Czym są pliki DWG i jak z nimi pracować?

W dzisiejszym świecie projektowania wspomaganego komputerowo (CAD), pliki DWG odgrywają kluczową rolę. Są one nieodzowne w wielu branżach, w tym w sektorze HVAC (ogrzewanie, wentylacja i klimatyzacja), architekturze, inżynierii i budownictwie. Ale czym dokładnie są pliki DWG? Jak z nimi pracować? I dlaczego są tak ważne?

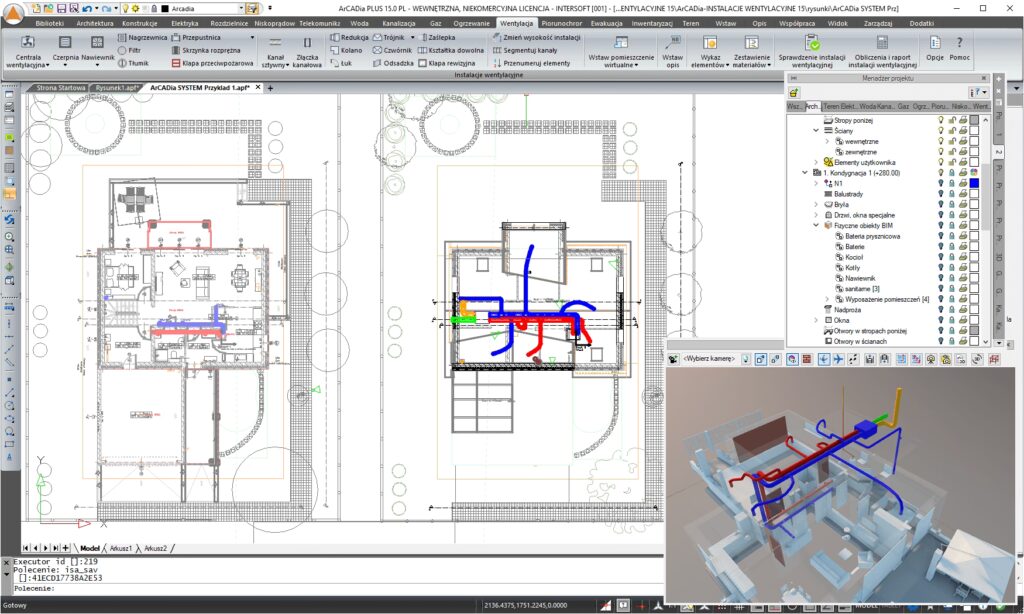

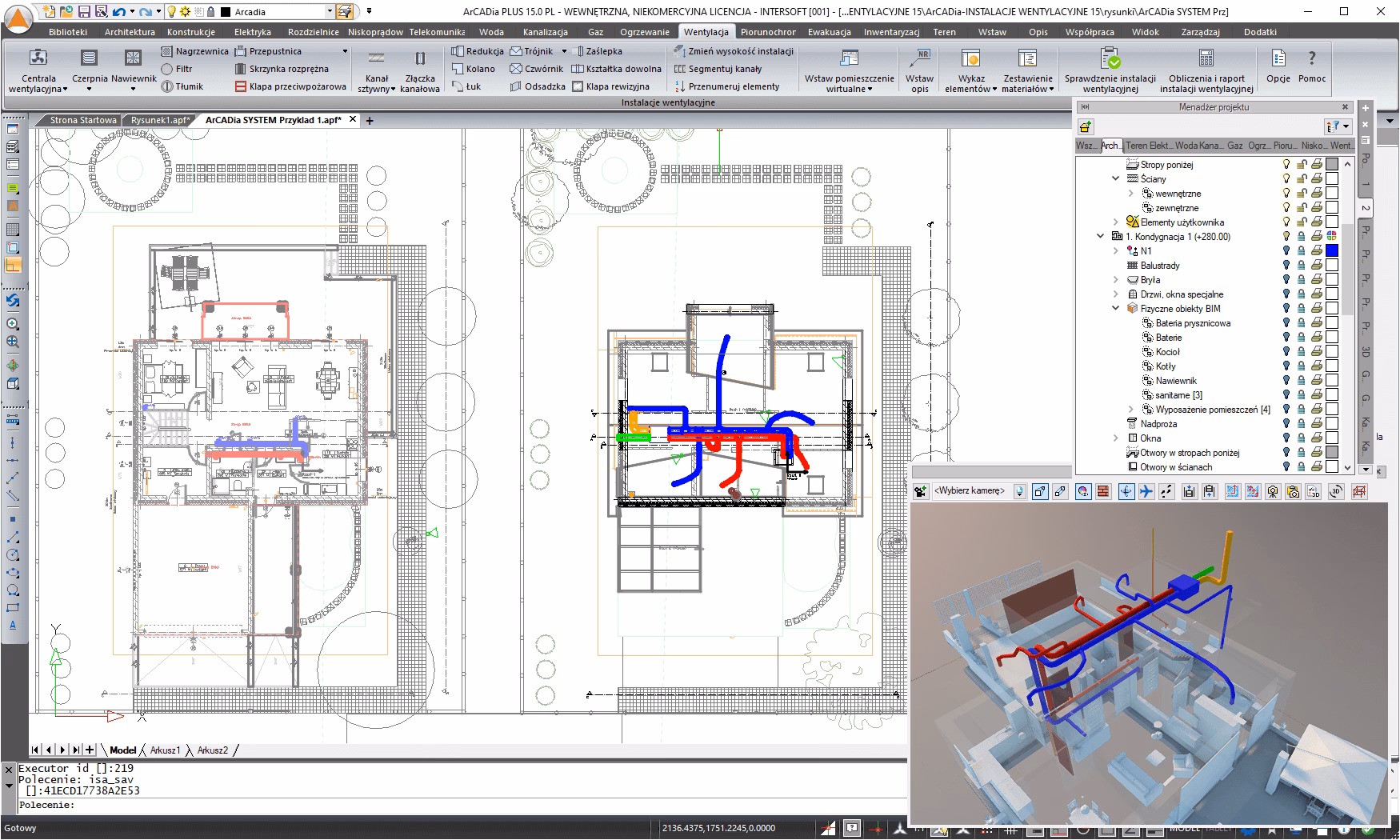

Co to są pliki DWG?

Plik DWG to format pliku binarnego używany do przechowywania dwu- i trójwymiarowych danych projektowych. Jest to natywny format plików dla programu AutoCAD, flagowego produktu firmy Autodesk, który zyskał status standardu de facto w branży CAD. Skrót DWG pochodzi od słowa "drawing" (rysunek). Pliki DWG zawierają wszystkie informacje potrzebne do opisania rysunku CAD, w tym:

• Geometrię obiektów: linie, łuki, okręgi, krzywe, powierzchnie i bryły 3D.
• Dane metadane: warstwy, kolory, style linii, typy linii, wagi linii, bloki, tekst i wymiary.
• Ustawienia rysunku: jednostki, granice rysunku, style wymiarowania, style tekstu i inne ustawienia konfiguracyjne.

Dzięki swojej bogatej strukturze i zdolności do przechowywania złożonych danych, pliki DWG stały się uniwersalnym językiem komunikacji w świecie projektowania technicznego. Umożliwiają inżynierom, architektom, projektantom i innym specjalistom wymianę projektów i współpracę nad nimi, niezależnie od używanego oprogramowania (choć natywnie są związane z AutoCAD).

Zastosowania plików DWG w HVAC i innych branżach

Pliki DWG znajdują szerokie zastosowanie w różnorodnych branżach, a ich rola w sektorze HVAC jest szczególnie istotna. Oto kilka przykładów:

• HVAC: Projektowanie systemów wentylacyjnych, klimatyzacyjnych i grzewczych, w tym rozmieszczenie kanałów, jednostek wewnętrznych i zewnętrznych, rurociągów i innych komponentów. Pliki DWG umożliwiają precyzyjne odwzorowanie przestrzeni i umiejscowienie elementów systemu z uwzględnieniem specyfiki budynku.
• Architektura: Tworzenie planów budynków, rysunków elewacji, przekrojów, detali architektonicznych i dokumentacji budowlanej.
• Inżynieria lądowa i wodna: Projektowanie dróg, mostów, tuneli, sieci wodociągowych i kanalizacyjnych, a także infrastruktury miejskiej.
• Inżynieria mechaniczna: Projektowanie maszyn, urządzeń, części mechanicznych i zespołów.
• Projektowanie wnętrz: Tworzenie planów aranżacji wnętrz, rozmieszczenia mebli, oświetlenia i dekoracji.
• Geodezja i kartografia: Tworzenie map, planów sytuacyjnych i dokumentacji geodezyjnej.

Wszechstronność plików DWG czyni je niezastąpionym narzędziem w procesie projektowania, dokumentacji i komunikacji w wielu dziedzinach.

Tworzenie i edycja plików DWG

Do tworzenia i edytowania plików DWG od podstaw niezbędne jest specjalistyczne oprogramowanie CAD. Najpopularniejszym i najbardziej znanym programem jest oczywiście AutoCAD. Jednak istnieje wiele alternatywnych programów CAD, które również obsługują format DWG, zarówno komercyjnych, jak i darmowych, oferujących różne funkcje i poziomy zaawansowania.

Oprócz dedykowanych programów CAD, niektóre inne aplikacje graficzne umożliwiają eksport do formatu DWG. Na przykład, program Adobe Illustrator, choć nie jest typowym programem CAD, pozwala na tworzenie grafiki wektorowej i eksportowanie jej do formatu DWG, co może być przydatne w pewnych sytuacjach, szczególnie gdy potrzebujemy przenieść grafikę z Illustratora do środowiska CAD.

Kroki tworzenia i edycji plików DWG (w AutoCAD - ogólny przykład):

1. Uruchom program CAD: Otwórz AutoCAD lub inny program CAD obsługujący DWG.
2. Rozpocznij nowy rysunek: Wybierz opcję "Nowy rysunek" i skonfiguruj ustawienia początkowe, takie jak jednostki i granice rysunku.
3. Rysuj i modeluj: Użyj narzędzi rysunkowych programu CAD, aby tworzyć geometrię 2D lub modele 3D. Możesz rysować linie, łuki, okręgi, splajny, polilinie i wiele innych obiektów.
4. Dodaj detale: Wzbogać rysunek o warstwy, kolory, style linii, tekst, wymiary i bloki. Warstwy pomagają organizować rysunek, a bloki umożliwiają wstawianie powtarzalnych elementów.
5. Edytuj i modyfikuj: Użyj narzędzi edycyjnych, aby modyfikować istniejącą geometrię, zmieniać właściwości obiektów, przesuwać, obracać, skalować i kopiować elementy.
6. Zapisz plik: Zapisz swoją pracę jako plik DWG. Wybierz odpowiednią wersję formatu DWG, jeśli jest taka opcja (starsze wersje mogą być bardziej kompatybilne ze starszym oprogramowaniem).

Proces tworzenia i edycji plików DWG jest iteracyjny i wymaga precyzji oraz znajomości narzędzi programu CAD. Wraz z doświadczeniem, praca z plikami DWG staje się coraz bardziej efektywna i intuicyjna.

Jakim programem otwierać pliki DWG?

Otwieranie plików DWG jest możliwe za pomocą różnych programów, zarówno komercyjnych, jak i darmowych. Najbardziej oczywistym wyborem jest AutoCAD, ale istnieje wiele alternatywnych opcji, w zależności od potrzeb i budżetu.

Programy do otwierania plików DWG:

• AutoCAD: Najbardziej kompleksowe i zaawansowane oprogramowanie CAD, idealne do profesjonalnej pracy z plikami DWG. Oferuje pełen zakres funkcji do przeglądania, edycji i tworzenia rysunków DWG.
• AutoCAD LT: Uproszczona wersja AutoCAD, oferująca podstawowe funkcje rysowania i edycji 2D, również doskonale radzi sobie z plikami DWG. Jest to bardziej ekonomiczna opcja dla użytkowników, którzy nie potrzebują zaawansowanych funkcji 3D.
• Visio: Program Microsoft Visio, jak wspomniano, umożliwia otwieranie rysunków AutoCAD. Jest to szczególnie polecane rozwiązanie, jeśli potrzebujesz szybko otworzyć plik DWG bez konieczności pracy w pełnym środowisku CAD i bez obawy o skalę rysunku. Visio jest dobrym wyborem do przeglądania i prostych modyfikacji, ale nie oferuje pełnej funkcjonalności AutoCAD. Obsługuje pliki DWG i DXF programu AutoCAD w wersjach od 2007 do 2017 (dla subskrypcji Visio Plan 2). Dla starszych wersji Visio lub braku subskrypcji, plik DWG należy zapisać w formacie AutoCAD 2007 DWG lub DXF.
• Darmowe przeglądarki DWG: Istnieje wiele darmowych przeglądarek DWG, które umożliwiają otwieranie i przeglądanie plików DWG bez konieczności posiadania licencji AutoCAD. Są to zazwyczaj prostsze programy, oferujące podstawowe funkcje przeglądania, zoomowania, panowania i drukowania. Przykłady to DWG TrueView (darmowa przeglądarka od Autodesk), FreeCAD (darmowy program CAD open-source) i inne.
• Programy CAD alternatywne: Wiele programów CAD innych producentów niż Autodesk również obsługuje format DWG. Niektóre z nich to BricsCAD, DraftSight, nanoCAD i inne. Często oferują one podobne funkcje do AutoCAD, ale mogą być dostępne w bardziej konkurencyjnych cenach.

Wybór programu do otwierania plików DWG zależy od Twoich potrzeb, budżetu i poziomu zaawansowania pracy z rysunkami CAD. Jeśli potrzebujesz pełnej funkcjonalności edycyjnej i zaawansowanych narzędzi, AutoCAD lub AutoCAD LT są najlepszym wyborem. Jeśli potrzebujesz tylko przeglądać pliki DWG, darmowe przeglądarki DWG lub Visio mogą być wystarczające.

Praca w skali pliku AutoCAD w programie Visio

Jeśli chcesz pracować w programie Visio z zachowaniem skali pliku AutoCAD, zaleca się przygotowanie do importu pliku AutoCAD, a następnie zaimportowanie go, zamiast bezpośredniego otwierania. Importowanie pliku daje większą kontrolę nad skalą i warstwami, co jest istotne, jeśli precyzja wymiarów jest kluczowa.

Jak porównać dwa pliki DWG?

Porównywanie dwóch plików DWG jest częstą potrzebą w procesie projektowania, szczególnie podczas wprowadzania zmian i rewizji. Chcemy szybko zidentyfikować różnice między dwiema wersjami rysunku, aby zrozumieć, co zostało zmienione. Istnieje kilka metod i narzędzi do porównywania plików DWG:

Metody porównywania plików DWG:

• Ręczne porównanie wizualne: Najprostsza metoda, polegająca na otwarciu obu plików DWG w programie CAD i wizualnym porównywaniu ich na ekranie. Można przełączać się między oknami lub ułożyć je obok siebie. Ta metoda jest czasochłonna i podatna na błędy, szczególnie przy złożonych rysunkach.
• Funkcja porównania plików w AutoCAD: AutoCAD i niektóre inne programy CAD oferują wbudowane funkcje porównywania plików DWG. Narzędzia te automatycznie analizują oba pliki i wyróżniają różnice, na przykład poprzez kolorowanie zmienionych obiektów. Funkcja "DWG Compare" w AutoCAD jest potężnym narzędziem, które ułatwia identyfikację zmian w geometrii, właściwościach obiektów i warstwach.
• Specjalistyczne oprogramowanie do porównywania DWG: Istnieją dedykowane programy do porównywania plików DWG, które oferują zaawansowane funkcje i opcje konfiguracji. Często umożliwiają one generowanie raportów z porównania, filtrowanie różnic według typu obiektów i wizualizację zmian na różne sposoby.

Użycie narzędzi do porównywania plików DWG znacząco przyspiesza proces identyfikacji zmian i minimalizuje ryzyko pominięcia istotnych modyfikacji. W zależności od częstotliwości i złożoności porównań, warto rozważyć korzystanie z wbudowanej funkcji w programie CAD lub dedykowanego oprogramowania.

Podsumowanie

Pliki DWG są fundamentem projektowania wspomaganego komputerowo, szczególnie w branży HVAC, architekturze i inżynierii. Zrozumienie, czym są pliki DWG, jak je tworzyć, edytować, otwierać i porównywać, jest kluczowe dla efektywnej pracy z projektami technicznymi. Dzięki szerokiej gamie dostępnych programów i narzędzi, praca z plikami DWG staje się coraz bardziej dostępna i wydajna, umożliwiając precyzyjne i innowacyjne projektowanie w różnych dziedzinach.

Często zadawane pytania (FAQ)

Czy mogę otworzyć plik DWG bez programu AutoCAD?

Tak, istnieje wiele darmowych przeglądarek DWG oraz programów takich jak Visio, które umożliwiają otwieranie plików DWG bez konieczności posiadania licencji AutoCAD.

Jak przekonwertować plik DWG na inny format?

Programy CAD, takie jak AutoCAD, oraz niektóre przeglądarki DWG, umożliwiają eksport plików DWG do innych formatów, takich jak DXF, PDF, JPG, PNG i inne. Można również użyć konwerterów online lub dedykowanych programów do konwersji plików DWG.

Czy pliki DWG są kompatybilne z macOS?

Tak, AutoCAD i wiele alternatywnych programów CAD jest dostępnych również na system macOS. Ponadto, istnieją przeglądarki DWG działające na macOS.

Jakie są zalety i wady formatu DWG?

Zalety:

• Standard branżowy w CAD.
• Bogata struktura danych, umożliwiająca przechowywanie złożonych informacji.
• Szeroka kompatybilność z różnymi programami CAD.

Wady:

• Format zamknięty, kontrolowany przez firmę Autodesk.
• Rozmiar plików DWG może być duży, szczególnie przy złożonych rysunkach.
• Kompatybilność wsteczna może być problematyczna (starsze programy mogą nie obsługiwać nowszych wersji formatu DWG).

Czy mogę edytować pliki DWG online?

Tak, istnieją internetowe przeglądarki i edytory DWG, które umożliwiają przeglądanie i edycję plików DWG bezpośrednio w przeglądarce internetowej. Jednak funkcjonalność edycyjna online może być ograniczona w porównaniu do programów desktopowych.
