Oringi w HVAC: Rodzaje i Zastosowania Uszczelek

W systemach HVAC (ogrzewanie, wentylacja, klimatyzacja) niezawodność i szczelność komponentów są kluczowe dla efektywnego i bezawaryjnego działania. Jednym z podstawowych, a zarazem niezwykle istotnych elementów uszczelniających, są oringi. Te niepozorne pierścienie o przekroju kołowym odgrywają fundamentalną rolę w zapewnieniu szczelności połączeń w różnorodnych instalacjach HVAC, od prostych systemów wentylacyjnych po zaawansowane układy klimatyzacyjne. W tym artykule przyjrzymy się bliżej oringom, ich rodzajom, materiałom wykonania oraz zastosowaniom w branży HVAC, pomagając zrozumieć, jak wybrać odpowiednie uszczelnienie dla konkretnych potrzeb.

Czym są oringi i jakie są ich zalety?

Oringi, znane również jako pierścienie uszczelniające typu O, to elementy o przekroju kołowym, przypominające kształtem torus. Ich zadaniem jest uszczelnianie przestrzeni pomiędzy dwoma lub więcej elementami, zapobiegając wyciekom płynów lub gazów. Oringi umieszcza się w specjalnie przygotowanych rowkach, a po zaciśnięciu połączenia, materiał oringu ulega odkształceniu, wypełniając szczelinę i tworząc barierę dla medium.

Zastosowanie oringów w systemach HVAC niesie ze sobą szereg korzyści:

• Uniwersalność: Oringi znajdują zastosowanie zarówno w połączeniach statycznych (nieruchomych), jak i dynamicznych (ruchomych).
• Elastyczność: Dzięki swojej elastyczności, oringi dopasowują się do nierówności powierzchni, zapewniając skuteczne uszczelnienie nawet w mniej idealnych warunkach.
• Odporność: Szeroki wybór materiałów pozwala na dobranie oringu odpornego na specyficzne warunki pracy, takie jak wysoka temperatura, niskie temperatury, chemikalia, oleje, czy czynniki atmosferyczne.
• Niska cena: Produkcja oringów jest stosunkowo tania, co czyni je ekonomicznym rozwiązaniem uszczelniającym.
• Łatwość montażu: Montaż oringów jest prosty i szybki, co przekłada się na oszczędność czasu i kosztów pracy.
• Wysoka szczelność: Oringi zapewniają doskonałą szczelność, nawet przy niskim ciśnieniu. Wraz ze wzrostem ciśnienia, siła docisku oringu do ścianek rowka wzrasta, co dodatkowo zwiększa szczelność połączenia.

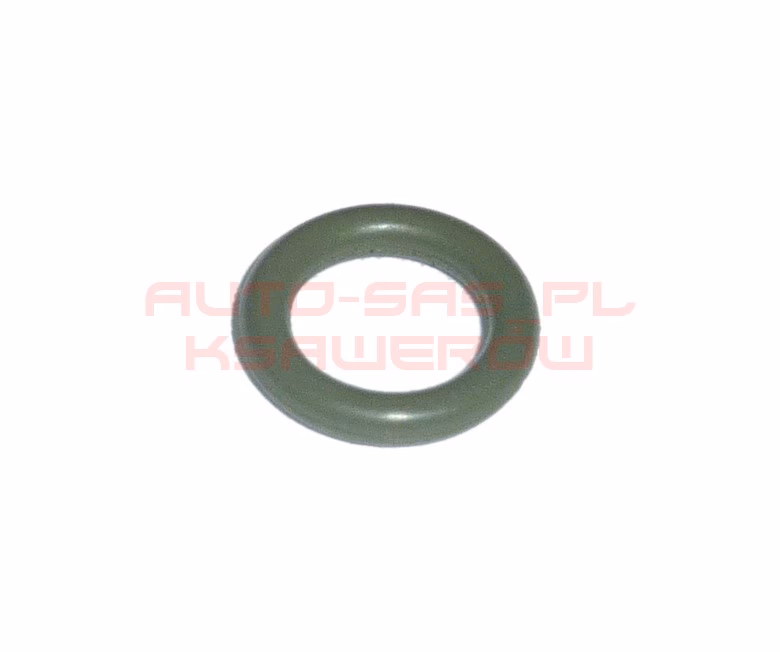

Rodzaje oringów stosowanych w HVAC

Oringi różnią się między sobą materiałem wykonania, co determinuje ich właściwości i zakres zastosowań. W branży HVAC najczęściej spotykane są oringi wykonane z następujących materiałów:

Oringi silikonowe (VMQ)

Oringi silikonowe (VMQ) charakteryzują się doskonałą odpornością termiczną, zachowując swoje właściwości w szerokim zakresie temperatur, zazwyczaj od -50°C do +200°C, a nawet +300°C w specjalnych wersjach. Są odporne na wodę, roztwory soli, ozon i promieniowanie UV. Oringi silikonowe są obojętne fizjologicznie, co czyni je odpowiednimi do zastosowań w systemach HVAC, gdzie wymagana jest czystość i brak wpływu na jakość powietrza. Znajdują zastosowanie w uszczelnieniach elementów mających kontakt z wodą, parą wodną oraz w systemach wentylacyjnych i klimatyzacyjnych, gdzie temperatura pracy może być ekstremalna.

Oringi EPDM

Oringi EPDM (kauczuk etylenowo-propylenowo-dienowy) cechuje wysoka odporność na warunki atmosferyczne, ozon, promieniowanie UV, gorącą wodę i parę wodną. Dobrze radzą sobie również z rozcieńczonymi kwasami i zasadami, alkoholami oraz płynami hamulcowymi na bazie glikolu. Zakres temperatur pracy oringów EPDM to zazwyczaj od -40°C do +150°C. Są często stosowane w instalacjach wodnych i grzewczych, w systemach chłodzenia oraz w zewnętrznych jednostkach klimatyzacyjnych, narażonych na działanie czynników atmosferycznych.

Oringi NBR

Oringi NBR (kauczuk butadienowo-nitrylowy) są jednymi z najpopularniejszych i najbardziej ekonomicznych oringów. Charakteryzują się dobrą odpornością na oleje mineralne, smary, paliwa i płyny hydrauliczne. Zakres temperatur pracy oringów NBR to zazwyczaj od -30°C do +120°C. W HVAC, oringi NBR znajdują zastosowanie w uszczelnieniach sprężarek, zaworów, pomp i innych komponentów, które mają kontakt z olejami i smarami. Warto wspomnieć o oringach HNBR (uwodorniony NBR), które oferują lepszą odporność termiczną (do +150°C) i zachowują odporność na oleje, wypełniając lukę między NBR, EPDM i FKM.

Oringi FKM/FPM (Viton)

Oringi FKM/FPM, powszechnie znane jako Viton, to oringi olejoodporne o wyjątkowej odporności chemicznej i termicznej. Mogą pracować w temperaturach do +205°C, a nawet +250°C w krótkim czasie. Są odporne na szeroki zakres chemikaliów, w tym oleje, paliwa, rozpuszczalniki, kwasy i zasady. Oringi Viton są idealne do zastosowań w ekstremalnych warunkach, gdzie wymagana jest najwyższa niezawodność i odporność na agresywne media. W HVAC, stosuje się je w sprężarkach pracujących z czynnikami chłodniczymi, w systemach z wysoką temperaturą pracy oraz w aplikacjach, gdzie występuje kontakt z agresywnymi chemikaliami.

Oringi PTFE (Teflon)

Oringi PTFE (Teflon) charakteryzują się najwyższą odpornością chemiczną spośród wszystkich elastomerów. Są odporne na praktycznie wszystkie znane chemikalia, a ich zakres temperatur pracy rozciąga się od -200°C do +250°C. PTFE ma niski współczynnik tarcia, co czyni go odpowiednim do zastosowań dynamicznych, choć w oringach PTFE częściej wykorzystywane są do uszczelnień statycznych ze względu na swoją sztywność. Oringi teflonowe są obojętne fizjologicznie, bez smaku i zapachu, co pozwala na ich stosowanie w systemach HVAC, gdzie priorytetem jest czystość powietrza. Ze względu na wyższą cenę, oringi PTFE są stosowane w bardziej specjalistycznych aplikacjach, gdzie ich wyjątkowe właściwości są niezbędne.

Oringi FFKM/FFPM

Oringi FFKM/FFPM to perfluoroelastomery o ekstremalnej odporności chemicznej i termicznej, przewyższającej nawet Viton. Mogą pracować w temperaturach do +325°C i są odporne na niemal wszystkie znane chemikalia. Oringi FFKM/FFPM są przeznaczone do najbardziej wymagających aplikacji, gdzie niezawodność i bezpieczeństwo uszczelnienia są absolutnie kluczowe. W HVAC, ich zastosowanie jest ograniczone do specjalistycznych systemów, gdzie panują ekstremalne warunki, np. w przemysłowych instalacjach klimatyzacyjnych i wentylacyjnych o bardzo wysokich wymaganiach. Ze względu na bardzo wysoką cenę, oringi FFKM/FFPM są stosowane tylko tam, gdzie nie ma alternatywy.

Tabela porównawcza rodzajów oringów

Zastosowanie oringów w systemach HVAC

Oringi znajdują szerokie zastosowanie w różnorodnych elementach systemów HVAC, zapewniając szczelność połączeń i zapobiegając wyciekom czynników chłodniczych, wody, powietrza i innych mediów. Przykładowe zastosowania oringów w HVAC to:

• Sprężarki: Uszczelnianie wałów, korpusów i innych elementów sprężarek klimatyzacyjnych i chłodniczych.
• Zawory: Uszczelnianie trzpieni zaworów, korpusów zaworów regulacyjnych, bezpieczeństwa i innych.
• Pompy: Uszczelnianie wałów pomp obiegowych, pomp skroplin i innych pomp stosowanych w systemach HVAC.
• Rurociągi i złączki: Uszczelnianie połączeń rurowych, złączek, kolanek, trójników i innych elementów instalacji.
• Wymienniki ciepła: Uszczelnianie płytowych wymienników ciepła, połączeń kołnierzowych i innych elementów.
• Filtry i osuszacze: Uszczelnianie obudów filtrów powietrza, filtrów czynnika chłodniczego, osuszaczy i innych komponentów.
• Armatura: Uszczelnianie manometrów, termometrów, presostatów i innej armatury pomiarowej i regulacyjnej.
• Jednostki wewnętrzne i zewnętrzne: Uszczelnianie obudów, połączeń i innych elementów jednostek klimatyzacyjnych, wentylacyjnych i grzewczych.

Jak wybrać odpowiedni oring do HVAC?

Wybór odpowiedniego oringu do systemu HVAC zależy od kilku czynników, w tym:

• Rodzaj medium: Czy oring będzie miał kontakt z wodą, czynnikiem chłodniczym, olejem, powietrzem, czy innymi mediami? Należy wybrać materiał oringu odporny na dany rodzaj medium.
• Temperatura pracy: Jaki jest zakres temperatur pracy w miejscu montażu oringu? Należy wybrać materiał oringu, który zachowuje swoje właściwości w danym zakresie temperatur.
• Ciśnienie pracy: Jakie jest ciśnienie w miejscu montażu oringu? Należy wybrać oring o odpowiednich wymiarach i twardości, aby zapewnić szczelność przy danym ciśnieniu.
• Warunki środowiskowe: Czy oring będzie narażony na działanie czynników atmosferycznych, promieniowania UV, ozonu, chemikaliów? Należy wybrać materiał oringu odporny na te czynniki.
• Wymiary: Należy dobrać oring o odpowiednich wymiarach (średnica wewnętrzna, średnica przekroju), aby pasował do rowka i zapewniał prawidłowe uszczelnienie.

W przypadku wątpliwości, warto skonsultować się ze specjalistą, który pomoże dobrać odpowiedni oring do konkretnego zastosowania w systemie HVAC.

Często zadawane pytania (FAQ)

Jaki oring jest najlepszy do wody w instalacjach HVAC?

Do wody w instalacjach HVAC najlepiej sprawdzą się oringi EPDM oraz oringi silikonowe. Oringi EPDM charakteryzują się bardzo dobrą odpornością na gorącą wodę i parę wodną, natomiast oringi silikonowe są odporne na wodę i temperatury, a dodatkowo są obojętne fizjologicznie.

Jaki oring wybrać do czynnika chłodniczego?

Do czynników chłodniczych, szczególnie tych agresywnych, zaleca się stosowanie oringów FKM/FPM (Viton). Są one odporne na większość czynników chłodniczych, oleje i wysokie temperatury, zapewniając niezawodne uszczelnienie w sprężarkach i innych elementach układu chłodniczego.

Czy kolor oringu ma znaczenie?

Kolor oringu sam w sobie nie wpływa na jego właściwości uszczelniające. Kolory są często stosowane jako oznaczenie rodzaju materiału, z którego wykonany jest oring. Na przykład, oringi czerwone często są silikonowe, zielone EPDM lub Viton, a czarne NBR. Znajomość standardów kolorystycznych może ułatwić identyfikację materiału oringu.

Gdzie kupić oringi do HVAC?

Oringi do HVAC można kupić w specjalistycznych sklepach z uszczelnieniami technicznymi, w hurtowniach HVAC oraz u producentów oringów. Warto wybierać sprawdzone źródła, aby mieć pewność co do jakości i właściwości oringów.

Podsumowanie

Oringi są nieodzownym elementem systemów HVAC, zapewniającym szczelność i niezawodność połączeń. Wybór odpowiedniego rodzaju oringu, dostosowanego do konkretnych warunków pracy, jest kluczowy dla efektywnego i bezawaryjnego działania instalacji. Znajomość rodzajów oringów, ich właściwości i zastosowań pozwala na świadomy wybór i zapewnia długotrwałą i bezpieczną pracę systemów HVAC.
