Obliczanie oporów miejscowych w instalacjach HVAC

Projektowanie efektywnej instalacji HVAC wymaga uwzględnienia wielu czynników, a jednym z kluczowych aspektów jest prawidłowe obliczenie oporów miejscowych. Opony te, choć często pomijane na rzecz oporów liniowych, mają znaczący wpływ na całkowite straty ciśnienia w systemie, a tym samym na jego wydajność i energooszczędność. W tym artykule kompleksowo omówimy, jak obliczyć opory miejscowe, jakie czynniki na nie wpływają i dlaczego ich dokładne oszacowanie jest tak istotne dla prawidłowego działania instalacji wentylacyjnej, klimatyzacyjnej czy grzewczej.

Czym są opory miejscowe?

Opory miejscowe to straty ciśnienia, które powstają w instalacji HVAC na skutek występowania elementów kształtujących przepływ powietrza, takich jak kolanka, trójniki, redukcje, przepustnice, kratki wentylacyjne, filtry i inne. W przeciwieństwie do oporów liniowych, które są rozłożone na długości przewodów, opory miejscowe są skoncentrowane w konkretnych punktach instalacji, gdzie następuje zmiana kierunku, prędkości lub przekroju przepływu powietrza. Każdy element kształtujący przepływ, nawet pozornie niewielki, wprowadza pewien opór, który sumuje się i może znacząco wpłynąć na całkowite straty ciśnienia w systemie.

Dlaczego obliczanie oporów miejscowych jest ważne?

Dokładne obliczenie oporów miejscowych jest kluczowe z kilku powodów:

• Prawidłowy dobór wentylatora: Suma oporów liniowych i miejscowych stanowi całkowity opór instalacji, na podstawie którego dobierany jest wentylator. Niedoszacowanie oporów miejscowych może skutkować wyborem wentylatora o zbyt małej wydajności, co przełoży się na niedostateczną wentylację pomieszczeń.
• Optymalizacja przepływu powietrza: Znajomość oporów miejscowych pozwala na identyfikację miejsc o dużych stratach ciśnienia i wprowadzenie zmian w projekcie instalacji, np. poprzez zastosowanie bardziej opływowych kształtek, zmniejszenie liczby kolanek lub zmianę trasy przewodów. To z kolei prowadzi do poprawy przepływu powietrza i równomiernego rozprowadzenia go w pomieszczeniach.
• Efektywność energetyczna: Nadmierne opory w instalacji wymuszają pracę wentylatora na wyższych obrotach, co zwiększa zużycie energii elektrycznej. Dokładne obliczenie i minimalizacja oporów miejscowych przyczynia się do zmniejszenia zużycia energii i obniżenia kosztów eksploatacji systemu HVAC.
• Komfort użytkowników: Prawidłowo zaprojektowana instalacja z uwzględnieniem oporów miejscowych zapewnia odpowiedni przepływ powietrza, co przekłada się na komfort termiczny i jakość powietrza w pomieszczeniach.

Metody obliczania oporów miejscowych

Istnieją dwie główne metody obliczania oporów miejscowych:

1. Metoda współczynnika oporu miejscowego (ζ): Jest to najczęściej stosowana i praktyczna metoda. Polega ona na wykorzystaniu współczynnika oporu miejscowego (zeta - ζ), który jest wartością bezwymiarową charakterystyczną dla danego elementu instalacji. Stratę ciśnienia miejscowego oblicza się za pomocą wzoru:

ΔP_m = ζ * (ρ * v²) / 2

Gdzie:

• ΔP_m - strata ciśnienia miejscowego [Pa]
• ζ - współczynnik oporu miejscowego [-]
• ρ - gęstość powietrza [kg/m³] (dla powietrza w temperaturze pokojowej można przyjąć ρ ≈ 1,2 kg/m³)
• v - średnia prędkość przepływu powietrza w przewodzie [m/s]

Współczynniki oporu miejscowego (ζ) dla różnych elementów instalacji można znaleźć w tabelach i nomogramach dostępnych w literaturze technicznej, normach (np. PN-EN 12237:2003), katalogach producentów elementów wentylacyjnych oraz specjalistycznych programach do obliczeń HVAC. Wartości współczynników ζ zależą od rodzaju elementu, jego geometrii i warunków przepływu (np. liczby Reynoldsa, chociaż wpływ liczby Reynoldsa na ζ jest zazwyczaj pomijalny w praktycznych obliczeniach dla instalacji wentylacyjnych).

Przykładowe wartości współczynników oporu miejscowego (ζ):

Element instalacji	Współczynnik oporu miejscowego (ζ)

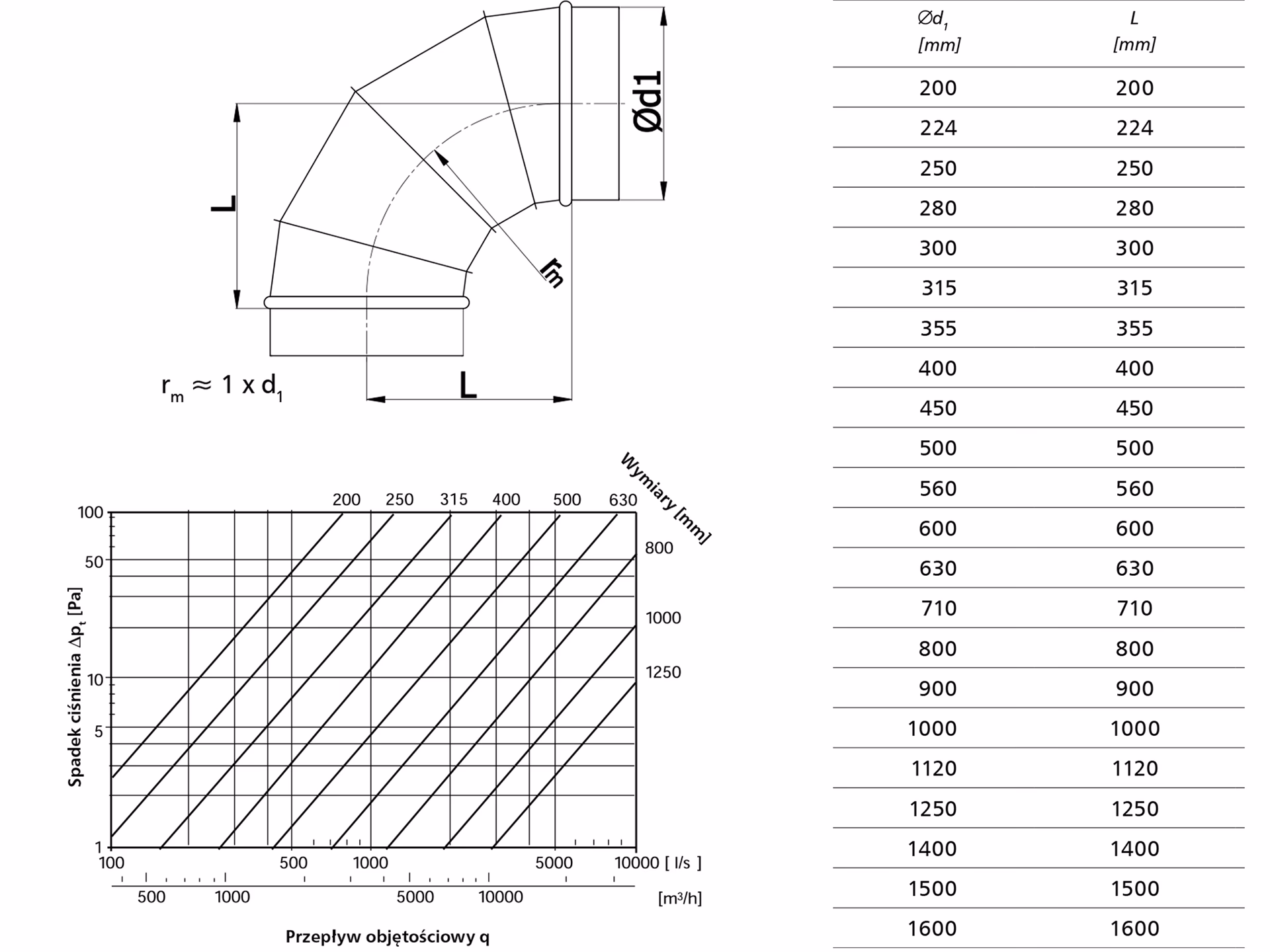

Kolano 90° o promieniu gięcia R = 1D	0,9 - 1,5 (zależnie od typu kolana)
Kolano 45° o promieniu gięcia R = 1D	0,4 - 0,7 (zależnie od typu kolana)
Trójnik równoprzelotowy	0,4 - 1,0 (zależnie od kierunku przepływu)
Trójnik redukcyjny	0,5 - 2,0 (zależnie od kierunku przepływu i redukcji)
Przepustnica regulacyjna	Zależy od stopnia otwarcia (od kilku do kilkudziesięciu)
Kratka wentylacyjna	1 - 5 (zależnie od typu kratki)
Filtr powietrza	Zależy od typu filtra i stopnia zabrudzenia (od kilku do kilkunastu)

Należy pamiętać, że podane wartości są przybliżone i mogą się różnić w zależności od konkretnego producenta i modelu elementu. Zawsze warto korzystać z danych technicznych dostarczonych przez producenta danego elementu instalacji.

2. Metoda długości zastępczej: Metoda ta polega na przeliczeniu oporu miejscowego danego elementu na równoważną długość prostego odcinka przewodu o tej samej średnicy. Długość zastępcza jest oznaczana symbolem L_z. Stratę ciśnienia miejscowego oblicza się wówczas tak, jak stratę ciśnienia liniowego na odcinku przewodu o długości L_z. Metoda ta jest mniej dokładna niż metoda współczynnika oporu miejscowego i rzadziej stosowana w praktyce, szczególnie przy projektowaniu bardziej złożonych instalacji. Mimo to, w uproszczonych obliczeniach, np. przy wstępnym szacowaniu oporów, może być pomocna.

Czynniki wpływające na opory miejscowe

Na wartość oporów miejscowych wpływa szereg czynników:

• Rodzaj elementu instalacji: Różne elementy, takie jak kolanka, trójniki, przepustnice, charakteryzują się różnymi współczynnikami oporu miejscowego. Elementy o bardziej opływowym kształcie generują mniejsze opory.
• Geometria elementu: Kształt i wymiary elementu mają istotny wpływ na opory miejscowe. Na przykład kolano o większym promieniu gięcia ma mniejszy opór niż kolano o małym promieniu. Trójnik równoprzelotowy ma mniejszy opór niż trójnik redukcyjny.
• Prędkość przepływu powietrza: Strata ciśnienia miejscowego jest proporcjonalna do kwadratu prędkości przepływu powietrza. Im wyższa prędkość, tym większe opory miejscowe. Dlatego ważne jest odpowiednie dobranie średnic przewodów, aby utrzymać prędkość przepływu w optymalnym zakresie.
• Chropowatość powierzchni wewnętrznej: Podobnie jak w przypadku oporów liniowych, chropowatość powierzchni wewnętrznej elementów instalacji ma wpływ na opory miejscowe. Elementy o gładkiej powierzchni wewnętrznej generują mniejsze opory.
• Liczba Reynoldsa: Wpływ liczby Reynoldsa na współczynnik oporu miejscowego zazwyczaj jest pomijalny w praktycznych obliczeniach dla instalacji wentylacyjnych, szczególnie w zakresie turbulentnego przepływu powietrza, który dominuje w większości systemów HVAC. Jednak w przypadku przepływów laminarnych lub przejściowych, wpływ ten może być bardziej znaczący.

Praktyczne wskazówki dotyczące obliczania oporów miejscowych

• Dokładność danych wejściowych: Dokładność obliczeń oporów miejscowych zależy od dokładności danych wejściowych, w szczególności wartości współczynników oporu miejscowego (ζ). Zawsze staraj się korzystać z wiarygodnych źródeł danych, takich jak katalogi producentów lub normy.
• Sumowanie oporów miejscowych: Całkowity opór miejscowy instalacji jest sumą oporów miejscowych wszystkich elementów kształtujących przepływ. Należy uwzględnić wszystkie istotne elementy, takie jak kolanka, trójniki, redukcje, przepustnice, kratki wentylacyjne, filtry, nagrzewnice, chłodnice itp.
• Kolejność elementów: W niektórych przypadkach kolejność elementów w instalacji może mieć wpływ na całkowite opory miejscowe. Na przykład, umieszczenie przepustnicy regulacyjnej bezpośrednio za kolanem może generować większe opory niż umieszczenie jej w pewnej odległości za kolanem.
• Uproszczenia i przybliżenia: W praktycznych obliczeniach często stosuje się uproszczenia i przybliżenia, szczególnie przy szacowaniu oporów miejscowych mniej istotnych elementów. Jednak w przypadku elementów o dużym oporze (np. przepustnice, filtry) należy dążyć do jak największej dokładności obliczeń.
• Programy do obliczeń HVAC: Współczesne programy do obliczeń HVAC znacznie ułatwiają obliczanie oporów miejscowych. Programy te posiadają wbudowane bazy danych współczynników oporu miejscowego dla różnych elementów instalacji i automatycznie sumują opory miejscowe, uwzględniając geometrię instalacji i parametry przepływu.

Pytania i odpowiedzi (FAQ)

Czy opory miejscowe zawsze są pomijalne w instalacjach HVAC?

Nie, opory miejscowe mogą stanowić znaczną część całkowitego oporu instalacji, szczególnie w rozbudowanych systemach z dużą liczbą kształtek i elementów regulacyjnych. Pomijanie oporów miejscowych może prowadzić do błędnego doboru wentylatora i niedostatecznej wydajności instalacji.

Gdzie mogę znaleźć wartości współczynników oporu miejscowego (ζ)?

Wartości współczynników ζ można znaleźć w tabelach i nomogramach w literaturze technicznej, normach (np. PN-EN 12237:2003), katalogach producentów elementów wentylacyjnych oraz w programach do obliczeń HVAC.

Czy współczynnik oporu miejscowego (ζ) jest stały dla danego elementu?

Współczynnik ζ jest w przybliżeniu stały dla danego elementu w szerokim zakresie prędkości przepływu powietrza w warunkach turbulentnych. Jednak w rzeczywistości wartość ζ może się nieznacznie zmieniać w zależności od liczby Reynoldsa i innych czynników.

Jak zmniejszyć opory miejscowe w instalacji HVAC?

Opory miejscowe można zmniejszyć poprzez zastosowanie bardziej opływowych kształtek, minimalizację liczby kolanek i trójników, zwiększenie promieni gięcia kolanek, stosowanie przewodów o gładkiej powierzchni wewnętrznej, odpowiedni dobór średnic przewodów oraz regularne czyszczenie filtrów i innych elementów instalacji.

Podsumowanie

Obliczanie oporów miejscowych jest niezbędnym elementem projektowania efektywnych i energooszczędnych instalacji HVAC. Dokładne oszacowanie oporów miejscowych pozwala na prawidłowy dobór wentylatora, optymalizację przepływu powietrza i minimalizację zużycia energii. Korzystanie z metody współczynnika oporu miejscowego (ζ) oraz wiarygodnych źródeł danych i programów do obliczeń HVAC zapewnia dokładność i efektywność procesu projektowania. Pamiętaj, że inwestycja w dokładne obliczenia i optymalizację oporów miejscowych przynosi korzyści w postaci niższych kosztów eksploatacji, większego komfortu użytkowników i dłuższego czasu życia instalacji HVAC.
