Elektryczne Ogrzewacze Rozjazdów (EOR): Klucz do Sprawnej Kolei Zimą

Transport kolejowy to złożony system, na który składa się nie tylko tabor, semafory i energia elektryczna. Kluczowym elementem infrastruktury są tory, a w szczególności rozjazdy kolejowe. To dzięki nim możliwe jest sprawne kierowanie ruchem pociągów, zmiana torów i obsługa rozległych węzłów kolejowych. Ale jak właściwie działają te skomplikowane mechanizmy i czym są elektryczne ogrzewacze rozjazdów (EOR)? Zanurzmy się w fascynujący świat technologii kolejowej!

Jak działa rozjazd kolejowy? Podstawy mechanizmu

Rozjazd kolejowy to urządzenie umożliwiające pociągom zmianę toru jazdy. Jego podstawą są iglice, czyli ruchome elementy, które dosuwają się do opornic (szyn zewnętrznych). Poprzez precyzyjne ustawienie iglic, rozjazd kieruje koła pociągu na odpowiedni tor. Proces ten, choć na pierwszy rzut oka prosty, wymaga zaawansowanej mechaniki i niezawodności.

Do sterowania rozjazdem wykorzystuje się napędy zwrotnicze. Wyróżniamy trzy główne typy:

• Napędy ręczne: Najstarsze i wciąż spotykane, szczególnie na bocznicach i mniejszych stacjach. Charakteryzują się mechanizmem dźwigniowym, często pomalowanym na czarno i biało. Są proste w konstrukcji, ale wymagają fizycznej pracy człowieka.
• Napędy mechaniczne: Wykorzystują systemy cięgien i przekładni do przestawiania rozjazdów z odległości. Zwiększają efektywność i bezpieczeństwo w porównaniu do napędów ręcznych.
• Napędy elektryczne: Najnowocześniejsze i najczęściej stosowane na głównych liniach kolejowych. Pozwalają na zdalne sterowanie rozjazdami z centrów dyspozycyjnych, co znacząco usprawnia zarządzanie ruchem kolejowym i zwiększa bezpieczeństwo. Są szybkie, precyzyjne i mogą być zintegrowane z systemami automatycznego sterowania ruchem.

Charakterystyczne, czarno-białe mechanizmy dźwigniowe napędów ręcznych wciąż stanowią element krajobrazu wielu stacji kolejowych, przypominając o historii kolejnictwa.

Rodzaje rozjazdów kolejowych: Bogactwo konstrukcji

W zależności od potrzeb i konfiguracji torów, stosuje się różne typy rozjazdów. Podstawowe rodzaje to:

• Rozjazd pojedynczy (zwyczajny): Najprostszy typ, rozgałęziający tor na dwa kierunki. Może być prawostronny lub lewostronny, w zależności od kierunku odgałęzienia.
• Rozjazd podwójny: Posiada trzy kierunki jazdy: na wprost oraz na dwa odgałęzienia. Jest to efektywne rozwiązanie w miejscach, gdzie przestrzeń jest ograniczona, a konieczne jest rozdzielenie ruchu na trzy tory. Rozjazdy podwójne często powstają przez zblokowanie dwóch rozjazdów pojedynczych. Wyróżniamy rozjazdy podwójne jednostronne (prawe lub lewe) i dwustronne (symetryczne lub niesymetryczne).
• Rozjazd krzyżowy: Umożliwia przejazd w trzech (pojedynczy krzyżowy) lub czterech (podwójny krzyżowy) kierunkach. Są stosowane w skomplikowanych węzłach kolejowych, gdzie tory przecinają się i łączą w różnych konfiguracjach. Istnieją także rozjazdy krzyżowe systemu Baeselera, charakteryzujące się specyficznym układem łuków szyn.
• Rozjazd łukowy: Zarówno tor główny, jak i tor zwrotny mają kształt łuku. Mogą być jednostronne, dwustronne lub symetryczne. Stosowane tam, gdzie konieczne jest płynne przejście pociągu po łuku na inny tor.

Poniższa tabela przedstawia uproszczony przegląd rodzajów rozjazdów:

Budowa rozjazdu: Z czego się składa ten kluczowy element torów?

Rozjazd kolejowy to złożona konstrukcja, składająca się z kilku podstawowych elementów:

• Zwrotnica: Ruchoma część rozjazdu, obejmująca iglice i mechanizm przestawczy. To serce rozjazdu, odpowiedzialne za kierowanie pociągu na właściwy tor.
• Krzyżownica: Element w miejscu przecięcia się torów, umożliwiający przejazd kół pociągu przez skrzyżowanie szyn. Jej konstrukcja musi zapewniać płynny i bezpieczny przejazd, minimalizując wstrząsy.
• Kierownica: Szyny prowadzące koła pociągu przez rozjazd, zapewniające prawidłowe ustawienie zestawów kołowych.
• Szyny łączące: Łączą poszczególne elementy rozjazdu, tworząc spójną całość. Występują w torze zasadniczym i zwrotnym.
• Urządzenia nastawcze: Napędy zwrotnicze (ręczne, mechaniczne, elektryczne) oraz systemy sterowania, umożliwiające przestawianie rozjazdu i kontrolę jego położenia.

Elektryczne Ogrzewacze Rozjazdów (EOR): Niezawodność kolei zimą

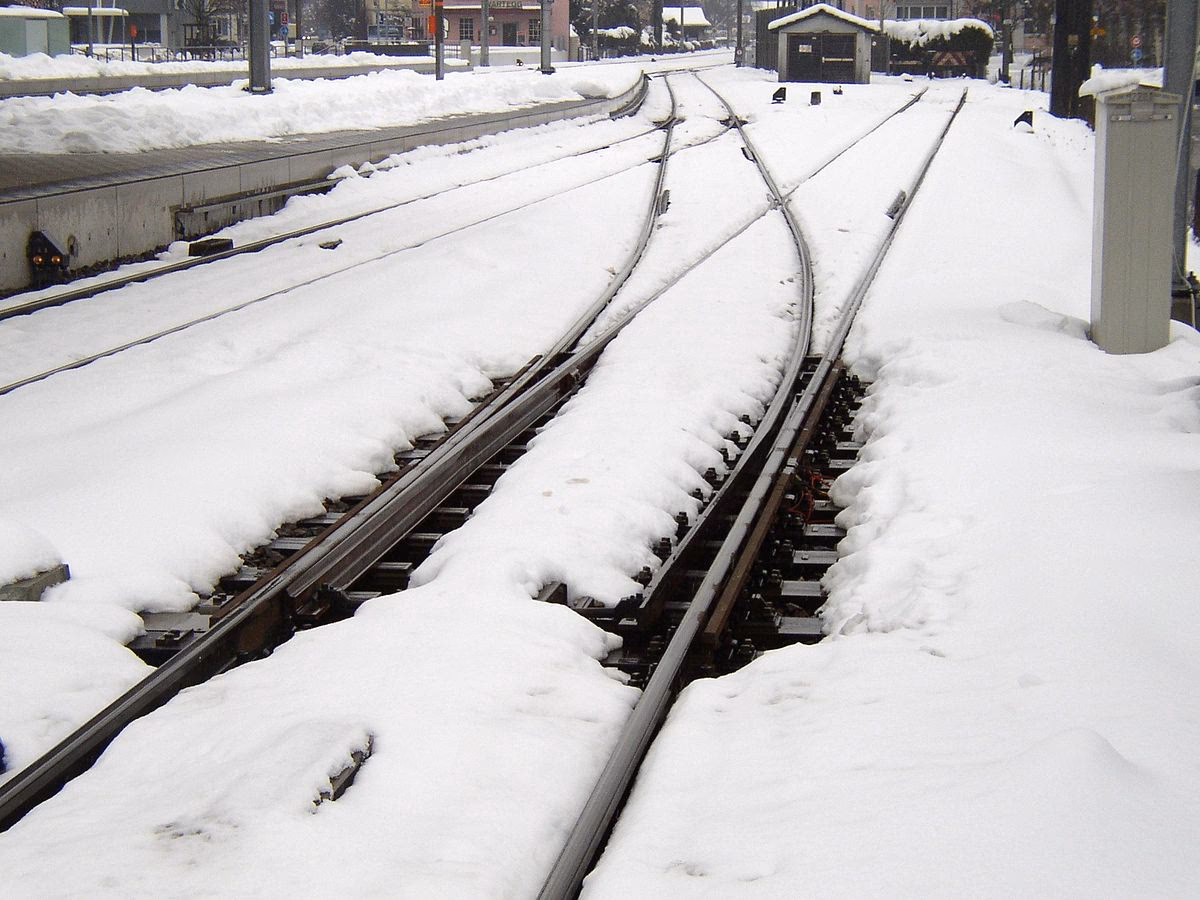

Zimą, szczególnie podczas obfitych opadów śniegu i mrozu, rozjazdy kolejowe są narażone na zamarzanie i blokowanie przez śnieg i lód. Aby temu zapobiec, stosuje się elektryczne ogrzewacze rozjazdów (EOR). Są to urządzenia, które podgrzewają szyny rozjazdu, topiąc zalegający śnieg i lód. Dzięki temu, rozjazdy mogą sprawnie działać nawet w najtrudniejszych warunkach atmosferycznych, zapewniając punktualność i bezpieczeństwo ruchu kolejowego.

Jak działają EOR? Zasada działania jest prosta: prąd elektryczny przepływa przez szyny rozjazdu, powodując ich nagrzewanie. Ciepło jest generowane bezpośrednio w szynach, co jest bardzo efektywne w topieniu śniegu i lodu. Systemy EOR są zazwyczaj automatyczne i reagują na spadek temperatury oraz opady atmosferyczne, włączając się w razie potrzeby.

Parametry rozjazdów: Promień łuku, skos i prędkość

Rozjazdy kolejowe różnią się parametrami, które wpływają na ich charakterystykę i zastosowanie. Kluczowe parametry to:

• Promień łuku toru zwrotnego (R): Określa promień łuku, po którym pociąg wjeżdża na tor zwrotny. Im większy promień, tym łagodniejszy łuk i wyższa dopuszczalna prędkość na torze zwrotnym. W Polsce, dla toru normalnego, promień ten może wynosić od minimalnie 18 m do maksymalnie 2500 m.
• Skos rozjazdu: Określa kąt odchylenia toru zwrotnego od toru głównego. Wyrażany jest jako stosunek, np. 1:9, 1:12, 1:18. Mniejszy skos (np. 1:18) oznacza łagodniejsze odchylenie i pozwala na wyższe prędkości przejazdu na tor zwrotny. Skosy w torowiskach kolejowych wahają się od 1:4,8 do 1:26,5.

Wielkość rozjazdu, określana przez promień łuku i skos, ma bezpośredni wpływ na maksymalną prędkość przejazdu pociągu na tor zwrotny. Im większy rozjazd, tym wyższa dopuszczalna prędkość. W Polsce najczęściej stosuje się rozjazdy o promieniach łuku toru zwrotnego R=190 m, R=300 m, R=500 m i R=1200 m, z różnymi skosami, dostosowanymi do wymagań linii kolejowych.

Przykładowe ograniczenia prędkości na tor zwrotny, w zależności od promienia łuku:

• R=2500 m: 130 km/h
• R=1200 m: 100 km/h
• R=760 m: 80 km/h
• R=500 m: 60 km/h
• R=300 m lub R=190 m: 40 km/h

Nowoczesne rozwiązania: Rozjazdy z ruchomym dziobem krzyżownicy

Dla linii kolejowych o wysokich prędkościach, powyżej 160 km/h, stosuje się nowoczesne rozjazdy z ruchomym dziobem krzyżownicy. Rozwiązanie to pozwala na płynniejszy przejazd pociągu na wprost, bez ograniczeń prędkości. Rozjazdy tego typu charakteryzują się dużymi promieniami łuku (R=500 m, 760 m lub 1200 m) i małymi skosami (1:12, 1:14 i 1:18,5). Wymagają również napędów zwrotniczych o dużej sile nastawczej, przekraczającej 7 kN, aby zapewnić niezawodne działanie przy dużych prędkościach.

Podsumowanie: Rozjazdy i EOR - fundament sprawnego transportu kolejowego

Rozjazdy kolejowe to kluczowe elementy infrastruktury, umożliwiające elastyczne i efektywne zarządzanie ruchem pociągów. Różnorodność typów rozjazdów, zaawansowana konstrukcja i nowoczesne rozwiązania, takie jak elektryczne ogrzewacze rozjazdów, świadczą o ciągłym rozwoju technologii kolejowej. EOR, choć często niedoceniane, odgrywają fundamentalną rolę w utrzymaniu ciągłości ruchu kolejowego, szczególnie w trudnych warunkach zimowych. Dzięki nim, podróż pociągiem pozostaje bezpieczna i punktualna, niezależnie od pogody.
