Zawór RTL: Idealny do podłogówki w łazience?

Planujesz remont łazienki i pragniesz komfortu ciepłej podłogi, ale w pozostałej części domu masz tradycyjne grzejniki? Rozwiązaniem idealnym w takiej sytuacji jest zawór RTL do ogrzewania podłogowego. To proste i efektywne urządzenie, które umożliwia stworzenie wydajnego obiegu podłogówki w jednym pomieszczeniu, bez konieczności kosztownej i skomplikowanej przebudowy całej instalacji grzewczej. W tym artykule kompleksowo omówimy zawory RTL, wyjaśnimy ich działanie, zastosowanie i schematy podłączenia, abyś mógł cieszyć się przyjemnym ciepłem pod stopami w swojej łazience.

Jak działa zawór RTL do ogrzewania podłogowego?

Zawór RTL, czyli ogranicznik temperatury powrotu, to urządzenie, które, jak sama nazwa wskazuje, reguluje temperaturę wody powracającej z obiegu ogrzewania podłogowego. Jego kluczową funkcją jest ochrona podłogi przed przegrzaniem. W tradycyjnych instalacjach grzejnikowych temperatura czynnika grzewczego jest zazwyczaj wyższa niż zalecana dla ogrzewania podłogowego. Bez zastosowania zaworu RTL, gorąca woda z instalacji grzejnikowej mogłaby doprowadzić do niekomfortowo nagrzanej, a nawet uszkodzonej podłogi. RTL zapobiega przegrzaniu poprzez automatyczne przymykanie przepływu czynnika grzewczego, gdy temperatura powrotu osiągnie ustawioną wartość.

Po co jest zawór RTL do podłogówki?

Głównym zadaniem zaworu RTL jest zapewnienie bezpieczeństwa i komfortu użytkowania ogrzewania podłogowego, szczególnie w sytuacjach, gdy jest ono podłączone do instalacji grzejnikowej. Maksymalna zalecana temperatura powierzchni podłogi to około 27°C. Aby osiągnąć taką temperaturę, woda zasilająca podłogówkę powinna mieć temperaturę w zakresie 27-29°C. W instalacjach grzejnikowych temperatura wody jest zazwyczaj wyższa, często przekracza 50°C, a nawet 70°C. Zawór RTL jest niezbędny, aby obniżyć temperaturę wody dostarczanej do podłogówki do bezpiecznego poziomu, chroniąc tym samym podłogę przed uszkodzeniem i zapewniając komfortową temperaturę w pomieszczeniu.

Ogrzewanie podłogowe w łazience a zawór RTL

Ogrzewanie podłogowe w łazience to marzenie wielu osób, szczególnie ceniących sobie komfort i luksus. Wykonanie podłogówki w łazience, przy jednoczesnym posiadaniu grzejników w pozostałej części domu, jest prostsze niż mogłoby się wydawać, właśnie dzięki zaworom RTL. Nie wymaga to rozbudowy kotłowni, montażu grup pompowych czy rozdzielaczy. Wystarczy odpowiednio dobrany i zamontowany zawór RTL, aby cieszyć się ciepłą podłogą w łazience, bez ingerencji w istniejącą instalację centralnego ogrzewania.

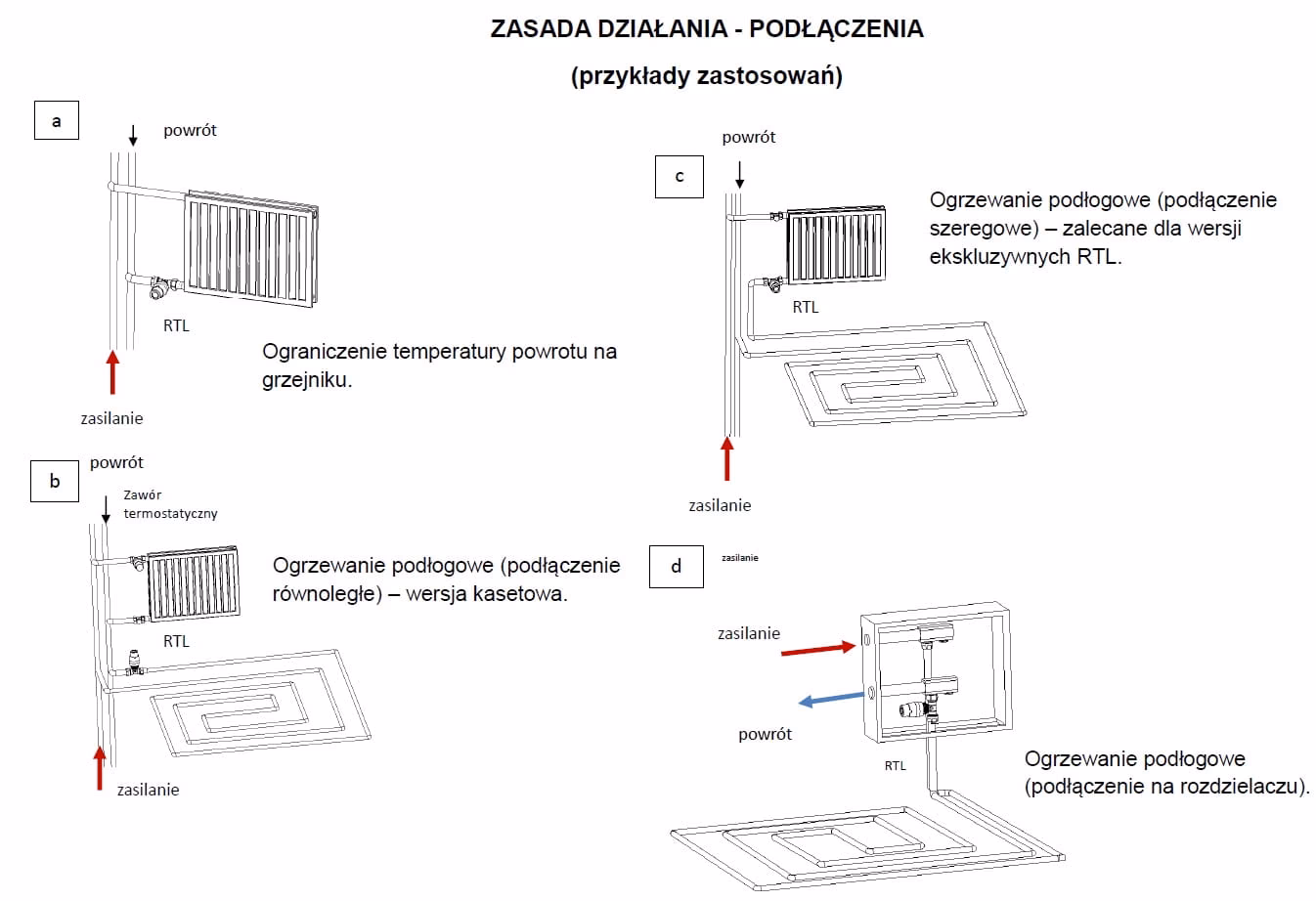

Zawór RTL schemat podłączenia

Sposób montażu zaworu RTL zależy od jego rodzaju i liczby pętli ogrzewania podłogowego. Wyróżniamy dwa główne typy zaworów RTL:

• Zawory RTL montowane na belce rozdzielacza: Stosowane, gdy planujemy kilka pętli ogrzewania podłogowego. W takim przypadku na każdą pętlę należy zamontować osobny zawór RTL. Rozwiązanie to jest bardziej rozbudowane, ale umożliwia sterowanie temperaturą każdej pętli oddzielnie.
• Zawory RTL w skrzynce: Idealne rozwiązanie dla pojedynczej pętli ogrzewania podłogowego, np. w łazience. Skrzynka z zaworem RTL jest kompaktowa i łatwa w montażu. Może zawierać sam zawór RTL ograniczający temperaturę powrotu lub dodatkowo zawór termostatyczny, umożliwiający regulację temperatury w pomieszczeniu.

Schemat podłączenia zaworu RTL jest stosunkowo prosty. Zawór montuje się na powrocie z pętli ogrzewania podłogowego, przed wpięciem do instalacji grzejnikowej. Woda zasilająca podłogówkę pobierana jest z zasilania grzejnika, przepływa przez pętlę podłogową, a następnie przez zawór RTL, który kontroluje jej temperaturę powrotu. W przypadku skrzynek z zaworem RTL, montaż jest jeszcze prostszy, gdyż wszystkie elementy są zintegrowane w jednej obudowie.

Ograniczenie temperatury powrotu. Co to właściwie oznacza?

Ograniczenie temperatury powrotu to kluczowa funkcja zaworu RTL. Chodzi o to, aby temperatura wody powracającej z pętli ogrzewania podłogowego nie przekroczyła zadanej wartości. Dzięki temu, nawet jeśli kocioł grzewczy dostarcza wodę o wysokiej temperaturze, zawór RTL zadba o to, aby do podłogówki trafiła woda o odpowiednio niskiej temperaturze, bezpiecznej i komfortowej dla użytkowników. Jest to szczególnie ważne w przypadku kotłów na paliwo stałe, które generują wysokie temperatury, ale również przydatne przy kotłach gazowych, które mogą pracować z wyższymi parametrami, obniżając swoją sprawność.

Budowa instalacji ogrzewania podłogowego z zaworem RTL

Wykonanie ogrzewania podłogowego z zaworem RTL w jednym pomieszczeniu, np. łazience, jest stosunkowo proste. Podstawowe etapy to:

1. Przygotowanie podłoża: Rozłożenie warstwy styropianu termoizolacyjnego, który zapobiega ucieczce ciepła w dół.
2. Folia aluminiowa: Ułożenie folii aluminiowej, która odbija ciepło w kierunku pomieszczenia, zwiększając efektywność ogrzewania.
3. Rozłożenie rur: Ułożenie rur ogrzewania podłogowego w pętli, zgodnie z projektem. Rury mocuje się do podłoża za pomocą specjalnych klipsów.
4. Wylewka: Wykonanie wylewki betonowej lub anhydrytowej, która zakrywa rury i stanowi warstwę akumulującą ciepło.
5. Wykończenie podłogi: Ułożenie wybranej posadzki, np. płytek ceramicznych, paneli winylowych lub drewna (należy pamiętać o odpowiednim doborze materiału do ogrzewania podłogowego).
6. Montaż zaworu RTL: Podłączenie zaworu RTL do instalacji grzewczej, zgodnie ze schematem.

Zawór RTL a zawór mieszający

Warto wspomnieć o różnicy między zaworem RTL a zaworem mieszającym. Oba urządzenia służą do regulacji temperatury w ogrzewaniu podłogowym, ale działają na innej zasadzie i mają różne zastosowania.

Zawór RTL, jak już wiemy, ogranicza temperaturę powrotu. Jest to proste i ekonomiczne rozwiązanie, idealne do małych powierzchni i pojedynczych obiegów, np. w łazience.

Zawór mieszający jest bardziej zaawansowanym urządzeniem. Mieszając gorącą wodę z zasilania z chłodniejszą wodą z powrotu, precyzyjnie reguluje temperaturę wody zasilającej całą instalację ogrzewania podłogowego. Zawory mieszające, często w połączeniu z grupami pompowymi, stosuje się w większych instalacjach, obejmujących całe domy, szczególnie w systemach niskotemperaturowych, np. z pompami ciepła lub kotłami kondensacyjnymi.

Zalety i wady zaworów RTL

Zalety zaworów RTL:

• Prosty montaż i obsługa: Zawór RTL jest łatwy w instalacji i nie wymaga skomplikowanej konfiguracji.
• Niski koszt: Jest to ekonomiczne rozwiązanie, szczególnie w porównaniu do zaworów mieszających.
• Idealny do małych powierzchni: Doskonale sprawdza się w łazienkach, toaletach, czy małych kuchniach.
• Możliwość dołożenia podłogówki do istniejącej instalacji grzejnikowej: Nie wymaga dużych zmian w systemie centralnego ogrzewania.

Wady zaworów RTL:

• Ograniczona regulacja temperatury: Regulacja dotyczy tylko temperatury powrotu, brak precyzyjnej kontroli temperatury zasilania.
• Mogą powodować nierównomierny rozkład temperatury na większych powierzchniach: Nie są zalecane do dużych pomieszczeń.
• Mogą nie być odpowiednie do systemów niskotemperaturowych: Lepszym rozwiązaniem w takich systemach są zawory mieszające.

FAQ - Często zadawane pytania

Czy zawór RTL nadaje się do dużych powierzchni?

Nie, zawory RTL są przeznaczone do małych powierzchni, do około 20m². Na większych powierzchniach mogą powodować nierównomierny rozkład temperatury.

Gdzie montuje się zawór RTL?

Zawór RTL montuje się na powrocie z pętli ogrzewania podłogowego, przed wpięciem do instalacji grzejnikowej.

Czy mogę sam zamontować zawór RTL?

Montaż zaworu RTL jest stosunkowo prosty, ale zawsze zaleca się skorzystanie z usług wykwalifikowanego instalatora, aby zapewnić prawidłowe i bezpieczne działanie systemu.

Jaki rodzaj zaworu RTL wybrać?

Wybór zależy od liczby pętli ogrzewania podłogowego i preferencji dotyczących regulacji temperatury. Do pojedynczej pętli w łazience wystarczy zawór RTL w skrzynce. Jeśli zależy nam na regulacji temperatury w pomieszczeniu, warto wybrać skrzynkę z dodatkowym zaworem termostatycznym.

Czy zawór RTL można stosować z każdym rodzajem kotła?

Tak, zawory RTL można stosować z różnymi rodzajami kotłów, zarówno tradycyjnymi, jak i kondensacyjnymi. Należy jednak upewnić się, że parametry instalacji są odpowiednie dla ogrzewania podłogowego.

Podsumowanie

Zawór RTL to proste i efektywne rozwiązanie, które umożliwia cieszenie się komfortem ogrzewania podłogowego w jednym pomieszczeniu, np. w łazience, bez konieczności rozbudowy całej instalacji grzewczej. Jest to idealne rozwiązanie do modernizacji istniejących systemów grzewczych, pozwalające na szybkie i niedrogie podniesienie komfortu w domu. Pamiętaj jednak, że zawory RTL najlepiej sprawdzają się na małych powierzchniach. Jeśli planujesz ogrzewanie podłogowe na większej powierzchni, rozważ zastosowanie bardziej zaawansowanych rozwiązań, takich jak zawory mieszające.
