Termostat w ogrzewaniu podłogowym: Jak to działa?

Ogrzewanie podłogowe stało się synonimem komfortu i nowoczesności w systemach grzewczych. Szczególnie popularne ogrzewanie podłogowe wodne zyskuje coraz większe uznanie ze względu na swoją efektywność energetyczną i równomierne rozprowadzanie ciepła. Jednak dla wielu użytkowników mechanizm działania tego systemu, a w szczególności rola termostatu, może wydawać się nieco tajemnicza. Jak to możliwe, że temperatura w każdym pomieszczeniu jest precyzyjnie kontrolowana? Jak termostat współpracuje z całym systemem, aby zapewnić optymalny komfort cieplny i oszczędność energii? W tym artykule szczegółowo przyjrzymy się zasadzie działania termostatu w systemie ogrzewania podłogowego wodnego, rozkładając ten proces na czynniki pierwsze i wyjaśniając, jak poszczególne elementy współpracują ze sobą, abyś mógł cieszyć się idealną temperaturą w swoim domu.

Źródła ciepła w systemie ogrzewania podłogowego wodnego

Zanim zagłębimy się w działanie termostatu, warto zrozumieć, skąd w systemie ogrzewania podłogowego wodnego bierze się ciepło. W przeciwieństwie do systemów elektrycznych, gdzie ciepło generowane jest bezpośrednio w podłodze za pomocą mat lub kabli grzewczych, systemy wodne wykorzystują ciepłą wodę jako nośnik energii. Ta ciepła woda musi być gdzieś podgrzewana. Istnieje kilka popularnych źródeł ciepła, które doskonale współpracują z ogrzewaniem podłogowym wodnym:

• Kotły gazowe lub olejowe: Tradycyjne i nadal bardzo popularne rozwiązanie. Kotły te spalają paliwo, generując ciepło, które jest przekazywane wodzie krążącej w systemie. Nowoczesne kotły kondensacyjne charakteryzują się wysoką sprawnością i są coraz częściej wybierane do ogrzewania podłogowego.
• Pompy ciepła: Coraz popularniejsza alternatywa, szczególnie w nowym budownictwie i domach energooszczędnych. Pompy ciepła wykorzystują energię cieplną z otoczenia (powietrza, gruntu lub wody) do ogrzewania wody. Są bardzo efektywne energetycznie, szczególnie w połączeniu z niskotemperaturowym ogrzewaniem podłogowym.
• Kotły na paliwo stałe: Rozwiązanie stosowane tam, gdzie dostęp do gazu lub oleju opałowego jest ograniczony lub kosztowny. Kotły na paliwo stałe (np. drewno, pellet, ekogroszek) mogą być również wykorzystywane do ogrzewania podłogowego, choć wymagają bardziej angażującej obsługi.
• Panele słoneczne: Ekologiczne i coraz częściej wykorzystywane źródło ciepła. Panele słoneczne, zwłaszcza kolektory słoneczne, mogą wspomagać ogrzewanie wody użytkowej i centralne ogrzewanie, w tym ogrzewanie podłogowe. Są szczególnie efektywne w połączeniu z systemami akumulacji ciepła.

Niezależnie od wybranego źródła ciepła, kluczowe jest, aby system był odpowiednio zaprojektowany i dostosowany do potrzeb danego budynku. Ogrzewanie podłogowe wodne najlepiej współpracuje z niskotemperaturowymi źródłami ciepła, takimi jak pompy ciepła i kotły kondensacyjne, co pozwala na osiągnięcie wysokiej efektywności energetycznej.

Kluczowe elementy sterujące w ogrzewaniu podłogowym wodnym

Aby system ogrzewania podłogowego wodnego działał efektywnie i komfortowo, niezbędne są odpowiednie elementy sterujące. To one decydują o tym, kiedy i w jakich pomieszczeniach ma być dostarczane ciepło. Do najważniejszych elementów sterujących należą:

Przewodowe regulatory pokojowe (termostaty pokojowe)

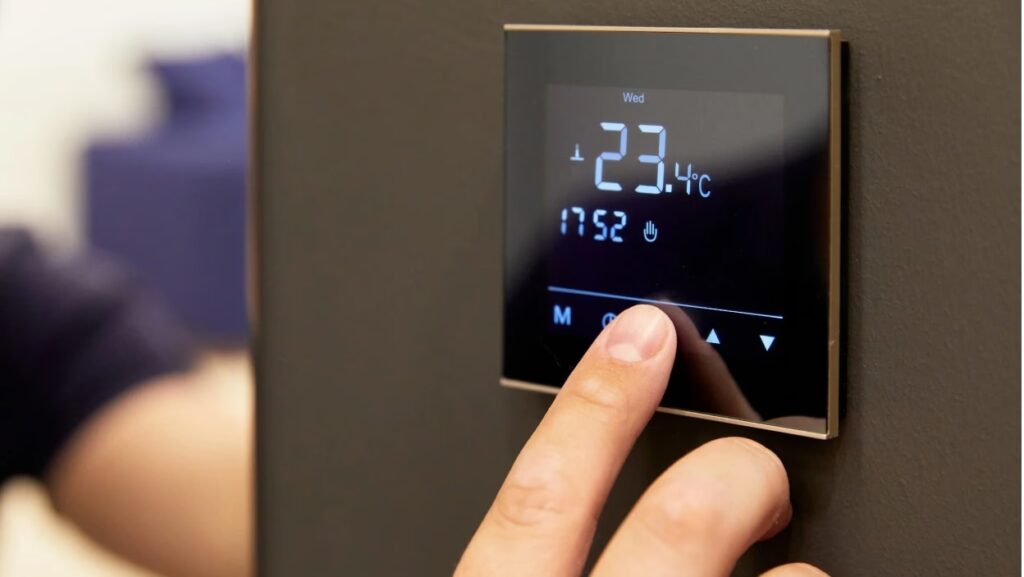

Regulatory pokojowe, często nazywane termostatami pokojowymi, to podstawowe urządzenia sterujące w systemie ogrzewania podłogowego. Zazwyczaj montuje się je w każdym pomieszczeniu, w którym chcemy mieć niezależną kontrolę temperatury. Ich zadaniem jest monitorowanie temperatury w pomieszczeniu i, w zależności od ustawień użytkownika, włączanie lub wyłączanie ogrzewania.

Nowoczesne regulatory pokojowe oferują szereg funkcji, które zwiększają komfort użytkowania i oszczędność energii. Często posiadają:

• Wyświetlacz: Pokazuje aktualną temperaturę w pomieszczeniu oraz ustawioną temperaturę docelową.
• Pokrętło lub przyciski: Umożliwiają użytkownikowi łatwe ustawienie pożądanej temperatury.
• Programator: Pozwala na zaprogramowanie harmonogramu ogrzewania, np. obniżenie temperatury w nocy lub podczas nieobecności domowników.
• Czujniki: Precyzyjnie mierzą temperaturę w pomieszczeniu, co jest kluczowe dla prawidłowego działania systemu.

Regulatory pokojowe mogą być przewodowe lub bezprzewodowe. W systemach przewodowych, regulator jest połączony kablami z listwą sterującą, która zarządza siłownikami termoelektrycznymi. Systemy bezprzewodowe oferują większą elastyczność montażu i pozwalają na łatwiejszą modernizację istniejących instalacji.

Siłowniki termoelektryczne

Siłowniki termoelektryczne to elementy wykonawcze, które fizycznie otwierają i zamykają przepływ ciepłej wody w poszczególnych obwodach ogrzewania podłogowego. Montuje się je na rozdzielaczu ogrzewania, czyli centralnym punkcie, z którego rozprowadzana jest woda do poszczególnych pętli grzewczych w podłodze.

Siłowniki termoelektryczne działają na zasadzie rozszerzalności cieplnej specjalnego materiału wewnątrz siłownika. Gdy regulator pokojowy (termostat) zasygnalizuje potrzebę ogrzewania, listwa sterująca wysyła sygnał elektryczny do siłownika. Pod wpływem prądu, element termoelektryczny w siłowniku nagrzewa się i rozszerza, naciskając na trzpień zaworu na rozdzielaczu. To powoduje otwarcie zaworu i umożliwienie przepływu ciepłej wody do danej pętli ogrzewania podłogowego.

Gdy temperatura w pomieszczeniu osiągnie ustawioną wartość, regulator pokojowy przestaje wysyłać sygnał, siłownik stygnie, element termoelektryczny kurczy się, a zawór na rozdzielaczu zamyka się, odcinając dopływ ciepłej wody. W ten sposób siłowniki termoelektryczne precyzyjnie kontrolują przepływ ciepłej wody w każdej pętli ogrzewania podłogowego, umożliwiając regulację temperatury w poszczególnych pomieszczeniach.

Listwa sterująca

Listwa sterująca, często nazywana również centralą sterującą, jest „mózgiem” systemu ogrzewania podłogowego wodnego. Jej zadaniem jest koordynacja pracy regulatorów pokojowych i siłowników termoelektrycznych. Listwa sterująca zbiera sygnały z regulatorów pokojowych, analizuje je i na ich podstawie steruje siłownikami, otwierając i zamykając odpowiednie obwody ogrzewania.

Listwa sterująca zazwyczaj umieszczana jest w szafce rozdzielacza, w pobliżu rozdzielacza ogrzewania podłogowego. Do listwy sterującej podłączone są:

• Regulatory pokojowe: Poprzez przewody (w systemach przewodowych) lub drogą radiową (w systemach bezprzewodowych).
• Siłowniki termoelektryczne: Poprzez przewody.
• Pompa obiegowa: W niektórych systemach listwa sterująca może również sterować pompą obiegową, włączając ją tylko wtedy, gdy jest zapotrzebowanie na ciepło w którymś z obwodów.
• Źródło ciepła: W bardziej zaawansowanych systemach listwa sterująca może komunikować się z kotłem grzewczym lub pompą ciepła, informując je o zapotrzebowaniu na ciepło.

Nowoczesne listwy sterujące oferują zaawansowane funkcje, takie jak:

• Sterowanie strefowe: Umożliwia podział domu na strefy grzewcze i niezależne sterowanie temperaturą w każdej strefie.
• Funkcja ochrony przed zamarzaniem: Automatycznie włącza ogrzewanie, gdy temperatura spadnie poniżej określonego poziomu, chroniąc instalację przed uszkodzeniem.
• Komunikacja internetowa: Pozwala na zdalne sterowanie systemem ogrzewania za pomocą smartfona lub komputera.
• Integracja z systemami inteligentnego domu: Umożliwia integrację ogrzewania podłogowego z innymi systemami inteligentnego domu, np. oświetleniem, roletami, alarmem.

Mechanizm sterowania temperaturą: Jak działa termostat w ogrzewaniu podłogowym?

Po omówieniu poszczególnych elementów sterujących, możemy wreszcie odpowiedzieć na kluczowe pytanie: jak działa termostat w ogrzewaniu podłogowym wodnym? Mechanizm sterowania temperaturą jest stosunkowo prosty i opiera się na współpracy regulatora pokojowego, listwy sterującej i siłowników termoelektrycznych.

1. Ustawienie temperatury: Użytkownik ustawia pożądaną temperaturę na regulatorze pokojowym w danym pomieszczeniu.
2. Pomiar temperatury: Regulator pokojowy na bieżąco mierzy temperaturę powietrza w pomieszczeniu za pomocą wbudowanego czujnika.
3. Porównanie temperatur: Regulator pokojowy porównuje zmierzoną temperaturę z ustawioną temperaturą docelową.
4. Sygnał do listwy sterującej: Jeśli zmierzona temperatura jest niższa niż ustawiona, regulator pokojowy wysyła sygnał do listwy sterującej, informując o potrzebie ogrzewania.
5. Aktywacja siłownika: Listwa sterująca, po otrzymaniu sygnału z regulatora, wysyła sygnał elektryczny do siłownika termoelektrycznego przypisanego do danego pomieszczenia (pętli ogrzewania podłogowego).
6. Otwarcie przepływu wody: Siłownik termoelektryczny otwiera zawór na rozdzielaczu, umożliwiając przepływ ciepłej wody do pętli ogrzewania podłogowego w danym pomieszczeniu.
7. Ogrzewanie podłogi i pomieszczenia: Ciepła woda krąży w pętli, oddając ciepło do podłogi, która następnie promieniuje ciepło do pomieszczenia.
8. Ponowny pomiar temperatury: Regulator pokojowy stale monitoruje temperaturę w pomieszczeniu.
9. Wyłączenie ogrzewania: Gdy temperatura w pomieszczeniu osiągnie ustawioną wartość, regulator pokojowy przestaje wysyłać sygnał do listwy sterującej.
10. Dezaktywacja siłownika: Listwa sterująca przestaje wysyłać sygnał do siłownika termoelektrycznego.
11. Zamknięcie przepływu wody: Siłownik termoelektryczny zamyka zawór na rozdzielaczu, odcinając dopływ ciepłej wody do pętli ogrzewania podłogowego w danym pomieszczeniu.

Ten cykl powtarza się cyklicznie, utrzymując temperaturę w pomieszczeniu na zadanym poziomie. Precyzyjne działanie termostatu i pozostałych elementów sterujących zapewnia komfort cieplny i efektywne wykorzystanie energii.

Zalety stosowania termostatów w ogrzewaniu podłogowym

Stosowanie termostatów w systemie ogrzewania podłogowego wodnego przynosi szereg korzyści, zarówno pod względem komfortu, jak i oszczędności energii:

• Komfort cieplny: Termostaty pozwalają na utrzymanie stałej, komfortowej temperatury w każdym pomieszczeniu, eliminując uczucie przegrzania lub niedogrzania.
• Oszczędność energii: Dzięki precyzyjnej regulacji temperatury, system ogrzewania pracuje tylko wtedy, gdy jest to konieczne. Unika się przegrzewania pomieszczeń i marnowania energii. Programowalne termostaty pozwalają na obniżenie temperatury w czasie nieobecności domowników lub w nocy, co dodatkowo zwiększa oszczędności.
• Indywidualna regulacja temperatury w pomieszczeniach: Termostaty pokojowe umożliwiają ustawienie różnej temperatury w różnych pomieszczeniach, w zależności od ich przeznaczenia i preferencji użytkowników. Na przykład, w sypialni można ustawić niższą temperaturę niż w salonie.
• Łatwość obsługi: Nowoczesne termostaty są zazwyczaj proste i intuicyjne w obsłudze. Wyświetlacze i czytelne oznaczenia ułatwiają ustawienie pożądanej temperatury i programowanie harmonogramów ogrzewania.
• Zdalne sterowanie: Wiele termostatów oferuje możliwość zdalnego sterowania za pomocą smartfona lub komputera, co pozwala na kontrolowanie ogrzewania z dowolnego miejsca na świecie.

Rodzaje termostatów do ogrzewania podłogowego

Rynek oferuje szeroki wybór termostatów do ogrzewania podłogowego, różniących się funkcjonalnością, sposobem komunikacji i ceną. Oprócz wspomnianych już przewodowych regulatorów pokojowych, popularne są również:

• Termostaty bezprzewodowe: Komunikują się z listwą sterującą drogą radiową. Są łatwiejsze w montażu, szczególnie w istniejących budynkach, gdzie trudno jest poprowadzić przewody. Oferują podobną funkcjonalność jak termostaty przewodowe.
• Termostaty programowalne: Umożliwiają zaprogramowanie harmonogramu ogrzewania na cały tydzień. Pozwalają na automatyczne obniżanie temperatury w określonych godzinach, co przekłada się na oszczędności energii.
• Termostaty inteligentne (smart termostaty): Najbardziej zaawansowane termostaty, które oferują szereg dodatkowych funkcji. Uczą się preferencji użytkowników, automatycznie dostosowują harmonogram ogrzewania, mogą być sterowane głosowo i integrowane z systemami inteligentnego domu. Często posiadają funkcje analizy zużycia energii i generowania raportów.

Instalacja i konserwacja termostatów

Prawidłowa instalacja termostatów jest kluczowa dla efektywnego działania systemu ogrzewania podłogowego. Zaleca się, aby instalację termostatów i całej instalacji ogrzewania podłogowego powierzyć wykwalifikowanemu instalatorowi. Instalator dobierze odpowiednie termostaty do danego systemu, prawidłowo je zamontuje i skonfiguruje.

Konserwacja termostatów jest zazwyczaj minimalna. Warto regularnie sprawdzać, czy termostaty działają prawidłowo, czy wyświetlają poprawne temperatury i czy reagują na zmiany ustawień. W przypadku termostatów bezprzewodowych, należy pamiętać o wymianie baterii, jeśli są zasilane bateryjnie.

Najczęściej zadawane pytania (FAQ)

Czy mogę zamontować termostat bezprzewodowy do istniejącego ogrzewania podłogowego przewodowego?

Tak, w większości przypadków jest to możliwe. Należy jednak upewnić się, że listwa sterująca jest kompatybilna z termostatami bezprzewodowymi. Wymiana termostatów na bezprzewodowe jest zazwyczaj stosunkowo prosta i nie wymaga dużych przeróbek instalacji.

Co zrobić, gdy termostat nie działa prawidłowo?

W pierwszej kolejności sprawdź baterie (w przypadku termostatów bateryjnych). Upewnij się, że termostat jest prawidłowo ustawiony i czy nie jest uszkodzony. Jeśli problem nadal występuje, skontaktuj się z instalatorem lub serwisem ogrzewania.

Czy termostat programowalny rzeczywiście pozwala zaoszczędzić energię?

Tak, termostat programowalny pozwala zaoszczędzić energię poprzez automatyczne obniżanie temperatury w czasie, gdy nie ma nikogo w domu lub w nocy. Szacuje się, że obniżenie temperatury o 1°C może przynieść oszczędność energii rzędu 5-10%.

Gdzie najlepiej umieścić termostat pokojowy?

Termostat pokojowy powinien być umieszczony w miejscu reprezentatywnym dla danego pomieszczenia, z dala od źródeł ciepła (np. grzejniki, kominki, nasłonecznione okna) i przeciągów. Zalecana wysokość montażu to około 1,5 metra nad podłogą.

Czy mogę sterować ogrzewaniem podłogowym bez termostatu?

Teoretycznie tak, ale jest to bardzo nieefektywne i niekomfortowe. Bez termostatu system ogrzewania będzie pracował ciągle, co prowadzi do przegrzewania pomieszczeń i dużych strat energii. Termostat jest niezbędnym elementem systemu ogrzewania podłogowego, zapewniającym komfort i oszczędność.

Podsumowanie

Termostat jest kluczowym elementem systemu ogrzewania podłogowego wodnego, odpowiedzialnym za precyzyjne sterowanie temperaturą w pomieszczeniach. Współpracując z listwą sterującą i siłownikami termoelektrycznymi, termostat zapewnia komfort cieplny, oszczędność energii i możliwość indywidualnej regulacji temperatury w każdym pomieszczeniu. Wybór odpowiedniego termostatu, prawidłowa instalacja i regularna konserwacja są kluczowe dla efektywnego i bezproblemowego działania systemu ogrzewania podłogowego.
