Zawór termostatyczny na powrocie: Czy to poprawne rozwiązanie?

Wybór odpowiedniej armatury grzejnikowej to kluczowy element prawidłowego działania systemu ogrzewania. To właśnie ona, w połączeniu z grzejnikiem, odpowiada za komfort cieplny w pomieszczeniu. Na rynku dostępne są różnorodne rozwiązania, a podstawowy zestaw zazwyczaj składa się z zaworu i głowicy termostatycznej oraz zaworu odcinającego. Jednym z często pojawiających się pytań jest kwestia umiejscowienia zaworu termostatycznego – czy może on być zamontowany na powrocie?

Podstawy armatury grzejnikowej i jej integracja z instalacją c.o.

Każdy grzejnik podłączony jest do instalacji centralnego ogrzewania za pomocą dwóch rur: zasilającej i powrotnej. Rura zasilająca dostarcza gorącą wodę z kotła do grzejnika, natomiast rura powrotna odprowadza wodę ochłodzoną z powrotem do źródła ciepła. Połączenie grzejnika z instalacją odbywa się za pomocą specjalnej armatury, której rodzaj dobieramy w zależności od typu instalacji i samego grzejnika.

W przypadku grzejników bocznozasilanych, rury zasilająca i powrotna umieszczone są z boku grzejnika. Podłączenie realizuje się za pomocą zaworów o odpowiednim kształcie (prostych, kątowych, osiowych, aksjalnych) wraz z głowicą termostatyczną na zasilaniu oraz zaworów odcinających na powrocie. Z kolei grzejniki dolnozasilane (panelowe zintegrowane) posiadają wbudowane wkładki zaworowe pełniące funkcję zaworów termostatycznych. Regulacja temperatury odbywa się poprzez głowicę termostatyczną montowaną na zasilaniu.

W grzejnikach zintegrowanych i bocznozasilanych, rezygnacja z armatury odcinającej jest obecnie uważana za błąd instalacyjny. Grzejniki drabinkowe i łazienkowe stanowią osobną kategorię – mogą mieć podłączenie dolne lub boczne. W ich przypadku często stosuje się dekoracyjne wersje głowic i zaworów, takie jak zawory osiowe czy bloki przyłączeniowe (podwójne, zintegrowane typu duo-plex, jednootworowe). Warto zaznaczyć, że w przypadku grzejników dekoracyjnych, głowica termostatyczna może być zainstalowana zarówno na zasilaniu, jak i na powrocie.

Kiedy zawór termostatyczny montuje się na powrocie?

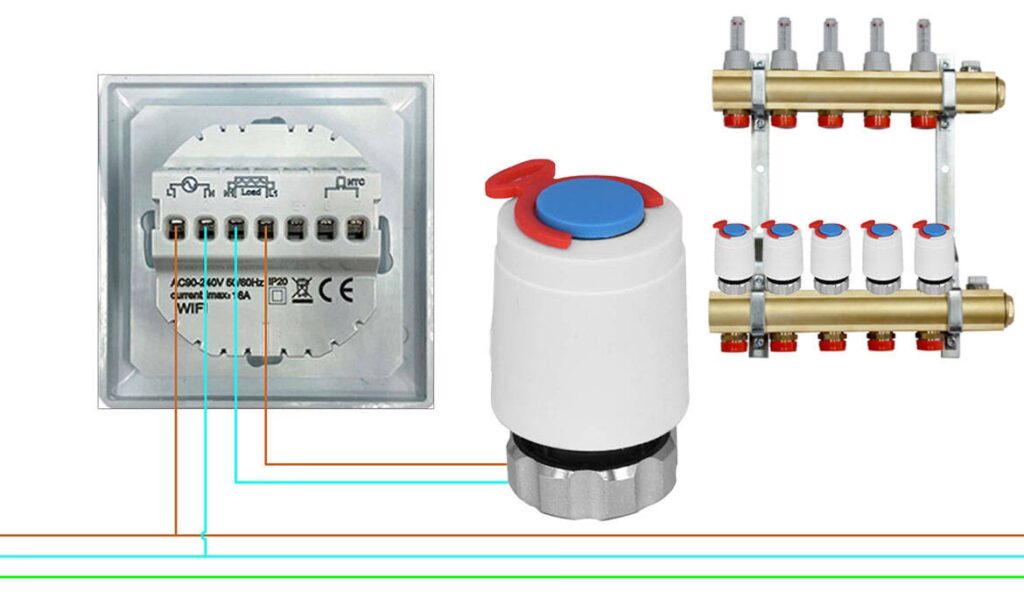

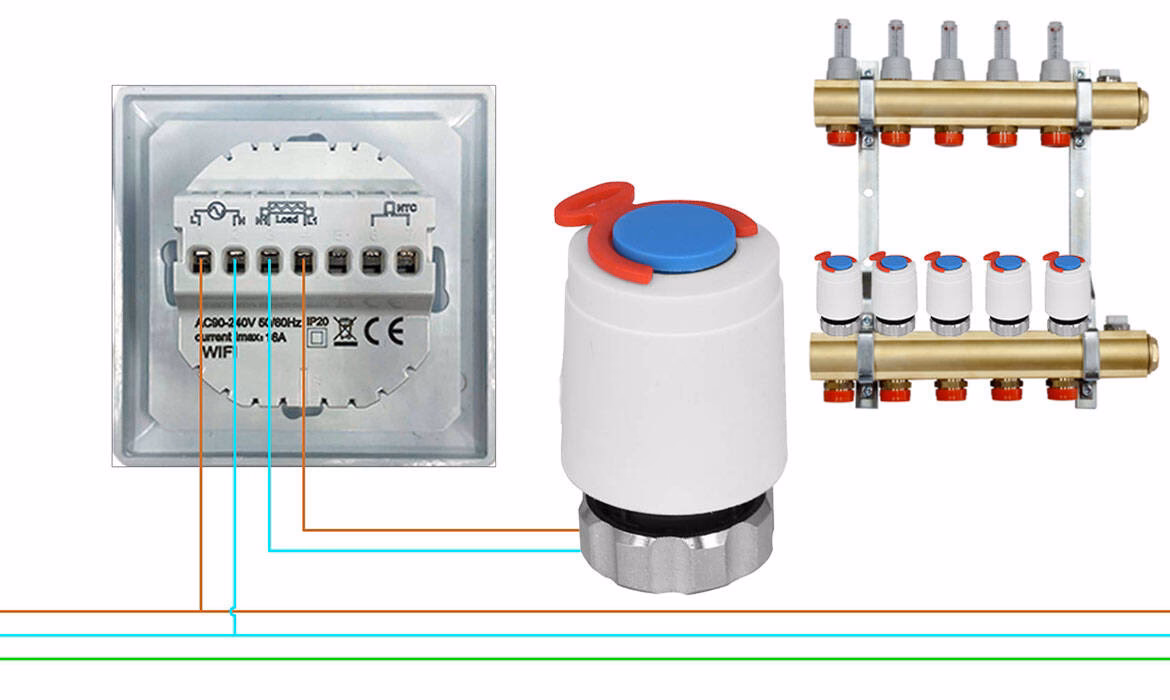

Standardowo, w instalacjach gdzie grzejnik jest głównym źródłem ciepła w pomieszczeniu, głowica termostatyczna montowana jest na przewodzie zasilającym. Jednak w sytuacjach, gdy głównym źródłem ciepła jest ogrzewanie podłogowe, a grzejnik pełni funkcję dogrzewania, często stosuje się tzw. ogranicznik temperatury powrotu. W takim przypadku, zawór termostatyczny wraz z głowicą montowany jest na przewodzie powrotnym. Celem takiego rozwiązania jest ograniczenie temperatury wody powracającej z grzejnika, co ma szczególne znaczenie w systemach z ogrzewaniem podłogowym.

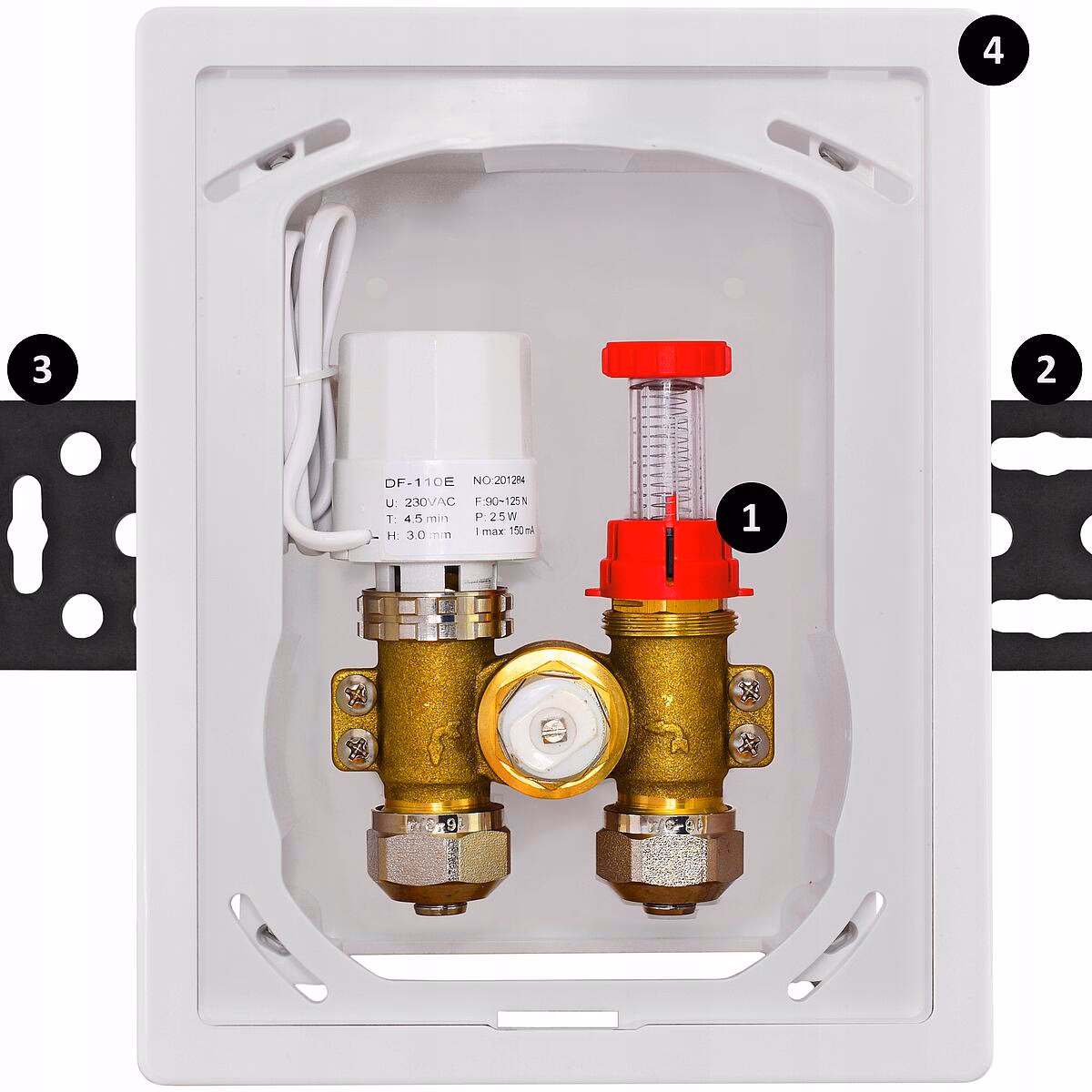

Montaż zaworu termostatycznego na powrocie pozwala na:

• Ograniczenie temperatury powrotu: Jest to kluczowe w systemach mieszanych, gdzie ogrzewanie podłogowe jest głównym źródłem ciepła, a grzejniki wspomagającym. Zbyt wysoka temperatura powrotu z grzejnika mogłaby negatywnie wpłynąć na efektywność ogrzewania podłogowego i komfort cieplny.
• Lepszą kontrolę nad temperaturą w pomieszczeniu: W połączeniu z ogrzewaniem podłogowym, zawór termostatyczny na powrocie umożliwia precyzyjniejszą regulację temperatury w pomieszczeniu, szczególnie w okresach przejściowych, kiedy zapotrzebowanie na ciepło jest mniejsze.
• Oszczędność energii: Poprzez ograniczenie temperatury powrotu, system staje się bardziej efektywny energetycznie.

Budowa i dobór głowic i zaworów termostatycznych

Głowice termostatyczne są przeznaczone do montażu na zaworach termostatycznych lub wkładkach zaworowych w grzejnikach dolnozasilanych. Współpracując z zaworem, regulują temperaturę w pomieszczeniu poprzez zmianę przepływu gorącej wody przez grzejnik. Kluczowym elementem głowicy jest czujnik, który reaguje na zmiany temperatury otoczenia. W zależności od temperatury, substancja w czujniku (ciecz, gaz, wosk) rozszerza się lub kurczy, wprawiając w ruch mechanizm, który reguluje przepływ wody przez zawór.

Głowice termostatyczne posiadają skalę nastaw, gdzie poszczególne numery odpowiadają określonym zakresom temperatur. Użytkownik, obracając pokrętłem głowicy, ustawia żądaną temperaturę w pomieszczeniu. Mechanizm głowicy automatycznie dąży do utrzymania zadanej temperatury.

Dobór i montaż głowicy termostatycznej

Przy doborze i montażu głowicy termostatycznej, należy zwrócić uwagę na kilka kluczowych parametrów:

• Wymiar gwintu zaworu: Najczęściej spotykany gwint to M30 x 1,5. W przypadku innego standardu, konieczne może być zastosowanie adapterów.
• Rodzaj połączenia: Niektóre zawory wymagają specyficznego rodzaju połączenia, np. typu „click”.
• Skok trzpienia zaworu: Właściwy dobór skoku trzpienia jest kluczowy dla prawidłowego działania regulacji. Nieprawidłowo dobrana głowica może powodować niedomykanie lub zbyt szybkie zamykanie przepływu.
• Lokalizacja grzejnika i głowicy: Głowica powinna być zamontowana poziomo, w miejscu niezakłóconym przez źródła ciepła lub zimna (parapet, zasłony, meble). W przypadku problematycznych lokalizacji, można zastosować głowice z czujnikiem zdalnym.
• Blokada demontażu lub regulacji: W miejscach publicznych lub wspólnych częściach budynków mieszkalnych, często stosuje się głowice z zabezpieczeniami przed demontażem i nieautoryzowaną regulacją.

Dobór i montaż zaworu termostatycznego

Przy doborze i montażu zaworu termostatycznego, ważne są następujące parametry:

• Dopasowanie do przepływu obliczeniowego: Zawór powinien być dobrany do zapotrzebowania na ciepło w danym pomieszczeniu. Należy wybrać zawór o odpowiednim współczynniku Kv, który pokrywa się z przepływem obliczeniowym wynikającym z projektu instalacji.
• Nastawa wstępna: Zawory z nastawą wstępną pozwalają na zrównoważenie hydrauliczne instalacji, co przekłada się na oszczędności energii i równomierne ogrzewanie pomieszczeń. Umożliwiają one precyzyjną regulację przepływu i eliminację problemu przegrzewania pomieszczeń bliżej źródła ciepła i niedogrzewania tych dalej położonych.

Armatura grzejnikowa – odcięcie i regulacja przepływu po stronie powrotu

Zawory powrotne montowane na powrocie grzejnika, mają za zadanie zapewnić przepływ czynnika grzewczego w jednym kierunku i umożliwiają odcięcie grzejnika bez konieczności opróżniania całej instalacji. Większość zaworów powrotnych posiada funkcję nastawy wstępnej, która, podobnie jak w zaworach termostatycznych, służy do regulacji przepływów w instalacji. Mogą być stosowane w zestawach z zaworami termostatycznymi bez nastawy wstępnej, np. w instalacjach grawitacyjnych.

Regulacja przepływu w zaworach powrotnych odbywa się za pomocą klucza imbusowego, po zdjęciu kołpaka ochronnego. Należy unikać stosowania zaworów kulowych do regulacji przepływu – są one przeznaczone wyłącznie do funkcji odcinania (zamknij/otwórz). Częściowe przymknięcie zaworu kulowego zaburza przepływ i nie zapewnia precyzyjnej regulacji.

Podwójne przyłącza, przeznaczone do grzejników dolnozasilanych o rozstawie 50 mm, pełnią podobną funkcję jak zawory powrotne.

Armatura grzejnikowa – pozostałe ważne kwestie

Przy doborze armatury grzejnikowej, niezależnie od rodzaju zaworów, kluczowe jest dopasowanie średnic i gwintów przyłączeniowych do typu instalacji i grzejnika. Zawory łączy się z różnymi rodzajami rur (PEX, Cu, stalowymi) za pomocą złączek. Szczelność połączeń uzyskuje się przy użyciu tradycyjnych materiałów uszczelniających, takich jak pakuły, pasta uszczelniająca lub taśma teflonowa.

W przypadku wymiany armatury, ważne są wymiary zaworów, aby dopasować się do istniejącej instalacji. Producenci często oferują typoszeregi produktów, ułatwiające dobór zamienników o odpowiednich wymiarach.

Podsumowanie

Odpowiadając na pytanie postawione na początku – tak, zawór termostatyczny może być zamontowany na powrocie. Szczególnie uzasadnione jest to w systemach ogrzewania, gdzie grzejnik pełni funkcję dogrzewania pomieszczenia z ogrzewaniem podłogowym. W takim przypadku, zawór termostatyczny na powrocie działa jako ogranicznik temperatury powrotu, co przyczynia się do efektywniejszej pracy całego systemu i zwiększenia komfortu cieplnego. Należy jednak pamiętać, że w standardowych instalacjach, gdzie grzejnik jest głównym źródłem ciepła, zawór termostatyczny montuje się na zasilaniu.

FAQ – Najczęściej zadawane pytania

Czy zawór termostatyczny na powrocie działa tak samo jak na zasilaniu?

Funkcja regulacji temperatury jest podobna, ale w przypadku montażu na powrocie, głównym celem jest ograniczenie temperatury wody powracającej z grzejnika, a nie bezpośrednia regulacja temperatury w pomieszczeniu w oparciu o temperaturę powietrza wokół głowicy.

Kiedy należy zastosować zawór termostatyczny na powrocie?

Głównie w systemach mieszanych z ogrzewaniem podłogowym, gdzie grzejnik pełni funkcję dogrzewania. Stosuje się go również w instalacjach, gdzie z różnych przyczyn montaż głowicy na zasilaniu jest utrudniony lub nieefektywny (np. ze względu na lokalizację grzejnika).

Czy mogę zamontować zwykły zawór termostatyczny na powrocie?

Tak, można zastosować standardowy zawór termostatyczny na powrocie, szczególnie jeśli jest on używany jako ogranicznik temperatury powrotu. Ważne jest jednak, aby dobrać odpowiedni zawór i głowicę, uwzględniając specyfikę instalacji i wymagania dotyczące regulacji.

Czy montaż zaworu termostatycznego na powrocie wpływa na oszczędność energii?

Tak, w systemach, gdzie jest to uzasadnione (np. ogrzewanie podłogowe), montaż zaworu termostatycznego na powrocie może przyczynić się do oszczędności energii poprzez optymalizację pracy systemu grzewczego i ograniczenie strat ciepła.
