Rozdzielacze ogrzewania podłogowego: Kompletny przewodnik

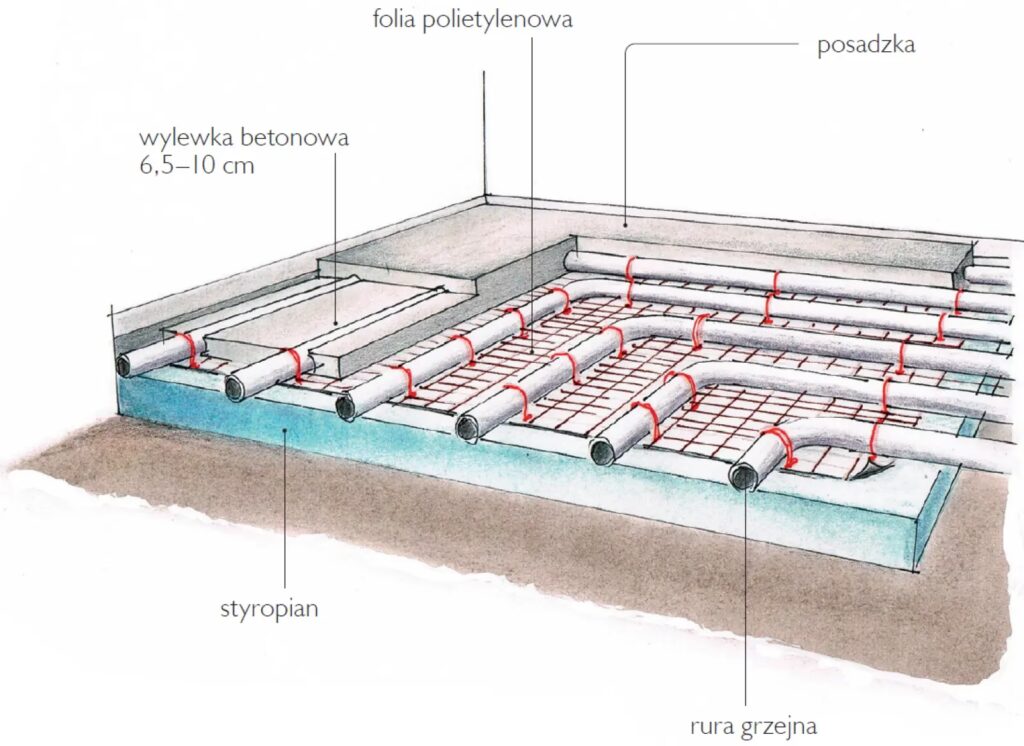

Ogrzewanie podłogowe staje się coraz popularniejszym rozwiązaniem w polskich domach, oferując komfort i równomierny rozkład ciepła. Kluczowym elementem systemu ogrzewania podłogowego, szczególnie w kontekście ogrzewania strefowego, jest rozdzielacz. To serce instalacji, które umożliwia precyzyjne sterowanie temperaturą w różnych pomieszczeniach. Zrozumienie, jak działa rozdzielacz, jest kluczowe dla efektywnego i oszczędnego ogrzewania domu.

Co to jest rozdzielacz ogrzewania podłogowego i jak działa?

Rozdzielacz ogrzewania podłogowego to centralny punkt systemu, do którego zbiegają się rury z każdej strefy grzewczej. Działa jak węzeł komunikacyjny, dystrybuując ciepłą wodę z źródła ciepła do poszczególnych pętli grzewczych w podłodze. Składa się zazwyczaj z dwóch belek: belki zasilającej i belki powrotnej.

• Belka zasilająca wyposażona jest w rotametry (przepływomierze), które precyzyjnie wskazują przepływ wody w każdej pętli. Dzięki temu można monitorować i regulować ilość ciepła dostarczanego do danej strefy.
• Belka powrotna posiada zawory termostatyczne na każdej pętli, które umożliwiają otwieranie i zamykanie obiegu. Te zawory są zazwyczaj sterowane przez siłowniki termoelektryczne, które reagują na sygnał z termostatów pokojowych. W ten sposób, gdy termostat w danym pomieszczeniu wykryje spadek temperatury, siłownik otwiera zawór, umożliwiając przepływ ciepłej wody i ogrzewanie strefy.

Dzięki rozdzielaczowi, system ogrzewania podłogowego może działać strefowo, co oznacza, że temperatura w każdym pomieszczeniu może być regulowana niezależnie. To nie tylko zwiększa komfort użytkowania, ale także pozwala na oszczędności energii, ponieważ nieogrzewane pomieszczenia nie są niepotrzebnie dogrzewane.

Wybór odpowiedniego rozdzielacza ogrzewania podłogowego

Wybór odpowiedniego rozdzielacza ma kluczowe znaczenie dla prawidłowego działania całego systemu ogrzewania podłogowego. Należy wziąć pod uwagę kilka czynników:

• Liczba stref grzewczych: Rozdzielacz musi mieć odpowiednią liczbę sekcji (wyjść) odpowiadającą liczbie stref grzewczych w domu. Im więcej stref, tym większy i bardziej rozbudowany rozdzielacz będzie potrzebny.
• Materiał wykonania: Najczęściej spotykane są rozdzielacze ze stali nierdzewnej i mosiądzu. Stal nierdzewna jest trwalsza i odporna na korozję, co przekłada się na dłuższą żywotność systemu.
• Przepływomierze i zawory: Warto wybrać rozdzielacz z precyzyjnymi rotametrami i solidnymi zaworami termostatycznymi. Dobrej jakości komponenty zapewniają dokładną regulację i niezawodność działania.
• Możliwość rozbudowy: Jeśli planujesz w przyszłości rozbudowę systemu ogrzewania podłogowego, warto wybrać rozdzielacz z możliwością dodania kolejnych sekcji.
• Producent: Wybieraj rozdzielacze renomowanych producentów, którzy oferują gwarancję i wsparcie techniczne.

Rozdzielacze ze stali nierdzewnej, takie jak rozdzielacze Ambiente, są projektowane specjalnie do systemów wodnego ogrzewania podłogowego. Mogą być używane zarówno z zespołem pompowo-mieszającym, jak i bezpośrednio podłączone do centralnego źródła ciepła. Są one rygorystycznie testowane na każdym etapie produkcji, a każdy rozdzielacz jest testowany ciśnieniowo do 6 barów (typowowe ciśnienie robocze jest niższe niż 3 bary).

Instalacja rozdzielacza ogrzewania podłogowego

Instalacja rozdzielacza ogrzewania podłogowego powinna być powierzona wykwalifikowanym instalatorom systemów ogrzewania podłogowego oraz hydraulikom. Nieprawidłowa instalacja może prowadzić do problemów z działaniem systemu, nieszczelności i obniżenia efektywności ogrzewania.

Rozdzielacze Ambiente dostarczane są wstępnie zmontowane, co ułatwia instalację. Wymagają jedynie zamontowania na uchwytach. Proces instalacji krok po kroku:

1. Podłączenie pętli zasilającej: Rozpocznij od podłączenia rury z pierwszej strefy grzewczej do belki zasilającej rozdzielacza. Oznacz każdą pętlę, aby wiedzieć, do której strefy pomieszczenia jest przypisana.
2. Ułożenie rury w strefie: Poprowadź rurę od rozdzielacza do strefy grzewczej, układając ją w klamrach mocujących zgodnie z projektem systemu.
3. Podłączenie pętli powrotnej: Po ułożeniu pętli w strefie, poprowadź rurę z powrotem do rozdzielacza i podłącz ją do belki powrotnej. Zanotuj długość każdej pętli na etykiecie rozdzielacza.
4. Powtórzenie dla wszystkich pętli: Powtórz kroki 1-3 dla wszystkich stref grzewczych, aż cała powierzchnia zostanie równomiernie pokryta rurami ogrzewania podłogowego.
5. Test ciśnieniowy: Po podłączeniu wszystkich pętli do rozdzielacza, należy przeprowadzić test ciśnieniowy systemu, aby upewnić się, że nie ma nieszczelności.

Belki rozdzielacza są przesunięte względem siebie, co umożliwia poprowadzenie rur za dolną belką w celu podłączenia do górnej. Zaleca się używanie górnej belki jako zasilającej, a dolnej jako powrotnej.

Okablowanie rozdzielacza ogrzewania podłogowego

Okablowanie rozdzielacza ogrzewania podłogowego polega na podłączeniu siłowników termoelektrycznych do termostatów pokojowych. Sposób okablowania zależy od rodzaju systemu i użytych termostatów. Producenci rozdzielaczy często dostarczają schematy okablowania, które ułatwiają prawidłowe połączenie wszystkich elementów. Ważne jest, aby dokładnie przestrzegać schematu, aby system sterowania działał poprawnie.

Równoważenie ogrzewania podłogowego

Równoważenie hydrauliczne systemu ogrzewania podłogowego jest kluczowe dla zapewnienia równomiernego rozkładu ciepła we wszystkich strefach. Polega na regulacji przepływu wody w poszczególnych pętlach grzewczych za pomocą rotametrów na belce zasilającej rozdzielacza.

Przepływ wody w każdej pętli powinien być dostosowany do długości pętli i zapotrzebowania na ciepło w danej strefie. Wartości przepływu są określane na etapie projektowania systemu ogrzewania podłogowego i powinny być zawarte w dokumentacji instalacyjnej. Podczas uruchamiania systemu, instalator powinien ustawić rotametry zgodnie z projektem, aby zapewnić optymalne rozprowadzenie ciepła.

Gdzie umieścić rozdzielacz ogrzewania podłogowego?

Lokalizacja rozdzielacza ogrzewania podłogowego powinna być starannie przemyślana. Ważne jest, aby rozdzielacz był łatwo dostępny w celu serwisowania i regulacji. Zalecane jest umieszczenie rozdzielacza w miejscu:

• Centralnym: W miarę możliwości w centralnej części domu, aby zminimalizować długość rur do poszczególnych stref.
• Dostępnym: W miejscu, gdzie można łatwo podejść i dokonać regulacji lub serwisowania. Często rozdzielacze umieszcza się w szafkach instalacyjnych, kotłowniach lub pomieszczeniach gospodarczych.
• Z zachowaniem przestrzeni: Należy zapewnić odpowiednią przestrzeń wokół rozdzielacza, aby umożliwić swobodny dostęp i wentylację. Zaleca się co najmniej 200 mm przestrzeni między poziomem podłogi a dolną krawędzią rozdzielacza, 75 mm nad rozdzielaczem i 50 mm po bokach.

Typowe problemy z rozdzielaczem ogrzewania podłogowego

Nawet w dobrze zaprojektowanym i zainstalowanym systemie ogrzewania podłogowego mogą wystąpić problemy. Niektóre z typowych problemów związanych z rozdzielaczem to:

• Zapowietrzenie systemu: Powietrze w systemie może blokować przepływ wody i powodować nierównomierne ogrzewanie. Aby odpowietrzyć system, należy użyć odpowietrzników na belce zasilającej rozdzielacza.
• Nieprawidłowe przepływy: Jeśli rotametry nie są prawidłowo ustawione, przepływ wody w pętlach może być niewystarczający lub nadmierny, co prowadzi do niedogrzania lub przegrzania niektórych stref. Należy sprawdzić ustawienia rotametrów i dostosować je zgodnie z projektem.
• Zablokowanie systemu: Zanieczyszczenia w systemie mogą blokować przepływ wody. W takim przypadku konieczne może być przepłukanie systemu, aby usunąć zanieczyszczenia.

Regulacja rozdzielacza ogrzewania podłogowego

Regulacja rozdzielacza ogrzewania podłogowego polega na dostosowaniu przepływów wody w poszczególnych pętlach za pomocą rotametrów. Aby zwiększyć lub zmniejszyć przepływ, należy obracać rotametrem. Każda pętla na belce zasilającej ma rotametr, który wskazuje aktualny przepływ. Podczas regulacji należy odnieść się do projektu instalacji, który określa optymalne przepływy dla każdej pętli w zależności od jej długości.

Odpowietrzanie rozdzielacza ogrzewania podłogowego

Odpowietrzanie rozdzielacza jest konieczne, gdy podejrzewamy obecność powietrza w systemie. Rozdzielacze Ambiente ze stali nierdzewnej są wyposażone w ręczne odpowietrzniki, które można łatwo zmodernizować do wersji automatycznej. Proces odpowietrzania i płukania systemu:

1. Zamknięcie zaworów odcinających: Zamknij zawory kulowe odcinające podłączone do rozdzielacza na obu belkach.
2. Odizolowanie stref: Zamknij wszystkie strefy, zakręcając niebieskie nakrętki na dolnej (powrotnej) belce i rotametry na górnej (zasilającej).
3. Otwarcie pierwszej pętli: Otwórz rotametr pierwszej pętli (zaczynając od najbardziej oddalonej od zaworu napełniania) na górnej (zasilającej) belce. Upewnij się, że wszystkie pozostałe rotametry są zamknięte, z wyjątkiem pętli, którą płuczesz.
4. Podłączenie węża do napełniania: Zdejmij czarną plastikową zaślepkę z zaworu napełniania na górnej (zasilającej) belce i podłącz wąż, który powinien być podłączony do sieci wodociągowej. Otwórz zawór napełniania za pomocą klucza znajdującego się na odwrocie nakrętki zaworu spustowego.
5. Podłączenie węża spustowego: Podłącz odpowiedni wąż do zaworu spustowego na dolnej belce.
6. Otwarcie zaworu spustowego: Odkręć całkowicie niebieską nakrętkę ochronną na dolnej belce w pierwszej strefie do napełnienia.
7. Przepłukiwanie pętli: Otwórz kran z wodą z sieci wodociągowej i otwórz zawór spustowy na dolnej belce za pomocą klucza znajdującego się na odwrocie zaślepki.
8. Usuwanie powietrza: Przepuszczaj wodę przez pętlę, aż powietrze zostanie usunięte z systemu, zamykając niebieskie nakrętki na każdej pętli w miarę jej odpowietrzania.
9. Powtórzenie dla każdej strefy: Powtórz kroki 3-8 dla każdej strefy, otwierając kolejną strefę, zamykając przepłukaną i powtarzając kroki.
10. Test ciśnieniowy (opcjonalnie): W tym momencie system można poddać testowi ciśnieniowemu, zamykając zawór spustowy i odkręcając wszystkie niebieskie nakrętki ochronne – ciśnienie powinno wzrastać powoli – pozwól mu wzrosnąć do 4 barów, a następnie zamknij zawór napełniania i zamknij dopływ wody z sieci. Pozostaw na 24 godziny, aby sprawdzić, czy nie ma znaczących spadków ciśnienia.

Serwisowanie rozdzielacza ogrzewania podłogowego

Regularne serwisowanie rozdzielacza ogrzewania podłogowego pomaga utrzymać system w dobrej kondycji i zapobiegać problemom. Serwisowanie obejmuje:

• Sprawdzenie ciśnienia w systemie: Regularnie kontroluj ciśnienie w systemie i uzupełniaj wodę, jeśli jest zbyt niskie.
• Kontrola pomp: Sprawdź, czy pompy działają prawidłowo.
• Sprawdzenie sterowania strefowego: Upewnij się, że każda strefa włącza się i wyłącza zgodnie z ustawieniami termostatów.
• Kontrola ustawień sterowników: Sprawdź, czy sterowniki są prawidłowo ustawione.
• Poszukiwanie wycieków: Regularnie sprawdzaj rozdzielacz i połączenia rur pod kątem wycieków.
• Odpowietrzanie systemu: W razie potrzeby odpowietrz system, aby usunąć nagromadzone powietrze.

Często zadawane pytania (FAQ)

Kto powinien instalować rozdzielacz ogrzewania podłogowego?

Instalację rozdzielacza ogrzewania podłogowego powinni przeprowadzać wykwalifikowani instalatorzy systemów ogrzewania podłogowego i hydraulicy.

Jak często należy serwisować rozdzielacz ogrzewania podłogowego?

Zaleca się przegląd systemu ogrzewania podłogowego raz w roku, w tym kontrolę rozdzielacza.

Czy mogę samodzielnie regulować rozdzielacz ogrzewania podłogowego?

Tak, regulacja przepływów za pomocą rotametrów jest zazwyczaj prosta i można ją wykonać samodzielnie. W przypadku bardziej zaawansowanych problemów, warto skonsultować się z instalatorem.

Co zrobić, gdy ogrzewanie podłogowe nie działa prawidłowo?

W pierwszej kolejności sprawdź, czy system nie jest zapowietrzony i czy przepływy są prawidłowo ustawione. Jeśli problem nie ustępuje, skontaktuj się z instalatorem.

Podsumowanie

Rozdzielacz ogrzewania podłogowego jest niezbędnym elementem systemu ogrzewania strefowego, umożliwiając precyzyjne sterowanie temperaturą w każdym pomieszczeniu. Wybór odpowiedniego rozdzielacza, prawidłowa instalacja i regularne serwisowanie to klucz do efektywnego i komfortowego ogrzewania podłogowego. Zrozumienie zasad działania rozdzielacza pozwala na lepsze wykorzystanie potencjału ogrzewania podłogowego i cieszenie się ciepłem w całym domu.
