Sprzęgło hydrauliczne w HVAC: wady i zalety

W systemach HVAC, czyli ogrzewania, wentylacji i klimatyzacji, sprzęgło hydrauliczne odgrywa istotną rolę, szczególnie w nowoczesnych instalacjach. Choć często chwalone za wspomaganie współpracy kotła z instalacją grzewczą, warto również zdawać sobie sprawę z potencjalnych wad tego rozwiązania. W tym artykule przyjrzymy się bliżej sprzęgłom hydraulicznym, analizując ich działanie, zalety oraz mniej oczywiste mankamenty, które mogą wpłynąć na efektywność i koszty eksploatacji systemu HVAC.

Jak działa sprzęgło hydrauliczne?

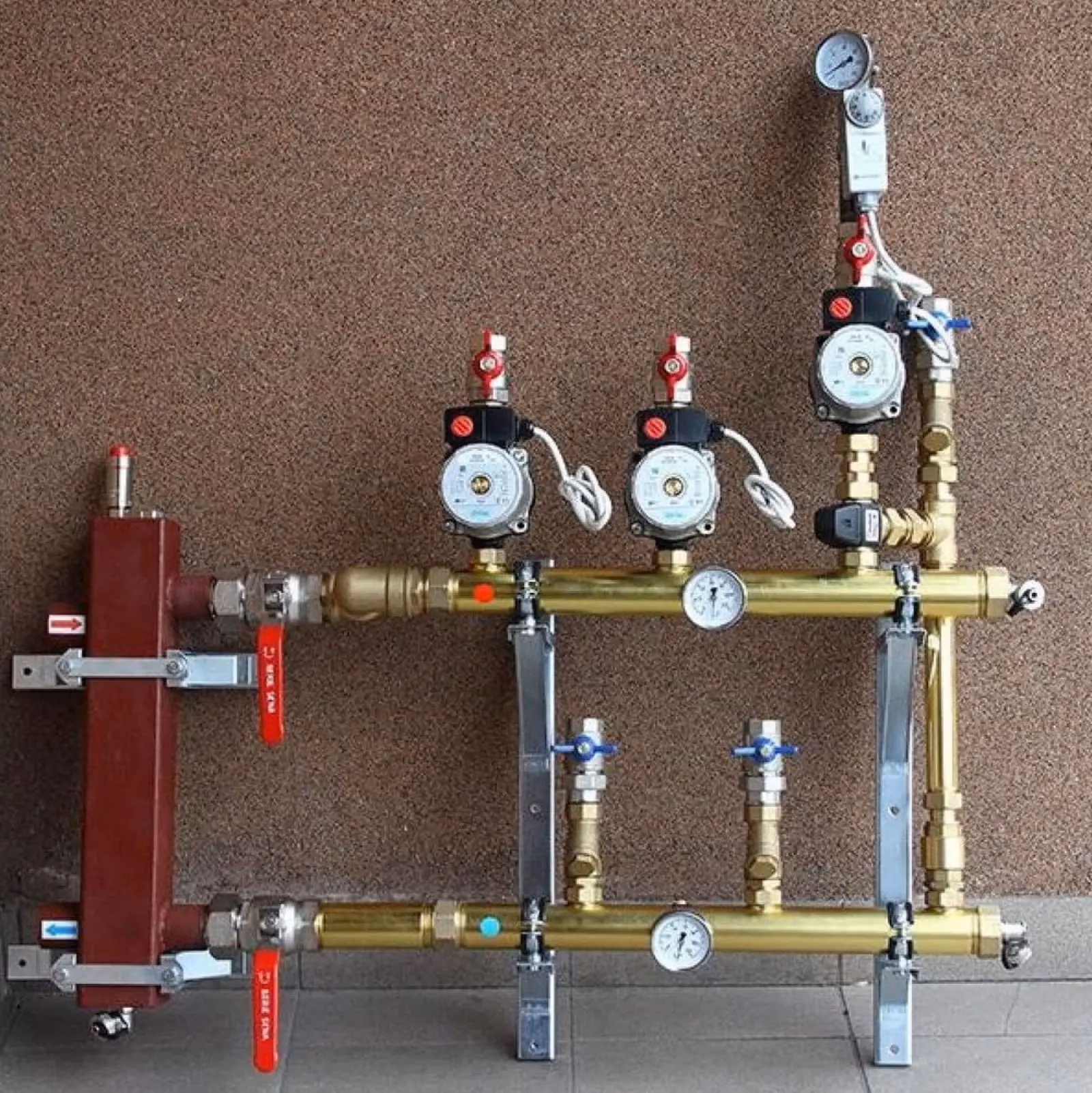

Sprzęgło hydrauliczne, w kontekście systemów grzewczych, to element instalacji, który oddziela hydraulicznie obieg kotła od obiegów grzewczych. Najczęściej ma formę zbiornika, do którego podłączone są rury zasilające i powrotne zarówno z kotła, jak i z instalacji grzewczej. Kluczową cechą sprzęgła hydraulicznego jest przegroda umieszczona wewnątrz zbiornika, która umożliwia mieszanie się wody z różnych obiegów w kontrolowany sposób. Dzięki temu, woda z obiegu kotłowego i obiegu grzewczego może się mieszać, ale przepływy w każdym z obiegów pozostają niezależne.

Głównym zadaniem sprzęgła hydraulicznego jest wspomaganie współpracy kotła z instalacją grzewczą. Jest to szczególnie istotne w sytuacjach, gdy natężenie przepływu wody w instalacji grzewczej znacząco różni się od przepływu wymaganego przez kocioł. Nowoczesne kotły wiszące, zwłaszcza kondensacyjne, charakteryzują się małą pojemnością wodną. W takich systemach utrzymanie minimalnego przepływu przez kocioł jest kluczowe dla jego prawidłowej pracy i uniknięcia przegrzewania. Sprzęgło hydrauliczne zapewnia ten minimalny przepływ w obiegu kotłowym, niezależnie od aktualnego zapotrzebowania na ciepło w instalacji grzewczej.

Zalety sprzęgła hydraulicznego w HVAC

• Ochrona kotła: Utrzymanie minimalnego przepływu przez kocioł, zapobiegając przegrzewaniu i wydłużając jego żywotność. Jest to szczególnie ważne dla kotłów kondensacyjnych, które są wrażliwe na zbyt niskie przepływy.
• Stabilna praca instalacji: Sprzęgło hydrauliczne stabilizuje pracę instalacji grzewczej, zwłaszcza w systemach z ogrzewaniem podłogowym, które wymagają niskiej temperatury zasilania i charakteryzują się dużą pojemnością wodną. Umożliwia efektywną współpracę kotła z różnymi obiegami grzewczymi.
• Łatwiejsze odpowietrzanie instalacji: Sprzęgło hydrauliczne, dzięki swojej konstrukcji, ułatwia odpowietrzanie instalacji grzewczej. Powietrze zbiera się w górnej części zbiornika, skąd można je łatwo usunąć.
• Eliminacja hałasu: Redukcja hałasu w instalacji grzewczej poprzez tłumienie przepływów i wibracji.
• Możliwość rozbudowy instalacji: Ułatwia rozbudowę instalacji grzewczej w przyszłości, umożliwiając podłączenie dodatkowych obiegów grzewczych bez zakłócania pracy istniejącego systemu.

Wady sprzęgła hydraulicznego

Mimo licznych zalet, sprzęgło hydrauliczne posiada również pewne wady, o których warto wiedzieć przed podjęciem decyzji o jego zastosowaniu w systemie HVAC. Chociaż poniższe wady mogą być inspirowane przykładami z motoryzacji, pewne analogie można odnaleźć również w kontekście systemów grzewczych.

Potencjalne problemy z przeniesieniem mocy cieplnej

Analogicznie do opisywanych w kontekście samochodów problemów z przeniesieniem mocy, w systemach grzewczych sprzęgło hydrauliczne, choć pośrednio, może wpływać na dynamikę dostarczania ciepła. Jeśli sprzęgło hydrauliczne jest źle dobrane lub ma niewystarczającą pojemność, może dojść do sytuacji, w której kocioł nie jest w stanie szybko dostarczyć wystarczającej ilości ciepła do instalacji grzewczej w momencie nagłego zapotrzebowania. Może to być odczuwalne na przykład przy szybkim wzroście zapotrzebowania na ciepło w budynku, gdy system ogrzewania podłogowego potrzebuje więcej energii do nagrzania pomieszczeń.

Ukryte koszty eksploatacji

W kontekście systemów HVAC, ukryte koszty eksploatacji sprzęgła hydraulicznego mogą nie być tak bezpośrednio związane z płynem hydraulicznym, jak w przypadku sprzęgieł samochodowych, ale nadal istnieją pewne aspekty, które mogą generować dodatkowe wydatki. Przede wszystkim, sprzęgło hydrauliczne, jako dodatkowy element instalacji, zwiększa złożoność systemu. To może przekładać się na potencjalnie wyższe koszty serwisu i konserwacji w dłuższej perspektywie. W przypadku awarii, diagnozowanie problemu w bardziej rozbudowanym systemie może być trudniejsze i czasochłonne. Dodatkowo, samo sprzęgło hydrauliczne, jako urządzenie, również może ulec awarii, co wiąże się z kosztami naprawy lub wymiany.

Wpływ na efektywność energetyczną

Chociaż sprzęgło hydrauliczne samo w sobie nie zużywa energii elektrycznej, jego obecność w systemie może wpływać na ogólną efektywność energetyczną instalacji. Jeśli sprzęgło hydrauliczne nie jest odpowiednio zaizolowane termicznie, może dochodzić do strat ciepła do otoczenia. Te straty, choć mogą być niewielkie, w skali roku mogą sumować się do znaczących wartości, zwiększając koszty ogrzewania. Ponadto, nieprawidłowo dobrane sprzęgło hydrauliczne może prowadzić do nieoptymalnej pracy pomp obiegowych, co również może negatywnie wpływać na zużycie energii elektrycznej przez cały system.

Trudności w diagnostyce awarii

Diagnostyka awarii w systemie HVAC wyposażonym w sprzęgło hydrauliczne może być bardziej skomplikowana niż w prostszych instalacjach. Problemy z przepływem, temperaturą czy ciśnieniem w poszczególnych obiegach mogą być trudniejsze do zlokalizowania, gdy system jest bardziej rozbudowany. Wymaga to od instalatorów i serwisantów większej wiedzy i doświadczenia w diagnozowaniu i rozwiązywaniu problemów w tego typu systemach. Często konieczne jest korzystanie z manometrów, termometrów i innych narzędzi diagnostycznych, aby precyzyjnie zidentyfikować przyczynę problemu.

Ograniczenia w zastosowaniu w małych instalacjach

W bardzo małych instalacjach grzewczych, na przykład w małych mieszkaniach, zastosowanie sprzęgła hydraulicznego może być niepotrzebne i nieekonomiczne. W takich przypadkach, prostsze rozwiązania instalacyjne mogą być wystarczające i bardziej opłacalne. Sprzęgło hydrauliczne jest szczególnie przydatne w rozbudowanych systemach, z wieloma obiegami grzewczymi, różnymi odbiornikami ciepła (grzejniki, ogrzewanie podłogowe) i skomplikowaną automatyką. W małych, prostych instalacjach, jego korzyści mogą być minimalne, a dodatkowe koszty i złożoność systemu nieuzasadnione.

Wpływ na komfort – nie zawsze pozytywny

Choć sprzęgło hydrauliczne ma poprawiać komfort użytkowania systemu grzewczego, w pewnych sytuacjach może mieć pośredni wpływ na odczucia użytkowników. Na przykład, jeśli sprzęgło hydrauliczne jest źle dobrane, a kocioł nie jest w stanie szybko zareagować na nagłe zapotrzebowanie na ciepło, użytkownicy mogą odczuwać opóźnienie w nagrzewaniu pomieszczeń. Może to być szczególnie problematyczne w systemach ogrzewania podłogowego, które charakteryzują się dużą inercją cieplną.

Wyzwania związane z naprawą i konserwacją

Naprawa i konserwacja systemu HVAC ze sprzęgłem hydraulicznym może być bardziej wymagająca niż w przypadku prostszych instalacji. Wymaga to od serwisantów specjalistycznej wiedzy na temat działania sprzęgieł hydraulicznych i całych systemów grzewczych. Regularne przeglądy i konserwacja są kluczowe dla zapewnienia prawidłowej pracy systemu i uniknięcia poważniejszych awarii. Warto pamiętać, że koszty serwisu bardziej skomplikowanych systemów mogą być wyższe.

Tabela porównawcza: Sprzęgło hydrauliczne vs. Brak sprzęgła hydraulicznego (w kontekście HVAC)

Najczęściej zadawane pytania (FAQ)

Kiedy stosuje się sprzęgło hydrauliczne w instalacjach grzewczych?

Sprzęgło hydrauliczne stosuje się w instalacjach grzewczych, gdy przepływ wody w obiegu kotłowym musi być niezależny od przepływu w obiegach grzewczych. Jest to szczególnie istotne w systemach z nowoczesnymi kotłami wiszącymi, ogrzewaniem podłogowym oraz w rozbudowanych instalacjach z wieloma obiegami grzewczymi.

Czy sprzęgło hydrauliczne jest zawsze konieczne?

Nie, sprzęgło hydrauliczne nie jest zawsze konieczne. W prostych instalacjach grzewczych, zwłaszcza z tradycyjnymi kotłami stojącymi i grzejnikami, można z powodzeniem funkcjonować bez sprzęgła hydraulicznego. Decyzja o zastosowaniu sprzęgła hydraulicznego powinna być podejmowana indywidualnie, w zależności od specyfiki danej instalacji.

Jakie są objawy awarii sprzęgła hydraulicznego?

Awaria sprzęgła hydraulicznego w systemie HVAC nie jest typowa, ponieważ jest to element pasywny. Problemy mogą wynikać z nieszczelności, korozji lub zanieczyszczenia. Objawy mogą być trudne do jednoznacznego powiązania ze sprzęgłem, ale mogą obejmować: nieprawidłową pracę kotła, problemy z nagrzewaniem pomieszczeń, hałas w instalacji, wycieki wody.

Jak dbać o sprzęgło hydrauliczne?

Sprzęgło hydrauliczne nie wymaga specjalnej konserwacji, poza regularnymi przeglądami całej instalacji grzewczej. Ważne jest, aby dbać o czystość wody w instalacji, regularnie odpowietrzać system i kontrolować ciśnienie. W przypadku zauważenia jakichkolwiek nieprawidłowości, należy skontaktować się z instalatorem lub serwisantem.

Czy sprzęgło hydrauliczne wpływa na zużycie paliwa?

Sprzęgło hydrauliczne samo w sobie nie zużywa paliwa. Jednak nieprawidłowo dobrane lub zaizolowane sprzęgło hydrauliczne może pośrednio wpływać na efektywność energetyczną systemu, co może skutkować wyższym zużyciem paliwa lub energii elektrycznej przez cały system grzewczy.

Podsumowanie

Sprzęgło hydrauliczne jest użytecznym elementem w systemach HVAC, szczególnie w nowoczesnych i rozbudowanych instalacjach. Zapewnia ochronę kotła, stabilizuje pracę instalacji i ułatwia jej eksploatację. Jednak, jak każde rozwiązanie, ma również pewne wady. Zwiększa złożoność systemu, może potencjalnie wpływać na koszty i wymaga specjalistycznej wiedzy przy naprawie i konserwacji. Decyzja o zastosowaniu sprzęgła hydraulicznego powinna być świadoma i przemyślana, uwzględniająca specyfikę danej instalacji, oczekiwania użytkowników oraz potencjalne korzyści i koszty. Regularny serwis i dbałość o stan techniczny całego systemu HVAC, w tym sprzęgła hydraulicznego, są kluczowe dla zapewnienia jego długotrwałej i bezproblemowej pracy.
