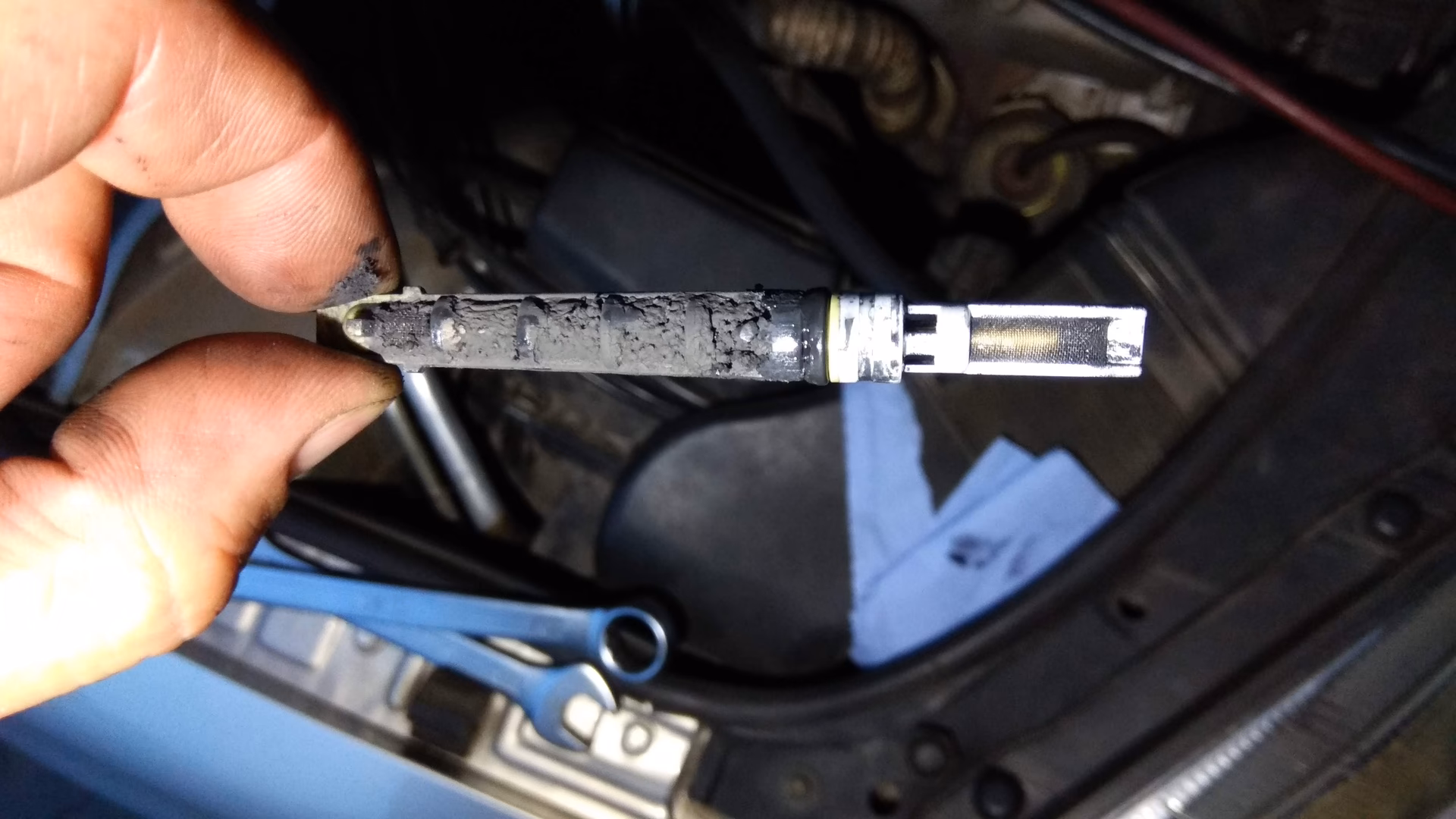

Volkswagen Passat B5, popularny model na polskich drogach, znany jest ze swojej niezawodności i komfortu. Jednak, jak każde auto, nie jest wolny od drobnych awarii. Jedną z usterek, którą wielu kierowców może rozwiązać samodzielnie, jest problem z bezpiecznikami i przekaźnikami, w tym z przekaźnikiem klimatyzacji. Zlokalizowanie właściwego elementu jest kluczowe do szybkiej naprawy. W tym artykule szczegółowo omówimy, gdzie znajduje się przekaźnik klimatyzacji w Passacie B5, a także gdzie szukać innych ważnych bezpieczników i przekaźników w tym modelu.
Rola Bezpieczników i Przekaźników w VW Passat B5
Zanim przejdziemy do lokalizacji przekaźnika klimatyzacji, warto zrozumieć, jaką rolę pełnią bezpieczniki i przekaźniki w samochodzie. Bezpieczniki chronią instalację elektryczną przed przeciążeniami i zwarciami. Gdy prąd w obwodzie staje się zbyt wysoki, bezpiecznik przepala się, przerywając obwód i chroniąc droższe komponenty. Z kolei przekaźniki to przełączniki elektromagnetyczne, które pozwalają na sterowanie obwodami elektrycznymi o dużym natężeniu prądu za pomocą sygnału o niskim natężeniu. Są one niezbędne do działania wielu układów w samochodzie, w tym klimatyzacji, świateł, pompy paliwa i wielu innych.
W przypadku awarii klimatyzacji w Passacie B5, pierwszym krokiem diagnostycznym często jest sprawdzenie bezpieczników i przekaźników związanych z tym układem. Prosta wymiana przepalonego bezpiecznika lub uszkodzonego przekaźnika może szybko przywrócić sprawność klimatyzacji, oszczędzając czas i pieniądze na wizytę w warsztacie.
Gdzie Znajdują się Skrzynki Bezpiecznikowe w Passacie B5?
Volkswagen Passat B5 posiada kilka skrzynek bezpiecznikowych, rozmieszczonych w różnych miejscach samochodu. Znajomość ich lokalizacji jest niezbędna do znalezienia przekaźnika klimatyzacji i innych elementów. W Passacie B5 znajdziemy:
- Główna skrzynka bezpiecznikowa w kabinie pasażerskiej: Jest to najbardziej dostępna skrzynka, umieszczona z boku deski rozdzielczej, po stronie kierowcy. Dostęp do niej uzyskujemy po otwarciu drzwi kierowcy i zdjęciu plastikowej osłony na boku deski rozdzielczej.
- Skrzynka przekaźników i bezpieczników pod kierownicą: Ta skrzynka znajduje się pod kolumną kierownicy, za osłoną. Dostęp do niej wymaga zazwyczaj demontażu dolnej osłony deski rozdzielczej po stronie kierowcy. To właśnie w tej skrzynce znajduje się przekaźnik klimatyzacji.
- Skrzynka bezpieczników w komorze silnika: Znajduje się w komorze silnika, zazwyczaj w pobliżu akumulatora lub po stronie kierowcy. Jest chroniona plastikową pokrywą.
Lokalizacja Przekaźnika Klimatyzacji w Passat B5
Przekaźnik klimatyzacji w Volkswagenie Passat B5 znajduje się w skrzynce przekaźników i bezpieczników umieszczonej pod kierownicą. Aby go zlokalizować, należy:
- Otworzyć drzwi kierowcy.
- Zlokalizować dolną osłonę deski rozdzielczej pod kierownicą.
- Zdemontować osłonę (zazwyczaj jest mocowana na zatrzaski lub śruby).
- Odsłonić skrzynkę przekaźników i bezpieczników.
- Zlokalizować schemat rozmieszczenia przekaźników (często znajduje się na wewnętrznej stronie pokrywy skrzynki lub w instrukcji obsługi pojazdu).
- Na schemacie odszukać przekaźnik klimatyzatora. W Passacie B5 B5 przekaźnik klimatyzacji zazwyczaj oznaczony jest jako pozycja numer 4 w skrzynce przekaźników pod kierownicą.
Poniżej przedstawiamy tabele z rozkładem bezpieczników i przekaźników w skrzynkach Passata B5, które pomogą Ci zlokalizować przekaźnik klimatyzacji oraz inne elementy.
Skrzynka bezpiecznikowa w kabinie pasażerskiej (strona kierowcy)
Ta skrzynka znajduje się z boku deski rozdzielczej, po stronie kierowcy.
| Nr | Układ |
|---|---|
| 1 | Podgrzewane spryskiwacze |
| 2 | Kierunkowskazy |
| 3 | Oświetlenie schowka, urządzenie klimatyzacyjne, dźwignia wyboru biegu |
| 4 | Oświetlenie tablicy rejestracyjnej |
| 5 | Zespół wskaźników, ogrzewanie siedzenia, urządzenie klimatyzacyjne |
| 6 | Sterownik urządzeń elektrycznych zwiększających komfort |
| 7 | ABS |
| 8 | Automatyczna regulacja świateł przednich |
| 9 | Ogrzewanie lusterka, pamięć regulacji siedzenia lub czujnik parkowania |
| 10 | Zmieniarka CD |
| 11 | Tempomat (automatyczna skrzynia biegów) |
| 12 | Diagnostyka pokładowa |
| 13 | Światła hamowania |
| 14 | Sterownik urządzeń elektrycznych zwiększających komfort: regulacja lusterka, podnoszenie szyb, centralna blokada drzwi |
| 15 | Zespół wskaźników, automatyczna skrzynka przekładniowa |
| 16 | ABS |
| 17 | Nawigacja |
| 18 | Światło drogowe prawe |
| 19 | Światło drogowe lewe |
| 20 | Światło mijania prawe |
| 21 | Światło mijania lewe |
| 22 | Światło tylne i pozycyjne prawe |
| 23 | Światło tylne i pozycyjne lewe |
| 24 | Wycieraczka, pompa spryskiwaczy |
| 25 | Dmuchawa świeżego powietrza, układ obiegu powietrza, urządzenie klimatyzacyjne |
| 26 | Ogrzewanie szyby tylnej i lusterka |
| 27 | Wycieraczka szyby tylnej |
| 28 | Pompa paliwa |
| 29 | Sterowanie silnikiem |
| 30 | Szyberdach |
| 31 | Światło cofania, tempomat, automatyczna skrzynia biegów |
| 32 | Sterowanie silnikiem |
| 33 | Zapalniczka |
| 34 | Sterowanie silnikiem, wtryskiwacze |
| 35 | Gniazdo przyczepy |
| 36 | Światła przeciwmgielne |
| 37 | Radio, nawigacja |
| 38 | Sterownik regulacji lusterek, zdalne odblokowywanie wlewu paliwa, podnoszenie szyb, centralna blokada drzwi |
| 39 | Światła awaryjne |
| 40 | Sygnał dźwiękowy |
| 41 | ABS |
| 42 | ABS |
| 43 | Sterowanie silnikiem |
| 44 | Ogrzewanie foteli |
Skrzynka przekaźników i bezpieczników pod kierownicą
To w tej skrzynce znajduje się przekaźnik klimatyzacji Passat B5.
| Nr | Układ |
|---|---|
| 1 | Przekaźnik wentylatora chłodnicy |
| 2 | Przekaźnik zdalnego odblokowywania pokrywy tylnej |
| 3 | Przekaźnik sprzęgła elektromagnetycznego |
| 4 | Przekaźnik klimatyzatora |
| 5 | Przekaźnik dodatkowej pompy oleju napędowego, przekaźnik wyłączania świateł do jazdy dziennej lub przekaźnik świateł drogowych |
| 6 | Przekaźnik oświetlenia dźwigni skrzyni biegów lub sterownik sygnalizacji alarmowej taksówki |
| 7 | Przekaźnik wycieraczek reflektorów |
| 8 | Przekaźnik świec żarowych lub przekaźnik wielofunkcyjny koła kierownicy |
| 9 | Przekaźnik wielofunkcyjny koła kierownicy |
| 10 | Przekaźnik reflektorów przeciwmgielnych lub przekaźnik dodatkowej pompy oleju napędowego |
| 11 | Przekaźnik przełączający głośnika na radioodbiornik lub telefon |
| 12 | Przekaźnik rozrusznika |
| 13 | Przekaźnik blokady rozrusznika |
| 1a | Przekaźnik sygnału akustycznego |
| 2b | Przekaźnik odciążający styku X |
| 3c | Przekaźnik częstotliwości pracy wycieraczek |
| 4d | Przekaźnik pompy paliwa lub przekaźnik świec żarowych V |
| V | Przekaźnik wycieraczki i czujników deszczu |
| VI | Przekaźnik wycieraczki i czujników deszczu |
| A | Bezpiecznik gniazdka I w bagażniku |
| B | Bezpiecznik gniazdka II w bagażniku |
| C | Bezpiecznik dla taksówek |
Dodatkowy panel przekaźników (za skrzynką pod kierownicą)
Za płytą przekaźników pod kierownicą może znajdować się dodatkowy panel z przekaźnikami i bezpiecznikami.
| Nr | Układ |
|---|---|
| 1 | — |
| 2 | — |
| 3 | Przekaźnik wentylatora chłodnicy |
| 4 | — |
| 5 | Przekaźnik wentylatora chłodnicy |
| 6 | Przekaźnik dodatkowej pracy wentylatora chłodnicy |
| 7 | Przekaźnik ABS i ESP |
| 8 | Przekaźnik wentylatora chłodnicy |
| 30A Bezpiecznik pompy hydraulicznej ABS | |
| 30A Bezpiecznik szyby | |
| 40A | |
| 60A Bezpiecznik wentylatora chłodziwa | |
| 5A Bezpiecznik wentylatora chłodziwa | |
| 30A | |
| 50A Bezpiecznik pompy hydraulicznej ABS | |
| 30A Wyłącznik automatyczny – fotel pasażera | |
| 30A Wyłącznik automatyczny – fotel kierowcy | |
| 30A System alarmowy z systemem ostrzegania przed kradzieżą | |
| 15A System alarmowy z systemem ostrzegania przed kradzieżą |
Skrzynka bezpiecznikowa w komorze silnika
Skrzynka bezpiecznikowa w komorze silnika.
| Nr | Układ |
|---|---|
| B | Bezpiecznik wtryskiwacza (S116) B Bezpiecznik pompy pomocniczej płynu chłodzącego silnika |
| D | Bezpiecznik pompy powietrza wtórnego (S130) |
| E | Bezpiecznik dla zacisku cewki zapłonowej (S115) |
| F | Bezpiecznik modułu sterowania silnikiem (ECM) (S102) |
| G | Bezpiecznik elektroniki silnikowej (S282) |
| 1 | Przekaźnik zasilania modułu sterowania silnika Motronic (167), kod silnika BDP |
| 2 | Przekaźnik pompy powietrza wtórnego (AIR) (373), (100) |
| 3 | Zasilanie ECU Motronic (429), (219) / Przekaźnik pomocniczej pompy płynu chłodzącego (EC) (53), (411) |
Jak Wymienić Bezpiecznik lub Przekaźnik?
Wymiana bezpiecznika lub przekaźnika w Passacie B5 jest stosunkowo prosta. Należy pamiętać o kilku ważnych zasadach:
- Wyłącz zapłon: Przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej, wyłącz zapłon i wyjmij kluczyk ze stacyjki.
- Zlokalizuj uszkodzony element: Korzystając ze schematów i tabel, zlokalizuj bezpiecznik lub przekaźnik odpowiedzialny za dany układ.
- Sprawdź bezpiecznik: Wyjmij bezpiecznik i sprawdź, czy jest przepalony. Przepalony bezpiecznik ma przerwany drucik wewnątrz obudowy.
- Sprawdź przekaźnik (opcjonalnie): Sprawdzenie przekaźnika jest bardziej skomplikowane i zazwyczaj wymaga specjalistycznego sprzętu. Jednak w przypadku podejrzenia uszkodzenia przekaźnika, można spróbować zamienić go na identyczny przekaźnik z innego, mniej istotnego układu (jeśli taki jest dostępny) i sprawdzić, czy problem ustąpił.
- Wymień bezpiecznik: Zastąp przepalony bezpiecznik nowym, o identycznym amperażu. Wartość amperażu jest zazwyczaj oznaczona na obudowie bezpiecznika. Nigdy nie należy stosować bezpieczników o wyższym amperażu, ponieważ może to spowodować uszkodzenie instalacji elektrycznej.
- Sprawdź działanie układu: Po wymianie bezpiecznika lub przekaźnika, sprawdź, czy dany układ działa poprawnie.
Ważne Wskazówki
- Zawsze miej zapasowe bezpieczniki: Warto wozić w samochodzie zestaw zapasowych bezpieczników o różnych amperażach.
- Korzystaj z instrukcji obsługi: Instrukcja obsługi pojazdu zawiera szczegółowe informacje o lokalizacji i funkcji bezpieczników i przekaźników w Twoim Passacie B5.
- W razie wątpliwości skonsultuj się z mechanikiem: Jeśli nie jesteś pewien, jak zlokalizować lub wymienić bezpiecznik lub przekaźnik, skonsultuj się z wykwalifikowanym mechanikiem.
Podsumowanie
Znajomość lokalizacji przekaźnika klimatyzacji i innych bezpieczników i przekaźników w Volkswagenie Passat B5 może okazać się bardzo przydatna w przypadku drobnych awarii elektrycznych. Samodzielna wymiana bezpiecznika to prosta czynność, którą może wykonać każdy kierowca, oszczędzając czas i pieniądze. Pamiętaj jednak o bezpieczeństwie i zawsze stosuj bezpieczniki o odpowiednich parametrach. Mamy nadzieję, że ten artykuł pomógł Ci zlokalizować przekaźnik klimatyzacji w Twoim Passacie B5 i zrozumieć rolę bezpieczników i przekaźników w tym popularnym modelu Volkswagena.
FAQ - Najczęściej zadawane pytania
- Gdzie dokładnie znajduje się przekaźnik klimatyzacji w Passat B5?
- Przekaźnik klimatyzacji w Passat B5 znajduje się w skrzynce przekaźników i bezpieczników pod kierownicą, pozycja numer 4.
- Czy mogę samodzielnie wymienić przekaźnik klimatyzacji?
- Tak, wymiana przekaźnika klimatyzacji jest zazwyczaj prosta i można ją wykonać samodzielnie, jeśli zlokalizujesz właściwy przekaźnik i masz nowy na wymianę.
- Jakie bezpieczniki są związane z klimatyzacją w Passat B5?
- Z klimatyzacją związane są bezpieczniki w głównej skrzynce bezpiecznikowej w kabinie pasażerskiej, np. pozycja 3 i 5 (urządzenie klimatyzacyjne), oraz bezpieczniki w komorze silnika związane z wentylatorami chłodnicy.
- Co zrobić, jeśli po wymianie przekaźnika klimatyzacja nadal nie działa?
- Jeśli po wymianie przekaźnika klimatyzacja nadal nie działa, problem może być bardziej złożony i wymagać diagnostyki w warsztacie. Mogą to być problemy z czynnikiem chłodniczym, sprężarką klimatyzacji lub innymi elementami układu.
- Czy schematy bezpieczników są takie same dla wszystkich Passatów B5?
- Schematy bezpieczników mogą się nieznacznie różnić w zależności od rocznika i wersji wyposażenia Passata B5. Zawsze warto sprawdzić schemat w instrukcji obsługi swojego pojazdu lub na naklejce wewnątrz pokrywy skrzynki bezpiecznikowej.
