Nagrzewnica wstępna w rekuperatorze: Po co?

Systemy rekuperacji zyskują na popularności jako energooszczędne rozwiązanie wentylacyjne, zapewniające świeże powietrze w pomieszczeniach przy jednoczesnym minimalizowaniu strat ciepła. Jednak w klimacie, gdzie temperatury spadają poniżej zera, kluczowym elementem staje się nagrzewnica wstępna. Ale po co właściwie nagrzewnica w rekuperatorze? Odpowiedź jest prostsza, niż mogłoby się wydawać, a jej zrozumienie jest fundamentalne dla prawidłowego i efektywnego działania całego systemu.

Dlaczego nagrzewnica wstępna jest niezbędna w rekuperatorze?

Głównym zadaniem nagrzewnicy wstępnej w rekuperatorze jest ochrona wymiennika ciepła przed zamarzaniem. Wymiennik ciepła to serce rekuperatora, gdzie następuje wymiana energii cieplnej pomiędzy powietrzem wywiewanym z budynku a powietrzem nawiewanym z zewnątrz. W okresie zimowym, kiedy temperatura powietrza zewnętrznego spada poniżej punktu zamarzania wody, wilgoć zawarta w powietrzu wywiewanym może skraplać się i zamarzać na powierzchni wymiennika.

Zamarznięty wymiennik ciepła to poważny problem, który może prowadzić do:

• Zmniejszenia efektywności rekuperacji: Lód blokuje przepływ powietrza, ograniczając wymianę ciepła i obniżając sprawność całego systemu.
• Uszkodzenia wymiennika: Rozszerzający się lód może deformować lub nawet uszkodzić delikatne elementy wymiennika ciepła.
• Przestoju systemu: W skrajnych przypadkach zamarznięcie wymiennika może całkowicie uniemożliwić pracę rekuperatora.

Nagrzewnica wstępna, montowana przed wymiennikiem ciepła, podgrzewa powietrze nawiewane z zewnątrz do temperatury dodatniej. Dzięki temu wilgoć z powietrza wywiewanego nie zamarza na wymienniku, zapewniając ciągłą i efektywną pracę rekuperatora nawet w najmroźniejsze dni. Można powiedzieć, że nagrzewnica wstępna to ubezpieczenie dla naszego systemu rekuperacji przed negatywnymi skutkami niskich temperatur.

Rodzaje nagrzewnic wstępnych

Na rynku dostępne są różne rodzaje nagrzewnic wstępnych, które można dopasować do specyficznych potrzeb i warunków instalacji. Najczęściej spotykane są:

• Elektryczne nagrzewnice wstępne: Są to najpopularniejsze i najłatwiejsze w montażu nagrzewnice. Wykorzystują energię elektryczną do podgrzewania powietrza. Charakteryzują się szybkim czasem reakcji i precyzyjną regulacją temperatury. Dostępne są w różnych mocach, co pozwala na dobranie odpowiedniego modelu do wielkości systemu wentylacyjnego.
• Wodne nagrzewnice wstępne: Wykorzystują ciepłą wodę z instalacji centralnego ogrzewania do podgrzewania powietrza. Są bardziej energooszczędne w eksploatacji niż nagrzewnice elektryczne, szczególnie w budynkach wyposażonych w kotły kondensacyjne lub pompy ciepła. Wymagają jednak bardziej skomplikowanego montażu, ponieważ konieczne jest podłączenie do instalacji wodnej.

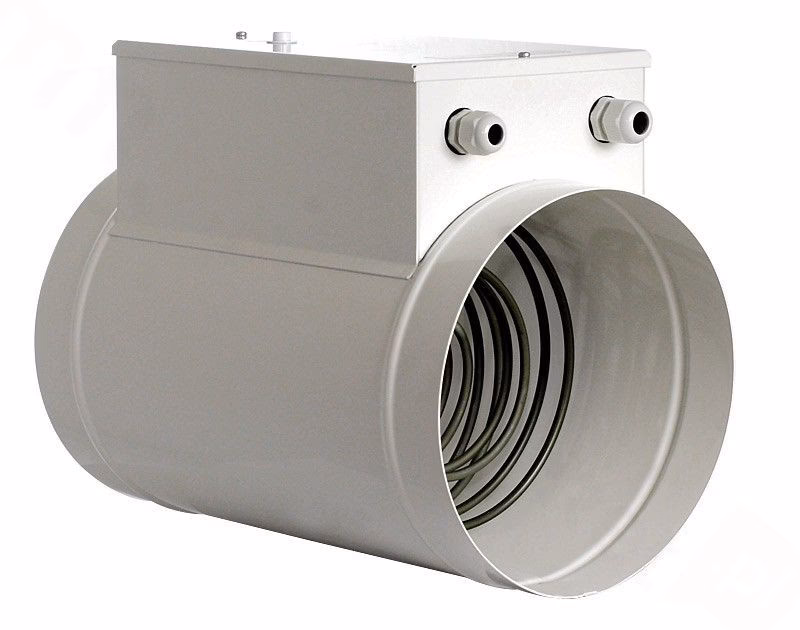

Budowa i działanie elektrycznej nagrzewnicy wstępnej kanałowej

Elektryczna nagrzewnica wstępna kanałowa, taka jak NKP125-1,2-1, składa się z kilku kluczowych elementów:

• Obudowa: Zwykle wykonana ze stali ocynkowanej, zapewniającej trwałość i odporność na korozję. Często posiada izolację termiczną z wełny mineralnej, minimalizującą straty ciepła.
• Element grzewczy: Wykonany ze stali nierdzewnej, odpowiada za podgrzewanie przepływającego powietrza.
• Puszka sterownicza: Zawiera elementy elektryczne, zabezpieczenia termiczne (termostat automatyczny i termostat awaryjny z resetem ręcznym) oraz złącza do podłączenia zasilania i sterowania.
• Zabezpieczenia termiczne: Chronią nagrzewnicę przed przegrzaniem, zapewniając bezpieczną pracę. Termostat automatyczny restartuje nagrzewnicę po obniżeniu temperatury, natomiast termostat awaryjny wymaga ręcznego resetu w przypadku poważniejszego przegrzania.

Działanie elektrycznej nagrzewnicy wstępnej jest proste: powietrze przepływające przez kanał wentylacyjny przechodzi przez element grzewczy, który podnosi jego temperaturę. Nagrzewnica jest sterowana przez system automatyki rekuperatora, który włącza ją w momencie, gdy temperatura powietrza zewnętrznego spada poniżej określonego poziomu, minimalizując zużycie energii elektrycznej tylko do niezbędnego minimum.

Montaż nagrzewnicy wstępnej

Montaż nagrzewnicy wstępnej kanałowej jest stosunkowo prosty i można go przeprowadzić samodzielnie, o ile posiada się podstawową wiedzę z zakresu wentylacji. Kluczowe kroki montażowe to:

1. Wybór odpowiedniego miejsca montażu: Nagrzewnicę montuje się w kanale wentylacyjnym nawiewnym, przed rekuperatorem. Należy upewnić się, że jest wystarczająco miejsca na montaż i dostęp do puszki sterowniczej.
2. Podłączenie kanałów wentylacyjnych: Nagrzewnicę łączy się z kanałami wentylacyjnymi za pomocą łączników. Należy zwrócić uwagę na kierunek przepływu powietrza, który jest oznaczony strzałką na obudowie nagrzewnicy.
3. Podłączenie elektryczne: Nagrzewnicę podłącza się do sterownika rekuperatora za pomocą dołączonego kabla. Należy upewnić się, że połączenia są prawidłowe i bezpieczne.
4. Sprawdzenie działania: Po zamontowaniu nagrzewnicy należy sprawdzić jej działanie, upewniając się, że prawidłowo podgrzewa powietrze i reaguje na sygnały sterujące z rekuperatora.

Ważne jest, aby podczas montażu zachować odpowiednią pozycję nagrzewnicy. W pozycji poziomej puszka sterownicza powinna być skierowana pokrywą do góry, dopuszczalne odchylenie to maksymalnie 90 stopni. Niedopuszczalne jest montowanie puszki pokrywą do dołu.

Dobór nagrzewnicy wstępnej

Dobór odpowiedniej mocy nagrzewnicy wstępnej jest kluczowy dla jej efektywnego działania. Zbyt słaba nagrzewnica może nie zapewnić wystarczającej ochrony przed zamarzaniem, natomiast zbyt mocna będzie generować niepotrzebne koszty energii elektrycznej. Przy doborze nagrzewnicy należy wziąć pod uwagę:

• Wydajność rekuperatora: Moc nagrzewnicy powinna być dostosowana do przepływu powietrza w systemie wentylacyjnym. Im większa wydajność rekuperatora, tym mocniejsza nagrzewnica może być potrzebna.
• Minimalną temperaturę zewnętrzną: W regionach o bardzo niskich temperaturach zimą, wymagana będzie nagrzewnica o większej mocy.
• Diagram doboru nagrzewnicy: Producenci często udostępniają diagramy doboru, które ułatwiają wybór odpowiedniej nagrzewnicy na podstawie wydajności systemu i minimalnej temperatury zewnętrznej. Na przykład, dla centrali VUT 350 VB EC A21 przy wydajności 220 m³/h i temperaturze zewnętrznej -15°C, nagrzewnica NKP 160-1.2-1 o mocy 1,2 kW będzie odpowiednia.

Konserwacja nagrzewnicy wstępnej

Regularna konserwacja nagrzewnicy wstępnej jest ważna dla zapewnienia jej długotrwałej i bezawaryjnej pracy. Konserwacja obejmuje przede wszystkim:

• Sprawdzanie połączeń: Należy regularnie sprawdzać połączenia gwintowe, nitowe, spawane oraz elektryczne, upewniając się, że są dokręcone i nieuszkodzone.
• Czyszczenie elementów grzewczych: Powierzchnię elementów grzewczych należy regularnie oczyszczać z kurzu i zanieczyszczeń, które mogą obniżać efektywność grzania.
• Sprawdzanie zabezpieczeń termicznych: Okresowo warto sprawdzić działanie termostatów zabezpieczających, aby upewnić się, że prawidłowo chronią nagrzewnicę przed przegrzaniem.

Podsumowanie

Nagrzewnica wstępna w rekuperatorze to niezbędny element, szczególnie w klimacie o chłodnych zimach. Jej głównym zadaniem jest ochrona wymiennika ciepła przed zamarzaniem, co zapewnia ciągłą i efektywną pracę systemu rekuperacji. Wybór odpowiedniego rodzaju i mocy nagrzewnicy, prawidłowy montaż oraz regularna konserwacja to kluczowe czynniki wpływające na jej niezawodność i żywotność. Inwestycja w nagrzewnicę wstępną to inwestycja w komfort, zdrowie i oszczędność energii w Twoim domu przez cały rok.

Często zadawane pytania (FAQ)

Czy nagrzewnica wstępna jest zawsze potrzebna w rekuperatorze?

Nie zawsze, ale jest wysoce zalecana w regionach, gdzie temperatura zimą spada poniżej zera. W cieplejszym klimacie może nie być konieczna, ale w większości Polski i Europy Środkowej jest to element niezbędny.

Jaką moc nagrzewnicy wstępnej wybrać?

Moc nagrzewnicy zależy od wydajności rekuperatora i minimalnej temperatury zewnętrznej. Należy skorzystać z diagramów doboru producenta lub skonsultować się ze specjalistą.

Czy mogę zamontować nagrzewnicę wstępną samodzielnie?

Tak, montaż jest stosunkowo prosty, ale wymaga podstawowej wiedzy z zakresu wentylacji i elektryki. W razie wątpliwości warto skorzystać z pomocy fachowca.

Jak często należy konserwować nagrzewnicę wstępną?

Zaleca się przegląd i konserwację nagrzewnicy przynajmniej raz w roku, najlepiej przed sezonem grzewczym.

Czy nagrzewnica wstępna zużywa dużo energii elektrycznej?

Zużycie energii zależy od mocy nagrzewnicy i czasu jej pracy. Systemy automatyki rekuperatorów minimalizują zużycie energii, włączając nagrzewnicę tylko wtedy, gdy jest to konieczne.
