Czerpnia i Wyrzutnia Obok Siebie? Kluczowe Zasady

Systemy wentylacji mechanicznej, klimatyzacji i rekuperacji są nieodzownym elementem nowoczesnych budynków, zapewniając komfortowe i zdrowe środowisko wewnętrzne. Kluczową rolę w tych systemach odgrywają czerpnie i wyrzutnie powietrza. Prawidłowe ich rozmieszczenie i konstrukcja ma fundamentalne znaczenie dla efektywności i bezpieczeństwa całej instalacji. Jednym z często zadawanych pytań jest to, czy czerpnia i wyrzutnia mogą być umieszczone obok siebie. Odpowiedź na to pytanie nie jest jednoznaczna i wymaga uwzględnienia szeregu czynników, które omówimy w niniejszym artykule.

Rola czerpni i wyrzutni w systemie wentylacji

Zanim przejdziemy do kwestii wzajemnego położenia czerpni i wyrzutni, warto przypomnieć sobie, jaką funkcję pełnią te elementy w systemie wentylacyjnym.

• Czerpnia: Jej zadaniem jest pobieranie świeżego powietrza z zewnątrz budynku i dostarczanie go do systemu wentylacyjnego. Powietrze to, po odpowiednim uzdatnieniu (np. filtracji, ogrzaniu lub ochłodzeniu), trafia do pomieszczeń. Czerpnia pełni również funkcję ochronną, zapobiegając dostawaniu się do instalacji zanieczyszczeń, owadów, opadów atmosferycznych i innych niepożądanych elementów.
• Wyrzutnia: Odpowiada za usuwanie zużytego powietrza z budynku na zewnątrz. Powietrze to, zanieczyszczone dwutlenkiem węgla, wilgocią i innymi substancjami, jest odprowadzane z pomieszczeń i wydalane poza budynek. Wyrzutnia, podobnie jak czerpnia, chroni instalację przed czynnikami zewnętrznymi i tłumi hałas generowany przez system wentylacyjny.

Zarówno czerpnie, jak i wyrzutnie są niezbędne dla prawidłowego działania wentylacji. Ich właściwa lokalizacja i konstrukcja mają bezpośredni wpływ na jakość powietrza wewnątrz budynku, efektywność energetyczną systemu i komfort użytkowników.

Gdzie umieścić czerpnię i wyrzutnię? Ściana czy dach?

Wybór miejsca montażu czerpni i wyrzutni jest kluczowy i zależy od kilku czynników, przede wszystkim od lokalizacji centrali wentylacyjnej. Zasadą jest minimalizacja długości przewodów wentylacyjnych łączących te elementy z rekuperatorem. Krótsze przewody to mniejsze opory powietrza, niższe zużycie energii przez wentylatory i mniejsze straty ciepła.

W praktyce najczęściej spotykamy dwa rozwiązania:

• Montaż na dachu: Rozwiązanie to jest popularne, gdy centrala wentylacyjna znajduje się na poddaszu. Czerpnia i wyrzutnia umieszczane są wówczas w połaci dachu lub na ścianach szczytowych w górnej ich części. Montaż na dachu często ułatwia zachowanie odpowiednich odległości od potencjalnych źródeł zanieczyszczeń i przeszkód.

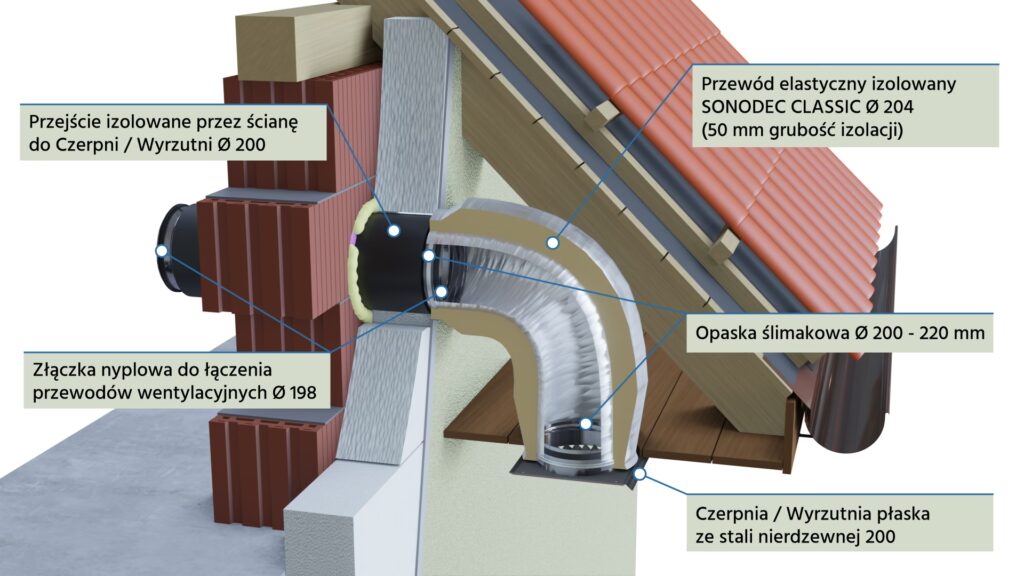

• Montaż na ścianie: Stosowany, gdy centrala wentylacyjna umieszczona jest w pomieszczeniach parteru, takich jak garaż, kotłownia czy pomieszczenie gospodarcze. Czerpnia i wyrzutnia montowane są wówczas w ścianach zewnętrznych budynku. W tym przypadku szczególną uwagę należy zwrócić na zachowanie odpowiednich odległości od okien, drzwi, kominów i innych elementów budynku oraz sąsiednich budynków.

Niezależnie od wybranej lokalizacji, czerpnia nie może być umieszczana bezpośrednio nad powierzchnią terenu. Rozporządzenie Ministra Infrastruktury określa minimalną wysokość na 2 metry lub co najmniej 1,5 raza wyżej niż maksymalny poziom pokrywy śnieżnej. Ma to na celu zapobieganie zasysaniu zanieczyszczeń z poziomu gruntu i zapewnienie dostępu świeżego powietrza.

Bezpieczna lokalizacja czerpni i wyrzutni - kluczowe odległości

Bezpieczeństwo i efektywność systemu wentylacji zależą w dużej mierze od prawidłowej lokalizacji czerpni i wyrzutni. Należy unikać miejsc narażonych na zanieczyszczenia i zapewnić odpowiednie odległości od różnych elementów budynku.

Lokalizacja czerpni:

• Strona budynku: Najlepiej umieścić czerpnię na ścianie zacienionej, najlepiej północnej. Ściana południowa jest zbyt mocno nagrzewana, a zachodnia może być narażona na silne wiatry zachodnie, które dominują w Polsce, co może zakłócać pracę wentylacji.
• Unikanie zanieczyszczeń: Czerpnia musi być zlokalizowana w miejscu wolnym od zanieczyszczeń, takich jak spaliny z komina, wywiewki kanalizacyjne, ruchliwe ulice czy parkingi. Należy zachować odpowiednią odległość od tych źródeł zanieczyszczeń, określoną w przepisach.

Lokalizacja wyrzutni:

• Odległość od okien: Wyrzutnia musi być umieszczona w odległości minimum 3 metrów od okien znajdujących się na tym samym poziomie oraz minimum 2 metrów od okien położonych poniżej lub powyżej. Ma to na celu zapobieganie nawiewaniu zużytego powietrza z powrotem do budynku przez okna.
• Odległość od ścian sąsiednich budynków: To bardzo istotne ograniczenie. Minimalna odległość wyrzutni od ściany sąsiedniego budynku wynosi co najmniej 10 metrów, a w przypadku ściany bez okien - 8 metrów. Przepis ten ma na celu ochronę sąsiadów przed potencjalnymi uciążliwościami związanymi z wyrzutem powietrza.
• Rodzaj budynku: W przypadku budynków mieszkalnych, wyrzutnia w ścianie jest zazwyczaj dopuszczalna, ponieważ nie ma ryzyka wywiewu uciążliwych zapachów lub szkodliwych substancji chemicznych. Jednak w budynkach przemysłowych, usługowych czy gastronomicznych, gdzie mogą występować takie zagrożenia, wyrzutnia ścienna może być niedopuszczalna.

Szczegółowe wymagania dotyczące lokalizacji czerpni i wyrzutni reguluje Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Warto zapoznać się z tym dokumentem, aby upewnić się, że projektowana instalacja wentylacyjna spełnia wszystkie wymogi.

Czy czerpnia i wyrzutnia mogą być obok siebie? Przepisy i wyjątki

Wracając do kluczowego pytania: czy czerpnia i wyrzutnia mogą być umieszczone obok siebie? Przepisy zasadniczo tego nie zalecają, a wręcz nakazują zachowanie minimalnych odległości. § 152 ust. 10 wspomnianego Rozporządzenia Ministra Infrastruktury stanowi, że pomiędzy czerpnią a wyrzutnią należy zachować odległość:

• Nie mniejszą niż 10 metrów przy wyrzucie poziomym.
• Nie mniejszą niż 6 metrów przy wyrzucie pionowym.
• Dodatkowo, wyrzutnia powinna być usytuowana co najmniej 1 metr ponad czerpnią.

Te odległości mają na celu zapobieganie zjawisku recyrkulacji powietrza, czyli zasysania zużytego powietrza z wyrzutni z powrotem do czerpni. Recyrkulacja prowadzi do pogorszenia jakości powietrza w budynku, obniżenia efektywności wentylacji i wzrostu zużycia energii.

Jednak przepisy przewidują wyjątek od tej zasady. § 152 ust. 11 Rozporządzenia dopuszcza możliwość umieszczenia czerpni i wyrzutni obok siebie w następującym przypadku:

"W przypadku zastosowania zblokowanych urządzeń wentylacyjnych, obejmujących czerpnię i wyrzutnię powietrza, zapewniających skuteczny rozdział strumienia powietrza świeżego od wywiewanego z urządzenia wentylacyjnego."

Co to oznacza w praktyce? Chodzi o zastosowanie specjalnych czerpnio-wyrzutni zblokowanych, które są konstruowane w taki sposób, aby minimalizować ryzyko recyrkulacji, nawet przy bliskim sąsiedztwie czerpni i wyrzutni. Takie urządzenia wykorzystują przegrody, kierownice powietrza i inne rozwiązania konstrukcyjne, aby skutecznie oddzielić strumień powietrza nawiewanego od wywiewanego.

Zblokowane czerpnio-wyrzutnie - zalety i wady

Zblokowane czerpnio-wyrzutnie stanowią alternatywę dla tradycyjnego rozwiązania z oddzielnymi czerpniami i wyrzutniami. Mają one swoje zalety i wady, które warto rozważyć przy projektowaniu systemu wentylacji.

Zalety zblokowanych czerpnio-wyrzutni:

• Oszczędność miejsca: Zajmują mniej miejsca na elewacji lub dachu budynku, co może być istotne w przypadku ograniczonej przestrzeni.
• Uproszczenie instalacji: Montaż jest zazwyczaj prostszy i szybszy, ponieważ mamy do czynienia z jednym elementem zamiast dwóch oddzielnych.
• Oszczędność kosztów: W niektórych przypadkach, szczególnie przy skomplikowanej trasie przewodów wentylacyjnych, zastosowanie zblokowanej czerpnio-wyrzutni może prowadzić do oszczędności na materiałach i robociźnie, dzięki możliwości równoległego prowadzenia przewodów.
• Estetyka: Zblokowane urządzenia mogą być bardziej estetyczne i dyskretne na elewacji budynku.

Wady zblokowanych czerpnio-wyrzutni:

• Wyższy koszt zakupu: Zblokowane czerpnio-wyrzutnie są zazwyczaj droższe od tradycyjnych czerpni i wyrzutni.
• Potencjalnie mniejsza skuteczność rozdziału strumieni powietrza: Mimo zastosowanych rozwiązań konstrukcyjnych, w pewnych warunkach (np. silny wiatr) skuteczność rozdziału strumieni powietrza może być nieco niższa niż w przypadku oddzielnych czerpni i wyrzutni z zachowaniem odpowiednich odległości.
• Ograniczony wybór modeli: Oferta zblokowanych czerpni-wyrzutni jest wciąż mniejsza niż tradycyjnych rozwiązań.

Podsumowanie - kiedy można umieścić czerpnię i wyrzutnię obok siebie?

Podsumowując, zasadniczo czerpnia i wyrzutnia nie powinny być umieszczane obok siebie. Przepisy nakazują zachowanie minimalnych odległości, aby uniknąć recyrkulacji powietrza. Jednak istnieje wyjątek w postaci zblokowanych urządzeń wentylacyjnych, które, dzięki specjalnej konstrukcji, umożliwiają bliskie sąsiedztwo czerpni i wyrzutni bez ryzyka recyrkulacji.

Decyzja o zastosowaniu zblokowanej czerpni-wyrzutni powinna być podejmowana indywidualnie, po analizie konkretnych warunków i potrzeb. Warto rozważyć to rozwiązanie, gdy:

• Przestrzeń na elewacji lub dachu jest ograniczona.
• Trasa przewodów wentylacyjnych jest skomplikowana i zastosowanie tradycyjnych rozwiązań wiązałoby się z wyższymi kosztami.
• Estetyka elewacji jest ważnym czynnikiem.

Zawsze należy pamiętać, że bezpieczeństwo i efektywność wentylacji są najważniejsze. W przypadku wątpliwości, warto skonsultować się z projektantem instalacji HVAC, który pomoże dobrać optymalne rozwiązanie, uwzględniając wszystkie aspekty techniczne i prawne.

FAQ - Najczęściej zadawane pytania

Czy mogę umieścić czerpnię i wyrzutnię na tej samej ścianie?

Tak, jest to możliwe, ale pod warunkiem zachowania minimalnych odległości określonych w przepisach (10m poziomo, 6m pionowo) lub zastosowania zblokowanej czerpnio-wyrzutni.

Czy zblokowana czerpnia-wyrzutnia jest bezpieczna?

Tak, zblokowane czerpnie-wyrzutnie są bezpieczne, o ile są odpowiednio dobrane i zainstalowane. Muszą one zapewniać skuteczny rozdział strumieni powietrza, co potwierdzają odpowiednie certyfikaty i badania.

Czy zblokowana czerpnia-wyrzutnia jest droższa?

Zazwyczaj tak, zblokowane czerpnie-wyrzutnie są droższe od tradycyjnych rozwiązań. Jednak w pewnych sytuacjach, oszczędności na instalacji mogą zrekompensować wyższy koszt zakupu.

Gdzie najlepiej umieścić czerpnię?

Najlepiej na ścianie zacienionej, np. północnej, z dala od źródeł zanieczyszczeń i na odpowiedniej wysokości nad poziomem terenu.

Jakie przepisy regulują lokalizację czerpni i wyrzutni?

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
