Spadek Ciśnienia na Kratkach: Jak Obliczyć?

Czy kiedykolwiek słyszałeś ten dźwięk, gdy wentylator się włącza, a filtr w kratce nawiewnej uderza o obudowę? Zastanawiałeś się, czy to dobrze, czy źle dla Twojego systemu HVAC? Być może nawet przyszło Ci do głowy pytanie, jak bardzo ta kratka z filtrem powietrza powrotnego ogranicza przepływ powietrza w systemie i jak to wpływa na jego działanie. Na szczęście istnieje sposób, aby to sprawdzić.

Coraz więcej osób decyduje się na pomiary bilansowania powietrza, aby zrozumieć, jak dobrze działają ich systemy ogrzewania, wentylacji i klimatyzacji. W naszych systemach istnieje niewidoczny świat przepływu powietrza, ciśnień, temperatur, BTU, prędkości i watów, który ma ogromny wpływ na komfort i efektywność. Testowanie jest sposobem, w jaki możemy „zobaczyć”, co się tam dzieje, aby móc wprowadzić niezbędne ulepszenia w systemie. Robimy to od dziesięcioleci za pomocą testów elektrycznych i mechanicznych, ale nową, wschodzącą granicą jest zrozumienie i poprawa przepływu powietrza i dostarczania BTU. Te parametry można teraz mierzyć i weryfikować.

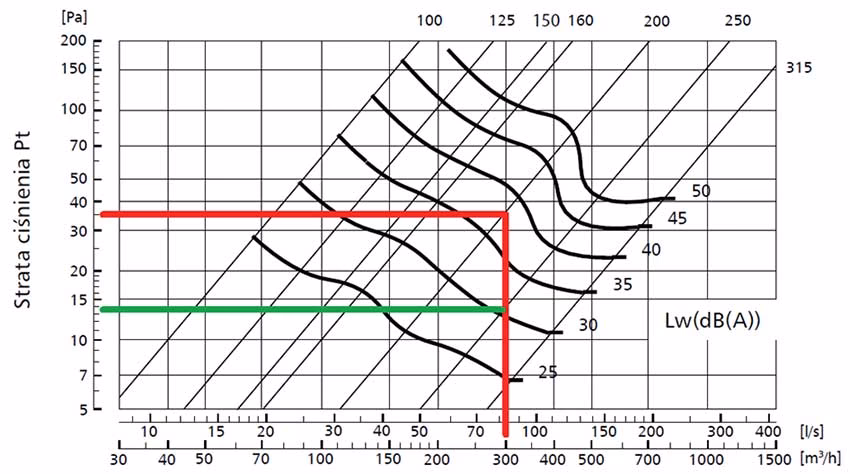

Jak Duży Spadek Ciśnienia?

Zanim nauczymy się mierzyć spadek ciśnienia na kratce filtracyjnej, ustalmy, co mówią nam nasze pomiary. Zasadą jest, że spadek ciśnienia na filtrach powietrza powrotnego i kratce filtracyjnej nie powinien przekraczać 25% znamionowego maksymalnego całkowitego zewnętrznego ciśnienia statycznego wentylatora systemu.

Oto jak określić tę wartość. Najpierw spójrz na tabliczkę znamionową centrali wentylacyjnej. Poszukaj na niej wartości Maksymalne Całkowite Zewnętrzne Ciśnienie Statyczne. Najczęściej będzie to 0,50 cala słupa wody (in. w.c.). Zazwyczaj oznacza to, że dopóki całkowite ciśnienie w systemie pozostaje poniżej 0,50 cala, wentylator dostarczy co najmniej 400 cfm/tonę (stopa sześcienna na minutę na tonę chłodniczą). Jest to wymagany przepływ powietrza potrzebny do wydajnej pracy systemu chłodzenia i efektywnego działania systemu.

Pomnóż znamionowe Całkowite Zewnętrzne Ciśnienie Statyczne przez zasadę 25%. Zatem 0,50 cala * 25% równa się idealnemu spadkowi ciśnienia na kratce filtracyjnej wynoszącemu 0,125 cala. W przypadku wentylatora o zmiennej prędkości obrotowej 1,00 cala, idealny spadek ciśnienia na filtrze powinien być mniejszy niż 0,25 cala (1,00 cala x 25%). Obliczając spadek ciśnienia tylko na filtrze, szukamy 20%, ale z kratką w zestawie, użyj zasady 25%.

Jednak zasady ogólne są zasadami ogólnymi, ponieważ kryje się za nimi coś więcej niż tylko to, co mówi zasada. Oto dalsza część historii.

Zdarzają się sytuacje, w których spadek ciśnienia na kratce filtracyjnej może przekroczyć 30% lub więcej znamionowego całkowitego zewnętrznego ciśnienia statycznego wentylatora. Dzieje się tak, gdy spadek ciśnienia na wymienniku i systemie kanałów jest wystarczająco niski, aby całkowite zewnętrzne ciśnienie statyczne systemu pozostało poniżej maksymalnej wartości, w tym nadmiernie restrykcyjnego filtra. Dopóki całkowite zewnętrzne ciśnienie statyczne systemu pozostaje mniejsze niż znamionowe maksimum, możesz użyć bardziej restrykcyjnego filtra.

Głównym powodem stosowania kratek filtracyjnych jest instalacja większej liczby filtrów w systemie. Wraz ze wzrostem powierzchni filtra, spadek ciśnienia, czyli ograniczenie spowodowane przez filtry, maleje. Dzieje się tak, ponieważ teraz przepuszczasz mniej powietrza na stopę kwadratową przez filtr. Jedna uwaga: jeśli zamierzasz filtrować powietrze na kratkach powietrza powrotnego, upewnij się, że kanały powrotne są odpowiednio duże i bardzo szczelne, w przeciwnym razie cząstki stałe obciążą wentylator i wymiennik, zanim się zorientujesz.

Czas na Test

Teraz, gdy wiesz, czego szukać w pomiarze spadku ciśnienia na kratce filtracyjnej, czas na test. Ponieważ obraz jest wart tysiąca słów, spójrz na rysunek [brak obrazka w tekście źródłowym, należy go pominąć].

Teraz, gdy masz już obraz, przyjrzyjmy się krokom testu. Najpierw włącz wentylator. Zwykle testujemy w trybie chłodzenia, ponieważ są to najtrudniejsze warunki, w jakich system będzie pracował.

Ustaw termostat w trybie chłodzenia, wentylator włączony i 55°F (12.7°C). Uruchom system na około 10 minut, aby wymiennik stał się mokry. Następnie wykonaj test.

Wybierz dobry manometr. Jeśli jest to miernik cyfrowy, upewnij się, że zakres jest odpowiedni. Od 0 do 5 cali (0-12.7 cm) dla taniego i od 0 do 10 cali (0-25.4 cm) dla dobrej jakości manometru. Ponieważ prawdziwi specjaliści od klimatyzacji mierzą ciśnienie w calach słupa wody, zaopatrz się w manometr, który mierzy w calach, a nie w paskalach. Jeśli używasz manometru analogowego, musi on zostać wyzerowany przed testowaniem i utrzymywany w poziomie podczas testowania.

Podłącz rurkę lub wąż ciśnieniowy do portu ujemnego na manometrze. Zwykle jest to prawy lub dolny port w większości manometrów. Pozostaw drugi lub dodatni port otwarty na ciśnienie w pomieszczeniu. Jeśli twój manometr ma tylko jeden port, podaruj go na cele charytatywne i zaopatrz się tak szybko, jak to możliwe w manometr odpowiedni do testowania klimatyzacji, który ma dwie sondy.

Przymocuj kątową końcówkę ciśnienia statycznego (taką jak pokazana na rysunku tutaj) do końca rurki. Włóż ją przez kratkę filtra i filtr zdecydowanym ruchem ręki dominującej.

Ciśnienie za filtrem jest zbierane przez końcówkę ciśnienia statycznego. Ciśnienie w pomieszczeniu jest zbierane przez otwarty port na manometrze. Różnica, czyli spadek ciśnienia na kratce filtra, pojawia się na manometrze.

Jeśli używasz miernika analogowego, a igła spada na lewo od zera, po prostu zmień wąż na drugi port na manometrze. Zrób to spokojnie, nikt nie wie, że popełniłeś błąd.

Teraz, gdy masz już odczyt, porównaj go z idealnym odczytem, który obliczyłeś. Jeśli odczyt ciśnienia jest mniejszy niż idealny spadek ciśnienia, gratulacje. Jeśli nie, masz możliwość poprawy wydajności systemu.

Korekty Filtrów

Możesz dokonać niezbędnych korekt, wymieniając filtr na mniej restrykcyjny, na który twój wentylator może sobie pozwolić w systemie. Jeśli potrzebne jest zwiększone filtrowanie z określonego powodu, będziesz musiał zwiększyć powierzchnię filtra. Można to zrobić, instalując więcej filtrów w systemie za pomocą dodatkowych kratek filtracyjnych powietrza powrotnego lub budując obudowę z wieloma filtrami po stronie powrotnej systemu. Możesz również zbadać jednostki filtrów HEPA, które są dostarczane w komplecie z własnym wentylatorem i mają niewielki lub żaden wpływ na ciśnienie w twoich systemach.

Teraz zaczyna się zabawa. Wyjdź i przetestuj kilka. Jak większość nowych rzeczy, które robimy, na początku będzie to trochę niezręczne, ale szybko to opanujesz. Nie zniechęcaj się, wiele filtrów ma dwa razy większy spadek ciśnienia, na jaki wentylator może sobie pozwolić, ale problemy w naszej branży to możliwości.

Dodaj ten test i test ciśnienia statycznego do wszystkich systemów, z którymi się spotykasz, i podwój swoją skuteczność, wyciągając głowę z pudełka i poszerzając horyzonty, mierząc, jak działa system, a nie tylko sprawdzając, czy działa, czy nie.

Podsumowanie

Obliczanie spadku ciśnienia na kratkach filtracyjnych jest kluczowe dla zapewnienia optymalnej wydajności systemów HVAC. Zrozumienie, jak mierzyć i interpretować te wartości, pozwala na identyfikację problemów z przepływem powietrza i wprowadzenie odpowiednich korekt. Regularne testowanie i konserwacja filtrów oraz kratek filtracyjnych to inwestycja w komfort, efektywność energetyczną i długowieczność systemu.
