Ogrzewanie Postojowe Sprinter: Lokalizacja i Montaż

Ogrzewanie postojowe to niezastąpiony element wyposażenia dla każdego użytkownika furgonetki Sprinter, szczególnie jeśli planujesz podróże w chłodniejsze rejony lub po prostu chcesz cieszyć się komfortową temperaturą wewnątrz pojazdu bez konieczności uruchamiania silnika. W tym artykule szczegółowo omówimy, gdzie zazwyczaj znajduje się ogrzewanie postojowe w furgonetce Sprinter, a także przejdziemy przez proces instalacji, krok po kroku, bazując na popularnych modelach ogrzewania, takich jak Espar. Zapewnimy kompleksowy przewodnik, który pomoże Ci zrozumieć lokalizację poszczególnych komponentów oraz prawidłowy montaż, abyś mógł cieszyć się ciepłem i komfortem w swoim Sprinterze.

Lokalizacja Ogrzewania Postojowego w Furgonetce Sprinter

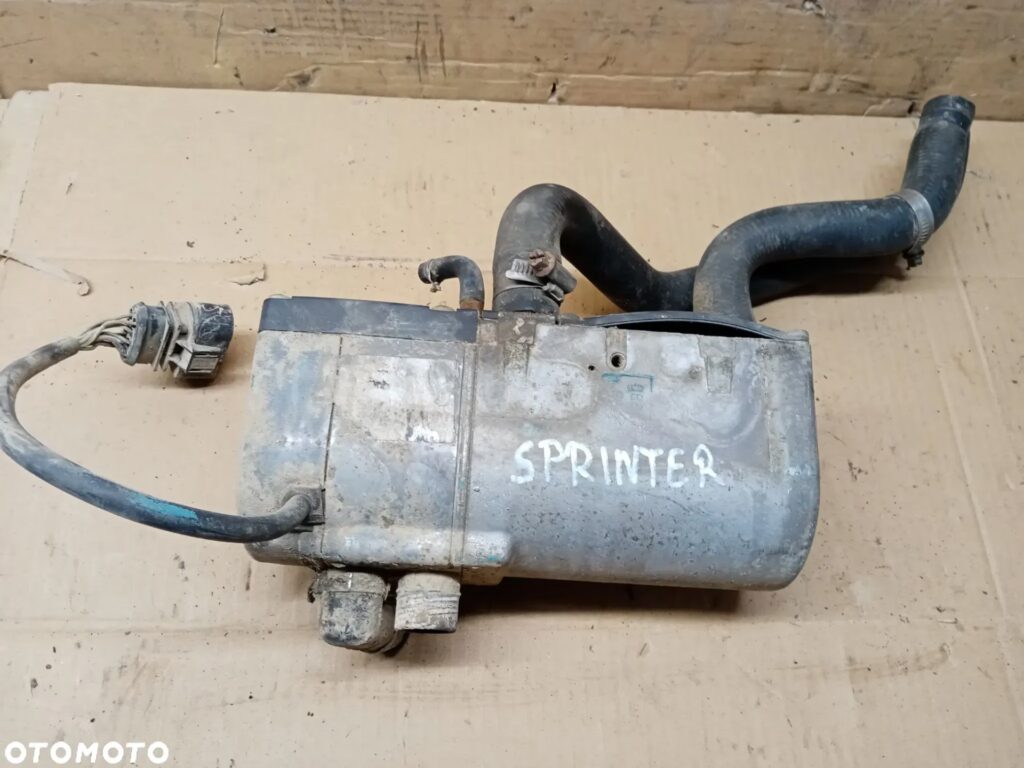

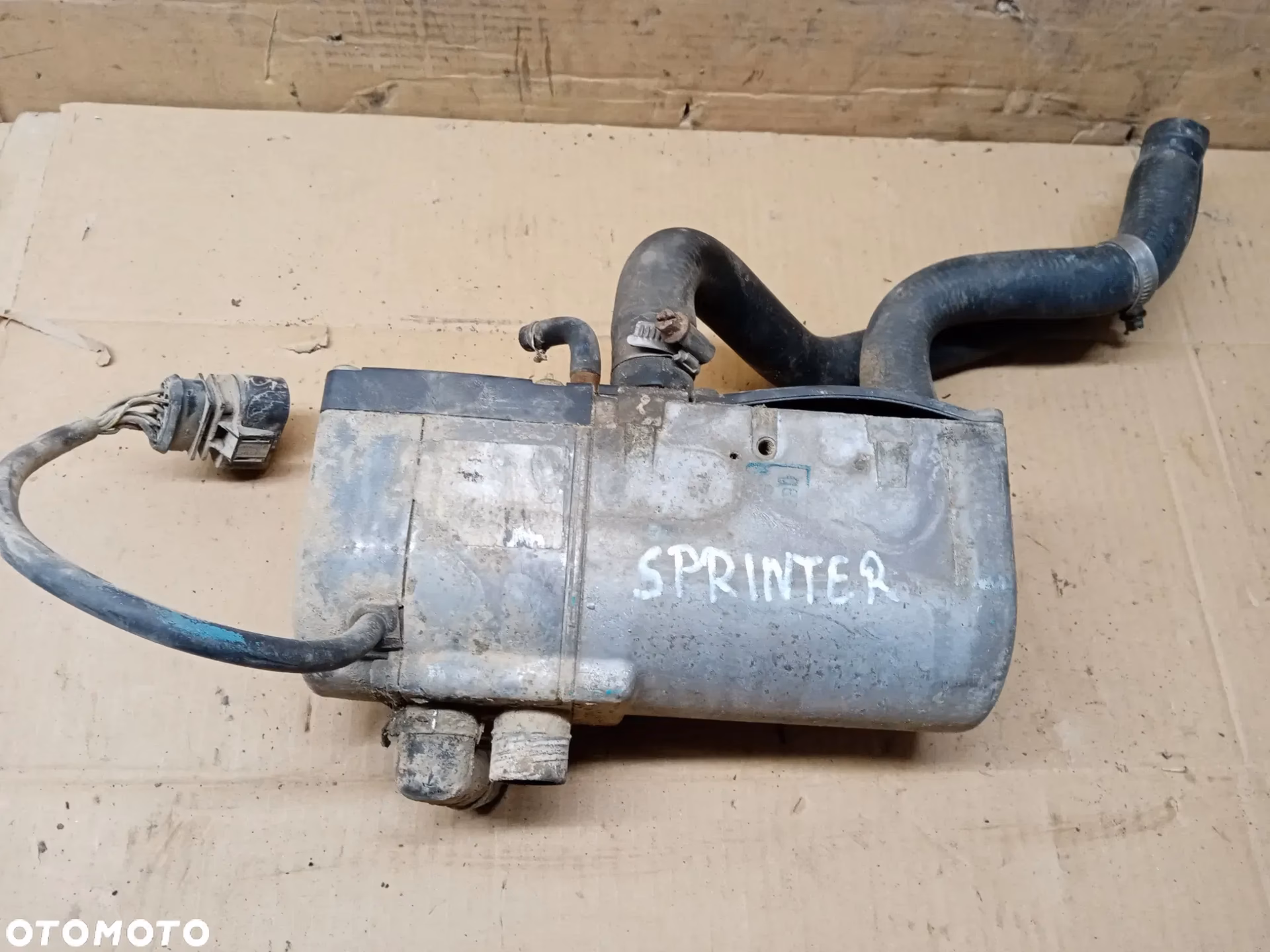

Standardowo, w fabrycznie wyposażonych furgonetkach Sprinter z ogrzewaniem postojowym, samo urządzenie grzewcze często umieszczane jest wewnątrz kabiny, zazwyczaj pod siedzeniem pasażera lub kierowcy. Lokalizacja ta zapewnia łatwy dostęp do urządzenia w celach serwisowych, a jednocześnie chroni je przed czynnikami zewnętrznymi, takimi jak brud i wilgoć. Jednakże, w przypadku instalacji aftermarketowej, lokalizacja ogrzewania postojowego może się różnić w zależności od preferencji instalatora i dostępnej przestrzeni. Ważne jest, aby wybrać miejsce, które jest bezpieczne, zapewnia odpowiednią wentylację i ułatwia dostęp do komponentów w przyszłości.

Montaż Wlotu Powietrza i Wylotu Spalin

Podczas instalacji ogrzewania postojowego kluczowe jest prawidłowe umiejscowienie wlotu powietrza do spalania i wylotu spalin. Wlot powietrza, zazwyczaj realizowany za pomocą czarnego plastikowego węża o średnicy 24mm, powinien być umieszczony jak najdalej od wylotu spalin, aby zapewnić dopływ świeżego powietrza do procesu spalania. Równie istotne jest, aby wlot powietrza znajdował się w miejscu chronionym przed wodą i zanieczyszczeniami. W praktyce, wąż wlotowy często kieruje się ku przodowi vana, nad poprzeczką ramy i kieruje w dół za plastikową osłonę błotnika, co zapewnia ochronę przed wodą rozpryskową.

Wylot spalin wymaga równie starannego umiejscowienia. Chociaż początkowo wylot można umieścić w pobliżu drzwi przesuwnych, alternatywną i często lepszą lokalizacją jest poprzeczka skrzyni biegów (szczególnie w modelach 2WD). W takim przypadku, tłumik można zamontować na poprzeczce, a rurę wydechową poprowadzić na stronę kierowcy, dzięki czemu spaliny są bezpiecznie odprowadzane z dala od przestrzeni pasażerskiej. Ważne jest, aby rura wydechowa była prowadzona możliwie płasko i poziomo, unikając niskich punktów, w których mogłaby gromadzić się kondensacja, co z czasem prowadzi do korozji.

Montaż Pompy Paliwa

Pompa paliwa dozująca, odpowiedzialna za pobieranie paliwa ze zbiornika i dostarczanie go do ogrzewania, jest kolejnym kluczowym elementem instalacji. Powinna być zamontowana pod podwoziem, jak najbliżej źródła paliwa, czyli w przypadku Mercedesa Sprintera, w pobliżu przedniej części zbiornika paliwa. Espar zaleca montaż pompy paliwa pod kątem od 15 do 35 stopni, aby zapobiec powstawaniu pęcherzyków powietrza w układzie paliwowym. Należy zwrócić szczególną uwagę na instrukcję producenta, aby ustalić prawidłowy kierunek przepływu paliwa dla konkretnego modelu pompy, ponieważ orientacja nowszych pomp S2 jest przeciwna do starszych D2. Pompę można zamontować za pomocą śruby samogwintującej lub wkręta.

Podłączenie Układu Paliwowego

Podłączenie układu paliwowego jest stosunkowo proste w przypadku Sprinterów, ponieważ modele amerykańskie NCV3 i VS30 diesel posiadają dodatkowe złącze paliwowe, które znacznie ułatwia podłączenie ogrzewania postojowego. Złącze to znajduje się w pobliżu przedniego lewego rogu zbiornika paliwa w modelach NCV3 (2007-2018) oraz w pobliżu poprzeczki przed zbiornikiem paliwa w VS30 (2019+). Po zdjęciu plastikowej zaślepki ze złącza paliwowego, należy podłączyć adapter Dorman, a następnie, za pomocą krótkiego odcinka grubszego węża paliwowego, połączyć go z białym adapterem, zabezpieczając połączenia opaskami zaciskowymi. Kolejne odcinki węży paliwowych, o różnych średnicach (w tym cieńszy, niebieski wąż w modelach S2), prowadzą paliwo do pompy paliwa, a następnie z pompy do samego ogrzewania. Kluczowe jest zachowanie prawidłowego kierunku przepływu paliwa, zgodnie z oznaczeniami na pompie.

Podłączenie Elektryczne Espar

Podłączenie elektryczne ogrzewania postojowego Espar, szczególnie w nowszych modelach S2, stało się znacznie prostsze. Wiązka elektryczna składa się z czterech głównych komponentów: wtyczki do urządzenia grzewczego, wiązki dwużyłowej do pompy paliwa, wiązki czterożyłowej do termostatu (Easy Start Pro) oraz wiązki trójżyłowej zasilania (czerwone i brązowe przewody). Podłączenie polega na wpięciu wtyczek w odpowiednie gniazda, poprowadzeniu wiązki do pompy paliwa (często przez kanał kablowy pod podłogą i gumową przepustkę w podstawie fotela kierowcy), podłączeniu termostatu w dogodnym miejscu w kabinie oraz doprowadzeniu zasilania 12V z bezpiecznikami (20A i 5A) i uziemienia. Ważne jest, aby przewody zasilające miały odpowiedni przekrój (10-12 AWG) ze względu na obciążenie prądowe do 25A.

Gdzie Znajduje Się Czujnik Temperatury w Mercedes Sprinter?

W kontekście układu chłodzenia Sprintera, warto wspomnieć o czujniku temperatury. W modelu Sprinter W906 518, czujnik temperatury zazwyczaj znajduje się w zbiorniku wyrównawczym płynu chłodzącego. Jest on wsadzony od dołu, w centralnie umieszczonym otworze w zbiorniku. Informacja o lokalizacji czujnika temperatury może być przydatna w diagnostyce i konserwacji układu chłodzenia.

Co Może Być Przyczyną Przegrzania Się Mercedesa Sprintera?

Przegrzewanie się silnika to poważny problem, a w Mercedesie Sprinter może mieć różne przyczyny. Najczęstsze z nich to wyciek płynu chłodzącego (spowodowany uszkodzeniem pompy wody, chłodnicy, węży itp.), niesprawny wentylator chłodnicy lub uszkodzony termostat. Regularne przeglądy układu chłodzenia i szybka reakcja na objawy przegrzewania mogą zapobiec poważnym uszkodzeniom silnika.

Podsumowanie i Porady

Instalacja ogrzewania postojowego w furgonetce Sprinter to projekt, który znacząco podnosi komfort użytkowania pojazdu. Prawidłowa lokalizacja i montaż wszystkich komponentów, od urządzenia grzewczego, przez wlot i wylot, pompę paliwa, układ paliwowy, aż po podłączenie elektryczne, są kluczowe dla bezpiecznej i efektywnej pracy ogrzewania. Zawsze warto kierować się instrukcjami producenta i, w razie wątpliwości, skorzystać z pomocy specjalistów. Pamiętaj o regularnej konserwacji i przeglądach, aby cieszyć się niezawodnym ogrzewaniem postojowym przez długie lata.

Często Zadawane Pytania (FAQ)

P: Gdzie najlepiej umieścić samą jednostkę ogrzewania postojowego w Sprinterze?

O: Najczęściej wybieraną lokalizacją jest przestrzeń pod siedzeniem pasażera lub kierowcy. Jest to miejsce chronione i łatwo dostępne.

P: Jak poprowadzić rurę wydechową ogrzewania postojowego?

O: Staraj się poprowadzić rurę wydechową płasko i poziomo, unikając niskich punktów. Dobrą lokalizacją jest poprzeczka skrzyni biegów, z wylotem skierowanym na stronę kierowcy.

P: Pod jakim kątem należy zamontować pompę paliwa?

O: Espar zaleca kąt montażu pompy paliwa w zakresie 15-35 stopni, aby zapobiec powstawaniu pęcherzyków powietrza.

P: Gdzie znajdę dodatkowe złącze paliwowe w Mercedesie Sprinter?

O: W modelach NCV3 złącze znajduje się w pobliżu przedniego lewego rogu zbiornika, a w VS30 - w pobliżu poprzeczki przed zbiornikiem.

P: Jakie bezpieczniki są potrzebne do zasilania ogrzewania postojowego Espar?

O: Zazwyczaj stosuje się bezpieczniki 20A i 5A, zgodnie z instrukcją producenta.
