27/05/2022
W dziedzinie ogrzewania, wentylacji i klimatyzacji (HVAC) kluczowe znaczenie mają parametry określające wielkość przestrzeni, którą system ma obsługiwać. Dwa fundamentalne pojęcia, z którymi spotkasz się najczęściej, to kubatura ogrzewana i kubatura budynku. Choć terminy te mogą brzmieć podobnie, odnoszą się do nieco innych aspektów i mają odmienne zastosowania. W tym artykule szczegółowo omówimy oba te pojęcia, wyjaśnimy ich definicje, sposób obliczania oraz znaczenie w kontekście efektywnego ogrzewania i chłodzenia budynków.
Czym jest Kubatura Budynku?
Kubatura budynku to podstawowy parametr charakteryzujący objętość przestrzeni wewnątrz obiektu. Jest to miara trójwymiarowa, wyrażana zazwyczaj w metrach sześciennych (m³), która odnosi się do całkowitej przestrzeni zamkniętej elementami konstrukcyjnymi budynku. Pojęcie to ma kluczowe znaczenie w wielu aspektach, od projektowania i budowy, poprzez przepisy prawa budowlanego, aż po wycenę nieruchomości. Definicję kubatury budynku znajdziemy w Polskiej Normie ISO 9836 oraz w Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
Definicja Kubatury Budynku
Najprościej mówiąc, kubatura budynku to jego objętość. Oblicza się ją jako iloczyn powierzchni zabudowy i wysokości budynku. W przypadku budynków z piwnicami i strychami, wysokość mierzy się od podłogi piwnicy do podłogi strychu. Jeśli w budynku znajduje się poddasze użytkowe, jego kubatura również jest wliczana. W budynkach składających się z różnych części o zróżnicowanej wysokości, sumuje się kubatury poszczególnych części. Istotne jest rozróżnienie dwóch rodzajów kubatury: kubatury brutto i kubatury netto.

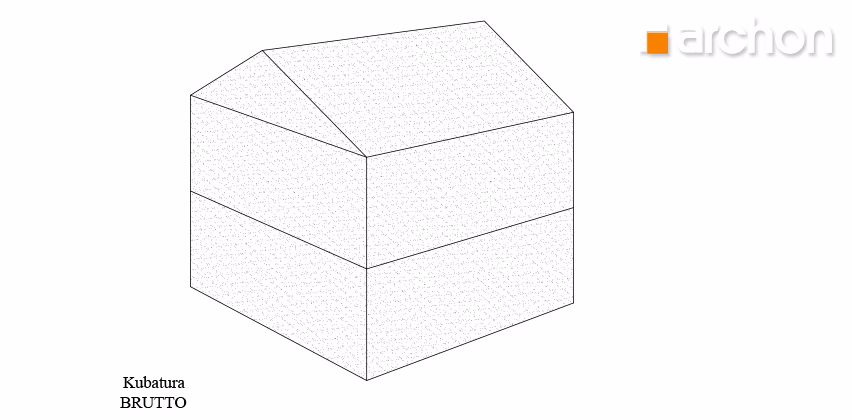

Kubatura Brutto Budynku
Kubatura brutto budynku, zgodnie z Polską Normą ISO, to objętość przestrzeni wyznaczonej przez zewnętrzne powierzchnie elementów ograniczających budynek. Elementami ograniczającymi są ściany zewnętrzne w stanie wykończonym oraz dach. Do kubatury brutto wlicza się:
- Kubaturę budynków lub części budynków zamkniętych i przekrytych ze wszystkich stron.
- Kubaturę części budynków, które nie są zamknięte do pełnej wysokości ze wszystkich stron, ale są przekryte (np. loggie).
- Kubaturę budynków i części budynków ograniczonych elementami budowli, ale nieprzekrytych (np. balkony z balustradami).
- Kubaturę przejść, prześwitów i przejazdów bramowych.
- Kubaturę poddaszy nieużytkowych.
- Kubaturę przekrytych części zewnętrznych budynku, takich jak loggie, podcienia, ganki, krużganki, werandy, balkony, tarasy (do wysokości balustrady).
Z drugiej strony, do kubatury brutto budynku nie wlicza się:
- Ław i stóp fundamentowych.
- Kanałów i studzienek instalacyjnych.
- Studzienek przy oknach piwnicznych.
- Zewnętrznych schodów, ramp i pochylni.
- Gzymsów, daszków i osłon.
- Kominów i attyk ponad płaszczyzną dachu.
Kubatura Netto Budynku
Kubatura netto budynku, również zdefiniowana w Polskiej Normie ISO, to objętość przestrzeni wyznaczonej przez wewnętrzne powierzchnie elementów ograniczających. Obejmuje ona kubatury netto wszystkich kondygnacji budynku. Wyróżnia się różne rodzaje kubatury netto, w zależności od powierzchni, do której się odnosi:
- Kubatura netto nad powierzchnią kondygnacji netto:
- Kubatura netto kondygnacji pełnych.
- Kubatura netto kondygnacji poniżej poziomu terenu.
- Kubatura netto kondygnacji niepełnych.
- Kubatura netto nad powierzchnią wewnętrzną kondygnacji.
- Kubatura netto nad powierzchnią użytkową.
- Kubatura netto nad powierzchnią usługową.
- Kubatura netto nad powierzchnią ruchu.
W praktyce, kubatura netto odnosi się do przestrzeni użytkowej wewnątrz budynku, pomniejszonej o objętość ścian, stropów i innych elementów konstrukcyjnych.
Różnica między Kubaturą Brutto a Netto
Krótko mówiąc, kubatura brutto to całkowita objętość budynku mierzona po zewnętrznych obrysach, natomiast kubatura netto to objętość użytkowa wewnątrz budynku, mierzona po wewnętrznych obrysach pomieszczeń. Kubatura brutto jest zawsze większa od kubatury netto, ponieważ uwzględnia objętość ścian, stropów i innych elementów konstrukcyjnych, które nie są wliczane do kubatury netto.
Poniższa tabela przedstawia kluczowe różnice między kubaturą brutto i netto:
| Cecha | Kubatura Brutto | Kubatura Netto |
|---|---|---|
| Elementy ograniczające | Powierzchnie zewnętrzne ścian i dachu | Powierzchnie wewnętrzne ścian, stropów i dachu |
| Co obejmuje | Całkowitą objętość budynku, w tym elementy konstrukcyjne, częściowo otwarte przestrzenie | Objętość użytkową wewnątrz pomieszczeń |
| Zastosowanie | Przepisy budowlane, charakterystyka budynku, wycena | Projektowanie wnętrz, obliczenia zapotrzebowania na ciepło/chłód |
| Wartość | Zazwyczaj większa | Zazwyczaj mniejsza |
Kubatura Ogrzewana Domu Jednorodzinnego
Kubatura ogrzewana budynku to pojęcie kluczowe z punktu widzenia systemów HVAC. Definiuje ono objętość przestrzeni w budynku, która jest faktycznie ogrzewana i wykorzystywana do celów mieszkalnych. Nie zawsze jest to tożsame z całkowitą kubaturą budynku, zwłaszcza w przypadku budynków z poddaszami nieużytkowymi, piwnicami nieogrzewanymi, czy garażami nieprzyłączonymi do systemu grzewczego.
Dlaczego Kubatura Ogrzewana jest Ważna?
Znajomość kubatury ogrzewanej jest niezbędna do:
- Optymalizacji systemów grzewczych i klimatyzacyjnych: Pozwala precyzyjnie obliczyć zapotrzebowanie na moc grzewczą i chłodniczą, co umożliwia dobór odpowiednich urządzeń i uniknięcie przewymiarowania instalacji.
- Efektywnego zarządzania energią: Znając kubaturę ogrzewaną, można dokładnie oszacować zużycie energii na ogrzewanie i chłodzenie, co pozwala na planowanie działań mających na celu oszczędność energii.
- Obniżenia kosztów eksploatacji: Prawidłowo dobrany system grzewczy i klimatyzacyjny, uwzględniający kubaturę ogrzewaną, pracuje efektywniej i zużywa mniej energii, co przekłada się na niższe rachunki.
- Projektowania energooszczędnych budynków:Kubatura ogrzewana jest kluczowym parametrem przy projektowaniu budynków o wysokiej efektywności energetycznej, pozwalając na minimalizację strat ciepła i optymalizację systemów HVAC.
- Oceny wydajności systemów grzewczych: Porównanie rzeczywistego zużycia energii z zapotrzebowaniem obliczonym na podstawie kubatury ogrzewanej pozwala ocenić sprawność systemu grzewczego i zidentyfikować potencjalne problemy z izolacją budynku.
Jak Obliczyć Kubaturę Ogrzewaną?
Obliczenie kubatury ogrzewanej zazwyczaj wymaga wyłączenia z kubatury budynku przestrzeni, które nie są ogrzewane. Należy:
- Zidentyfikować pomieszczenia ogrzewane: Określić, które pomieszczenia w budynku są ogrzewane i przeznaczone do stałego przebywania ludzi.
- Obliczyć kubaturę poszczególnych pomieszczeń ogrzewanych: Dla każdego pomieszczenia ogrzewanego obliczyć jego kubaturę (długość x szerokość x wysokość).
- Zsumować kubatury pomieszczeń ogrzewanych: Dodając kubatury wszystkich pomieszczeń ogrzewanych, otrzymamy kubaturę ogrzewaną budynku.
Często kubatura ogrzewana jest zbliżona do kubatury netto, ale nie zawsze jest to tożsame. Na przykład, poddasze nieużytkowe wlicza się do kubatury brutto, ale nie do kubatury ogrzewanej. Podobnie, nieogrzewane piwnice czy garaże nie powinny być uwzględniane w kubaturze ogrzewanej.
Do Czego Jeszcze Potrzebna Jest Kubatura Budynku?
Choć kubatura budynku jest kluczowa dla systemów HVAC, jej zastosowanie wykracza daleko poza kwestie ogrzewania i chłodzenia. Jest to parametr o szerokim spektrum zastosowań, obejmującym:
- Wycenę nieruchomości:Kubatura budynku jest jednym z czynników wpływających na wartość nieruchomości.
- Planowanie przestrzeni: Architekci i projektanci wnętrz wykorzystują kubaturę do efektywnego rozmieszczenia pomieszczeń.
- Bezpieczeństwo pożarowe:Kubatura budynku wpływa na wymagania dotyczące dróg ewakuacyjnych i dostępu dla służb ratowniczych.
- Planowanie infrastruktury miejskiej:Kubatura budynków w danym obszarze wpływa na planowanie sieci wodociągowej, kanalizacyjnej i energetycznej.
- Kontrolę budżetu:Kubatura budynku ma wpływ na koszty budowy i eksploatacji, w tym ogrzewania, chłodzenia i oświetlenia.
- Planowanie urbanistyczne:Kubatura budynków wpływa na wykorzystanie przestrzeni w miastach i planowanie przestrzenne.
- Prawo budowlane:Kubatura budynku jest uwzględniana w przepisach prawa budowlanego, w tym w Miejscowych Planach Zagospodarowania Przestrzennego i decyzjach o Warunkach Zabudowy.
Jak Obliczyć Kubaturę Budynku – Praktyczne Wskazówki
Obliczenie kubatury budynku, zarówno brutto, jak i netto, opiera się na podstawowych wzorach geometrycznych. Najczęściej stosowany jest wzór na objętość prostopadłościanu:
Objętość = Długość x Szerokość x Wysokość
Aby obliczyć kubaturę brutto:
- Podziel budynek na proste bryły: Rozbij budynek na prostopadłościany, graniastosłupy lub inne proste figury geometryczne.
- Zmierz wymiary zewnętrzne: Dla każdej bryły zmierz długość, szerokość i wysokość po zewnętrznych obrysach ścian.
- Oblicz kubaturę każdej bryły: Zastosuj wzór na objętość dla każdej figury.
- Zsumuj kubatury: Dodaj kubatury wszystkich brył, aby uzyskać całkowitą kubaturę brutto budynku.
Aby obliczyć kubaturę netto:
- Zmierz wymiary wewnętrzne pomieszczeń: Dla każdego pomieszczenia zmierz długość, szerokość i wysokość po wewnętrznych obrysach ścian.
- Oblicz kubaturę każdego pomieszczenia: Zastosuj wzór na objętość dla każdego pomieszczenia.
- Zsumuj kubatury pomieszczeń: Dodaj kubatury wszystkich pomieszczeń, aby uzyskać kubaturę netto budynku.
Pamiętaj, że dokładne wytyczne dotyczące obliczania kubatury, w tym bardziej złożone przypadki, znajdziesz w Polskiej Normie ISO 9836.
Najczęściej Zadawane Pytania (FAQ)
- Czy kubatura ogrzewana jest zawsze mniejsza niż kubatura budynku?
- Tak, kubatura ogrzewana zazwyczaj jest mniejsza lub równa kubaturze budynku, ponieważ nie obejmuje przestrzeni nieogrzewanych.
- Czy kubatura brutto jest potrzebna do obliczeń HVAC?
- Nie bezpośrednio. Do obliczeń HVAC kluczowa jest kubatura ogrzewana, która określa objętość przestrzeni, którą system ma obsługiwać. Kubatura brutto ma znaczenie w przepisach budowlanych i charakterystyce budynku.
- Jak dokładne powinno być obliczenie kubatury?
- W przypadku obliczeń HVAC, dokładność obliczenia kubatury ogrzewanej ma wpływ na dobór systemu. Zaleca się dokładne pomiary, aby uniknąć przewymiarowania lub niedowymiarowania instalacji. Kubaturę budynku podaje się z dokładnością do dwóch miejsc po przecinku.
- Gdzie znajdę definicje i wytyczne dotyczące kubatury budynku?
- Definicje i szczegółowe wytyczne dotyczące obliczania kubatury budynku znajdują się w Polskiej Normie ISO 9836 oraz w Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
Podsumowanie
Zrozumienie pojęć kubatury ogrzewanej i kubatury budynku jest fundamentalne dla każdego, kto zajmuje się projektowaniem, budową, eksploatacją lub wyceną budynków. Kubatura budynku, zarówno brutto, jak i netto, jest kluczowym parametrem w przepisach prawa budowlanego i charakterystyce obiektu. Z kolei kubatura ogrzewana ma bezpośredni wpływ na efektywność systemów HVAC, koszty eksploatacji i komfort cieplny w budynkach. Prawidłowe obliczenie i interpretacja tych parametrów pozwala na optymalizację rozwiązań projektowych, oszczędność energii i lepsze zarządzanie budynkiem.
