Kryza pomiarowa: Zasada działania i zastosowanie w HVAC

W dzisiejszych systemach HVAC (ogrzewanie, wentylacja i klimatyzacja) precyzyjny pomiar przepływu powietrza i cieczy jest kluczowy dla zapewnienia optymalnej wydajności i efektywności energetycznej. Jednym z najczęściej stosowanych i niezawodnych urządzeń do tego celu jest kryza pomiarowa. Choć jej budowa może wydawać się prosta, zasada działania opiera się na fundamentalnych prawach fizyki, a konkretnie na zasadzie Bernoulliego. W tym artykule przyjrzymy się bliżej, jak działa kryza pomiarowa, jakie są jej zalety, wady i gdzie znajduje zastosowanie w systemach HVAC.

Zasada Bernoulliego – fundament działania kryzy pomiarowej

Zrozumienie działania kryzy pomiarowej nie byłoby możliwe bez omówienia zasady Bernoulliego. Sformułowana w XVIII wieku przez szwajcarskiego matematyka i fizyka Daniela Bernoulliego, ta zasada opisuje zachowanie płynów (cieczy i gazów) w ruchu. W uproszczeniu, zasada Bernoulliego mówi, że w poziomym przepływie płynu, wzrost prędkości płynu wiąże się ze spadkiem jego ciśnienia statycznego, lub spadkiem jego energii potencjalnej. Innymi słowy, energia płynu przepływającego w rurze pozostaje stała, a energia ta manifestuje się w trzech formach: energii kinetycznej (związanej z prędkością), energii potencjalnej (związanej z wysokością) i energii ciśnienia. Gdy prędkość płynu wzrasta, energia kinetyczna rośnie, a w konsekwencji musi spaść suma energii potencjalnej i ciśnienia, aby całkowita energia pozostała stała. W przypadku przepływu poziomego, zmiany energii potencjalnej są pomijalne, dlatego wzrost prędkości bezpośrednio przekłada się na spadek ciśnienia.

Jak kryza pomiarowa wykorzystuje zasadę Bernoulliego?

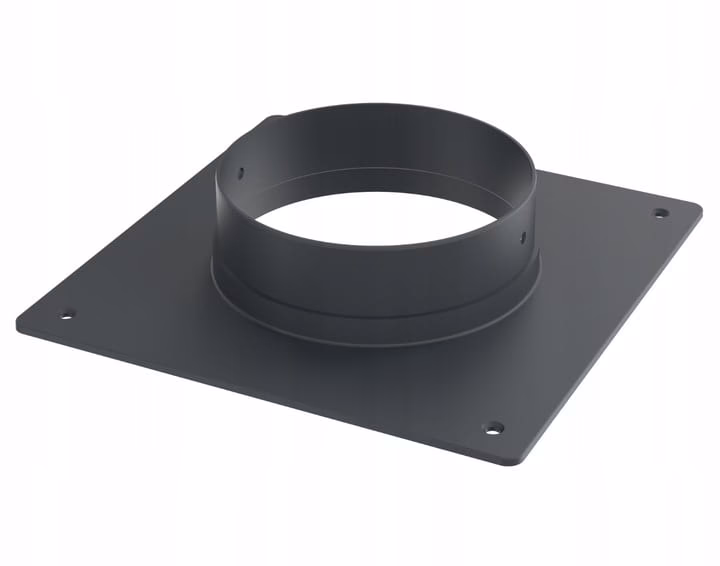

Kryza pomiarowa to w swej istocie zwężenie w przewodzie rurowym, przez który przepływa medium (powietrze, woda, glikol, etc.). Najczęściej ma formę metalowej płytki z precyzyjnie wykonanym otworem centralnym. Umieszczenie kryzy w rurociągu powoduje lokalne zwężenie przekroju przepływu. Zgodnie z zasadą Bernoulliego, gdy płyn przepływa przez to zwężenie, jego prędkość wzrasta, a ciśnienie statyczne maleje. Kryza pomiarowa jest zaprojektowana tak, aby to zjawisko było mierzalne i powtarzalne.

Aby dokonać pomiaru przepływu, kryza jest instalowana w rurociągu, a po obu jej stronach (przed i za zwężeniem) umieszczane są punkty pomiaru ciśnienia. Czujniki ciśnienia mierzą ciśnienie statyczne przed kryzą (ciśnienie wyższe) i za kryzą (ciśnienie niższe). Różnica tych ciśnień, zwana różnicą ciśnień lub spadkiem ciśnienia, jest bezpośrednio związana z prędkością przepływu, a tym samym z natężeniem przepływu.

Im większe natężenie przepływu, tym większa różnica ciśnień. Zależność ta nie jest liniowa, ale jest dobrze zdefiniowana i opisana matematycznie. Do obliczenia natężenia przepływu na podstawie zmierzonej różnicy ciśnień wykorzystuje się wzory empiryczne, uwzględniające charakterystykę kryzy (średnica otworu, kształt krawędzi), właściwości płynu (gęstość, lepkość) oraz warunki przepływu.

Rodzaje kryz pomiarowych

Chociaż podstawowa zasada działania jest taka sama, istnieje kilka rodzajów kryz pomiarowych, różniących się konstrukcją i przeznaczeniem. Najpopularniejsze typy to:

• Kryza koncentryczna: Jest to najczęściej stosowany typ kryzy, charakteryzujący się centralnie umieszczonym otworem okrągłym. Otwór ten jest współosiowy z rurociągiem. Kryzy koncentryczne są uniwersalne i stosowane w szerokim zakresie aplikacji.
• Kryza ekscentryczna: W tym typie otwór kryzy jest przesunięty względem osi rurociągu, umieszczony blisko dolnej krawędzi rury. Kryzy ekscentryczne są szczególnie przydatne do pomiaru przepływu cieczy zanieczyszczonych lub zawierających osady, ponieważ przesunięty otwór minimalizuje ryzyko zablokowania przez zanieczyszczenia.
• Kryza segmentowa: Otwór w kryzie segmentowej ma kształt segmentu koła. Kryzy segmentowe są stosowane w przypadku przepływu mediów zawierających ciała stałe lub w sytuacjach, gdzie wymagany jest niski spadek ciśnienia.
• Kryza stożkowa (Venturiego): Choć technicznie rzecz biorąc, kryza Venturiego to nie kryza w ścisłym tego słowa znaczeniu, często jest z nią porównywana. Kryza Venturiego charakteryzuje się łagodnym zwężeniem i rozszerzeniem, co minimalizuje straty ciśnienia i turbulencje. Jest bardziej skomplikowana w produkcji i droższa, ale oferuje większą precyzję i mniejsze straty ciśnienia niż standardowe kryzy.

Zastosowanie kryz pomiarowych w systemach HVAC

Kryzy pomiarowe znajdują szerokie zastosowanie w systemach HVAC, zarówno w instalacjach wentylacyjnych, jak i klimatyzacyjnych oraz grzewczych. Przykłady zastosowań obejmują:

• Pomiar przepływu powietrza w kanałach wentylacyjnych: Kryzy są wykorzystywane do monitorowania i regulacji przepływu powietrza w systemach wentylacyjnych, co jest kluczowe dla zapewnienia odpowiedniej wymiany powietrza i komfortu w pomieszczeniach.
• Pomiar przepływu wody i glikolu w instalacjach grzewczych i chłodniczych: W systemach grzewczych i chłodniczych kryzy pomiarowe służą do monitorowania przepływu czynnika grzewczego lub chłodniczego, co pozwala na optymalizację pracy kotłów, chillerów i innych urządzeń.
• Kontrola wydajności pomp i wentylatorów: Poprzez pomiar przepływu kryzy pomiarowe umożliwiają monitorowanie wydajności pomp obiegowych i wentylatorów, co pozwala na wczesne wykrycie problemów i zapobieganie awariom.
• Bilansowanie hydrauliczne instalacji: Kryzy pomiarowe mogą być wykorzystane w procesie bilansowania hydraulicznego instalacji, czyli regulacji przepływów w poszczególnych gałęziach systemu, aby zapewnić równomierny rozdział czynnika grzewczego lub chłodniczego.

Zalety i wady kryz pomiarowych

Jak każde rozwiązanie techniczne, kryzy pomiarowe mają swoje zalety i wady. Warto je rozważyć, wybierając metodę pomiaru przepływu.

Zalety kryz pomiarowych:

• Prosta i niezawodna konstrukcja: Kryzy pomiarowe są stosunkowo proste w budowie, co przekłada się na ich niezawodność i długą żywotność.
• Brak ruchomych części: Brak ruchomych części minimalizuje ryzyko awarii i zużycia mechanicznego, co obniża koszty eksploatacji i konserwacji.
• Relatywnie niski koszt: W porównaniu z niektórymi innymi metodami pomiaru przepływu (np. przepływomierze elektromagnetyczne, ultradźwiękowe), kryzy pomiarowe są zazwyczaj tańsze.
• Szeroki zakres zastosowań: Kryzy pomiarowe mogą być stosowane do pomiaru przepływu różnych mediów, w szerokim zakresie temperatur i ciśnień.
• Dobrze zdefiniowana charakterystyka: Zależność między różnicą ciśnień a przepływem jest dobrze opisana, co umożliwia precyzyjne obliczenia.

Wady kryz pomiarowych:

• Straty ciśnienia: Kryza pomiarowa powoduje spadek ciśnienia w rurociągu, co może być istotne w niektórych systemach, szczególnie tych o dużych przepływach i niskim ciśnieniu dyspozycyjnym.
• Wymagane odcinki proste rurociągu: Aby zapewnić dokładny pomiar, kryza pomiarowa wymaga odcinków prostych rurociągu przed i za nią, co może być ograniczeniem w instalacjach o ograniczonej przestrzeni.
• Wrażliwość na zanieczyszczenia: Kryzy, szczególnie koncentryczne, mogą być wrażliwe na zanieczyszczenia w medium, które mogą osadzać się w otworze i wpływać na dokładność pomiaru. Kryzy ekscentryczne i segmentowe są mniej podatne na ten problem.
• Mniejsza dokładność w niskich przepływach: Dokładność pomiaru kryz pomiarowych może spadać przy bardzo niskich przepływach.

Instalacja i konserwacja kryz pomiarowych

Prawidłowa instalacja i regularna konserwacja są kluczowe dla zapewnienia dokładnego i niezawodnego działania kryz pomiarowych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Orientację kryzy: Kryza musi być zainstalowana zgodnie z kierunkiem przepływu medium, oznaczonym zazwyczaj strzałką na korpusie kryzy.
• Odcinki proste rurociągu: Należy zapewnić odpowiednie odcinki proste rurociągu przed i za kryzą, zgodnie z zaleceniami producenta (zazwyczaj kilkukrotność średnicy rurociągu). Zapobiega to turbulencjom i zakłóceniom przepływu, które mogłyby wpłynąć na dokładność pomiaru.
• Uszczelnienie: Należy zapewnić szczelne połączenia kryzy z rurociągiem, aby uniknąć wycieków medium i nieprawidłowych odczytów ciśnienia.
• Punkty pomiaru ciśnienia: Punkty pomiaru ciśnienia powinny być umieszczone w odpowiedniej odległości od kryzy i prawidłowo podłączone do czujników ciśnienia.

Konserwacja kryz pomiarowych zazwyczaj ogranicza się do:

• Regularnej kontroli stanu kryzy: Sprawdzanie, czy kryza nie jest uszkodzona, zanieczyszczona lub skorodowana.
• Czyszczenia kryzy: W przypadku zanieczyszczenia kryzy, należy ją oczyścić, aby przywrócić prawidłowy pomiar.
• Kalibracji: Okresowa kalibracja systemu pomiarowego (kryza, czujniki ciśnienia, przetwornik) jest zalecana, aby zapewnić długoterminową dokładność pomiarów.

Najczęściej zadawane pytania (FAQ)

Czy kryza pomiarowa nadaje się do pomiaru przepływu gazów i cieczy?

Tak, kryzy pomiarowe są uniwersalne i mogą być stosowane do pomiaru przepływu zarówno gazów, jak i cieczy.

Jak często należy kalibrować kryzę pomiarową?

Częstotliwość kalibracji zależy od wymagań dokładności pomiaru i warunków pracy. Zazwyczaj zaleca się kalibrację co 1-2 lata, lub częściej w przypadku krytycznych aplikacji.

Czy kryza pomiarowa może być stosowana w instalacjach z wysoką temperaturą?

Tak, istnieją kryzy pomiarowe wykonane z materiałów odpornych na wysokie temperatury, które mogą być stosowane w instalacjach grzewczych i przemysłowych.

Jakie są typowe materiały wykonania kryz pomiarowych?

Kryzy pomiarowe są zazwyczaj wykonane ze stali nierdzewnej, stali węglowej lub mosiądzu, w zależności od medium i warunków pracy.

Czy kryza pomiarowa jest głośna podczas pracy?

Kryzy pomiarowe generują pewien hałas związany z przepływem medium przez zwężenie, ale zazwyczaj nie jest on uciążliwy w typowych instalacjach HVAC.

Podsumowanie

Kryza pomiarowa jest prostym, niezawodnym i ekonomicznym urządzeniem do pomiaru przepływu, szeroko stosowanym w systemach HVAC. Jej działanie opiera się na zasadzie Bernoulliego, wykorzystując zależność między prędkością przepływu a spadkiem ciśnienia w zwężeniu. Pomimo pewnych wad, takich jak straty ciśnienia, kryzy pomiarowe pozostają popularnym wyborem ze względu na swoją uniwersalność, trwałość i stosunkowo niski koszt. Prawidłowy dobór, instalacja i konserwacja kryzy pomiarowej zapewniają precyzyjny i niezawodny pomiar przepływu, co jest kluczowe dla optymalnej pracy i efektywności energetycznej systemów wentylacyjnych, klimatyzacyjnych i grzewczych.
