Wymienniki ciepła w HVAC: klucz do efektywności

W dzisiejszych czasach, kiedy efektywność energetyczna i komfort cieplny stają się coraz ważniejsze, wymienniki ciepła odgrywają kluczową rolę w systemach HVAC (ogrzewanie, wentylacja i klimatyzacja). Te niepozorne urządzenia są sercem wielu systemów, od klimatyzatorów po piece grzewcze, umożliwiając efektywną wymianę ciepła i znacząco wpływając na komfort w naszych domach i miejscach pracy.

Co to są wymienniki ciepła i jak działają?

Wymiennik ciepła to urządzenie zaprojektowane do efektywnego przekazywania energii cieplnej między dwoma lub więcej płynami, gazami lub ciałami stałymi. Kluczową cechą wymiennika jest to, że wymiana ciepła odbywa się bez mieszania się mediów. Działanie wymiennika ciepła opiera się na podstawowym prawie fizyki: ciepło zawsze przepływa z obszaru o wyższej temperaturze do obszaru o niższej temperaturze.

W systemach HVAC, wymienniki ciepła najczęściej wykorzystują rurki i lamelki, które zwiększają powierzchnię wymiany ciepła. Przez rurki przepływa czynnik chłodniczy lub grzewczy, a lamelki ułatwiają wymianę ciepła z otaczającym powietrzem. Dzięki temu procesowi, ciepło może być efektywnie absorbowane z jednego miejsca i oddawane w innym.

Podstawowe zasady działania wymienników ciepła:

• Przewodzenie ciepła: Ciepło przepływa przez materiał wymiennika ciepła, na przykład metalowe rurki.
• Konwekcja ciepła: Ciepło jest przekazywane między powierzchnią wymiennika ciepła a przepływającym medium (powietrzem, wodą, czynnikiem chłodniczym).

Rodzaje wymienników ciepła stosowanych w HVAC

Różnorodność zastosowań systemów HVAC wymaga różnych typów wymienników ciepła. Poniżej przedstawiamy najpopularniejsze z nich:

• Wymienniki płaszczowo-rurowe: Klasyczna konstrukcja, w której pęk rur umieszczony jest w płaszczu. Jedno medium przepływa przez rury, a drugie przez przestrzeń między płaszczem a rurami. Są wytrzymałe i stosunkowo łatwe w czyszczeniu, wykorzystywane w większych instalacjach.
• Wymienniki płytowe: Składają się z cienkich, profilowanych płyt, które tworzą kanały przepływu dla mediów. Są kompaktowe, efektywne i stosunkowo niedrogie, popularne w systemach klimatyzacji i ogrzewania. Wyróżniamy wymienniki lutowane i wymienniki skręcane.

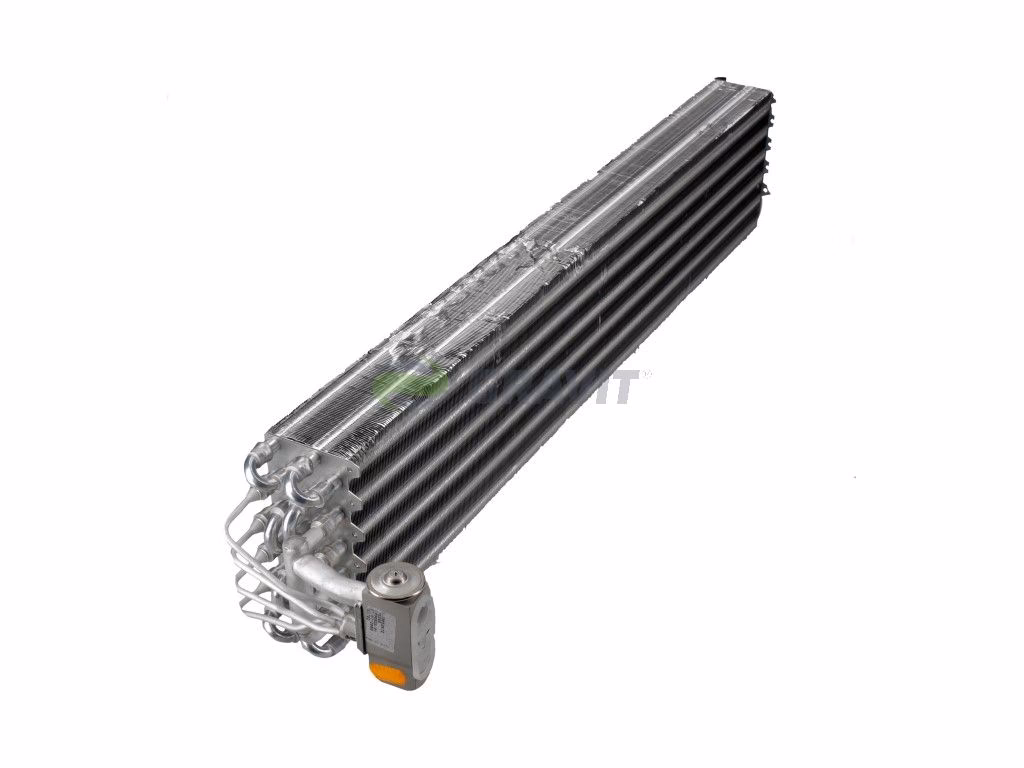

• Wymienniki lamelowe (rurkowo-lamelowe): Składają się z rur, na które nałożone są lamelki zwiększające powierzchnię wymiany ciepła. Są lekkie i efektywne, powszechnie stosowane w klimatyzatorach, chłodnicach i nagrzewnicach powietrza.
• Wymienniki spiralne: Wykonane z dwóch spiralnie zwiniętych blach, tworzących kanały przepływu. Charakteryzują się dużą powierzchnią wymiany ciepła w kompaktowej obudowie, stosowane w specjalistycznych aplikacjach.
• Wymienniki przeciwprądowe i współprądowe: Klasyfikacja ze względu na kierunek przepływu mediów. W wymiennikach przeciwprądowych media przepływają w przeciwnych kierunkach, co zapewnia wyższą efektywność wymiany ciepła. W wymiennikach współprądowych media przepływają w tym samym kierunku.

Tabela porównawcza typów wymienników ciepła:

Wymienniki ciepła w klimatyzacji i ogrzewaniu

W systemach klimatyzacji, wymiennik ciepła pełni kluczową rolę w procesie chłodzenia powietrza. W parowniku, czynnik chłodniczy odbiera ciepło z powietrza przepływającego przez wymiennik, powodując jego ochłodzenie. Następnie, czynnik chłodniczy w postaci gazu trafia do sprężarki, gdzie jest sprężany i kierowany do skraplacza. W skraplaczu, kolejnym wymienniku ciepła, czynnik chłodniczy oddaje ciepło do otoczenia, skrapla się i wraca do parownika, cykl się zamyka.

W systemach ogrzewania, w tym pompach ciepła, proces jest odwrócony. W tym przypadku, wymiennik ciepła (pełniący funkcję parownika w trybie grzania) odbiera ciepło z otoczenia (nawet z powietrza zewnętrznego o niskiej temperaturze) i przekazuje je czynnikowi chłodniczemu. Następnie, w skraplaczu (pełniącym funkcję skraplacza w trybie grzania), czynnik chłodniczy oddaje ciepło do systemu grzewczego, ogrzewając pomieszczenia.

W obu przypadkach, wymiennik ciepła jest niezbędnym elementem, który umożliwia efektywną wymianę ciepła i utrzymanie komfortowej temperatury w pomieszczeniach.

Zalety stosowania wymienników ciepła w HVAC

Wykorzystanie wymienników ciepła w systemach HVAC przynosi szereg korzyści, zarówno ekonomicznych, jak i ekologicznych:

• Zwiększona efektywność energetyczna: Wymienniki ciepła umożliwiają odzyskiwanie ciepła odpadowego i wykorzystanie go do ogrzewania lub chłodzenia, co znacząco obniża zużycie energii.
• Redukcja kosztów eksploatacji: Mniejsze zużycie energii przekłada się na niższe rachunki za ogrzewanie i chłodzenie.
• Poprawa komfortu cieplnego: Dzięki efektywnej wymianie ciepła, systemy HVAC z wymiennikami ciepła zapewniają stabilną i komfortową temperaturę w pomieszczeniach.
• Ochrona środowiska: Mniejsze zużycie energii oznacza mniejszą emisję gazów cieplarnianych i mniejszy wpływ na środowisko.
• Wspomaganie wentylacji: W rekuperatorach, wymienniki ciepła odzyskują ciepło z powietrza wywiewanego, ogrzewając świeże powietrze nawiewane, co poprawia efektywność wentylacji i komfort powietrza w pomieszczeniach.

Koszt wymiany wymiennika ciepła

Koszt wymiany wymiennika ciepła w systemie grzewczym lub klimatyzacyjnym może być zróżnicowany i zależy od kilku czynników, takich jak:

• Typ wymiennika ciepła: Ceny różnych typów wymienników ciepła mogą się znacznie różnić. Wymienniki płytowe są zazwyczaj tańsze od płaszczowo-rurowych.
• Rozmiar i moc wymiennika ciepła: Większe i mocniejsze wymienniki ciepła są droższe.
• Marka i jakość wymiennika ciepła: Wymienniki ciepła renomowanych producentów, wykonane z lepszych materiałów, mogą być droższe, ale zazwyczaj są trwalsze i bardziej efektywne.
• Koszty robocizny: Koszt wymiany wymiennika ciepła obejmuje również koszty pracy specjalisty HVAC.

Średni koszt wymiany wymiennika ciepła w piecu grzewczym wynosi około 1500 złotych, ale może wahać się od 500 do 3500 złotych. W przypadku klimatyzatorów, koszt wymiany wymiennika ciepła również może być różny, w zależności od typu i modelu urządzenia.

Warto pamiętać, że w przypadku starszych urządzeń, wymiana samego wymiennika ciepła może być nieopłacalna. Często bardziej ekonomiczne i rozsądne jest zainwestowanie w nowy, bardziej energooszczędny piec lub klimatyzator, który zapewni nie tylko nowy wymiennik ciepła, ale również inne, zmodernizowane komponenty i dłuższą żywotność.

Kiedy należy rozważyć wymianę wymiennika ciepła?

Istnieje kilka sygnałów, które mogą wskazywać na konieczność wymiany wymiennika ciepła w systemie grzewczym:

• Sadz w piecu: Obecność sadzy w piecu może świadczyć o nieprawidłowym spalaniu i potencjalnych problemach z wymiennikiem ciepła.
• Dziwny dźwięk klikania: Klikanie pieca po wyłączeniu może wskazywać na pęknięcie wymiennika ciepła.
• Korozja: Widoczna korozja na wymienniku ciepła jest oznaką jego zużycia i potencjalnej nieszczelności.
• Nieprzyjemny zapach: Wyciek gazów spalinowych z uszkodzonego wymiennika ciepła może powodować nieprzyjemny zapach w pomieszczeniu.
• Wiek pieca: Jeśli piec ma więcej niż 8-10 lat, ryzyko awarii wymiennika ciepła wzrasta.

W przypadku wystąpienia któregokolwiek z tych objawów, należy skontaktować się z specjalistą HVAC w celu przeprowadzenia diagnostyki i ewentualnej wymiany wymiennika ciepła.

Gruntowe wymienniki ciepła (GWC) - darmowa energia z ziemi?

Gruntowe wymienniki ciepła (GWC) to innowacyjne rozwiązanie wykorzystujące stabilną temperaturę gruntu do wstępnego ogrzewania lub chłodzenia powietrza wentylacyjnego. System GWC polega na przepuszczaniu powietrza wentylacyjnego przez rury zakopane w gruncie na odpowiedniej głębokości. Zimą, grunt jest cieplejszy od powietrza zewnętrznego, więc powietrze przepływające przez GWC jest wstępnie ogrzewane. Latem, grunt jest chłodniejszy od powietrza zewnętrznego, więc powietrze jest wstępnie schładzane.

GWC mogą być przeponowe (rurowe) lub bezprzeponowe (żwirowe, płytowe). W GWC przeponowych powietrze przepływa przez rury, nie mając bezpośredniego kontaktu z gruntem. W GWC bezprzeponowych powietrze styka się bezpośrednio z gruntem, co zwiększa efektywność wymiany ciepła.

Zalety gruntowych wymienników ciepła:

• Darmowa energia: Wykorzystanie stabilnej temperatury gruntu pozwala na znaczną redukcję kosztów ogrzewania i chłodzenia.
• Poprawa komfortu: Wstępnie ogrzane lub schłodzone powietrze wentylacyjne poprawia komfort klimatyczny w pomieszczeniach.
• Wspomaganie wentylacji mechanicznej: GWC doskonale współpracują z systemami wentylacji mechanicznej z rekuperacją.
• Ekologia: Wykorzystanie energii gruntu jest ekologicznym i odnawialnym źródłem energii.

Czy gruntowy wymiennik ciepła jest niezbędny?

Gruntowy wymiennik ciepła nie jest niezbędny w każdym budynku, ale jest to rozwiązanie wysoce zalecane, szczególnie w domach energooszczędnych i pasywnych. Inwestycja w GWC zwraca się w dłuższej perspektywie dzięki oszczędnościom na kosztach ogrzewania i chłodzenia. GWC to inwestycja w komfort, oszczędności i ekologię.

Najczęściej zadawane pytania (FAQ)

Czy wymiennik ciepła jest niezbędny w klimatyzacji?

Tak, wymiennik ciepła jest kluczowym elementem klimatyzacji, umożliwiającym chłodzenie powietrza.

Jak długo wytrzymuje wymiennik ciepła w piecu?

Wymiennik ciepła powinien wytrzymać tyle, co cały piec, czyli około 15-20 lat, przy prawidłowej eksploatacji i konserwacji.

Czy warto wymienić sam wymiennik ciepła, czy cały piec?

W przypadku starszych pieców, często bardziej opłacalna jest wymiana całego urządzenia na nowe, bardziej energooszczędne.

Ile kosztuje gruntowy wymiennik ciepła?

Koszt GWC zależy od typu i wielkości instalacji, ale szacuje się, że dla domu jednorodzinnego to około 10 tysięcy złotych.

Czy montaż GWC jest skomplikowany?

Montaż GWC wymaga odpowiedniej wiedzy i doświadczenia, dlatego warto zlecić go specjalistycznej firmie.

Podsumowując, wymienniki ciepła są nieodzownym elementem nowoczesnych systemów HVAC, zapewniając efektywną wymianę ciepła, oszczędności energii i komfort cieplny. Wybór odpowiedniego typu wymiennika i regularna konserwacja to klucz do długotrwałej i bezawaryjnej pracy całego systemu.
