Czym jest System Klimatyzacji VRV?

System klimatyzacji VRV, czyli Variable Refrigerant Volume, to zaawansowane rozwiązanie stosowane głównie w budynkach komercyjnych, choć coraz częściej doceniane również w większych domach. Jego kluczową cechą jest zmienny przepływ czynnika chłodniczego, technologia opracowana przez firmę Daikin, która pozwala na precyzyjne sterowanie klimatem w poszczególnych strefach budynku. Dzięki temu użytkownicy mogą cieszyć się komfortową temperaturą dokładnie tam, gdzie jest to potrzebne, niezależnie od pozostałych pomieszczeń.

Co to jest System Klimatyzacji VRV?

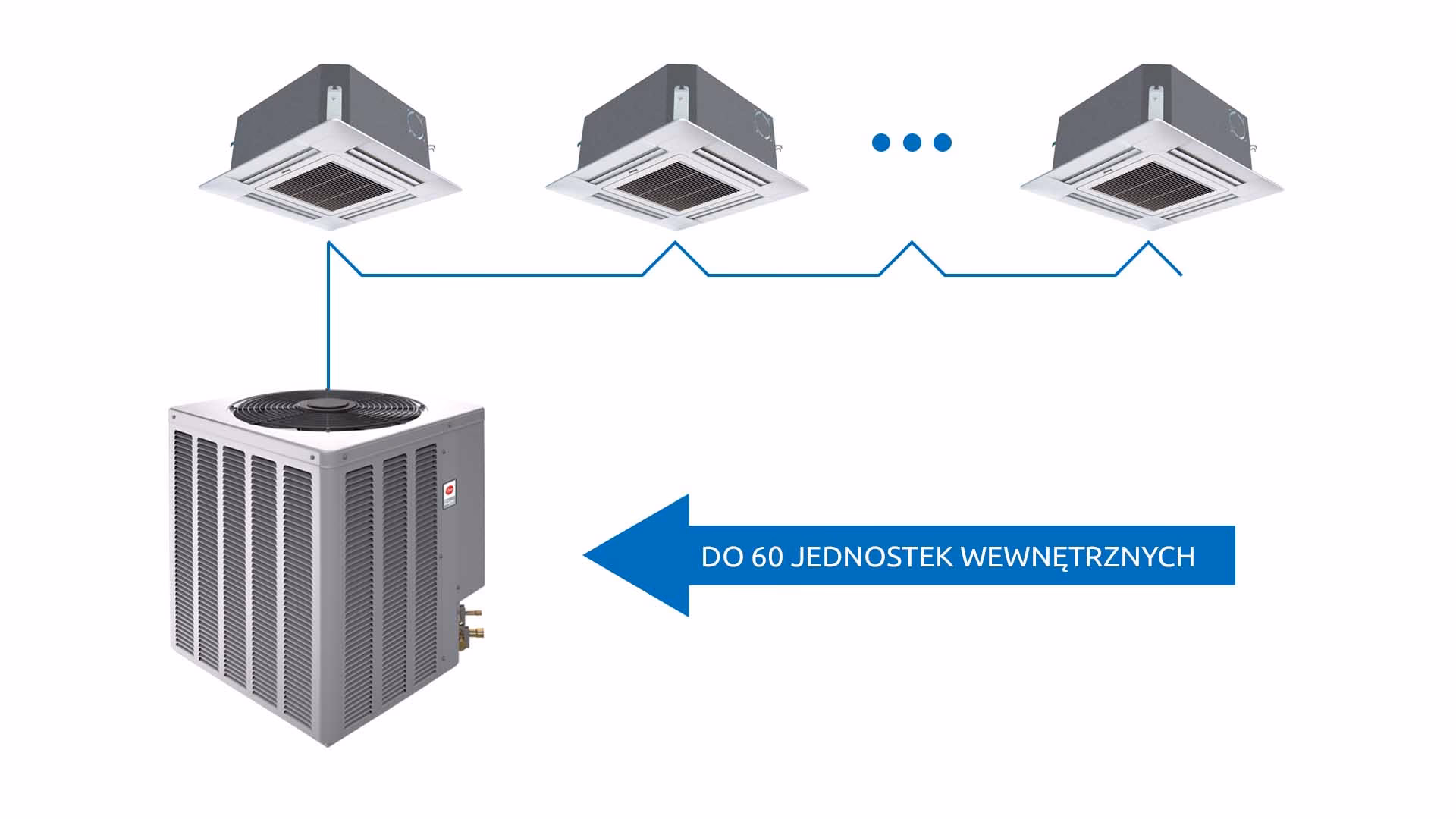

System VRV to rodzaj klimatyzacji multi-split, przeznaczony dla budynków komercyjnych. Wykorzystuje on zmienny przepływ czynnika chłodniczego, co jest innowacyjnym rozwiązaniem umożliwiającym indywidualne sterowanie temperaturą w każdym pomieszczeniu lub strefie budynku. Jedna instalacja VRV może obsłużyć nawet do 64 jednostek wewnętrznych, co czyni go idealnym rozwiązaniem dla dużych obiektów. Elastyczność systemu VRV podkreśla również możliwość znacznej długości instalacji rur oraz różnicy poziomów, co ułatwia projektowanie i adaptację do różnych przestrzeni.

Modularna konstrukcja jednostek zewnętrznych oraz szeroki wybór jednostek wewnętrznych gwarantują, że system VRV można idealnie dopasować do specyficznych wymagań każdego środowiska. Systemy VRV zapewniają indywidualne ustawienia klimatyczne dla każdej strefy, co przekłada się na maksymalny komfort w budynkach komercyjnych.

Nazwa VRV, czyli Variable Refrigerant Volume, pochodzi od technologii zmiennego przepływu czynnika chłodniczego. Firma Daikin wprowadziła ten system na rynek w 1982 roku, jako pionier w zastosowaniu tej innowacyjnej metody. Technologia ta polega na cyrkulacji tylko minimalnej ilości czynnika chłodniczego potrzebnej w danym momencie, co pozwala na indywidualną kontrolę klimatu w różnych strefach. VRV to zastrzeżony znak towarowy firmy Daikin Industries, Ltd.

Linia Produktów VRV

Systemy VRV oferują szeroki wybór jednostek zewnętrznych i wewnętrznych, aby sprostać różnorodnym potrzebom i wymaganiom instalacyjnym.

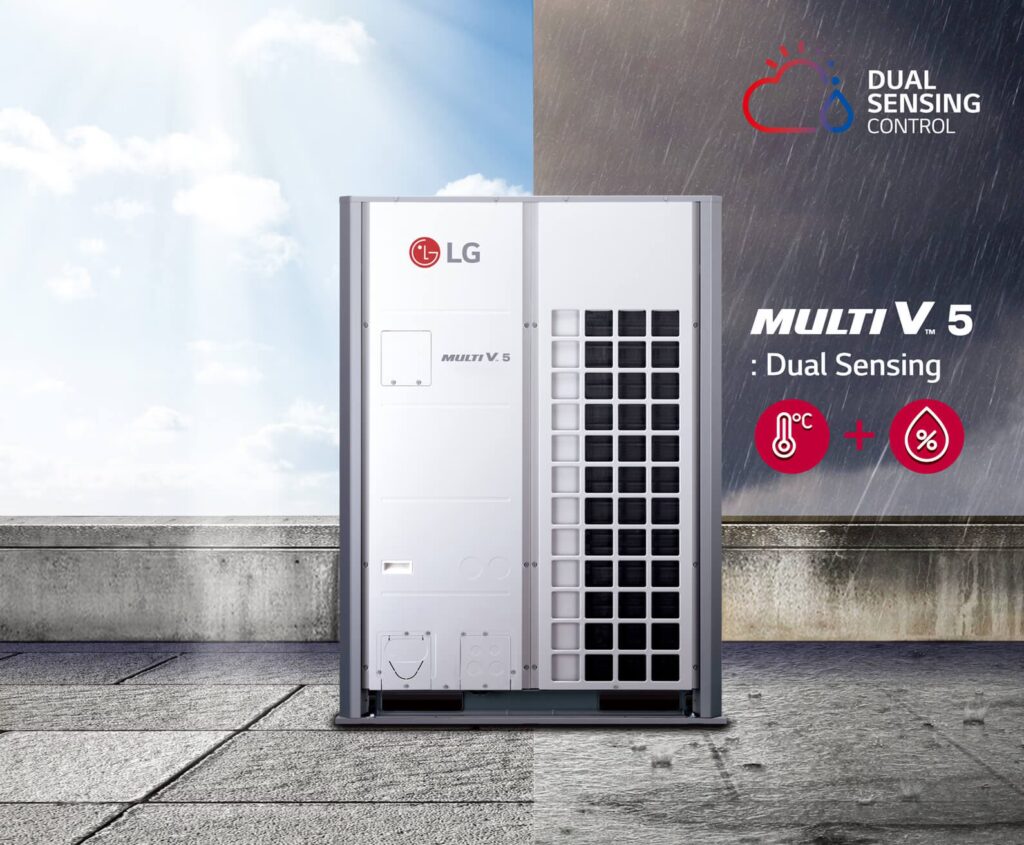

Jednostki Zewnętrzne

Jednostki zewnętrzne VRV dostępne są w różnych wariantach, w tym:

• Pompa ciepła / Tylko chłodzenie: Standardowy model do ogrzewania i chłodzenia lub tylko chłodzenia. Daikin oferuje kombinacje o małych rozmiarach i wyjątkowej wydajności.
• Odzysk ciepła (Heat Recovery): Model z odzyskiem ciepła umożliwia jednoczesne chłodzenie i ogrzewanie w jednym obiegu czynnika chłodniczego. Wykorzystanie zaawansowanych technologii zapewnia dodatkowe funkcje.
• Do wymiany: Umożliwia wymianę jednostek zewnętrznych przy wykorzystaniu istniejącej instalacji czynnika chłodniczego, co przyspiesza i ułatwia modernizację systemów klimatyzacji. Możliwa jest konwersja z systemu na czynnik R22 na system R410A.
• Do użytku domowego i komercyjnego: Smukłe i kompaktowe jednostki zewnętrzne efektywnie wykorzystują przestrzeń i zaspokajają potrzeby domów, małych biur i sklepów o wydajności chłodniczej do 24 kW.
• Jednostka chłodzona wodą: Wykorzystuje wodę jako źródło ciepła. Temperatura wody źródłowej może wynosić od 10°C do 45°C, a na wydajność ogrzewania nie wpływa temperatura otoczenia. Kompaktowe rozmiary oszczędzają miejsce w pomieszczeniach technicznych.

Jednostki Wewnętrzne

Daikin oferuje szeroki wybór 18 typów jednostek wewnętrznych, umożliwiając tworzenie indywidualnych rozwiązań klimatyzacyjnych, które unikalnie spełniają różnorodne potrzeby klientów Daikin. Przykłady jednostek wewnętrznych:

• Kaseta sufitowa (Round Flow Cassette z czujnikiem i Streamerem): Wykrywanie obecności osób i temperatury podłogi dla większego komfortu i oszczędności energii.
• Kaseta sufitowa (Round Flow Cassette ze Streamerem): Przepływ powietrza 360° poprawia dystrybucję temperatury i zapewnia komfortowe wnętrze.
• Kaseta sufitowa (Compact Multi Flow): Kompaktowa konstrukcja zapewnia cichą pracę i komfort.
• Kaseta sufitowa 4-stronna (4-Way Flow Ceiling Suspended): Smukła, stylowa konstrukcja zapewnia optymalną dystrybucję powietrza i instalację bez konieczności przestrzeni w suficie podwieszanym.
• Kaseta sufitowa (Double Flow): Stylowa jednostka z wyrafinowanym panelem, która łatwo komponuje się z każdym wnętrzem.
• Kaseta sufitowa (Single Flow): Smukła konstrukcja umożliwia elastyczną instalację.
• Kanałowa jednostka sufitowa Slim (Slim Ceiling Concealed Duct): Model charakteryzuje się cichą pracą, przełączaniem ciśnienia statycznego i smukłą konstrukcją o wysokości 200 mm.
• Kanałowa jednostka sufitowa Middle Static Pressure (Middle Static Pressure Ceiling Concealed Duct): Średnie zewnętrzne ciśnienie statyczne i smukła konstrukcja umożliwiają elastyczną instalację.
• Kanałowa jednostka sufitowa Middle-High Static Pressure (Middle-High Static Pressure Ceiling Concealed Duct): Średnie i wysokie zewnętrzne ciśnienie statyczne umożliwiają elastyczną instalację.
• Jednostka sufitowa podwieszana (Ceiling Suspended): Smukła konstrukcja charakteryzuje się cichą pracą i szerokim przepływem powietrza.
• Jednostka ścienna (Wall Mounted): Smukła i stylowa konstrukcja płaskiego panelu harmonizuje z każdym wystrojem wnętrz.
• Jednostka stojąca (Floor Standing): Model ten jest szczególnie odpowiedni do klimatyzacji strefy obwodowej.
• Jednostka stojąca ukryta (Concealed Floor Standing): Model ten jest przeznaczony do zabudowy i ukrycia w listwie przypodłogowej.
• Kanałowa jednostka stojąca (Floor Standing Duct): Typ o dużej objętości powietrza do dużych przestrzeni. Elastyczny projekt wnętrza dla każdego najemcy.
• Klimatyzator Clean Room (Clean Room Air Conditioner): Model ten jest odpowiedni do szpitali i innych pomieszczeń czystych.

VRV a Klimatyzator Typu Split - Co Jest Lepsze?

Wybór między systemem VRV a tradycyjnym klimatyzatorem typu split zależy od specyficznych potrzeb i wymagań. Systemy VRV są nowocześniejszą i bardziej zaawansowaną formą klimatyzacji split lub multi-split, idealną dla domów, w których nie można zainstalować kanałów wentylacyjnych dla systemu kanałowego, ale nadal zależy im na efektywnej kontroli klimatu w całym domu.

Jak Działa Klimatyzacja VRF?

Systemy klimatyzacji wymagają, aby czynnik chłodniczy miał określone ciśnienie na różnych etapach systemu, aby zapewnić maksymalną wydajność i trwałość. Tradycyjne systemy split projektowano tak, aby pod obciążeniem działały optymalnie, jednak problemy pojawiają się, gdy obciążenie systemu maleje. Wraz ze zmniejszeniem obciążenia ciśnienie w systemie zaczyna się zmieniać, co może prowadzić do poważnych awarii skraplacza. Skraplacz, serce jednostki zewnętrznej, spręża i pompuje czynnik chłodniczy w systemie.

Sprężarka zasysa chłodne opary czynnika chłodniczego o niskim ciśnieniu i spręża je, tworząc gorące opary o wysokim ciśnieniu, które są kierowane do skraplacza. Skraplacz wymaga, aby dopływ był w 100% parą, bez żadnego płynu, ponieważ ciekły czynnik chłodniczy nie może być sprężany i może spowodować poważne uszkodzenia, jeśli dostanie się do sprężarki. Wraz ze spadkiem obciążenia systemu, ciśnienie w systemie zmienia się, co prowadzi do kondensacji dopływającego gazu czynnika chłodniczego w ciecz przy wejściu do skraplacza. Aby zapobiec temu problemowi, projektanci HVAC stosowali dwa główne systemy:

• Cyrkulacja: Gdy ciśnienie i temperatura dopływu zmieniają się, system otwiera zawór elektromagnetyczny, który cyrkuluje dopływający czynnik chłodniczy przez pętlę rury, aż osiągnie on prawidłowe ciśnienie i temperaturę, po czym wpływa do skraplacza. Wadą tego systemu jest konieczność ciągłej pracy skraplacza podczas cyrkulacji czynnika chłodniczego, co marnuje energię i powoduje większe zużycie skraplacza.
• Odcięcie (Cut-Out): Gdy obciążenie klimatyzatora zmniejsza się, np. gdy dom osiągnął żądaną temperaturę, sprężarka wyłącza się, a następnie włącza się, gdy obciążenie wzrasta. Zapewnia to pracę tylko wtedy, gdy obciążenie jest optymalne dla prawidłowego działania systemu. Główną wadą tego rozwiązania jest to, że ciągłe włączanie i wyłączanie powoduje znaczne zużycie, zmniejszając trwałość systemu. Ponadto jest to nieefektywne i mniej skuteczne w kontrolowaniu temperatury w domu, ponieważ system włącza się i wyłącza, chłodząc lub ogrzewając tylko sporadycznie, co prowadzi do ciągłych wahań temperatury w pomieszczeniu.

Aby złagodzić wady obu tych środków kontroli, projektanci HVAC z firmy Daikin opracowali technologię VRF. Moduł VRF na sprężarce kontroluje tempo pracy sprężarki w zależności od obciążenia systemu, aby zapewnić utrzymanie optymalnego ciśnienia w systemie. VRF otwiera również świat możliwości, których konwencjonalne systemy cyrkulacji i odcięcia nie mogły osiągnąć.

Zalety VRF

Technologia VRF pozwoliła projektantom HVAC na kreatywne podejście do możliwości klimatyzacji. Prawdopodobnie największą zaletą systemów VRF jest to, że jedna jednostka zewnętrzna może jednocześnie ogrzewać i chłodzić różne jednostki wewnętrzne. Coś takiego było niemożliwe w przypadku konwencjonalnej klimatyzacji multi-split, która pozwalała na jednoczesne ogrzewanie lub chłodzenie całego systemu. To sprawiło, że systemy VRF stały się bardzo pożądane w hotelach i dużych budynkach biurowych, ponieważ oznaczało to, że potrzebują tylko kilku jednostek zewnętrznych, podczas gdy przy użyciu systemu split lub multi-split potrzebowaliby osobnej jednostki zewnętrznej dla każdego pokoju lub biura.

Korzyści na tym się nie kończą, ponieważ system ten umożliwia odzyskiwanie ciepła. Odzyskiwanie ciepła w skrócie oznacza, że jeśli system VRF zasila dwa pomieszczenia i jedno chce być ogrzewane, a drugie chłodzone, może pobrać ciepło z chłodnego pomieszczenia i wykorzystać je do ogrzania drugiego pomieszczenia, co pozwala wyłączyć zewnętrzny skraplacz, znacznie obniżając koszty eksploatacji. Jest to jeden z głównych powodów, dla których system VRF stał się tak popularny w sektorze komercyjnym.

Systemy VRF również znacznie mniej zużywają się niż system odcięcia lub cyrkulacji. Oprócz tych ulepszeń technologicznych, systemy VRF działają jak konwencjonalne systemy multi-split, mogą być sterowane centralnie lub za pomocą każdej jednostki wewnętrznej. Jednostki wewnętrzne mogą być dowolne, od naściennych jednostek split, kaset, po systemy kanałowe, aby dopasować się do potrzeb i wymagań Twojego domu. Daje im to znacznie większą elastyczność niż system split lub multi-split, ponieważ pozwalają na większą indywidualną kontrolę temperatury i wydajność.

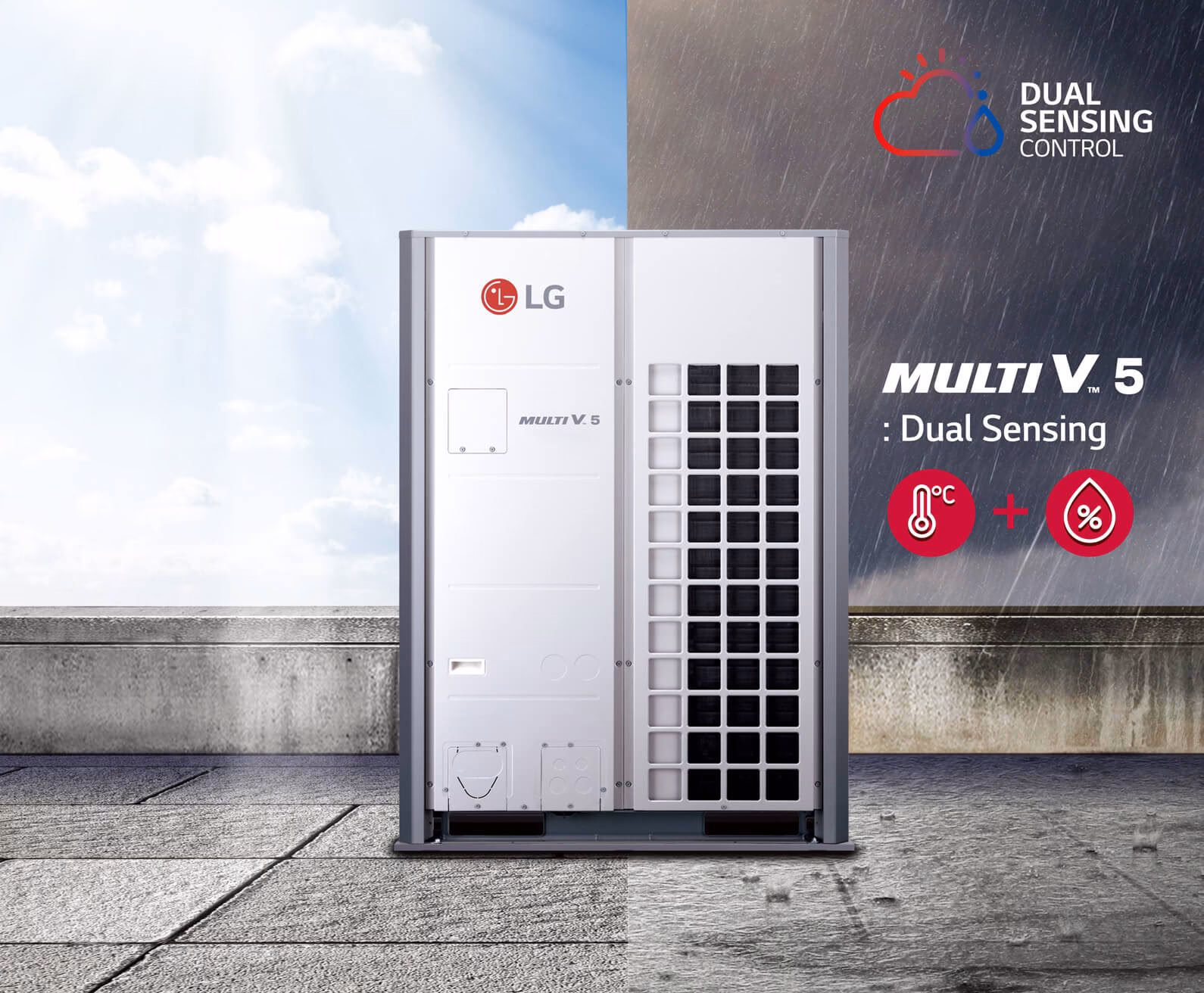

VRF czy System Split?

Systemy VRF z odzyskiem ciepła są jednymi z najbardziej wydajnych systemów klimatyzacji na rynku, ale są również jednymi z najdroższych. Jak więc zdecydować, który z nich jest najlepszy dla Twojego domu? Oto kilka scenariuszy, które najlepiej pasują do każdego klimatyzatora:

System Split lub Multi-Split Może Być Dla Ciebie, Jeśli:

• Chcesz ogrzewać lub chłodzić tylko dwa pomieszczenia i oba będą albo ogrzewane, albo chłodzone.
• Masz ograniczony budżet.
• Masz mały dom.

System VRF Może Być Dla Ciebie, Jeśli:

• Masz duży, wielopokojowy dom.
• Wymagasz jednoczesnego ogrzewania lub chłodzenia różnych pomieszczeń.
• Masz większy budżet i szukasz najbardziej wydajnego systemu.
• Szukasz klimatyzacji w dużym budynku komercyjnym lub biurowym.

Jaka Jest Różnica Pomiędzy VAV i VRV?

Systemy VAV (Variable Air Volume) i VRV (Variable Refrigerant Volume), choć oba służą do kontroli klimatu w budynkach, stosują zasadniczo różne podejścia.

Funkcja

• VAV (Variable Air Volume): System ten koncentruje się na zarządzaniu natężeniem przepływu powietrza klimatyzowanego w całym budynku. Utrzymuje stałą temperaturę powietrza, ale dostosowuje objętość dostarczaną do różnych stref w zależności od ich potrzeb chłodzenia lub ogrzewania. Wyobraź sobie centralną klimatyzację dostarczającą chłodne powietrze do różnych pomieszczeń. Systemy VAV wykorzystują przepustnice do regulacji ilości chłodnego powietrza docierającego do każdej strefy.
• VRV (Variable Refrigerant Volume): Systemy VRV z drugiej strony koncentrują się na regulacji przepływu czynnika chłodniczego w celu kontroli temperatury. Wykorzystują czynnik chłodniczy, substancję, która pochłania i uwalnia ciepło, do chłodzenia lub ogrzewania pomieszczeń. Systemy VRV zmieniają ilość czynnika chłodniczego dostarczanego do poszczególnych jednostek wewnętrznych, umożliwiając niezależną kontrolę temperatury w różnych strefach. Można to sobie wyobrazić jako oddzielne mini klimatyzatory dla każdej strefy, z centralnym systemem zarządzającym przepływem czynnika chłodniczego do każdej jednostki.

Komponenty

• System VAV:
  • Centrala klimatyzacyjna (AHU): Przygotowuje powietrze (ogrzewanie, chłodzenie, osuszanie) i dostarcza je do budynku.
  • Kanały wentylacyjne: Sieć rur rozprowadzających klimatyzowane powietrze po budynku.
  • Skrzynki VAV (Variable Air Volume): Umieszczone przy wlotach klimatyzowanego powietrza do poszczególnych stref. Zawierają przepustnice, które regulują przepływ powietrza w zależności od potrzeb temperatury w strefie.
  • System sterowania: Monitoruje i reguluje cały system, w tym czujniki temperatury w każdej strefie oraz sterowanie centralą klimatyzacyjną i skrzynkami VAV.
• System VRV:
  • Jednostka zewnętrzna: Mieści sprężarkę, skraplacz i zawór rozprężny, które zarządzają cyrkulacją czynnika chłodniczego.
  • Rurociągi czynnika chłodniczego: Przenoszą czynnik chłodniczy do jednostek wewnętrznych.
  • Jednostki wewnętrzne: Umieszczone w każdej strefie i obsługują klimatyzację lub ogrzewanie przy użyciu dostarczonego czynnika chłodniczego. Mogą to być różne typy, takie jak jednostki naścienne, kasety sufitowe lub jednostki kanałowe do ukrytej instalacji.
  • System sterowania: Podobnie jak w systemach VAV, monitoruje i reguluje cały system, w tym czujniki temperatury w każdej strefie oraz sterowanie jednostką zewnętrzną i jednostkami wewnętrznymi.

Kluczowe Różnice

Poniższa tabela przedstawia kluczowe różnice między systemami VAV i VRV:

Wybór Między VAV i VRV

Rozważ system VAV, jeśli:

• Twój budynek ma dedykowane strefy wymagające różnych temperatur (np. serwerownie vs. biura).
• Masz istniejący budynek z już zainstalowanymi kanałami wentylacyjnymi.
• Masz projekt z ograniczonym budżetem, gdzie niższa inwestycja początkowa jest priorytetem.

Rozważ system VRV, jeśli:

• Twój budynek ma otwarty plan piętra lub zróżnicowane potrzeby temperaturowe w różnych strefach.
• Planujesz nową budowę lub renowację bez istniejących kanałów wentylacyjnych.
• Twój projekt priorytetowo traktuje efektywność energetyczną i długoterminowe oszczędności kosztów, pomimo potencjalnie wyższej inwestycji początkowej.

Podsumowanie

Zarówno systemy VAV, jak i VRV mają swoje zalety i wady. Najlepszy wybór zależy od specyficznych wymagań budynku, budżetu i pożądanego poziomu kontroli temperatury. Zdecydowanie zaleca się konsultację z profesjonalistą z branży HVAC, który pomoże dobrać system idealnie dopasowany do Państwa potrzeb.

Często Zadawane Pytania (FAQ)

1. Czy system VRV jest głośny?

   Systemy VRV, szczególnie nowoczesne modele, są zaprojektowane tak, aby pracowały cicho. Jednostki wewnętrzne są zazwyczaj bardzo ciche, a jednostki zewnętrzne umieszczane są na zewnątrz budynków, minimalizując hałas wewnątrz pomieszczeń.

2. Jakie są koszty eksploatacji systemu VRV?

   Systemy VRV są generalnie bardziej energooszczędne niż tradycyjne systemy, co przekłada się na niższe koszty eksploatacji w dłuższej perspektywie. Odzysk ciepła i zmienny przepływ czynnika chłodniczego pozwalają na optymalizację zużycia energii.

3. Czy system VRV nadaje się do domu?

   Tak, systemy VRV są coraz częściej stosowane w dużych domach jednorodzinnych, szczególnie tam, gdzie wymagana jest indywidualna kontrola temperatury w wielu pomieszczeniach i wysoka efektywność energetyczna.

4. Jak długo trwa instalacja systemu VRV?

   Czas instalacji systemu VRV zależy od wielkości i złożoności projektu. Zazwyczaj instalacja jest szybsza niż systemów VAV ze względu na brak rozbudowanej sieci kanałów, ale nadal wymaga fachowej wiedzy i doświadczenia.

5. Czy system VRV wymaga specjalnej konserwacji?

   Tak, jak każdy system klimatyzacji, VRV wymaga regularnej konserwacji, aby zapewnić prawidłowe i wydajne działanie. Konserwacja powinna być przeprowadzana przez wykwalifikowanych techników HVAC.
