Jak Wybrać Klimatyzator do Szafy Sterowniczej?

Szafy sterownicze są kluczowym elementem wielu systemów przemysłowych i technologicznych. Kryją w sobie wrażliwą elektronikę, która generuje ciepło i jest podatna na przegrzanie. Utrzymanie odpowiedniej temperatury wewnątrz szafy sterowniczej jest kluczowe dla zapewnienia ciągłości pracy, wydłużenia żywotności komponentów i uniknięcia kosztownych awarii. Właśnie dlatego tak istotny jest wybór odpowiedniego klimatyzatora do szafy sterowniczej. W tym artykule omówimy, jak prawidłowo dobrać klimatyzator, aby spełniał swoje zadanie i zapewniał optymalne warunki pracy dla urządzeń.

Dlaczego Klimatyzacja Szafy Sterowniczej Jest Tak Ważna?

W środowisku przemysłowym, gdzie często panują wysokie temperatury, a urządzenia elektroniczne same generują dodatkowe ciepło, temperatura wewnątrz szafy sterowniczej może szybko wzrosnąć do niebezpiecznego poziomu. Przekroczenie dopuszczalnych temperatur pracy komponentów elektronicznych prowadzi do:

• Spadku wydajności urządzeń.
• Skrócenia żywotności podzespołów elektronicznych.
• Awarii i przestojów w produkcji.
• Ryzyka pożaru w skrajnych przypadkach.

Klimatyzator szafy sterowniczej efektywnie odprowadza ciepło z wnętrza szafy, utrzymując temperaturę na bezpiecznym i stabilnym poziomie. Dzięki temu minimalizujemy ryzyko awarii, przedłużamy żywotność urządzeń i zapewniamy ciągłość procesów produkcyjnych.

Jak Działa Klimatyzator do Szafy Sterowniczej?

Klimatyzatory do szaf sterowniczych działają na zasadzie obiegu zamkniętego. Oznacza to, że powietrze wewnątrz szafy jest ciągle chłodzone i recyrkulowane, bez wymiany z powietrzem zewnętrznym. Jest to kluczowe rozwiązanie, ponieważ:

• Chroni wnętrze szafy przed zanieczyszczeniami, pyłem i wilgocią z zewnątrz.
• Zapewnia stabilne warunki temperaturowe i wilgotnościowe.
• Minimalizuje ryzyko korozji i uszkodzeń spowodowanych czynnikami zewnętrznymi.

Typowy klimatyzator szafy sterowniczej składa się z kilku podstawowych komponentów:

• Sprężarka: odpowiada za sprężanie czynnika chłodniczego i podnoszenie jego temperatury.
• Skraplacz: oddaje ciepło czynnika chłodniczego na zewnątrz szafy.
• Zawór rozprężny: obniża ciśnienie i temperaturę czynnika chłodniczego.
• Parownik: odbiera ciepło z powietrza wewnątrz szafy, chłodząc je.
• Wentylatory: wymuszają obieg powietrza wewnątrz i na zewnątrz klimatyzatora, poprawiając wymianę ciepła.

Wiele nowoczesnych klimatyzatorów posiada również funkcję odparowania kondensatu, co dodatkowo osusza powietrze wewnątrz szafy, chroniąc urządzenia przed wilgocią i korozją. Jest to szczególnie istotne w środowiskach o wysokiej wilgotności.

Kluczowe Czynniki Przy Doborze Klimatyzatora do Szafy Sterowniczej

Wybór odpowiedniego klimatyzatora do szafy sterowniczej wymaga uwzględnienia kilku istotnych czynników. Niedoszacowanie mocy chłodniczej może skutkować niewystarczającym chłodzeniem i problemami z przegrzewaniem, natomiast przeszacowanie mocy prowadzi do niepotrzebnych kosztów zakupu i eksploatacji.

1. Obliczenie Mocy Chłodniczej

Kluczowym parametrem jest moc chłodnicza klimatyzatora, która musi być dostosowana do ilości ciepła generowanego wewnątrz szafy. Na moc chłodniczą wpływają:

• Straty ciepła przez ściany szafy: zależą od powierzchni szafy, materiału, z którego jest wykonana, oraz różnicy temperatur między wnętrzem a otoczeniem.
• Ciepło generowane przez komponenty elektryczne: każdy element elektroniczny w szafie wydziela ciepło podczas pracy. Należy uwzględnić sumaryczną moc cieplną wszystkich komponentów (transformatory, zasilacze, sterowniki, styczniki, falowniki itp.).
• Dodatkowe źródła ciepła: np. promieniowanie słoneczne, bliskość maszyn generujących ciepło, wysoka temperatura otoczenia.

Producenci klimatyzatorów udostępniają zazwyczaj wzory i kalkulatory, które pomagają obliczyć wymaganą moc chłodniczą. Podstawowy wzór na obliczenie mocy chłodniczej (Q) można przedstawić jako:

Q = Qc + Qr + Qs

Gdzie:

• Qc - ciepło generowane przez komponenty elektryczne (w watach).
• Qr - straty ciepła przez ściany szafy (w watach).
• Qs - ciepło od dodatkowych źródeł (w watach).

Straty ciepła przez ściany szafy (Qr) można obliczyć za pomocą wzoru:

Qr = U * A * ΔT

Gdzie:

• U - współczynnik przenikania ciepła materiału szafy (W/m²K).
• A - powierzchnia ścian szafy (m²).
• ΔT - różnica temperatur między otoczeniem a wnętrzem szafy (K).

Współczynnik przenikania ciepła (U) zależy od materiału szafy. Dla stali wynosi on około 5-6 W/m²K, dla aluminium około 200 W/m²K, ale w kontekście szaf sterowniczych, ważniejsza jest izolacyjność obudowy, więc te wartości mogą się różnić. Zaleca się korzystanie z danych producenta szaf lub klimatyzatorów, lub stosowanie bardziej szczegółowych kalkulatorów online.

Pamiętaj, że obliczenia mocy chłodniczej powinny uwzględniać najbardziej ekstremalne warunki pracy, czyli najwyższą temperaturę otoczenia i maksymalne obciążenie komponentów elektrycznych.

2. Wielkość i Typ Szafy Sterowniczej

Wielkość szafy sterowniczej ma bezpośredni wpływ na powierzchnię wymiany ciepła i straty ciepła przez ściany. Większa szafa będzie generować większe straty ciepła, ale również będzie miała większą pojemność cieplną.

Typ szafy również ma znaczenie. Szafy zewnętrzne, wystawione na bezpośrednie działanie promieni słonecznych, będą wymagały większej mocy chłodniczej niż szafy umieszczone wewnątrz pomieszczeń.

3. Dostępne Miejsce Montażowe i Typ Montażu Klimatyzatora

Klimatyzatory do szaf sterowniczych dostępne są w różnych wersjach montażowych:

• Montaż ścienny: najpopularniejszy typ, klimatyzator montowany jest na ścianie szafy. Wymaga wycięcia otworu w ścianie.

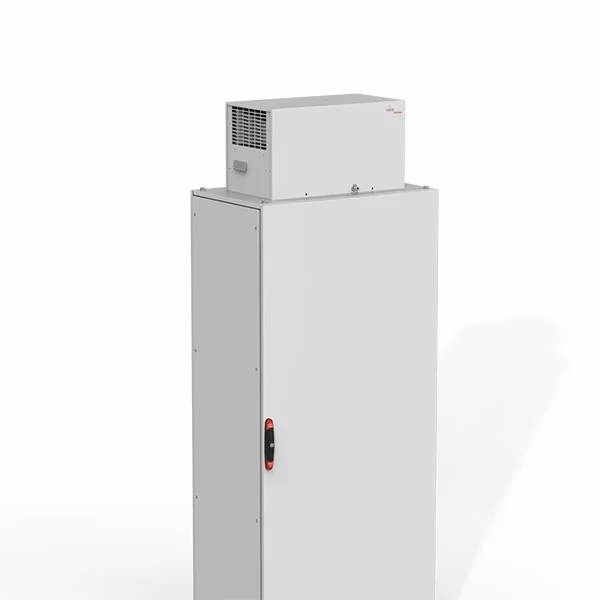

• Montaż dachowy: klimatyzator montowany jest na dachu szafy. Zalecany, gdy nie ma możliwości montażu ściennego lub gdy zależy nam na minimalizacji zajmowanej przestrzeni na ścianie.
• Montaż drzwiowy: klimatyzator montowany jest na drzwiach szafy. Stosowany rzadziej, głównie w mniejszych szafach lub gdy inne opcje montażu są niemożliwe.

Przy wyborze typu montażu należy wziąć pod uwagę:

• Dostępną przestrzeń montażową na szafie.
• Wymagania dotyczące ochrony IP (stopień ochrony przed wnikaniem pyłu i wody). Klimatyzator musi zachować stopień ochrony szafy.
• Łatwość dostępu do klimatyzatora w celu konserwacji i serwisu.

4. Dodatkowe Funkcje i Właściwości

Oprócz podstawowej funkcji chłodzenia, warto zwrócić uwagę na dodatkowe funkcje i właściwości klimatyzatorów:

• Funkcja grzania: przydatna w chłodnych środowiskach, gdzie temperatura w szafie może spaść poniżej dopuszczalnego minimum.
• Odparowanie kondensatu: eliminuje konieczność odprowadzania kondensatu na zewnątrz, upraszczając instalację.
• Alarmy: informują o ewentualnych awariach lub przekroczeniu zadanych parametrów.
• Sterowanie zdalne: umożliwia monitorowanie i sterowanie klimatyzatorem z odległości.
• Energooszczędność: ważna w kontekście kosztów eksploatacji. Warto wybierać klimatyzatory o wysokiej klasie energetycznej.
• Poziom hałasu: istotny w środowiskach, gdzie hałas może być uciążliwy.

Rodzaje Klimatyzatorów do Szaf Sterowniczych

Na rynku dostępne są różne rodzaje klimatyzatorów do szaf sterowniczych, różniące się konstrukcją i przeznaczeniem. Najczęściej spotykane to:

Standardowe Klimatyzatory Kompresorowe

Są to najbardziej popularne i uniwersalne klimatyzatory. Charakteryzują się wysoką wydajnością chłodniczą i szerokim zakresem mocy. Dostępne w różnych wersjach montażowych (ścienne, dachowe, drzwiowe).

Klimatyzatory Termoelektryczne (Peltiera)

Wykorzystują efekt Peltiera do chłodzenia. Charakteryzują się mniejszą wydajnością chłodniczą i są przeznaczone do mniejszych szaf lub aplikacji o niskim zapotrzebowaniu na chłodzenie. Mają prostszą konstrukcję i są bardziej niezawodne, ale mniej energooszczędne niż kompresorowe.

Klimatyzatory Supercienkie (Slim)

Zaprojektowane z myślą o aplikacjach, gdzie przestrzeń montażowa jest ograniczona. Charakteryzują się kompaktową budową i niewielką głębokością. Idealne do szaf umieszczonych w wąskich korytarzach lub miejscach o ograniczonej przestrzeni.

Porównanie Typów Klimatyzatorów

Montaż i Konserwacja Klimatyzatora

Prawidłowy montaż i regularna konserwacja klimatyzatora są kluczowe dla jego sprawnego działania i długiej żywotności.

Montaż

Montaż klimatyzatora powinien być przeprowadzony przez wykwalifikowany personel, zgodnie z instrukcją producenta. Należy zwrócić uwagę na:

• Prawidłowe uszczelnienie otworu montażowego, aby zachować stopień ochrony IP szafy.
• Bezpieczne podłączenie elektryczne.
• Sprawdzenie szczelności układu chłodniczego (w przypadku klimatyzatorów kompresorowych).
• Uruchomienie i testowanie klimatyzatora po montażu.

Konserwacja

Regularna konserwacja klimatyzatora obejmuje:

• Czyszczenie filtrów powietrza: regularne czyszczenie lub wymiana filtrów zapewnia prawidłowy przepływ powietrza i wydajność chłodzenia. Częstotliwość czyszczenia zależy od stopnia zanieczyszczenia powietrza w otoczeniu.
• Czyszczenie skraplacza i parownika: usuwanie kurzu i zanieczyszczeń z wymienników ciepła poprawia efektywność wymiany ciepła.
• Sprawdzanie szczelności układu chłodniczego: regularne kontrole szczelności zapobiegają wyciekom czynnika chłodniczego i spadkowi wydajności klimatyzatora.
• Przeglądy techniczne: zaleca się przeprowadzanie okresowych przeglądów technicznych przez autoryzowany serwis, zgodnie z zaleceniami producenta.

Często Zadawane Pytania (FAQ)

1. Czy klimatyzator do szafy sterowniczej jest konieczny?

W wielu przypadkach tak, szczególnie w środowiskach o wysokiej temperaturze otoczenia i przy dużej ilości komponentów elektrycznych generujących ciepło. Klimatyzacja jest kluczowa dla zapewnienia niezawodności i długiej żywotności urządzeń.

2. Jak obliczyć potrzebną moc chłodniczą klimatyzatora?

Należy uwzględnić straty ciepła przez ściany szafy, ciepło generowane przez komponenty elektryczne oraz dodatkowe źródła ciepła. Producenci klimatyzatorów udostępniają wzory i kalkulatory online, które ułatwiają obliczenia.

3. Jaki typ klimatyzatora wybrać – kompresorowy, termoelektryczny czy slim?

Wybór zależy od aplikacji. Klimatyzatory kompresorowe są najbardziej uniwersalne. Termoelektryczne nadają się do mniejszych szaf. Klimatyzatory slim są idealne, gdy przestrzeń montażowa jest ograniczona.

4. Jak często należy serwisować klimatyzator szafy sterowniczej?

Częstotliwość serwisu zależy od warunków pracy i zaleceń producenta. Zaleca się regularne czyszczenie filtrów i okresowe przeglądy techniczne (np. raz w roku).

5. Czy klimatyzator szafy sterowniczej może grzać?

Tak, niektóre modele posiadają funkcję grzania, co jest przydatne w chłodnych środowiskach.

Podsumowanie

Wybór odpowiedniego klimatyzatora do szafy sterowniczej to inwestycja w niezawodność i długowieczność urządzeń elektronicznych. Pamiętaj o dokładnym obliczeniu mocy chłodniczej, uwzględnieniu warunków pracy, dostępnej przestrzeni montażowej i dodatkowych funkcjach. Regularna konserwacja zapewni sprawne i bezawaryjne działanie klimatyzatora przez długie lata, chroniąc Twoje cenne urządzenia i zapewniając ciągłość pracy.
