Pompy w systemach HVAC: Kluczowe typy i ich rola

W systemach HVAC (ogrzewanie, wentylacja i klimatyzacja) pompy odgrywają kluczową rolę w zapewnieniu prawidłowego obiegu płynów, utrzymaniu wydajności i regulacji temperatury w pomieszczeniach. Wybór odpowiedniego typu pompy jest niezwykle istotny, ponieważ różne modele są przeznaczone do zaspokajania zróżnicowanych potrzeb w zależności od natężenia przepływu, ciśnienia i konstrukcji systemu. W tym artykule omówimy główne typy pomp stosowanych w systemach HVAC, wyjaśniając zasadę działania każdej z nich. Poruszymy również kwestię doboru pomp HVAC, kluczowe czynniki, które należy wziąć pod uwagę przy wyborze, typowe problemy oraz wskazówki dotyczące konserwacji, które pomogą utrzymać system w doskonałej kondycji.

Rodzaje pomp stosowanych w systemach HVAC

Przyjrzyjmy się najczęściej stosowanym typom pomp w aplikacjach HVAC:

Pompy o zmiennej prędkości

Pompy o zmiennej prędkości są wyposażone w napęd o zmiennej prędkości (VSD), co pozwala im dostosowywać prędkość pracy do aktualnych potrzeb systemu. Ta funkcja jest szczególnie przydatna podczas pompowania płynów na stosunkowo płaskich powierzchniach, gdzie znaczna część energii zużywana jest na pokonanie sił tarcia. Dzięki możliwości regulacji prędkości, pompy te przyczyniają się do znacznych oszczędności energii, ponieważ pracują z optymalną wydajnością w zależności od zapotrzebowania na chłodzenie lub ogrzewanie. Są idealne do systemów, w których przepływ płynu chłodzącego lub grzewczego musi być dynamicznie dostosowywany do zmieniających się warunków.

Pompy jednostopniowe

Pompy jednostopniowe charakteryzują się prostą konstrukcją z jednym wirnikiem obracającym się na wale wewnątrz obudowy pompy. Napędzane silnikiem, pompy te generują przepływ za pomocą prostego i efektywnego mechanizmu. Kluczową zaletą jest ich konstrukcja monoblokowa, w której silnik i pompa stanowią oddzielne komponenty, co ułatwia i obniża koszty konserwacji. Pompy jednostopniowe są powszechnie stosowane w systemach HVAC ze względu na ich niezawodność i łatwość obsługi. Są odpowiednie do zastosowań, gdzie wymagane jest umiarkowane ciśnienie i przepływ.

Pompy wielostopniowe

Pompy wielostopniowe zawierają wiele wirników i kierownic ułożonych szeregowo, co pozwala im osiągać znacznie wyższe ciśnienia niż konstrukcje jednostopniowe. Każdy stopień zwiększa ciśnienie skumulowane, dzięki czemu pompy te doskonale nadają się do systemów wymagających wyższej wysokości podnoszenia lub znacznego ciśnienia w określonych punktach. Modułowa konstrukcja pomp wielostopniowych czyni je wszechstronnymi w instalacjach pionowych i poziomych. Są idealne do dużych systemów HVAC, gdzie płyn musi być transportowany na znaczne odległości lub wysokości, na przykład w wysokich budynkach.

Pompy odśrodkowe

Pompy odśrodkowe są jednymi z najczęściej stosowanych typów pomp w systemach HVAC ze względu na ich wydajność i zdolność do obsługi dużych objętości płynu przy niskim i średnim ciśnieniu. Pompy te wykorzystują obracający się wirnik do generowania siły odśrodkowej, wypychając płyn na zewnątrz, aby wytworzyć przepływ. Pompy odśrodkowe są bardzo skuteczne w systemach wymagających stałego, ciągłego przepływu i są często wybierane do przetłaczania wody przez agregaty chłodnicze, wieże chłodnicze i inne duże komponenty HVAC. Ich prosta konstrukcja i niezawodność sprawiają, że są to popularny wybór w wielu zastosowaniach HVAC.

Pompy z króćcem ssawnym osiowym (End-Suction Pumps)

Pompy z króćcem ssawnym osiowym to rodzaj pompy odśrodkowej o unikalnej konstrukcji, w której króćce ssawny i tłoczny znajdują się na przeciwległych końcach obudowy. Taka konfiguracja sprawia, że są kompaktowe i łatwe w montażu, szczególnie w ciasnych przestrzeniach w systemach HVAC. Pompy z króćcem ssawnym osiowym są zazwyczaj jednostopniowe i powszechnie stosowane do zastosowań o umiarkowanym przepływie, takich jak obieg wody w małych i średnich systemach HVAC. Ich konstrukcja ułatwia dostęp do elementów pompy w celu konserwacji.

Pompy liniowe (In-Line Pumps)

Pompy liniowe to kolejna odmiana pomp odśrodkowych, specjalnie zaprojektowana do montażu bezpośrednio w linii rurociągu, co oszczędza miejsce i upraszcza instalację. Ich kompaktowa, liniowa konstrukcja czyni je idealnymi do wysokich budynków lub innych instalacji o ograniczonej powierzchni podłogi. Ze względu na mniejsze gabaryty, pompy liniowe są często stosowane do obiegu wody w domowych lub małych komercyjnych systemach HVAC. Są łatwe w instalacji i integracji z istniejącymi rurociągami.

Pompy wspomagające (Booster Pumps)

Pompy wspomagające są zazwyczaj stosowane w celu zwiększenia ciśnienia wody w systemach HVAC, szczególnie w większych budynkach lub tam, gdzie długie odcinki rurociągów mogą powodować spadki ciśnienia. W zależności od wymaganego ciśnienia, mogą być jednostopniowe lub wielostopniowe i idealnie nadają się do systemów wymagających dodatkowej mocy do cyrkulacji płynów na znaczne odległości lub wysokości. Pompy te zapewniają odpowiednie ciśnienie wody w całym systemie, co jest kluczowe dla efektywnego działania urządzeń końcowych, takich jak grzejniki lub klimakonwektory.

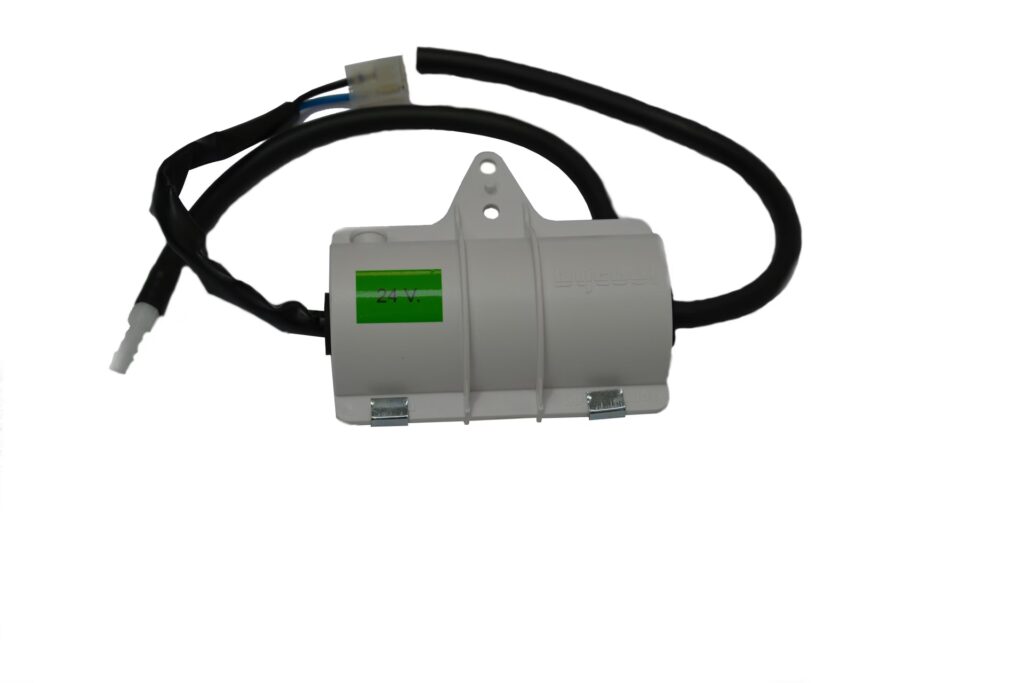

Pompy kondensatu

Pompy kondensatu są używane do usuwania kondensatu wytwarzanego przez centrale wentylacyjne, chłodnice lub inne komponenty HVAC. Te małe pompy zapobiegają gromadzeniu się wilgoci w systemie, zapewniając wydajną pracę i chroniąc przed uszkodzeniami spowodowanymi przez wodę. Są szczególnie przydatne w zastosowaniach, w których drenaż grawitacyjny nie jest możliwy. Pompy kondensatu są niezbędne w systemach klimatyzacji, aby skutecznie odprowadzać wilgoć i unikać problemów związanych z zalaniem lub rozwojem pleśni.

Jak działają pompy HVAC

Pompa ciepła działa poprzez przenoszenie ciepła z jednego miejsca do drugiego, wykorzystując powietrze lub grunt jako źródło ciepła. W powietrznej pompie ciepła ciepło jest przenoszone między powietrzem wewnątrz i na zewnątrz budynku, natomiast gruntowa pompa ciepła (często nazywana geotermalną pompą ciepła) przenosi ciepło między powietrzem wewnątrz budynku a ziemią na zewnątrz. Proces ten jest możliwy dzięki cyrkulacji czynnika chłodniczego, który zmienia swój stan skupienia, absorbując i oddając ciepło. Pompy ciepła mogą działać zarówno w trybie ogrzewania, jak i chłodzenia, co czyni je uniwersalnym rozwiązaniem dla komfortu termicznego.

Czynniki, które należy wziąć pod uwagę przy wyborze pompy HVAC

Przyjrzyjmy się teraz kluczowym czynnikom, które należy wziąć pod uwagę przy wyborze najlepszej pompy HVAC:

Moc i wydajność

Wybór najmocniejszej pompy ciepła nie zawsze jest idealny. Jeśli urządzenie jest zbyt mocne, może zbyt szybko ochłodzić powietrze bez skutecznego jego osuszenia. Dlatego wybór odpowiedniego rozmiaru i wydajności do danej przestrzeni poprawi komfort i wydajność. Należy dokładnie obliczyć zapotrzebowanie na chłodzenie lub ogrzewanie, biorąc pod uwagę wielkość pomieszczenia, izolację i inne czynniki. Przewymiarowana pompa będzie pracować nieefektywnie i zużywać więcej energii, natomiast niedowymiarowana pompa nie zapewni wystarczającego komfortu.

Efektywność energetyczna

Inwestycja w energooszczędną pompę ciepła może przynieść znaczne oszczędności w dłuższej perspektywie, nawet jeśli koszt początkowy jest wyższy. Szukaj pomp o wysokim współczynniku efektywności energetycznej (SEER dla chłodzenia i HSPF dla ogrzewania). Wybierając pompę o wysokiej efektywności, można znacznie obniżyć rachunki za energię i zmniejszyć wpływ na środowisko. Długoterminowe oszczędności wynikające z niższych kosztów eksploatacji szybko zrekompensują wyższy koszt zakupu.

Poziom hałasu

Pompy ciepła mogą różnić się poziomem emitowanego hałasu, co jest ważne, szczególnie jeśli urządzenie będzie znajdować się w pobliżu pomieszczeń mieszkalnych lub sąsiadów. Sprawdź lokalne przepisy dotyczące hałasu i skonsultuj się ze specjalistą w sprawie lokalizacji instalacji, które mogą pomóc zminimalizować zakłócenia hałasu. Wybierając pompę, zwróć uwagę na poziom hałasu podawany przez producenta i poszukaj modeli o cichej pracy, szczególnie jeśli instalacja ma być w sypialniach lub salonach.

Typowe problemy i wskazówki dotyczące konserwacji pomp HVAC

Poniżej przedstawiamy trzy typowe problemy, które mogą wystąpić w pompach HVAC, wraz z praktycznymi wskazówkami dotyczącymi konserwacji, które pomogą utrzymać system w doskonałej kondycji.

Zabrudzone lub zatkane filtry

Zatkane filtry powietrza są jednym z najczęstszych problemów w systemach HVAC i mogą prowadzić do ograniczenia przepływu powietrza, zmniejszenia wydajności, a nawet uszkodzenia samej pompy. Niekontrolowane, brudne filtry zmuszają pompę do cięższej pracy, co nie tylko podnosi koszty energii, ale może również prowadzić do przegrzania i kosztownych napraw. Regularna wymiana lub czyszczenie filtrów jest kluczowe dla utrzymania wydajności i długowieczności systemu HVAC.

Awaria termostatu

Problemy z termostatem mogą zakłócić działanie całego systemu HVAC, powodując, że pompa pracuje dłużej niż to konieczne lub wcale nie działa. Może to prowadzić do niestabilnych temperatur i marnowania energii. Upewnij się, że termostat jest prawidłowo ustawiony i kalibrowany. W przypadku problemów, termostat powinien być sprawdzony i ewentualnie wymieniony przez specjalistę.

Wycieki czynnika chłodniczego

Wycieki czynnika chłodniczego mogą prowadzić do niedostatecznego chłodzenia lub ogrzewania, co powoduje dodatkowe obciążenie pompy, która próbuje zrekompensować utraconą wydajność. Gdy poziom czynnika chłodniczego jest zbyt niski, system nie może skutecznie przenosić ciepła, co potencjalnie uszkadza sprężarkę lub inne kluczowe komponenty. Wycieki czynnika chłodniczego powinny być naprawiane przez wykwalifikowanego technika, który uzupełni czynnik i usunie przyczynę wycieku.

Wskazówki dotyczące konserwacji

Oto trzy typowe problemy, które mogą wystąpić w pompach HVAC, wraz z praktycznymi wskazówkami dotyczącymi konserwacji, które pomogą utrzymać system w doskonałej kondycji.

Regularnie sprawdzaj i czyść filtry

Czyszczenie lub wymiana filtrów powietrza co jeden do trzech miesięcy jest niezbędne dla wydajnego przepływu powietrza i zdrowia pompy. Regularna konserwacja filtrów to prosta, ale bardzo ważna czynność, która znacząco wpływa na wydajność i żywotność całego systemu HVAC.

Planuj okresowe kontrole termostatu

Upewnij się, że termostat prawidłowo odczytuje temperaturę i prawidłowo komunikuje się z systemem. Dla zwiększenia wydajności rozważ modernizację do programowalnego lub inteligentnego termostatu, który pozwala na lepszą kontrolę cykli systemu. Inteligentne termostaty mogą również uczyć się preferencji użytkowników i automatycznie dostosowywać ustawienia, co dodatkowo zwiększa komfort i oszczędności energii.

Sprawdzaj poziom czynnika chłodniczego i wycieki

Regularnie sprawdzaj, czy nie ma żadnych oznak wycieków, takich jak kałuże cieczy w pobliżu urządzenia lub syczące dźwięki. Uzupełnianie czynnika chłodniczego lub naprawy powinny być przeprowadzane przez technika, ponieważ wycieki mogą być niebezpieczne i wymagają specjalistycznej obsługi. Regularne kontrole poziomu czynnika chłodniczego i szczelności systemu pomogą uniknąć poważniejszych problemów i kosztownych napraw.
