Zalety i wady belek chłodzących: Kompleksowy przewodnik

Systemy ogrzewania, wentylacji i klimatyzacji (HVAC) stanowią kręgosłup komfortu w nowoczesnych budynkach. Wśród różnorodnych technologii dostępnych na rynku, belki chłodzące wyróżniają się jako energooszczędne i komfortowe rozwiązanie, szczególnie w dużych obiektach. Niniejszy artykuł dogłębnie analizuje systemy belek chłodzących, skupiając się na ich zaletach i wadach, aby pomóc zrozumieć, czy jest to odpowiedni wybór dla Twoich potrzeb.

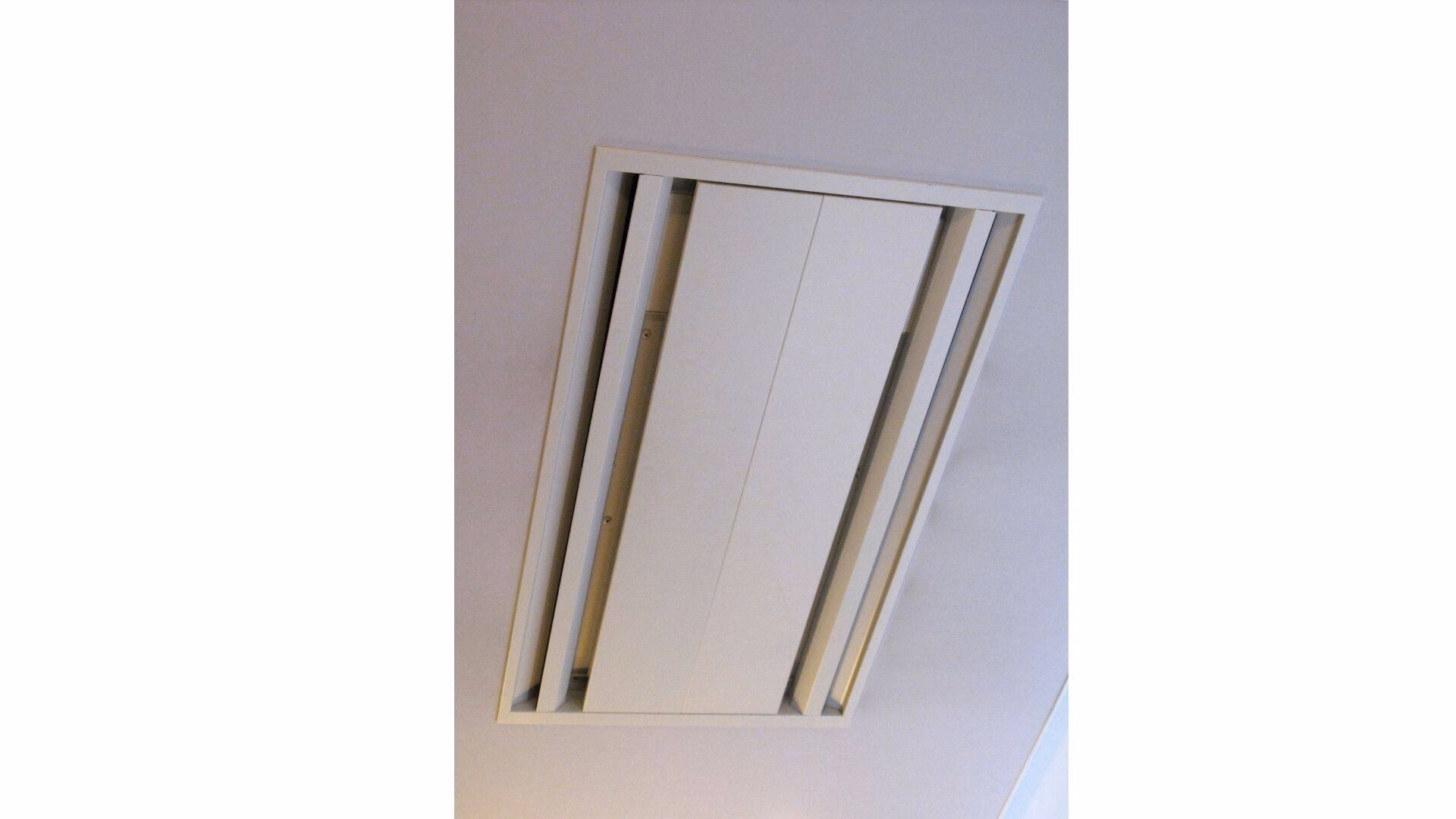

Czym są belki chłodzące? Koncepcja i działanie

Belki chłodzące to zaawansowane systemy HVAC, które wykorzystują wodę jako medium chłodzące i grzewcze, oferując alternatywę dla tradycyjnych systemów powietrznych. Kluczowa koncepcja opiera się na naturalnej konwekcji i wysokiej pojemności cieplnej wody. Ciepłe powietrze, unosząc się do góry, przechodzi przez belkę chłodzącą umieszczoną w suficie. Wewnątrz belki znajduje się wymiennik ciepła, przez który przepływa schłodzona woda. Powietrze oddaje ciepło wodzie, ochładza się i opada w dół, tworząc naturalny ruch cyrkulacyjny. W ten sposób, bez intensywnego nadmuchu powietrza, pomieszczenie jest efektywnie chłodzone.

Rodzaje belek chłodzących: Pasywne i aktywne

Wyróżniamy dwa główne typy belek chłodzących: pasywne i aktywne. Różnią się one sposobem cyrkulacji powietrza i możliwościami funkcjonalnymi.

Pasywne belki chłodzące

Pasywne belki chłodzące działają wyłącznie na zasadzie naturalnej konwekcji. Ciepłe powietrze samoistnie unosi się do belki, gdzie jest chłodzone i opada. Wentylacja w pomieszczeniu jest zapewniana przez oddzielny system. Główną zaletą belek pasywnych jest ich cicha praca, ponieważ nie posiadają żadnych ruchomych części, takich jak wentylatory. Są również bardzo energooszczędne, gdyż zużywają minimalną ilość energii elektrycznej. Jednak ich efektywność chłodzenia jest niższa niż belek aktywnych i są mniej skuteczne w ogrzewaniu pomieszczeń. Aby zapewnić optymalne działanie, belki pasywne powinny być montowane w pomieszczeniach o niższych sufitach, zazwyczaj nie wyższych niż 2.4 - 2.7 metra.

Aktywne belki chłodzące

Aktywne belki chłodzące stanowią udoskonalenie wersji pasywnej. Wyposażone są w dodatkowy system wentylacyjny, zazwyczaj w postaci dysz powietrznych, które wspomagają cyrkulację powietrza. Dzięki temu, aktywne belki chłodzące są bardziej efektywne w chłodzeniu i mogą być również wykorzystywane do ogrzewania pomieszczeń. Mogą być montowane w pomieszczeniach o wyższych sufitach, do około 3 metrów, zachowując przy tym swoją skuteczność. Dzięki kontrolowanemu przepływowi powietrza, zapewniają lepszy komfort termiczny i bardziej równomierny rozkład temperatury w pomieszczeniu.

Zalety belek chłodzących: Korzyści dla użytkowników i budynków

Belki chłodzące oferują szereg istotnych zalet, które przemawiają za ich wyborem w nowoczesnych systemach HVAC:

Energooszczędność i niższe koszty eksploatacji

Jedną z kluczowych zalet belek chłodzących jest ich wysoka efektywność energetyczna. Woda, jako medium transportujące energię, jest znacznie bardziej wydajna niż powietrze. Objętość wody potrzebna do przeniesienia tej samej ilości ciepła, co powietrze, jest wielokrotnie mniejsza. Przekłada się to na mniejsze średnice rur w porównaniu do kanałów wentylacyjnych, a także na redukcję liczby i rozmiaru wentylatorów. Mniejsze zapotrzebowanie na wentylatory oznacza mniejsze zużycie energii elektrycznej. Pompy wodne, transportujące wodę w systemie belek chłodzących, zużywają znacznie mniej energii niż wentylatory potrzebne w tradycyjnych systemach powietrznych, aby przetransportować porównywalną ilość energii. W efekcie, belki chłodzące pozwalają na znaczące oszczędności energii i obniżenie kosztów eksploatacyjnych budynku.

Cicha praca i wysoki komfort akustyczny

Systemy belek chłodzących charakteryzują się bardzo cichą pracą. Brak dużych wentylatorów i szybkich przepływów powietrza eliminuje hałas generowany przez tradycyjne systemy HVAC. Jest to szczególnie istotne w pomieszczeniach, gdzie komfort akustyczny jest priorytetem, takich jak biura, sale konferencyjne, biblioteki czy szpitale. Cicha praca belek chłodzących przyczynia się do stworzenia komfortowego i sprzyjającego środowiska pracy i wypoczynku.

Oszczędność przestrzeni i niższe koszty budowy

Mniejsze wymiary rur w porównaniu do kanałów wentylacyjnych pozwalają na oszczędność przestrzeni nad sufitem podwieszanym. Redukcja przestrzeni potrzebnej na instalację HVAC może prowadzić do obniżenia wysokości kondygnacji budynku, co z kolei przekłada się na oszczędność materiałów budowlanych i potencjalne obniżenie kosztów budowy. W niektórych przypadkach, oszczędności te mogą być na tyle znaczące, że inwestycja w system belek chłodzących zwraca się już na etapie budowy.

Redukcja przeciągów i poprawa komfortu termicznego

W systemach belek chłodzących, ruch powietrza jest znacznie mniej intensywny niż w tradycyjnych systemach powietrznych. Dzięki temu, redukowane jest ryzyko powstawania przeciągów, co znacząco poprawia komfort termiczny użytkowników pomieszczeń. Rozkład temperatury jest bardziej równomierny, eliminując uczucie chłodu w pobliżu nawiewników i przegrzania w innych częściach pomieszczenia. Belki chłodzące zapewniają delikatne i komfortowe chłodzenie, bez nieprzyjemnych podmuchów powietrza.

Zmniejszone wymagania dotyczące konserwacji

Systemy belek chłodzących, szczególnie pasywne, charakteryzują się mniejszą liczbą ruchomych części w porównaniu do tradycyjnych systemów HVAC. Brak dużych wentylatorów i skomplikowanych mechanizmów przekłada się na mniejsze wymagania dotyczące konserwacji i rzadsze awarie. To z kolei obniża koszty utrzymania systemu i zwiększa jego niezawodność.

Wady belek chłodzących: Wyzwania i ograniczenia

Pomimo licznych zalet, systemy belek chłodzących posiadają również pewne wady i ograniczenia, które należy wziąć pod uwagę przy projektowaniu instalacji HVAC:

Wyższy koszt inwestycyjny

Koszt zakupu i instalacji belek chłodzących może być wyższy w porównaniu do tradycyjnych systemów powietrznych, szczególnie na etapie początkowym. Technologia belek chłodzących jest bardziej zaawansowana i wymaga precyzyjnego projektowania oraz specjalistycznej instalacji. Jednak, jak wspomniano wcześniej, oszczędności eksploatacyjne i potencjalne obniżenie kosztów budowy mogą zrekompensować wyższy koszt początkowy w dłuższej perspektywie.

Ryzyko kondensacji i konieczność kontroli wilgotności

W systemach belek chłodzących istnieje ryzyko kondensacji wilgoci na powierzchni belek, jeśli temperatura wody chłodzącej jest zbyt niska w stosunku do punktu rosy powietrza w pomieszczeniu. Kondensacja może prowadzić do powstawania wilgoci, rozwoju pleśni i uszkodzenia elementów konstrukcyjnych. Dlatego kluczowa jest precyzyjna kontrola temperatury wody chłodzącej i wilgotności powietrza w pomieszczeniu. Systemy sterowania muszą być odpowiednio zaprojektowane, aby zapobiegać kondensacji i zapewnić bezpieczną i efektywną pracę systemu.

Potencjalna złożoność projektowania i instalacji

Projektowanie i instalacja systemów belek chłodzących może być bardziej złożona niż w przypadku tradycyjnych systemów powietrznych. Wymaga to specjalistycznej wiedzy i doświadczenia w zakresie hydrauliki, termodynamiki i systemów sterowania. Należy uwzględnić wiele czynników, takich jak obciążenie cieplne pomieszczeń, charakterystyka budynku, lokalizacja belek, system sterowania i wiele innych. Właściwe zaprojektowanie i instalacja są kluczowe dla zapewnienia optymalnej wydajności i niezawodności systemu.

Mniejsza elastyczność w zmianach aranżacji pomieszczeń

Systemy belek chłodzących, szczególnie pasywne, mogą być mniej elastyczne w przypadku zmian aranżacji pomieszczeń. Położenie belek jest zazwyczaj stałe i trudne do zmiany. W przypadku częstych zmian w układzie pomieszczeń, np. w biurach typu open space, może to stanowić pewne ograniczenie. Aktywne belki chłodzące oferują nieco większą elastyczność, ale nadal wymagają starannego planowania rozmieszczenia.

Mniejsza skuteczność w ekstremalnych warunkach klimatycznych

W regionach o ekstremalnie wysokiej temperaturze i wilgotności, systemy belek chłodzących mogą być mniej skuteczne w zapewnieniu komfortu termicznego w porównaniu do systemów chłodzenia opartych na czynnikach chłodniczych, takich jak klimatyzacja bezpośredniego odparowania. W takich warunkach, obciążenie wilgocią może być zbyt duże, a efektywność chłodzenia belek chłodzących może być ograniczona. W takich przypadkach, konieczne może być zastosowanie dodatkowych rozwiązań, takich jak osuszacze powietrza lub systemy hybrydowe.

Gdzie najlepiej umieszczać belki chłodzące? Optymalna lokalizacja

Lokalizacja belek chłodzących ma kluczowe znaczenie dla ich efektywności i komfortu użytkowników. Zaleca się umieszczanie belek aktywnych bezpośrednio nad stanowiskami pracy, ponieważ prędkość powietrza jest najniższa bezpośrednio pod belką (przy poziomym strumieniu powietrza). Jeśli belka jest umieszczona blisko ściany, zaleca się kontrolę kierunku strumienia powietrza, aby uniknąć przeciągów w miejscu pracy. Należy również uwzględnić wpływ mebli i ścianek działowych na dystrybucję powietrza. W niektórych przypadkach, szafy mogą kierować strumień powietrza w stronę miejsca pracy, powodując przeciągi. Producenci belek chłodzących udostępniają dane wydajności, oprogramowanie i modele CFD, które mogą pomóc w szczegółowym projektowaniu rozmieszczenia belek.

Układ belek - równoległy lub prostopadły do fasady - zależy od zastosowania i może wpływać na koordynację sufitu. Instalacja prostopadła do fasady jest zazwyczaj korzystniejsza, szczególnie w okresach przejściowych, gdy powierzchnia okna jest zimna, ale pomieszczenie wymaga chłodzenia z powodu obciążeń wewnętrznych. W instalacji równoległej, chłodne powietrze nawiewane jest w kierunku zimnej powierzchni okna, zwiększając prędkość powietrza pod oknem. Latem, gdy powierzchnia okna jest ciepła, strumień termiczny z okna wpływa na dystrybucję powietrza.

Porównanie belek chłodzących z innymi systemami HVAC

Belki chłodzące stanowią interesującą alternatywę dla tradycyjnych systemów HVAC. Poniższa tabela przedstawia porównanie belek chłodzących z popularnymi systemami powietrznymi, takimi jak klimakonwektory wentylatorowe (FCU) i systemy VAV (Variable Air Volume):

Często zadawane pytania (FAQ) o belki chłodzące

Czy belki chłodzące są odpowiednie do każdego rodzaju budynku?

Belki chłodzące są szczególnie dobrze sprawdzają się w dużych budynkach komercyjnych, biurowych, szpitalach, szkołach i hotelach. Mogą być mniej odpowiednie w małych budynkach mieszkalnych lub w budynkach o bardzo zmiennym obciążeniu cieplnym.

Jakie są koszty utrzymania systemu belek chłodzących?

Koszty utrzymania systemów belek chłodzących są zazwyczaj niższe niż w przypadku tradycyjnych systemów powietrznych ze względu na mniejszą liczbę ruchomych części i mniejsze wymagania dotyczące konserwacji wentylatorów.

Czy belki chłodzące mogą być używane do ogrzewania?

Tak, aktywne belki chłodzące mogą być wykorzystywane zarówno do chłodzenia, jak i ogrzewania pomieszczeń. Pasywne belki chłodzące są mniej skuteczne w ogrzewaniu.

Jak długo trwa instalacja systemu belek chłodzących?

Czas instalacji systemu belek chłodzących zależy od wielkości i złożoności projektu. Zazwyczaj instalacja trwa dłużej niż w przypadku prostych systemów klimatyzacji, ze względu na konieczność precyzyjnego montażu rur i belek.

Czy belki chłodzące są energooszczędne?

Tak, belki chłodzące są bardzo energooszczędne ze względu na wykorzystanie wody jako medium chłodzącego i redukcję zużycia energii przez wentylatory.

Podsumowanie: Czy warto wybrać belki chłodzące?

Belki chłodzące to innowacyjne i efektywne rozwiązanie HVAC, oferujące szereg zalet, takich jak energooszczędność, cicha praca, wysoki komfort termiczny i oszczędność przestrzeni. Choć koszt inwestycyjny może być wyższy, korzyści eksploatacyjne i potencjalne oszczędności budowlane mogą zrekompensować ten wydatek w dłuższej perspektywie. Systemy belek chłodzących są szczególnie polecane do dużych budynków komercyjnych, gdzie komfort użytkowników, efektywność energetyczna i niskie koszty eksploatacji są priorytetem. Przed podjęciem decyzji o wyborze systemu HVAC, warto dokładnie przeanalizować specyfikę budynku, wymagania użytkowników i porównać różne dostępne technologie, w tym systemy belek chłodzących, aby wybrać rozwiązanie optymalnie dopasowane do konkretnych potrzeb.
