W dzisiejszych czasach komfort termiczny w pomieszczeniach jest niezwykle ważny, zarówno w domach, biurach, jak i przestrzeniach komercyjnych. Systemy HVAC (ogrzewanie, wentylacja i klimatyzacja) odgrywają kluczową rolę w zapewnieniu tego komfortu. Jednym z istotnych elementów tych systemów jest kontrola temperatury. W tym artykule przyjrzymy się bliżej elektronicznej automatycznej kontroli temperatury (EATC) oraz zasadom działania systemów klimatyzacji w kontekście regulacji temperatury.
Elektroniczna Automatyczna Kontrola Temperatury (EATC) - Co to jest?

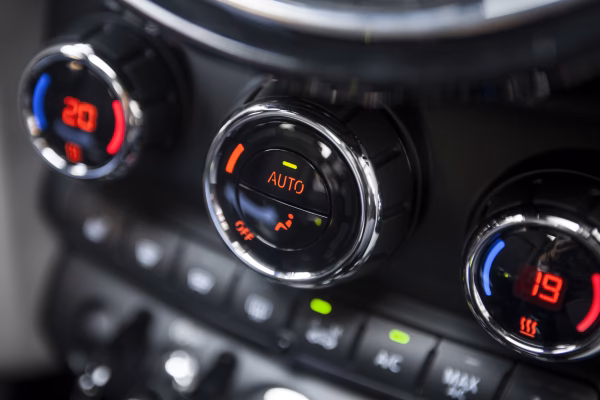

Elektroniczna automatyczna kontrola temperatury, znana jako EATC, to zaawansowany system stosowany w nowoczesnych pojazdach i budynkach, mający na celu utrzymanie zadanej temperatury w sposób automatyczny i efektywny. System EATC to inteligentne rozwiązanie, które dynamicznie dostosowuje pracę różnych komponentów systemu HVAC, aby osiągnąć i utrzymać pożądaną temperaturę wewnątrz pomieszczenia lub pojazdu.
Jak działa system EATC? System ten monitoruje temperaturę wewnątrz pomieszczenia za pomocą czujników. Na podstawie odczytów z czujników oraz ustawionej temperatury docelowej, EATC kontroluje następujące elementy:
- Prędkość silnika dmuchawy: System reguluje prędkość wentylatora, aby dostarczyć odpowiednią ilość powietrza do pomieszczenia. W zależności od potrzeb, dmuchawa może pracować szybciej, aby szybko schłodzić lub ogrzać pomieszczenie, lub wolniej, aby utrzymać stabilną temperaturę.
- Dystrybucję powietrza: EATC zarządza kierunkiem przepływu powietrza, kierując je do odpowiednich dysz wentylacyjnych. Może to obejmować kierowanie powietrza na twarz, nogi, przednią szybę lub kombinacje tych kierunków, w zależności od ustawień i warunków.
- Działanie klimatyzacji: System EATC kontroluje pracę sprężarki klimatyzacji, włączając i wyłączając ją w zależności od potrzeb chłodzenia. Precyzyjne sterowanie klimatyzacją pozwala na efektywne chłodzenie powietrza i oszczędność energii.
- Powietrze zewnętrzne lub recyrkulowane: EATC decyduje o tym, czy system ma pobierać świeże powietrze z zewnątrz, czy recyrkulować powietrze z wnętrza pomieszczenia. Recyrkulacja powietrza może być bardziej efektywna energetycznie w pewnych sytuacjach, ale dopływ świeżego powietrza jest ważny dla jakości powietrza w pomieszczeniu.
Warto zaznaczyć, że system EATC zazwyczaj uruchamia się w trybie automatycznym po włączeniu, przywracając poprzednie ustawienia. Użytkownik ma jednak możliwość ręcznej regulacji, na przykład prędkości dmuchawy, co wyłącza tryb automatyczny w danym aspekcie, ale pozwala systemowi EATC nadal automatycznie zarządzać pozostałymi funkcjami.
Kontrola Temperatury w Systemach Klimatyzacji
Systemy klimatyzacji, znane również jako systemy kontroli środowiska lub zarządzania budynkiem, to zaawansowane rozwiązania technologiczne, które regulują i zarządzają środowiskiem wewnątrz budynku. Choć ich głównym celem jest zapewnienie komfortu użytkownikom, są one również niezbędne w miejscach, gdzie precyzyjna kontrola warunków środowiskowych jest kluczowa, na przykład w archiwach, muzeach czy laboratoriach.
Zasadniczo, systemy klimatyzacji, niezależnie od ich przeznaczenia (komfort czy ochrona zbiorów), działają na podobnych zasadach. Jednak systemy przeznaczone do przechowywania zbiorów wymagają znacznie większej precyzji i kontroli parametrów środowiskowych.
Zasady Regulacji Temperatury
Regulacja temperatury w systemie klimatyzacji opiera się na ogrzewaniu lub chłodzeniu powietrza, które jest następnie wdmuchiwane do kontrolowanego pomieszczenia. Kluczową rolę odgrywają tutaj czujniki temperatury, które monitorują warunki w pomieszczeniu i przekazują informacje do systemu sterowania. Na podstawie tych danych system reguluje pracę elementów grzewczych i chłodzących, aby utrzymać zadaną temperaturę.
Warto zrozumieć, że chłodzenie to proces usuwania ciepła z określonej przestrzeni i przenoszenia go do innego środowiska. Systemy klimatyzacji nie wytwarzają zimna, lecz transportują ciepło z jednego miejsca do drugiego.
Systemy chłodzenia wyparnego, które wykorzystują parowanie wody do obniżania temperatury powietrza, nie są odpowiednie dla archiwów i miejsc przechowywania zbiorów. Powodem jest zwiększanie wilgotności względnej powietrza, co jest niepożądane w tego typu środowiskach. Ponadto, systemy wyparne są efektywne jedynie w bardzo suchym klimacie.
Kluczowym aspektem projektowania systemów kontroli środowiska jest fakt, że ogrzewanie powietrza obniża wilgotność względną, a chłodzenie powietrza ją podwyższa. Stabilna temperatura i stabilna wilgotność są równie ważne i ich kontrola jest ze sobą powiązana. Dlatego też, kontrola temperatury musi być zawsze sprzężona z kontrolą wilgotności.
Dehumidifikacja - Usuwanie Wilgoci z Powietrza
W większości przypadków, środowiska przechowywania wymagają dehumidifikacji, czyli usuwania wilgoci z powietrza. Jest to konieczne, aby spełnić określone normy dotyczące wilgotności względnej. Nawilżanie powietrza, czyli dodawanie wilgoci, jest znacznie rzadziej potrzebne i, jeśli jest konieczne, można je osiągnąć stosunkowo prostymi metodami.
Wilgotność względna to procentowy wskaźnik, który określa stosunek aktualnej zawartości wilgoci w powietrzu do maksymalnej ilości wilgoci, jaką powietrze może pomieścić w danej temperaturze i ciśnieniu. Ciśnienie zależy od wysokości nad poziomem morza.
Dehumidifikacja polega na usuwaniu wilgoci z powietrza w celu obniżenia wilgotności względnej. Jak wspomniano wcześniej, chłodzenie powietrza zwiększa wilgotność względną. Jeśli temperatura powietrza zostanie obniżona do pewnego punktu, wilgoć zawarta w powietrzu zacznie się skraplać, tworząc kropelki wody. Temperatura, w której wilgoć zaczyna się skraplać, nazywana jest punktem rosy.
Tabela Punktów Rosy
Źródło: Easchiff (praca własna) [CC-BY-SA-3.0-2.5-2.0-1.0 (http://creativecommons.org/licenses/by-sa/3.0)], via Wikimedia Commons
Najpopularniejszą metodą dehumidifikacji jest chłodzenie powietrza do temperatury znacznie poniżej punktu rosy. W ten sposób wilgoć z powietrza skrapla się i jest usuwana w postaci wody. Następnie powietrze jest ogrzewane do wymaganej temperatury. Wilgotność względna powietrza po takim procesie jest wynikiem ilości wilgoci usuniętej podczas chłodzenia i końcowej temperatury powietrza.
Choć to podejście jest praktyczne, proste i powszechne, ma pewne istotne wady. Po pierwsze, koszty energii związane z chłodzeniem i ponownym ogrzewaniem powietrza są znaczące i należy je uwzględnić w długoterminowej eksploatacji systemu. Po drugie, ilość wilgoci usuwanej z powietrza jest proporcjonalna do różnicy temperatur. System często musi być przewymiarowany, aby sprostać szerokiemu zakresowi warunków środowiskowych. Jest to szczególnie problematyczne w chłodnych środowiskach. Po trzecie, trudno jest uzyskać precyzyjną kontrolę za pomocą tego typu systemów, co może prowadzić do cyklicznych wahań temperatury i wilgotności, co jest szkodliwe dla przechowywanych materiałów.
Dehumidifikacja desykantowa to alternatywna metoda usuwania wilgoci z powietrza. Wykorzystuje substancję (desykant), która pochłania wilgoć. Desykant jest następnie podgrzewany poza kontrolowanym obszarem, aby usunąć zaabsorbowaną wilgoć, po czym może być ponownie użyty. Systemy desykantowe mogą osiągnąć niskie poziomy wilgotności wymagane w archiwach i są bardziej energooszczędne niż tradycyjne metody chłodzenia i ogrzewania.
Czujniki i Ich Rola w Kontroli Klimatu
Czujniki są urządzeniami służącymi do wykrywania temperatury, wilgotności i innych parametrów jakości powietrza. Czujniki stosowane w biurach zazwyczaj mają tolerancję ±5% lub większą. Choć jest to wystarczające w środowiskach biurowych, w systemach krytycznych, takich jak archiwa, taka dokładność jest niewystarczająca.
Czujniki monitorują warunki w kontrolowanym środowisku i przekazują informacje do systemu klimatyzacji. W najprostszej formie, gdy warunki odbiegają od zadanych, system włącza się; gdy warunki wracają do normy, system wyłącza się. Takie działanie może prowadzić do cyklicznych wahań warunków, co negatywnie wpływa na przechowywane materiały. Nowoczesne systemy, wyposażone w wysokiej jakości czujniki i zaawansowaną technologię sterowania, stopniowo regulują pracę elementów grzewczych i chłodzących, co zapewnia stabilne warunki środowiskowe.
Częstą praktyką jest umieszczanie czujników w strumieniu powietrza wywiewanego z pomieszczenia. Jednak źle zaprojektowany system może powodować powstawanie mikroklimatów, czyli obszarów w pomieszczeniu, gdzie warunki mogą odbiegać od normy, ale nie są wykrywane przez system. Zaleca się stosowanie wielu czujników i odpowiednie algorytmy ważenia ich odczytów w celu dokładniejszego określenia warunków w pomieszczeniu.
Jakość Powietrza i Filtracja
Systemy klimatyzacji zazwyczaj recyrkulują powietrze w pomieszczeniu, dodając określoną proporcję świeżego powietrza z zewnątrz. Im mniejszy udział świeżego powietrza, tym łatwiej i taniej jest utrzymać wymagane warunki. Jednak ilość świeżego powietrza ma wpływ na zdrowie użytkowników. Większość krajów ma normy określające minimalny udział świeżego powietrza, zazwyczaj około 10%. W środowiskach przechowywania zbiorów udział świeżego powietrza mógłby być niższy, ale wymagałoby to stosowania czujników monitorujących poziom dwutlenku węgla i innych niepożądanych gazów. Ponadto, tworzywa sztuczne w przechowywanych nośnikach mogą wydzielać gazy, które gromadziłyby się w takim środowisku. Dlatego udział świeżego powietrza na poziomie około 10% jest rozsądnym kompromisem między kosztami a jakością powietrza.
Przepływ powietrza w pomieszczeniu musi docierać do każdego zakątka, aby zapobiec lokalnemu gromadzeniu się zanieczyszczeń.
Recyrkulacja powietrza w pomieszczeniu prowadzi do gromadzenia się kurzu i innych cząstek stałych. Systemy klimatyzacji muszą być wyposażone w filtry, które usuwają te zanieczyszczenia. Rodzaj filtra i wielkość usuwanych cząstek zależą od jakości powietrza wewnątrz i na zewnątrz budynku. Oprócz regularnie konserwowanych filtrów, ilość kurzu w pomieszczeniu można zminimalizować poprzez utrzymywanie wyższego ciśnienia w pomieszczeniu w porównaniu do otoczenia.
Dla pomieszczeń magazynowych i laboratoriów zaleca się klasy czystości ISO 8, a najlepiej ISO 7 zgodnie z normą ISO 14644-1. Klasa ISO 8 odpowiada klasie 100 000 według dawnej normy US FED STD 209E, a klasa ISO 7 klasie 10 000.
Obecność dwutlenku siarki, dwutlenku azotu, tlenków azotu i innych zanieczyszczeń gazowych skraca żywotność przechowywanych nośników. Większość krajów ma normy jakości powietrza i zaleca określone klasy filtrów.
Wszystkie filtry wymagają regularnej konserwacji i czyszczenia, aby były skuteczne.
Często Zadawane Pytania (FAQ)
- Co to jest EATC?
EATC to elektroniczna automatyczna kontrola temperatury, system automatycznie regulujący temperaturę w pomieszczeniu lub pojeździe poprzez sterowanie prędkością dmuchawy, dystrybucją powietrza, klimatyzacją i obiegiem powietrza. - Jak temperatura jest kontrolowana w klimatyzacji?
Temperatura jest kontrolowana poprzez ogrzewanie lub chłodzenie powietrza, monitorowane przez czujniki i regulowane przez system sterowania, który dostosowuje pracę elementów grzewczych i chłodzących. - Dlaczego dehumidifikacja jest ważna?
Dehumidifikacja jest ważna, ponieważ nadmierna wilgoć może być szkodliwa dla zdrowia, komfortu i przechowywanych materiałów. Kontrola wilgotności jest kluczowa w archiwach i magazynach. - Jakie są rodzaje dehumidifikacji?
Najpopularniejsze metody to chłodzenie powietrza poniżej punktu rosy i dehumidifikacja desykantowa. - Jaką rolę odgrywają czujniki w systemach HVAC?
Czujniki monitorują temperaturę, wilgotność i jakość powietrza, przekazując dane do systemu sterowania, co umożliwia precyzyjną regulację warunków środowiskowych.
Podsumowując, elektroniczna automatyczna kontrola temperatury (EATC) i systemy klimatyzacji to kluczowe elementy nowoczesnych systemów HVAC, zapewniające komfort termiczny i odpowiednie warunki środowiskowe. Zrozumienie zasad ich działania, w tym regulacji temperatury, dehumidifikacji, roli czujników i filtracji powietrza, jest istotne dla efektywnego zarządzania klimatem w pomieszczeniach i dbałości o jakość powietrza.
