Silniczek klap nawiewu: lokalizacja, funkcje i problemy

Problem z ogrzewaniem w samochodzie, szczególnie w okresie zimowym, może być niezwykle uciążliwy. Jedną z częstych przyczyn awarii systemu HVAC (ogrzewania, wentylacji i klimatyzacji) jest uszkodzenie silniczka klap nawiewu. Usterka ta może objawiać się na różne sposoby, od braku ciepłego powietrza, poprzez nieprawidłowy rozdział strumienia powietrza, aż po niepokojące dźwięki dochodzące z deski rozdzielczej.

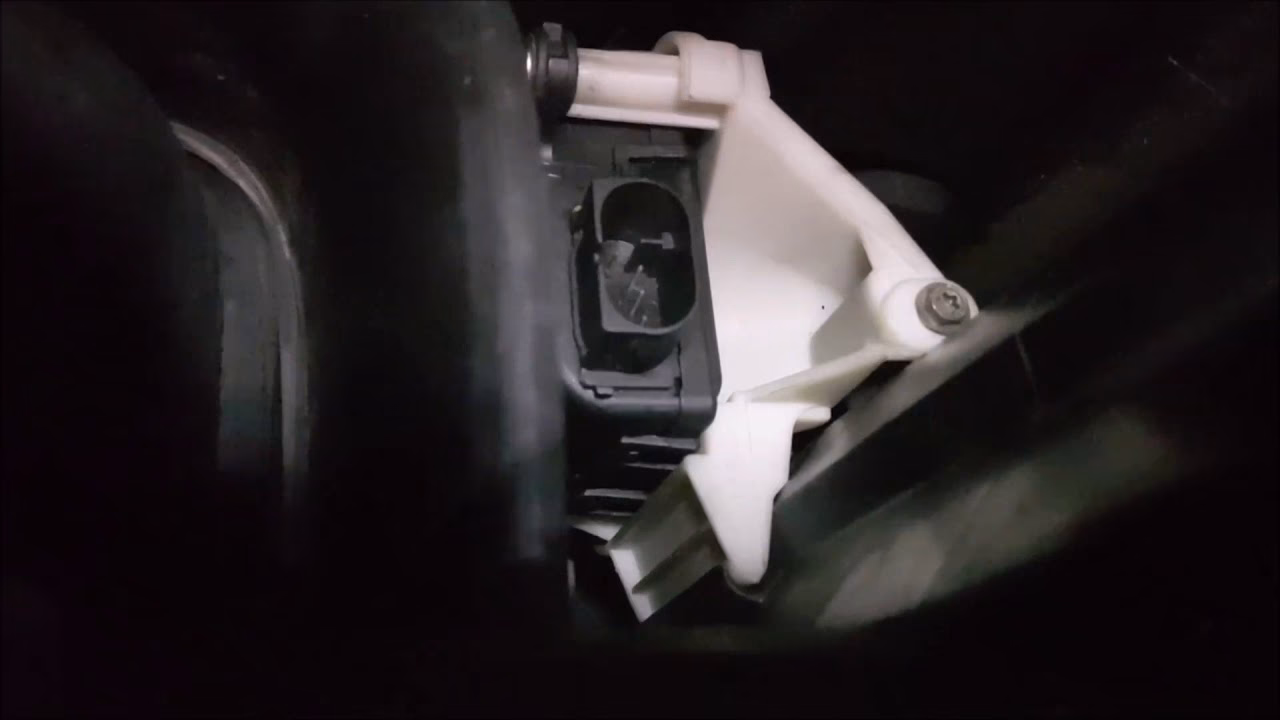

Gdzie szukać silniczka klap nawiewu? Lokalizacja i dostęp

Lokalizacja silniczka klap nawiewu w samochodzie nie jest uniwersalna i zależy od modelu oraz marki pojazdu. Jednakże, istnieje kilka miejsc, w których najczęściej można go znaleźć:

• Za schowkiem pasażera: To jedno z najpopularniejszych miejsc. W wielu samochodach, po demontażu schowka, uzyskujemy dostęp do modułu HVAC, w którym znajdują się silniczki sterujące klapami.
• Pod deską rozdzielczą, od strony kierowcy lub pasażera: Czasami silniczki klap nawiewu są umieszczone głębiej pod deską rozdzielczą. Dostęp do nich może wymagać demontażu paneli dolnych deski rozdzielczej lub konsoli środkowej.
• W konsoli środkowej: W niektórych modelach samochodów, szczególnie tych z rozbudowanym systemem klimatyzacji, silniczki mogą być umieszczone w centralnej części deski rozdzielczej, w tunelu środkowym.

Aby dokładnie zlokalizować silniczek klap nawiewu w konkretnym modelu samochodu, najlepiej jest skorzystać z instrukcji obsługi pojazdu lub poszukać informacji w internecie, na forach motoryzacyjnych dedykowanych danej marce i modelowi. Często pomocne mogą okazać się również schematy i rysunki techniczne dostępne online.

Dostęp do silniczka klap nawiewu zazwyczaj nie jest bardzo trudny, ale może wymagać pewnej cierpliwości i podstawowych umiejętności manualnych. W większości przypadków wystarczy odkręcić kilka śrubek lub zatrzasków, aby zdemontować osłony i uzyskać dostęp do poszukiwanego elementu. Warto jednak pamiętać o zachowaniu ostrożności, aby nie uszkodzić innych elementów podczas demontażu.

Silniczek V71: Co to jest i za co odpowiada?

W kontekście samochodów marki Volkswagen, Audi, Skoda i Seat, często pojawia się oznaczenie V71. Silniczek V71 to nic innego jak silniczek klapy obiegu powietrza. Jego zadaniem jest sterowanie klapą, która decyduje o tym, czy do wnętrza samochodu dostaje się powietrze z zewnątrz (obieg zewnętrzny), czy powietrze krąży w obiegu zamkniętym (obieg wewnętrzny).

Obieg zewnętrzny jest zazwyczaj preferowany, ponieważ zapewnia dopływ świeżego powietrza do kabiny, co jest ważne dla komfortu i bezpieczeństwa podróżujących. Obieg wewnętrzny jest przydatny w sytuacjach, gdy chcemy szybko schłodzić lub ogrzać wnętrze samochodu, lub gdy chcemy odizolować się od nieprzyjemnych zapachów z zewnątrz, np. podczas jazdy w korku lub przez obszary zanieczyszczone.

Silniczek V71, podobnie jak inne silniczki klap nawiewu, jest sterowany elektronicznie przez moduł klimatyzacji (Klimatronik). Na podstawie ustawień kierowcy i pasażerów, moduł ten wysyła sygnały do silniczka V71, aby ten ustawił klapę obiegu powietrza w odpowiedniej pozycji.

Objawy uszkodzenia silniczka klapy obiegu powietrza (V71)

Uszkodzenie silniczka V71 może objawiać się na różne sposoby. Do najczęstszych symptomów należą:

• Nieprawidłowe działanie obiegu powietrza: Brak możliwości przełączenia między obiegiem zewnętrznym a wewnętrznym, lub nieprawidłowe działanie jednego z obiegów. Możemy zauważyć, że mimo włączenia obiegu wewnętrznego, nadal czujemy zapachy z zewnątrz, lub odwrotnie, nie możemy włączyć obiegu zewnętrznego.
• Dziwne dźwięki z deski rozdzielczej: Uszkodzony silniczek V71 może wydawać charakterystyczne dźwięki, takie jak trzaski, stukanie, buczenie, lub ciągła praca. Dźwięki te mogą być słyszalne szczególnie po włączeniu zapłonu lub zmianie ustawień klimatyzacji.
• Błędy w systemie klimatyzacji: Awaria silniczka V71 może powodować wyświetlanie się błędów w systemie klimatyzacji, które można odczytać za pomocą diagnostyki komputerowej. W przypadku samochodów grupy VAG (Volkswagen, Audi, Skoda, Seat), mogą to być np. błędy 4FA lub 4F9.
• Problemy z ogrzewaniem lub klimatyzacją: W skrajnych przypadkach, uszkodzenie silniczka V71 może pośrednio wpływać na efektywność ogrzewania lub klimatyzacji, szczególnie jeśli klapa obiegu powietrza zablokuje się w nieprawidłowej pozycji.

Błędy 4FA i 4F9: Co oznaczają i jak je interpretować?

Błędy 4FA i 4F9, które pojawiają się w diagnostyce systemów HVAC samochodów grupy VAG, często są związane z silniczkiem klapy obiegu powietrza V71. Dokładne znaczenie tych kodów błędów może się różnić w zależności od konkretnego modelu samochodu i systemu diagnostycznego, ale ogólnie można je interpretować następująco:

• Błąd 4FA (004FA): Zazwyczaj odnosi się do silniczka klapy obiegu powietrza V71 - brak sygnału lub przerwa w obwodzie. Może to oznaczać problem z samym silniczkiem, jego okablowaniem, wtyczką, lub z modułem sterującym klimatyzacją.
• Błąd 4F9 (004F9): Zwykle wskazuje na silniczek klapy temperatury - zablokowany lub uszkodzony. Chociaż ten błąd bezpośrednio dotyczy klapy temperatury, w niektórych przypadkach może być powiązany z problemami z silniczkiem V71 lub innymi elementami systemu sterowania klapami nawiewu. Możliwe, że usterka jednego silniczka wpływa na odczyty czujników i generuje dodatkowe błędy.

W przypadku wystąpienia błędów 4FA lub 4F9, konieczna jest dokładna diagnostyka systemu HVAC. Pierwszym krokiem powinno być sprawdzenie silniczka V71, jego okablowania i wtyczki. Można spróbować ręcznie poruszać klapą obiegu powietrza, aby sprawdzić, czy nie jest zablokowana mechanicznie. Warto również sprawdzić napięcie dochodzące do silniczka i przewody pod kątem uszkodzeń.

Jeśli po tych czynnościach problem nadal występuje, konieczne może być wymiana silniczka V71. Wymiana ta zazwyczaj nie jest bardzo skomplikowana, ale w niektórych przypadkach może wymagać demontażu dodatkowych elementów deski rozdzielczej. Po wymianie silniczka, należy skasować błędy z systemu diagnostycznego.

Diagnostyka i naprawa silniczka klap nawiewu

Diagnostyka problemów z silniczkiem klap nawiewu powinna zacząć się od dokładnej analizy objawów. Czy problem dotyczy tylko obiegu powietrza, czy również ogrzewania lub klimatyzacji? Czy słychać jakieś nietypowe dźwięki? Czy na desce rozdzielczej wyświetlają się jakieś kontrolki lub błędy?

Następnie, warto przeprowadzić diagnostykę komputerową systemu HVAC. Odczytanie kodów błędów może znacznie ułatwić zlokalizowanie problemu. W przypadku błędów związanych z silniczkiem V71, należy skupić się na tym elemencie i jego obwodzie elektrycznym.

Jeśli mamy dostęp do silniczka klap nawiewu, możemy przeprowadzić wizualną inspekcję. Sprawdzamy stan wtyczki, okablowania, czy nie ma żadnych uszkodzeń mechanicznych. Możemy również spróbować ręcznie poruszać klapą, aby sprawdzić, czy nie jest zablokowana.

W przypadku podejrzenia uszkodzenia silniczka, można spróbować go wymontować i sprawdzić na „sucho”, podłączając go na krótko do zasilania 12V (z zachowaniem ostrożności i odpowiedniej polaryzacji). Jeśli silniczek nie działa lub działa nieprawidłowo, prawdopodobnie konieczna będzie jego wymiana.

Wymiana silniczka klap nawiewu zazwyczaj jest stosunkowo prosta i można ją wykonać samodzielnie, jeśli posiadamy podstawowe narzędzia i umiejętności. Warto jednak pamiętać o bezpieczeństwie i odłączeniu akumulatora przed rozpoczęciem prac elektrycznych. Jeśli nie jesteśmy pewni swoich umiejętności, lepiej zlecić naprawę specjalistycznemu warsztatowi samochodowemu.

Podsumowanie i FAQ

Silniczek klap nawiewu, w tym silniczek V71, jest ważnym elementem systemu HVAC w samochodzie. Odpowiada za prawidłowy rozdział strumienia powietrza i komfort termiczny w kabinie. Uszkodzenie tego elementu może objawiać się różnymi symptomami, w tym problemami z ogrzewaniem, klimatyzacją, dziwnymi dźwiękami i błędami diagnostycznymi.

Diagnostyka i naprawa silniczka klap nawiewu zazwyczaj nie jest bardzo skomplikowana, ale wymaga pewnej wiedzy i umiejętności. W wielu przypadkach wymianę można wykonać samodzielnie, ale w razie wątpliwości warto skorzystać z pomocy specjalistów.

Często zadawane pytania (FAQ)

Gdzie dokładnie znajduje się silniczek klap nawiewu?

Lokalizacja zależy od modelu samochodu. Najczęściej za schowkiem pasażera, pod deską rozdzielczą lub w konsoli środkowej.

Co to jest silniczek V71?

To silniczek klapy obiegu powietrza, sterujący obiegiem zewnętrznym i wewnętrznym.

Jakie są objawy uszkodzonego silniczka V71?

Nieprawidłowy obieg powietrza, dziwne dźwięki, błędy diagnostyczne (np. 4FA, 4F9), problemy z ogrzewaniem/klimatyzacją.

Czy błędy 4FA i 4F9 zawsze oznaczają uszkodzenie silniczka V71?

Często tak, ale mogą też wskazywać na problemy z okablowaniem lub modułem sterującym. Konieczna jest diagnostyka.

Czy mogę samodzielnie wymienić silniczek klap nawiewu?

Tak, w większości przypadków jest to możliwe, jeśli masz podstawowe umiejętności i narzędzia. Pamiętaj o bezpieczeństwie i odłączeniu akumulatora.

Kiedy powinienem udać się do warsztatu?

Jeśli nie jesteś pewien swoich umiejętności, masz problemy z diagnostyką lub naprawą, lub jeśli problem jest złożony, skorzystaj z pomocy specjalistów.
