Klucz do bezpieczeństwa: Klapy przeciwpożarowe

Ochrona przeciwpożarowa budynków jest zagadnieniem o najwyższej wadze, a klapy przeciwpożarowe odgrywają w niej kluczową rolę. Są to elementy biernej ochrony przeciwpożarowej, które mają za zadanie zapobiegać rozprzestrzenianiu się ognia i dymu w systemach wentylacyjnych i klimatyzacyjnych. Warto zrozumieć, jak działają te urządzenia, jakie są ich rodzaje i na co zwrócić uwagę przy ich doborze i montażu.

Jak działają klapy przeciwpożarowe?

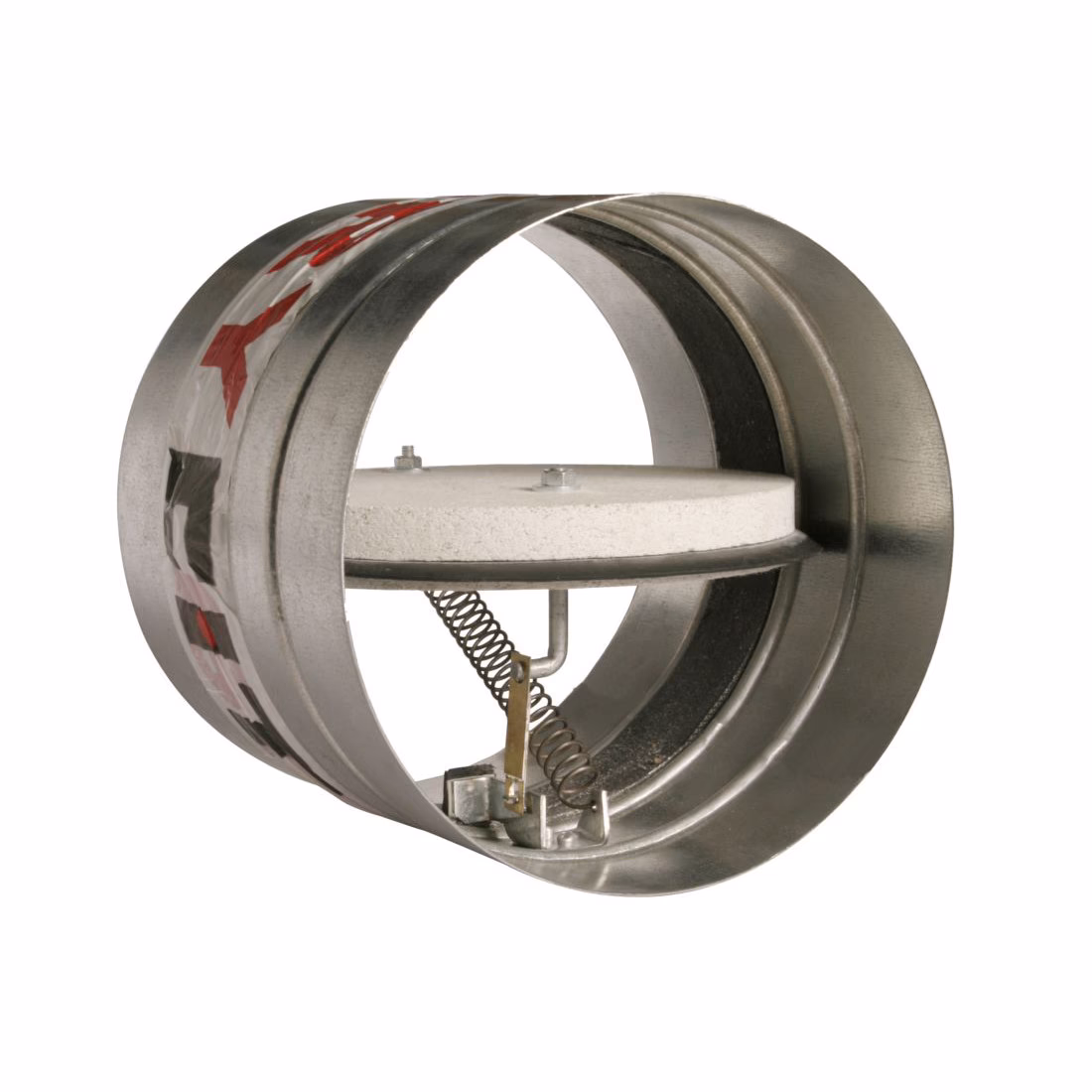

Klapy przeciwpożarowe odcinające, zgodnie z normą EN 15650:2010, to wyroby budowlane, których zadaniem jest ochrona sąsiadujących pomieszczeń przed przenikaniem ognia i dymu. Montuje się je w przewodach wentylacyjnych, klimatyzacyjnych i ogrzewania powietrznego, które przechodzą przez przegrody budowlane. W normalnych warunkach pracy klapa pozostaje otwarta, umożliwiając przepływ powietrza. W przypadku pożaru, pod wpływem wysokiej temperatury lub sygnału z centrali sterowania pożarowego, klapa automatycznie się zamyka, odcinając drogę dla ognia i dymu.

Rodzaje klap przeciwpożarowych

Wyróżniamy dwa główne rodzaje klap:

• Klapy przeciwpożarowe odcinające: Ich podstawową funkcją jest fizyczne odcięcie przepływu powietrza w przewodach wentylacyjnych w przypadku pożaru. Mają za zadanie zapobiegać rozprzestrzenianiu się ognia i dymu między strefami pożarowymi.
• Klapy odcinające do wentylacji pożarowej: Stosowane w systemach wentylacji pożarowej, w tym systemach oddymiania i różnicowania ciśnień. Mogą być używane do usuwania dymu z jednej strefy pożarowej lub do wspomagania kontroli rozprzestrzeniania się dymu w budynku.

Klasyfikacja i właściwości użytkowe

Klasyfikacja klap przeciwpożarowych opiera się na normach europejskich, w szczególności EN 13501-3:2005+A1:2009 dla klap odcinających i EN 13501-4:2016 dla klap wentylacji pożarowej. Klasyfikacja określa odporność ogniową, dymoszczelność i inne parametry klap. Najważniejsze oznaczenia to:

• E (Szczelność ogniowa): Zdolność do zapobiegania przedostawaniu się płomieni i gorących gazów.
• I (Izolacyjność ogniowa): Zdolność do ograniczenia przenikania ciepła.
• S (Dymoszczelność): Zdolność do ograniczenia przenikania dymu.

Klasyfikacja jest wyrażana w minutach (np. EI 120), co oznacza czas, przez jaki klapa zachowuje swoje właściwości w warunkach pożaru. Dodatkowe oznaczenia, takie jak (ve i ↔ o), wskazują na kierunek montażu (pionowy, poziomy) i kierunek zagrożenia pożarowego (z zewnątrz do wewnątrz, z obu stron).

Przykład klasyfikacji klapy przeciwpożarowej odcinającej: EI 120 (ve i ↔ o) S (300 Pa)

Przykład klasyfikacji klapy odcinającej do wentylacji pożarowej: E 600 60 (v ed i ↔ o) S1500 C 300 AA single

Montaż klap przeciwpożarowych

Prawidłowy montaż klap przeciwpożarowych jest kluczowy dla ich skuteczności. Należy przestrzegać wytycznych producenta oraz norm, takich jak EN 1366-2:2015 dla klap odcinających i EN 1366-10+A1:2017 dla klap wentylacji pożarowej. Ważne aspekty montażu:

• Przegroda budowlana: Klapa musi być zamontowana w przegrodzie o odpowiedniej grubości i gęstości, zgodnej z wynikami badań klapy.
• Uszczelnienie: Należy stosować materiały uszczelniające zgodne z badaniami klapy, aby zapewnić szczelność ogniową i dymoszczelność.
• Orientacja montażu: Klapy sklasyfikowane do montażu pionowego nie mogą być montowane poziomo i odwrotnie, chyba że producent dopuszcza taką możliwość.
• Typ klapy: Klapy odcinające do wentylacji pożarowej przeznaczone do montażu w ścianach nie mogą być stosowane zamiennie z klapami przeznaczonymi do montażu w przewodach wentylacji pożarowej.
• Odległości: Należy zachować minimalne odległości od sąsiadujących ścian, stropów i innych klap, zgodnie z wytycznymi producenta i normami.

Istotne jest, aby montaż klap był wykonywany przez wykwalifikowany personel, zgodnie z dokumentacją techniczną i wytycznymi rzeczoznawcy ds. zabezpieczeń przeciwpożarowych.

Normy i certyfikacja

Klapy przeciwpożarowe wprowadzane do obrotu w Unii Europejskiej muszą posiadać oznakowanie CE, potwierdzające zgodność z odpowiednimi normami zharmonizowanymi. Podstawową normą dla klap odcinających jest EN 15650:2010, a dla klap wentylacji pożarowej EN 12101-8:2011. Spełnienie wymagań tych norm jest potwierdzeniem, że klapy przeszły odpowiednie badania i spełniają deklarowane właściwości.

Ważne normy związane z klapami przeciwpożarowymi:

• PN-EN 15650:2010: Wentylacja budynków. Przeciwpożarowe klapy odcinające montowane w przewodach.
• PN-EN 1366-2:2015-08: Badania odporności ogniowej instalacji użytkowych. Część 2: Przeciwpożarowe klapy odcinające.
• PN-EN 13501-3+A1:2010: Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 3: Klasyfikacja na podstawie badań odporności ogniowej wyrobów i elementów stosowanych w instalacjach użytkowych w budynkach: ognioodpornych przewodów wentylacyjnych i przeciwpożarowych klap odcinających.
• PN-EN 12101-8:2012: Systemy kontroli rozprzestrzeniania dymu i ciepła – Klapy odcinające w systemach wentylacji pożarowej.
• PN-EN 1366-10+A1:2017-05: Badania odporności ogniowej instalacji użytkowych. Część 10: Klapy odcinające do systemów kontroli rozprzestrzeniania dymu.
• PN-EN 13501-4:2016-07: Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków – Część 4: Klasyfikacja na podstawie wyników badań odporności ogniowej elementów systemów kontroli rozprzestrzeniania dymu.

Pozostałe właściwości użytkowe

Oprócz klasyfikacji ogniowej, klapy przeciwpożarowe posiadają inne deklarowane właściwości użytkowe, takie jak:

• Regulacja przepływu powietrza: Niektóre klapy mogą być wykorzystywane do regulacji przepływu powietrza w instalacji, co jest istotne w systemach wentylacji mieszanej.
• Szczelność obudowy i zamkniętej przegrody: Klasa szczelności obudowy wpływa na efektywność energetyczną instalacji, a szczelność zamkniętej przegrody na ograniczenie przenikania dymu i gazów.
• Charakterystyka aerodynamiczna i akustyczna: Parametry te wpływają na komfort użytkowania instalacji.
• Ochrona przed korozją: Ważna dla trwałości klap, szczególnie w agresywnym środowisku.

Podsumowanie

Klapy przeciwpożarowe są niezbędnym elementem systemów wentylacyjnych i klimatyzacyjnych w budynkach, zapewniającym bezpieczeństwo w przypadku pożaru. Prawidłowy dobór, montaż i eksploatacja klap, zgodne z normami i wytycznymi producentów, są kluczowe dla ich skuteczności. Warto pamiętać, że inwestycja w sprawdzone i certyfikowane klapy przeciwpożarowe to inwestycja w bezpieczeństwo życia i mienia.

Często zadawane pytania (FAQ)

Jakie są trzy rodzaje klap przeciwpożarowych?

W artykule wspomniano o dwóch głównych rodzajach: klapach przeciwpożarowych odcinających i klapach odcinających do wentylacji pożarowej. Dodatkowo, w kontekście budowy, można wyróżnić klapy statyczne i dynamiczne, a także klapy typu A, B i C, różniące się konstrukcją i mechanizmem działania.

Kiedy stosować klapy przeciwpożarowe?

Klapy przeciwpożarowe stosuje się w miejscach, gdzie instalacje wentylacyjne i klimatyzacyjne przechodzą przez elementy oddzielenia przeciwpożarowego, takie jak ściany i stropy. Ich zadaniem jest odcięcie strefy pożaru od reszty budynku, zapobiegając rozprzestrzenianiu się ognia i dymu.

Jaka jest różnica między klapą przeciwpożarową a przepustnicą przeciwpożarową?

Terminy te bywają używane zamiennie, jednak w kontekście systemów wentylacyjnych, klapa przeciwpożarowa odcinająca jest elementem zamykającym przewód wentylacyjny w przypadku pożaru. Przepustnica przeciwpożarowa może być bardziej ogólnym terminem, obejmującym różne elementy regulacyjne z funkcją przeciwpożarową. W praktyce, w kontekście HVAC, często mówimy o klapach przeciwpożarowych odcinających.
