Maty kapilarne w HVAC: Zasada działania i zastosowanie

W dziedzinie nowoczesnych systemów HVAC (ogrzewanie, wentylacja, klimatyzacja) coraz większą popularność zdobywają rozwiązania oparte na technologii kapilarnej. Maty kapilarne, bo o nich mowa, stanowią innowacyjne podejście do ogrzewania i chłodzenia pomieszczeń, oferując szereg zalet w porównaniu do tradycyjnych systemów. W tym artykule przyjrzymy się bliżej temu rozwiązaniu, wyjaśnimy zasadę działania mat kapilarnych, omówimy ich korzyści i zastosowania, a także odpowiemy na pytanie dotyczące ilości mat kapilarnych potrzebnych na metr kwadratowy.

Jak działają maty kapilarne?

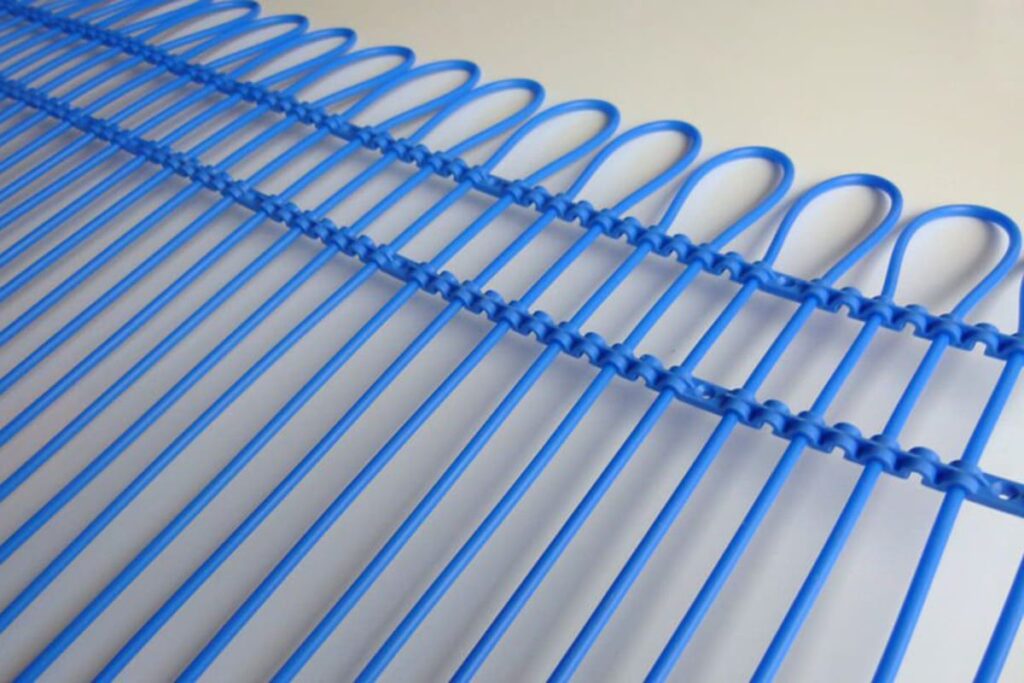

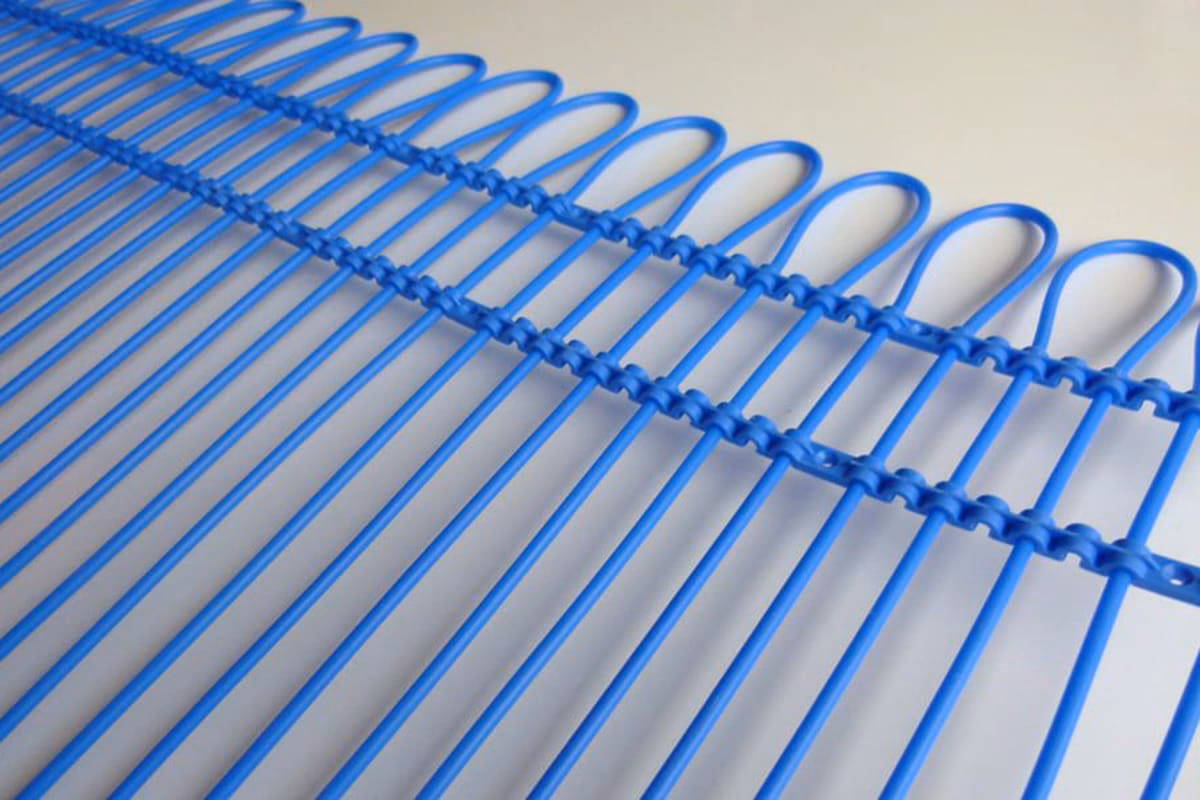

Sercem systemu mat kapilarnych jest sieć cienkich rurek, zwykle wykonanych z tworzywa sztucznego, o średnicy zaledwie kilku milimetrów. Rurki te są ułożone równolegle i połączone w maty o różnej wielkości i konfiguracji. Wewnątrz rurek przepływa czynnik roboczy, zazwyczaj woda, która przenosi energię cieplną. Zasada działania mat kapilarnych opiera się na radiacyjnej wymianie ciepła, która jest najbardziej naturalną i komfortową formą ogrzewania i chłodzenia.

W tradycyjnych systemach grzewczych, takich jak grzejniki konwekcyjne, ciepło rozprowadzane jest głównie poprzez konwekcję, czyli ruch powietrza. Powietrze ogrzewa się od grzejnika, unosi się do góry, a następnie opada, tworząc cyrkulację. Powoduje to nierównomierny rozkład temperatury w pomieszczeniu, a także ruch kurzu i wysuszanie powietrza. Maty kapilarne eliminują te problemy, ponieważ ciepło emitowane jest w postaci promieniowania podczerwonego, podobnie jak ciepło słoneczne.

Promieniowanie podczerwone ogrzewa bezpośrednio powierzchnie i obiekty w pomieszczeniu, w tym ściany, podłogi, sufity i ludzi. Powietrze ogrzewa się wtórnie od tych powierzchni, co zapewnia równomierny i komfortowy rozkład temperatury w całym pomieszczeniu, bez przeciągów i unoszenia kurzu. Ponadto, temperatura powietrza może być niższa niż w przypadku ogrzewania konwekcyjnego, przy zachowaniu tego samego poziomu komfortu cieplnego, co przekłada się na oszczędność energii.

W trybie chłodzenia, zasada działania jest analogiczna, ale w odwrotnym kierunku. Chłodna woda przepływająca przez maty kapilarne absorbuje ciepło z pomieszczenia, obniżając temperaturę powierzchni i zapewniając przyjemne chłodzenie radiacyjne.

Zalety mat kapilarnych

Maty kapilarne oferują szereg istotnych zalet, które przemawiają za ich coraz szerszym zastosowaniem:

• Energooszczędność: Systemy oparte na matach kapilarnych charakteryzują się wysoką efektywnością energetyczną. Ze względu na radiacyjny charakter wymiany ciepła, mogą pracować z niższymi temperaturami czynnika grzewczego (w przypadku ogrzewania) i wyższymi temperaturami czynnika chłodniczego (w przypadku chłodzenia) w porównaniu do systemów konwekcyjnych. Pozwala to na wykorzystanie odnawialnych źródeł energii, takich jak pompy ciepła, i znacząco obniża koszty eksploatacji.
• Komfort cieplny: Równomierny rozkład temperatury, brak przeciągów i kurzu, cicha praca – to wszystko przekłada się na wysoki komfort cieplny w pomieszczeniach ogrzewanych lub chłodzonych matami kapilarnymi. Radiacyjne ciepło jest odczuwane jako bardziej naturalne i przyjemne.
• Uniwersalność zastosowań: Maty kapilarne mogą być instalowane w różnych elementach konstrukcyjnych budynku, takich jak podłogi, ściany i sufity. Sprawdzają się zarówno w nowych budynkach, jak i podczas modernizacji istniejących obiektów. Mogą być stosowane w domach jednorodzinnych, mieszkaniach, biurach, obiektach komercyjnych i przemysłowych.
• Cicha praca: W przeciwieństwie do systemów klimatyzacji konwekcyjnej, maty kapilarne pracują bezgłośnie, co znacząco podnosi komfort użytkowania. Brak wentylatorów i ruchomych elementów eliminuje hałas.
• Estetyka: Maty kapilarne są niewidoczne po instalacji, ponieważ są ukryte w strukturze budynku. Nie zajmują przestrzeni i nie wpływają na wygląd wnętrza.
• Higiena: Brak konwekcji powietrza ogranicza cyrkulację kurzu i alergenów, co jest szczególnie ważne dla osób z alergiami i problemami układu oddechowego.

Zastosowania mat kapilarnych

Maty kapilarne znajdują szerokie zastosowanie w różnych typach budynków i pomieszczeń:

• Ogrzewanie i chłodzenie podłogowe: To jedno z najpopularniejszych zastosowań mat kapilarnych. Zapewniają równomierne i komfortowe ogrzewanie lub chłodzenie całej powierzchni podłogi.
• Ogrzewanie i chłodzenie ścienne: Maty kapilarne mogą być instalowane w ścianach, tworząc system ogrzewania lub chłodzenia ściennego. Jest to szczególnie korzystne w pomieszczeniach o wysokich sufitach.
• Ogrzewanie i chłodzenie sufitowe: Sufitowe systemy kapilarne zapewniają dyskretne i efektywne ogrzewanie i chłodzenie, szczególnie w biurach i pomieszczeniach komercyjnych.
• Klimatyzacja komfortowa: Maty kapilarne mogą być wykorzystywane jako element systemów klimatyzacji komfortowej, zapewniając ciche i energooszczędne chłodzenie.
• Systemy przemysłowe: Maty kapilarne znajdują zastosowanie w systemach chłodzenia procesów przemysłowych, serwerowniach, magazynach i innych obiektach, gdzie wymagane jest precyzyjne i efektywne chłodzenie.

Ile mat kapilarnych na m2?

Odpowiedź na pytanie o ilość mat kapilarnych na metr kwadratowy nie jest jednoznaczna i zależy od kilku czynników. Nie określa się ilości mat, lecz raczej długość rur kapilarnych na metr kwadratowy powierzchni grzewczej lub chłodzącej. Gęstość ułożenia rur kapilarnych, a tym samym długość rur na m2, jest projektowana indywidualnie dla każdego obiektu i zależy przede wszystkim od:

• Zapotrzebowania na moc grzewczą lub chłodniczą: Im większe zapotrzebowanie na ciepło lub chłód, tym gęściej należy ułożyć rury kapilarne, aby zapewnić odpowiednią wydajność systemu.
• Rodzaju pomieszczenia i jego przeznaczenia: W pomieszczeniach o wyższych wymaganiach komfortu cieplnego, takich jak sypialnie czy pokoje dzienne, zaleca się gęstsze ułożenie rur. W pomieszczeniach o mniejszych wymaganiach, np. korytarzach, można zastosować rzadsze ułożenie.
• Parametrów pracy systemu: Temperatura czynnika roboczego, przepływ wody i temperatura powierzchni również wpływają na wymaganą gęstość ułożenia rur kapilarnych.
• Izolacji termicznej budynku: Budynki o lepszej izolacji termicznej wymagają mniejszej mocy grzewczej i chłodniczej, co pozwala na rzadsze ułożenie rur kapilarnych.

Zazwyczaj, producenci mat kapilarnych dostarczają wytyczne dotyczące projektowania i doboru gęstości ułożenia rur w zależności od konkretnych warunków i wymagań. W praktyce, długość rur kapilarnych na metr kwadratowy może wynosić od około 3 do 7 metrów, a nawet więcej w przypadku wyższych wymagań. Dokładne wartości należy zawsze określić na etapie projektowania systemu, w oparciu o obliczenia cieplne i specyfikację producenta.

Warto podkreślić, że nie sprzedaje się "mat kapilarnych na m2" w dosłownym tego słowa znaczeniu. Maty kapilarne są produkowane w rolkach lub panelach o określonej szerokości i długości, a następnie docinane i układane na powierzchni grzewczej lub chłodzącej. Projektant systemu HVAC dobiera odpowiednią długość i konfigurację mat kapilarnych, aby osiągnąć pożądaną wydajność i komfort cieplny w danym pomieszczeniu.

Instalacja mat kapilarnych

Instalacja mat kapilarnych jest stosunkowo prosta i przypomina instalację ogrzewania podłogowego. Maty kapilarne są układane na odpowiednio przygotowanej powierzchni, a następnie zalewane w warstwie jastrychu (w przypadku podłóg) lub tynku (w przypadku ścian i sufitów). Podłączenie mat do rozdzielacza i źródła ciepła lub chłodu (np. pompy ciepła) jest analogiczne do systemów ogrzewania podłogowego.

Ważne jest, aby instalację mat kapilarnych powierzyć wykwalifikowanym instalatorom, którzy posiadają doświadczenie w tego typu systemach. Prawidłowa instalacja ma kluczowe znaczenie dla efektywnego i bezawaryjnego działania systemu.

Często zadawane pytania (FAQ)

Czy maty kapilarne są energooszczędne?

Tak, maty kapilarne są bardzo energooszczędne dzięki radiacyjnej wymianie ciepła i możliwości pracy z niskimi temperaturami czynnika grzewczego.

Czy maty kapilarne są odpowiednie dla alergików?

Tak, brak konwekcji powietrza ogranicza cyrkulację kurzu i alergenów, co jest korzystne dla alergików.

Czy maty kapilarne można stosować w starych budynkach?

Tak, maty kapilarne można stosować zarówno w nowych, jak i modernizowanych budynkach.

Jaki jest koszt instalacji mat kapilarnych?

Koszt instalacji mat kapilarnych może być porównywalny lub nieco wyższy od tradycyjnych systemów ogrzewania podłogowego, ale niższe koszty eksploatacji w dłuższej perspektywie mogą zrekompensować wyższy koszt inwestycji.

Czy maty kapilarne wymagają konserwacji?

Systemy oparte na matach kapilarnych są zazwyczaj bezobsługowe i nie wymagają specjalnej konserwacji.

Podsumowanie

Maty kapilarne to nowoczesne i efektywne rozwiązanie do ogrzewania i chłodzenia pomieszczeń. Ich radiacyjny charakter wymiany ciepła zapewnia wysoki komfort cieplny, energooszczędność i uniwersalność zastosowań. Chociaż dokładna długość rur kapilarnych na metr kwadratowy jest projektowana indywidualnie, maty kapilarne stanowią obiecującą alternatywę dla tradycyjnych systemów HVAC, szczególnie w kontekście rosnącej popularności budownictwa energooszczędnego i zrównoważonego.
