Obliczanie Przepływu Powietrza w HVAC

W dziedzinie HVAC (Ogrzewanie, Wentylacja i Klimatyzacja), precyzyjne obliczanie przepływu powietrza jest kluczowe dla zapewnienia efektywności, bezpieczeństwa i komfortu. Niezależnie od tego, czy projektujesz system wentylacyjny dla budynku, czy optymalizujesz przemysłowy stół ssący, zrozumienie zasad obliczania przepływu powietrza jest niezbędne. W tym artykule szczegółowo omówimy, jak obliczyć przepływ powietrza w dwóch różnych, ale równie ważnych kontekstach: przemysłowych stołach ssących i kanałach wentylacyjnych. Zapewnimy Ci praktyczne wzory, metody pomiarowe i wskazówki, które pomogą Ci dokładnie określić i kontrolować przepływ powietrza w Twoich systemach HVAC.

Obliczanie przepływu powietrza dla stołów ssących

Przemysłowe stoły ssące stanowią nieocenione wyposażenie w wielu zakładach produkcyjnych. Ich głównym zadaniem jest utrzymanie czystego i bezpiecznego środowiska pracy poprzez efektywne usuwanie zanieczyszczeń takich jak dym, pył, wióry, opary i zapachy. Dzięki zasysaniu tych substancji u źródła, stoły ssące zapobiegają ich rozprzestrzenianiu się w powietrzu i osadzaniu na powierzchniach, co bezpośrednio przekłada się na poprawę jakości powietrza i bezpieczeństwa pracowników.

Aby stół ssący działał optymalnie, kluczowe jest prawidłowe dobranie jego rozmiaru i parametrów, w tym natężenia przepływu powietrza i prędkości ssania. Zbyt mały przepływ powietrza może skutkować nieskutecznym usuwaniem zanieczyszczeń, podczas gdy zbyt duży może prowadzić do niepotrzebnego zużycia energii i hałasu. Dlatego tak ważne jest dokładne obliczenie wymaganego przepływu powietrza.

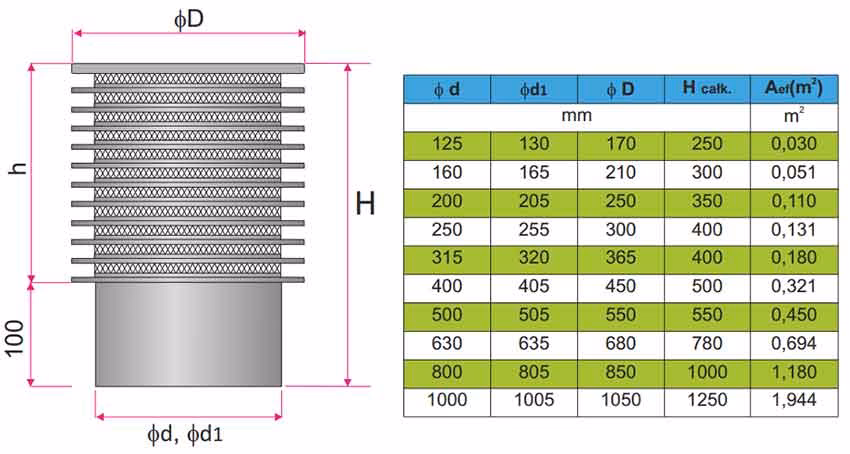

Wzór na obliczanie natężenia przepływu powietrza

Podstawowym wzorem do obliczenia natężenia przepływu powietrza (Qt) wymaganego dla stołu ssącego jest:

Qt = S x v

Gdzie:

• Qt - natężenie przepływu powietrza na stole ssącym, wyrażone w metrach sześciennych na godzinę (m³/h)
• S - obszar zasysania stołu, wyrażony w metrach kwadratowych (m²). Oblicza się go jako iloczyn szerokości i głębokości obszaru zasysania (szerokość x głębokość).
• v - żądana prędkość powierzchni stołu, wyrażona w metrach na sekundę (m/s).

Przykład obliczenia:

Załóżmy, że mamy stół podciśnieniowy o szerokości 2 metrów i głębokości 0,8 metra. Chcemy osiągnąć prędkość ssania na powierzchni stołu wynoszącą 0,5 m/s. Obliczmy minimalne natężenie przepływu powietrza:

S = 2 m x 0,8 m = 1,6 m²

Qt = 1,6 m² x 0,5 m/s = 0,8 m³/s

Aby przeliczyć przepływ na metry sześcienne na godzinę (m³/h), mnożymy wynik przez 3600 (liczba sekund w godzinie):

Qt = 0,8 m³/s x 3600 s/h = 2880 m³/h

Zatem, stół podciśnieniowy o podanych wymiarach wymaga minimalnego natężenia przepływu 2880 m³/h, aby osiągnąć prędkość ssania 0,5 m/s na powierzchni stołu.

Czynniki wpływające na prędkość ssania

Warto zauważyć, że natężenie przepływu powietrza na stole ssącym jest bezpośrednio związane z prędkością powietrza na powierzchni stołu. Ta prędkość z kolei zależy od rodzaju procesu, który ma być odkurzany oraz charakteru i niebezpieczeństwa pyłu.

Im większa prędkość początkowa zanieczyszczeń, tym wyższa musi być prędkość ssania na powierzchni stołu, aby zapewnić skuteczne wychwytywanie. Na przykład, podczas cięcia za pomocą szlifierki, pył jest wyrzucany z dużą prędkością obwodową tarczy. W takim przypadku operator powinien kierować strumień pyłu w stronę oparcia stołu lub paneli bocznych oraz zastosować wyższą prędkość ssania, aby skutecznie zmienić kierunek pyłu i zapewnić jego zasysanie.

Podobnie, w procesach generujących ciepło, takich jak spawanie czy lutowanie, prędkość na powierzchni stołu musi być większa niż prędkość przepływu ciepła. Ma to na celu zapewnienie, że opary będą wciągane do stołu, mimo ich naturalnej tendencji do unoszenia się w górę.

W przypadku pracy z niebezpiecznymi pyłami CMR (rakotwórcze, mutagenne, reprotoksyczne), takimi jak chrom 6 czy krzemionka, konieczne jest zwiększenie prędkości ssania na powierzchni stołu, aby zapewnić maksymalną ochronę operatora. W każdym przypadku, minimalna prędkość ssania na powierzchni stołu powinna wynosić co najmniej 0,5 m/s, zgodnie z zaleceniami INRS (Francuski Narodowy Instytut Badań i Bezpieczeństwa).

Obliczanie przepływu powietrza w CFM

W niektórych regionach, przepływ powietrza może być wyrażany w stopach sześciennych na minutę (CFM - Cubic Feet per Minute). Aby obliczyć przepływ powietrza w CFM, można skorzystać z następującego wzoru:

Przepływ powietrza (CFM) = Powierzchnia stołu ssącego (w stopach kwadratowych) x Prędkość powietrza (w stopach na minutę)

Należy pamiętać o przeliczeniu jednostek miar na stopy i minuty przed zastosowaniem tego wzoru.

Pomiar prędkości powietrza w kanałach wentylacyjnych

Dokładny pomiar prędkości powietrza w kanałach wentylacyjnych jest niezbędny dla zapewnienia prawidłowego funkcjonowania systemów wentylacyjnych. Pozwala to na ocenę wydajności systemu, identyfikację potencjalnych problemów i optymalizację parametrów pracy. Istnieje kilka metod pomiaru prędkości powietrza w kanałach wentylacyjnych, z których najpopularniejsze to sonda anemometryczna cieplno-oporowa (termiczna), anemometr łopatkowy i rurka Pitota.

Metody pomiaru prędkości powietrza

1. Sonda anemometryczna cieplno-oporowa (termiczna):

Anemometry termiczne wykorzystują czujnik cieplny, który jest podgrzewany do stałej temperatury. Przepływające powietrze ochładza czujnik, a stopień ochłodzenia jest proporcjonalny do prędkości powietrza. Mierząc ilość energii potrzebnej do utrzymania stałej temperatury czujnika, anemometr termiczny określa prędkość przepływu powietrza. Metoda ta jest szczególnie dokładna przy niskich prędkościach powietrza (od 0 do 5 m/s) i temperaturach do około +70°C. Są one idealne do precyzyjnych pomiarów w pomieszczeniach i kanałach o niskiej prędkości przepływu.

2. Anemometr łopatkowy:

Anemometry łopatkowe działają na zasadzie ruchu obrotowego łopatki, która obraca się pod wpływem przepływającego powietrza. Prędkość obrotowa łopatki jest proporcjonalna do prędkości powietrza. Ruch łopatki jest przekształcany na sygnał elektryczny, który jest następnie wyświetlany jako prędkość powietrza. Anemometry łopatkowe są dokładne w zakresie prędkości od 5 do 40 m/s i temperaturach do około +350°C. Mogą być stosowane zarówno w przepływach turbulentnych, jak i przy niskich lub średnich prędkościach. Dostępne są modele z różnymi średnicami łopatek, co pozwala na pomiar w kanałach o różnych rozmiarach.

3. Rurka Pitota:

Rurka Pitota to klasyczna metoda pomiaru prędkości powietrza, wykorzystująca różnicę ciśnień. Rurka Pitota ma dwa otwory: jeden skierowany czołowo do przepływu powietrza (otwór całkowitego ciśnienia) i boczne otwory (otwory ciśnienia statycznego). Otwór czołowy mierzy ciśnienie całkowite, które jest sumą ciśnienia statycznego i dynamicznego, natomiast otwory boczne mierzą ciśnienie statyczne. Różnica między tymi ciśnieniami (ciśnienie dynamiczne) jest proporcjonalna do kwadratu prędkości powietrza. Rurki Pitota są odpowiednie do pomiarów przy wyższych temperaturach (powyżej +300°C) i mogą być stosowane w zapylonym lub zanieczyszczonym powietrzu. Wymagają one jednak dokładnego ustawienia względem kierunku przepływu powietrza i są mniej precyzyjne przy niskich prędkościach.

Czynniki wpływające na pomiar prędkości powietrza

Przed przystąpieniem do pomiarów prędkości powietrza w kanałach wentylacyjnych, należy wziąć pod uwagę kilka istotnych czynników:

• Zakres pomiaru przepływu: Określenie oczekiwanego zakresu prędkości powietrza pomoże w wyborze odpowiedniej metody pomiarowej i przyrządów. Różne metody są optymalne dla różnych zakresów prędkości.
• Temperatura powietrza: Temperatura powietrza może wpływać na dokładność pomiarów, szczególnie w przypadku anemometrów termicznych. Należy upewnić się, że wybrane przyrządy działają w zakresie temperatur panujących w kanale.
• Poziom zanieczyszczenia: W przypadku kanałów z silnie zanieczyszczonym powietrzem, rurka Pitota może być bardziej odpowiednia, ponieważ jest mniej wrażliwa na zanieczyszczenia niż anemometry termiczne.
• Miejsce pomiaru: Wybór odpowiedniego miejsca pomiaru w kanale wentylacyjnym jest kluczowy. Należy unikać miejsc bezpośrednio za kolankami, przepustnicami lub innymi elementami, które mogą zakłócać przepływ powietrza. Zaleca się pomiar w prostym odcinku kanału, w odległości co najmniej kilku średnic kanału od przeszkód.

Porównanie metod pomiaru prędkości powietrza

Podsumowanie

Prawidłowe obliczanie i pomiar przepływu powietrza są fundamentalne dla efektywnego działania systemów HVAC. W przypadku stołów ssących, kluczowe jest dobranie odpowiedniego natężenia przepływu powietrza w oparciu o charakter procesu i rodzaj zanieczyszczeń. Z kolei w kanałach wentylacyjnych, precyzyjny pomiar prędkości powietrza pozwala na monitorowanie i optymalizację wydajności systemu. Wybór odpowiedniej metody pomiarowej i uwzględnienie czynników środowiskowych są kluczowe dla uzyskania dokładnych i wiarygodnych wyników. Pamiętaj, że w razie wątpliwości warto skonsultować się ze specjalistą ds. wentylacji, który pomoże dobrać odpowiednie rozwiązania i zapewni prawidłowe działanie Twojego systemu HVAC.

Często zadawane pytania (FAQ)

1. Jak obliczyć powierzchnię stołu ssącego?
   Powierzchnię stołu ssącego oblicza się mnożąc jego szerokość przez głębokość (S = szerokość x głębokość). Upewnij się, że wymiary są podane w metrach, aby uzyskać powierzchnię w metrach kwadratowych (m²).
2. Jaka jest minimalna prędkość ssania na powierzchni stołu ssącego?
   Minimalna prędkość ssania na powierzchni stołu ssącego powinna wynosić co najmniej 0,5 m/s, zgodnie z zaleceniami INRS. W przypadku pracy z niebezpiecznymi pyłami CMR, zaleca się zwiększenie tej prędkości.
3. Która metoda pomiaru prędkości powietrza jest najlepsza do kanałów wentylacyjnych?
   Nie ma jednej „najlepszej” metody. Wybór metody zależy od zakresu prędkości powietrza, temperatury, poziomu zanieczyszczenia powietrza i specyfiki instalacji. Anemometry termiczne są dobre do niskich prędkości, anemometry łopatkowe do średnich i wysokich, a rurki Pitota do wysokich temperatur i zapylonego powietrza.
4. Czy temperatura powietrza wpływa na pomiar prędkości powietrza?
   Tak, temperatura powietrza może wpływać na dokładność pomiarów, szczególnie w przypadku anemometrów termicznych. Należy upewnić się, że wybrane przyrządy są odpowiednie do zakresu temperatur panujących w miejscu pomiaru.
5. Gdzie najlepiej mierzyć prędkość powietrza w kanale wentylacyjnym?
   Najlepiej mierzyć prędkość powietrza w prostym odcinku kanału, z dala od zakłóceń takich jak kolanka, przepustnice i inne elementy. Zaleca się zachowanie odległości co najmniej kilku średnic kanału od przeszkód.
