Kable Ekranowane: Ochrona przed Zakłóceniami

W dzisiejszym świecie, gdzie technologia odgrywa kluczową rolę w niemal każdej dziedzinie życia, niezawodność i jakość przesyłanego sygnału są niezwykle istotne. W kontekście instalacji elektrycznych, w tym systemów HVAC, kable ekranowane stanowią fundament stabilnej i efektywnej pracy urządzeń. Ale co właściwie oznacza, że kabel jest ekranowany? Kiedy i dlaczego warto sięgnąć po to rozwiązanie? Ten artykuł rozwieje Twoje wątpliwości i wprowadzi Cię w świat przewodów, które chronią przed niepożądanymi zakłóceniami.

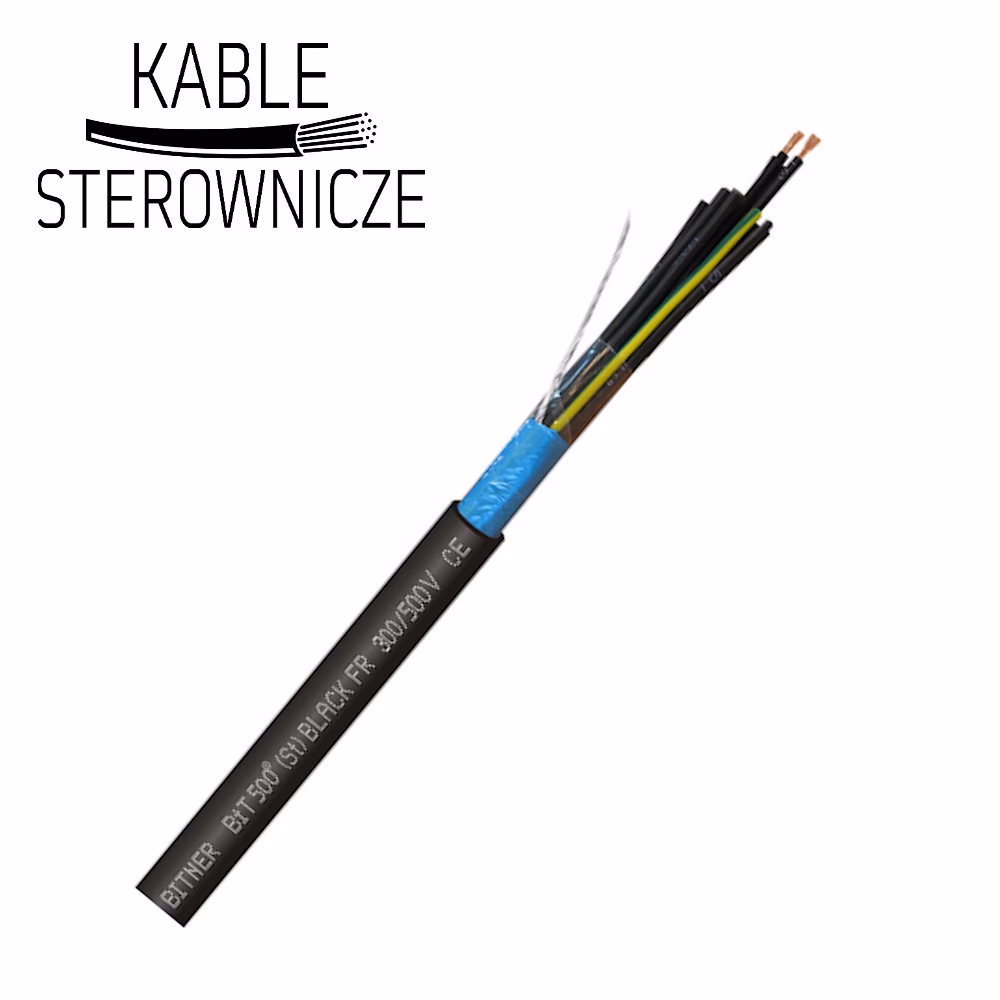

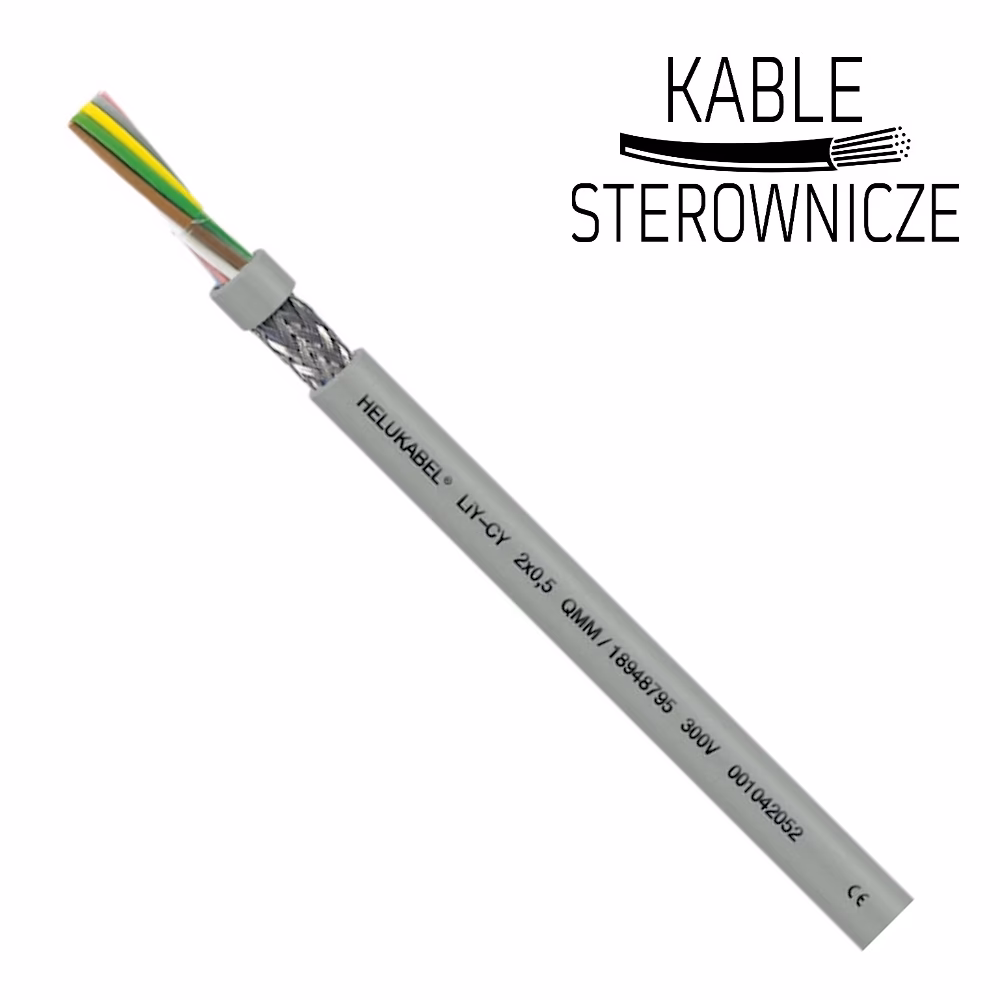

Co to jest kabel ekranowany?

Mówiąc najprościej, kabel ekranowany to taki przewód, który został wyposażony w dodatkową warstwę ochronną, zwaną ekranem. Najczęściej ekran ten wykonany jest z metalowej folii (miedzianej lub aluminiowej) lub oplotu z drutów. Jego głównym zadaniem jest osłona wewnętrznych żył przewodzących przed zewnętrznymi zakłóceniami elektromagnetycznymi (EMI) i radiowymi (RFI). Skuteczność ekranu zależy od kilku czynników, takich jak rodzaj materiału, grubość, gęstość pokrycia oraz sposób uziemienia.

Dlaczego stosuje się kable ekranowane?

Kable ekranowane stosuje się przede wszystkim tam, gdzie kluczowa jest ochrona przesyłanego sygnału przed zakłóceniami. Zakłócenia mogą pochodzić z różnych źródeł, takich jak inne przewody elektryczne, urządzenia elektroniczne, silniki, transformatory, a nawet fale radiowe. Niewłaściwie zabezpieczone kable mogą odbierać te zakłócenia, co prowadzi do pogorszenia jakości sygnału, a w konsekwencji do nieprawidłowego działania urządzeń.

Kable ekranowane oferują szereg korzyści, w tym:

• Ochrona przed zakłóceniami zewnętrznymi: Ekran działa jak bariera, blokując dostęp zakłóceń elektromagnetycznych do wewnętrznych przewodów.
• Poprawa jakości sygnału: Dzięki redukcji zakłóceń, sygnał przesyłany kablem ekranowanym jest czystszy i bardziej stabilny.
• Ochrona przed promieniowaniem elektromagnetycznym: Ekran może również ograniczać emisję promieniowania elektromagnetycznego z samego kabla, chroniąc wrażliwe urządzenia w pobliżu.
• Zwiększenie bezpieczeństwa: W pewnych aplikacjach ekranowanie może przyczynić się do zwiększenia bezpieczeństwa poprzez ograniczenie prądów zwarciowych i umożliwienie uziemienia.

Rodzaje ekranowania kabli

Istnieje kilka podstawowych typów ekranowania kabli, różniących się materiałem i konstrukcją:

• Folia: Ekran foliowy, najczęściej wykonany z aluminium lub miedzi, zapewnia pełne pokrycie i bardzo dobrą ochronę przed zakłóceniami elektromagnetycznymi, szczególnie przy wyższych częstotliwościach. Jest to popularne rozwiązanie w kablach sieciowych (FTP).
• Oplot: Ekran z oplotu drucianego, zazwyczaj miedzianego, charakteryzuje się większą elastycznością i odpornością na zginanie niż folia. Jest skuteczny w tłumieniu zakłóceń przy niższych częstotliwościach i zapewnia dobre uziemienie. Oplot stosuje się m.in. w kablach koncentrycznych i sterowniczych.
• Folia i oplot (ekranowanie podwójne): Kombinacja folii i oplotu łączy zalety obu rozwiązań, oferując bardzo wysoką skuteczność ekranowania w szerokim zakresie częstotliwości. Ten typ ekranowania jest stosowany w aplikacjach wymagających maksymalnej ochrony, np. w przemyśle i serwerowniach (S/FTP).

Wybór odpowiedniego typu ekranowania zależy od specyfiki aplikacji i rodzaju zakłóceń, z jakimi kabel będzie miał do czynienia.

Kabel ekranowany a nieekranowany - różnice

Podstawowa różnica między kablem ekranowanym a nieekranowanym jest oczywista – obecność ekranu. Kabel nieekranowany nie posiada żadnej dodatkowej warstwy ochronnej poza izolacją żył. To sprawia, że jest lżejszy, bardziej elastyczny i zazwyczaj tańszy. Jednak jest również znacznie bardziej podatny na zakłócenia.

Kiedy wybrać kabel ekranowany, a kiedy nieekranowany?

• Kabel nieekranowany: Idealny do zastosowań, gdzie poziom zakłóceń elektromagnetycznych jest niski, np. w domowych instalacjach elektrycznych, sieciach komputerowych w środowisku biurowym (UTP). Jest wystarczający do większości standardowych zastosowań, gdzie koszt i elastyczność są ważniejsze niż ekstremalna ochrona.
• Kabel ekranowany: Niezbędny w środowiskach o wysokim poziomie zakłóceń, takich jak przemysłowe hale produkcyjne, serwerownie, laboratoria, szpitale, a także w pobliżu mocnych urządzeń elektrycznych. Stosuje się go również w systemach audio i wideo wysokiej jakości, gdzie nawet niewielkie zakłócenia mogą być słyszalne lub widoczne.

Skrętka ekranowana a nieekranowana (STP vs. UTP)

W kontekście kabli sieciowych często spotykamy się z pojęciem skrętki. Skrętka to rodzaj kabla, w którym pary przewodów są skręcone ze sobą, co samo w sobie redukuje zakłócenia. Skrętka może być ekranowana (STP - Shielded Twisted Pair) lub nieekranowana (UTP - Unshielded Twisted Pair).

Tabela porównawcza: Skrętka Ekranowana (STP) vs. Nieekranowana (UTP)

Wybór między STP a UTP zależy od warunków środowiskowych i wymagań dotyczących jakości sygnału. W systemach HVAC, szczególnie w automatyce przemysłowej i sterowaniu, gdzie często występują zakłócenia, skrętka ekranowana (STP) może być preferowanym wyborem.

Przed jakimi zakłóceniami chroni kabel ekranowany?

Kable ekranowane oferują ochronę przed różnymi rodzajami zakłóceń:

• Zakłócenia galwaniczne: Wynikają z różnic potencjałów elektrycznych. Ekran, poprzez uziemienie, wyrównuje potencjały i zapobiega przepływowi prądów zakłócających.
• Zakłócenia pojemnościowe: Powstają na skutek zmian napięcia w sąsiednich przewodach. Ekran, zwłaszcza foliowy, ogranicza wpływ pola elektrycznego.
• Zakłócenia indukcyjne: Wywołane zmianami pola magnetycznego. Ekran z oplotu miedzianego redukuje indukowane prądy zakłócające.
• Zakłócenia falowe: Fale elektromagnetyczne (radiowe, mikrofalowe). Kable z podwójnym ekranem (folia i oplot) skutecznie tłumią te zakłócenia.
• Promieniowanie elektromagnetyczne: Pochodzące z urządzeń zewnętrznych i wewnętrznych. Ekran metalowy odbija promieniowanie, minimalizując zakłócenia.

Zastosowanie kabli ekranowanych

Kable ekranowane znajdują szerokie zastosowanie w wielu dziedzinach:

• Automatyka przemysłowa: Sterowanie maszynami, robotyka, linie produkcyjne. Kable ekranowane są kluczowe dla niezawodnej transmisji sygnałów sterujących i danych w trudnych warunkach przemysłowych. Przykładowo, przewody ekranowane do falowników są niezbędne dla zapewnienia kompatybilności elektromagnetycznej.
• Transmisja danych: Sieci komputerowe, serwerownie, centra danych. Skrętki ekranowane (STP) zapewniają wysoką jakość sygnału w sieciach LAN, szczególnie w środowiskach o wysokim poziomie zakłóceń.
• Systemy audio i wideo: Profesjonalne studia nagraniowe, systemy nagłośnieniowe, instalacje kina domowego wysokiej klasy. Kable ekranowane eliminują szumy i interferencje, zapewniając czysty dźwięk i obraz.
• Przemysł maszynowy: W pobliżu silników elektrycznych, falowników i innych urządzeń generujących silne pole elektromagnetyczne. Przewody sterownicze ekranowane są niezbędne dla prawidłowego działania maszyn i urządzeń.
• Systemy HVAC: W systemach automatyki budynkowej, sterowania klimatyzacją, wentylacją i ogrzewaniem, gdzie niezawodna transmisja sygnałów sterujących jest kluczowa dla efektywnej pracy systemów.

Jak wybrać odpowiedni kabel ekranowany?

Wybierając kabel ekranowany, należy wziąć pod uwagę kilka kluczowych czynników:

• Typ ekranowania: Dobierz typ ekranowania (folia, oplot, podwójne) do poziomu i rodzaju zakłóceń w środowisku pracy. Dla silnych zakłóceń wybierz S/FTP, dla umiarkowanych FTP lub STP.
• Kategoria kabla: W przypadku kabli sieciowych (skrętki), wybierz odpowiednią kategorię (Cat5e, Cat6, Cat6a, Cat7, Cat8) w zależności od wymaganej przepustowości i częstotliwości pracy sieci. Wyższe kategorie oferują lepszą wydajność i mniejsze tłumienie sygnału.
• Długość kabla: Dłuższe kable są bardziej podatne na zakłócenia i tłumienie sygnału. W przypadku długich tras, warto rozważyć kable o wyższej kategorii i lepszym ekranowaniu.
• Końcówki i złącza: Upewnij się, że końcówki i złącza są odpowiednie do danego typu kabla i aplikacji. W przypadku kabli ekranowanych, ważne jest prawidłowe uziemienie ekranu na złączach.

Podsumowanie

Kable ekranowane to niezbędny element w wielu instalacjach elektrycznych i systemach przesyłu danych. Ich zdolność do ochrony przed zakłóceniami elektromagnetycznymi i radiowymi zapewnia stabilność, jakość sygnału i niezawodność działania urządzeń. Wybór odpowiedniego kabla ekranowanego, uwzględniający typ ekranowania, kategorię i specyfikę aplikacji, jest kluczowy dla osiągnięcia optymalnej wydajności i minimalizacji problemów związanych z zakłóceniami. Pamiętaj, że inwestycja w kable ekranowane to inwestycja w spokój i pewność, że Twoje systemy będą działać bez zakłóceń, nawet w trudnych środowiskach.
