Jak Działają Pompy Ciepła Geotermalne?

W dzisiejszych czasach, poszukiwanie efektywnych i ekologicznych metod ogrzewania domów staje się coraz bardziej istotne. Jednym z najbardziej obiecujących rozwiązań są geotermalne pompy ciepła. Ta innowacyjna technologia, wykorzystująca energię zgromadzoną w gruncie, zyskuje na popularności dzięki swojej niezawodności, oszczędności i korzyściom dla środowiska. Ale jak dokładnie działa pompa ciepła geotermalna? W tym artykule szczegółowo przyjrzymy się zasadzie jej działania, korzyściom płynącym z jej zastosowania oraz kluczowym aspektom technologii.

Czym jest Geotermalna Pompa Ciepła?

Pompa ciepła geotermalna to zaawansowane urządzenie grzewcze, które wykorzystuje naturalną energię cieplną zgromadzoną w ziemi. Jest to nowoczesna alternatywa dla tradycyjnych systemów grzewczych, takich jak kotły gazowe czy olejowe. Głównym zadaniem pompy ciepła jest pobieranie ciepła z otoczenia o niższej temperaturze (dolne źródło) i przekazywanie go do systemu grzewczego w budynku (górne źródło) o wyższej temperaturze. W kontekście geotermalnym, dolnym źródłem ciepła jest grunt.

Zasada Działania Geotermalnej Pompy Ciepła

Podstawowa zasada działania geotermalnej pompy ciepła opiera się na obiegu termodynamicznym. Urządzenie to nie wytwarza ciepła, lecz je transportuje. Proces ten można uprościć do kilku kluczowych etapów:

1. Pobieranie ciepła z dolnego źródła: W przypadku pomp geotermalnych, ciepło jest pobierane z gruntu za pomocą specjalnych wymienników ciepła, zwanych kolektorami gruntowymi. Cyrkulujący w kolektorach płyn (najczęściej roztwór glikolu) odbiera ciepło z ziemi.
2. Przekazywanie ciepła do pompy ciepła: Ogrzany płyn z kolektorów gruntowych trafia do pompy ciepła. Tam, w parowniku, oddaje ciepło czynnikowi roboczemu o niskiej temperaturze wrzenia. Czynnik roboczy, odbierając ciepło, zamienia się w gaz.
3. Sprężanie czynnika roboczego: Gazowy czynnik roboczy jest sprężany w sprężarce. Proces sprężania powoduje wzrost jego temperatury i ciśnienia. Energia elektryczna dostarczana do sprężarki jest niezbędna do działania pompy ciepła i stanowi odpowiednik paliwa w tradycyjnych systemach grzewczych.
4. Skraplanie czynnika roboczego i oddawanie ciepła: Gorący czynnik roboczy pod wysokim ciśnieniem trafia do skraplacza. Tam oddaje ciepło do wody w instalacji centralnego ogrzewania (c.o.) lub ciepłej wody użytkowej (c.w.u.). Czynnik roboczy, oddając ciepło, skrapla się i wraca do stanu ciekłego.
5. Rozprężanie czynnika roboczego: Ciekły czynnik roboczy przepływa przez zawór rozprężny, gdzie jego ciśnienie i temperatura gwałtownie spadają. Następnie czynnik roboczy wraca do parownika, cykl się zamyka i proces rozpoczyna się od nowa.

Warto podkreślić, że energia elektryczna zużywana przez pompę ciepła jest znacznie mniejsza niż ilość ciepła dostarczanego do budynku. Dzięki temu efektywność energetyczna pomp ciepła geotermalnych jest bardzo wysoka, co przekłada się na niższe koszty ogrzewania.

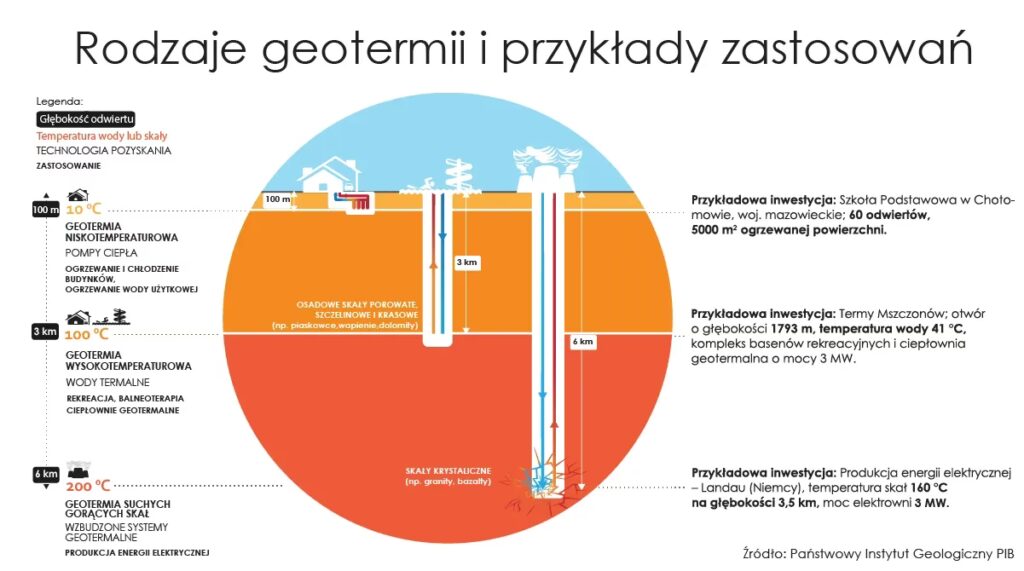

Źródła Energii dla Geotermalnych Pomp Ciepła

Geotermalne pompy ciepła wykorzystują energię gruntu jako dolne źródło ciepła. Grunt, w przeciwieństwie do powietrza, charakteryzuje się:

• Powszechną dostępnością: Energia gruntu jest dostępna praktycznie wszędzie.
• Wielką pojemnością cieplną: Ziemia magazynuje ogromne ilości energii cieplnej.
• Stabilną temperaturą: Na głębokości kilku metrów temperatura gruntu utrzymuje się na stałym poziomie przez cały rok, zazwyczaj około 8-12°C, co zapewnia stabilne i wydajne źródło ciepła niezależnie od warunków atmosferycznych.

Dzięki tym właściwościom, grunt jest idealnym dolnym źródłem ciepła dla pomp ciepła, szczególnie w klimacie umiarkowanym, takim jak Polska.

Metody Pozyskiwania Ciepła z Gruntu: Kolektory Poziome i Pionowe

Istnieją dwa główne rodzaje instalacji geotermalnych pomp ciepła, różniące się sposobem pozyskiwania ciepła z gruntu:

• Kolektory gruntowe poziome: Są to rury ułożone poziomo w gruncie na głębokości około 1,5-2 metrów. Wymagają większej powierzchni działki, ale są tańsze w wykonaniu. Efektywność kolektorów poziomych może być bardziej podatna na zmiany temperatury gruntu w górnych warstwach, szczególnie w okresach długotrwałych mrozów.
• Kolektory gruntowe pionowe: Składają się z rur umieszczonych w pionowych odwiertach o głębokości od kilkudziesięciu do ponad 100 metrów. Zajmują znacznie mniejszą powierzchnię działki, co jest dużą zaletą na mniejszych posesjach. Kolektory pionowe charakteryzują się wyższą wydajnością i stabilnością temperaturową dolnego źródła, ponieważ na większych głębokościach temperatura gruntu jest bardziej stała.

Tabela Porównawcza Kolektorów Gruntowych

Korzyści ze Stosowania Geotermalnych Pomp Ciepła

Inwestycja w geotermalną pompę ciepła to decyzja przynosząca szereg korzyści:

• Odnawialne źródło energii: Wykorzystanie energii geotermalnej to korzystanie z odnawialnego źródła energii, co przyczynia się do redukcji emisji gazów cieplarnianych i ochrony środowiska.
• Niskie koszty eksploatacji: Pomimo wyższych kosztów początkowych, geotermalne pompy ciepła charakteryzują się niskimi kosztami eksploatacji. Energia z gruntu jest darmowa, a zużycie energii elektrycznej jest znacznie niższe niż w przypadku tradycyjnych systemów grzewczych.
• Niezależność od warunków zewnętrznych: W przeciwieństwie do systemów solarnych czy wiatrowych, geotermalne pompy ciepła są niezależne od warunków atmosferycznych i zapewniają stabilne źródło ciepła przez cały rok.
• Komfort i wygoda użytkowania: Systemy z pompami ciepła są komfortowe i wygodne w użytkowaniu, często bezobsługowe i mogą być zintegrowane z systemami inteligentnego domu.
• Możliwość chłodzenia: Wiele geotermalnych pomp ciepła oferuje funkcję chłodzenia pasywnego lub aktywnego, co pozwala na komfortowe utrzymanie temperatury w domu również latem.
• Długa żywotność: Geotermalne pompy ciepła charakteryzują się długą żywotnością, a kolektory gruntowe mogą służyć nawet kilkadziesiąt lat.
• Wzrost wartości nieruchomości: Instalacja nowoczesnego i ekologicznego systemu grzewczego, jakim jest pompa ciepła geotermalna, może zwiększyć wartość nieruchomości.

Często Zadawane Pytania (FAQ)

Czy pompa ciepła geotermalna jest droga?

Koszt instalacji pompy ciepła geotermalnej jest wyższy niż tradycyjnych systemów grzewczych, ale koszty eksploatacji są znacznie niższe. W długoterminowej perspektywie, inwestycja w pompę ciepła może okazać się bardziej opłacalna. Dostępne są również dotacje i dofinansowania, które mogą obniżyć koszty początkowe.

Czy pompa ciepła geotermalna działa w zimie?

Tak, pompa ciepła geotermalna działa efektywnie nawet w zimie. Temperatura gruntu na głębokości kilku metrów jest stosunkowo stała i wyższa niż temperatura powietrza w zimie, co zapewnia stabilne źródło ciepła.

Jak duża działka jest potrzebna do instalacji pompy ciepła geotermalnej?

Wymagana powierzchnia działki zależy od rodzaju kolektorów. Kolektory pionowe zajmują bardzo mało miejsca i są idealne na małe działki. Kolektory poziome wymagają większej powierzchni, ale mogą być odpowiednie dla działek z dużą dostępną przestrzenią.

Czy instalacja pompy ciepła geotermalnej jest skomplikowana?

Instalacja pompy ciepła geotermalnej jest bardziej złożona niż instalacja tradycyjnych systemów grzewczych i wymaga wykwalifikowanej firmy instalacyjnej. Jednak nowoczesne systemy są coraz bardziej zautomatyzowane i łatwiejsze w obsłudze.

Jaką żywotność ma pompa ciepła geotermalna?

Żywotność pompy ciepła geotermalnej jest długa. Sama pompa ciepła może działać 20-25 lat, a kolektory gruntowe nawet 50 lat lub dłużej, przy odpowiedniej konserwacji i serwisowaniu.

Podsumowując, geotermalne pompy ciepła to nowoczesne i efektywne rozwiązanie grzewcze, które oferuje szereg korzyści ekonomicznych i ekologicznych. Dzięki wykorzystaniu darmowej energii z gruntu, zapewniają komfort cieplny przez cały rok, redukują koszty ogrzewania i przyczyniają się do ochrony środowiska. Choć początkowa inwestycja może być wyższa, długoterminowe korzyści i rosnąca świadomość ekologiczna sprawiają, że geotermalne pompy ciepła stają się coraz bardziej popularnym wyborem dla nowoczesnych domów.
