Montaż Klap Przeciwpożarowych: Kompleksowy Przewodnik

Bezpieczeństwo pożarowe budynków jest priorytetem, a klapy przeciwpożarowe odgrywają kluczową rolę w ochronie przed rozprzestrzenianiem się ognia i dymu w systemach wentylacyjnych. Prawidłowy montaż tych urządzeń jest niezbędny do zapewnienia ich skuteczności w sytuacji zagrożenia. Ten artykuł stanowi kompleksowy przewodnik po metodach montażu klap przeciwpożarowych, omawiając kluczowe kroki, normy i najlepsze praktyki, które pomogą Ci zrozumieć i właściwie przeprowadzić ten ważny proces.

Przygotowanie do Montażu Klap Przeciwpożarowych

Przed przystąpieniem do fizycznego montażu klap przeciwpożarowych, istnieje kilka istotnych kroków przygotowawczych, które należy podjąć, aby zapewnić prawidłowy i bezpieczny przebieg instalacji:

• Sprawdzenie dokumentacji: Upewnij się, że posiadasz zatwierdzone rysunki warsztatowe i specyfikacje mechaniczne kontraktu. Montaż powinien być zgodny z tymi dokumentami, chyba że zatwierdzono zmiany w planach koordynacyjnych.
• Kontrola dostawy: Po dostarczeniu klap przeciwpożarowych na miejsce montażu, dokładnie sprawdź, czy nie doszło do uszkodzeń mechanicznych podczas transportu. Upewnij się, że dostarczone klapy są odpowiedniego typu i rozmiaru, zgodne ze specyfikacją projektu.
• Ocena warunków na miejscu: Przed rozpoczęciem montażu, dokonaj oceny obszaru instalacji. Sprawdź, czy warunki na miejscu (np. dostępność przestrzeni, stan konstrukcji kanałów wentylacyjnych) są odpowiednie i zgodne z wymaganiami instalacyjnymi. Zwróć uwagę na tolerancje montażowe i inne czynniki, które mogą wpływać na działanie i konserwację klap.
• Zgodność materiałów: Upewnij się, że materiały klap przeciwpożarowych są odpowiednie do materiałów kanałów wentylacyjnych. Na przykład, w kanałach ze stali ocynkowanej należy stosować klapy ze stali ocynkowanej.
• Zapoznanie się z instrukcjami producenta: Kluczowym elementem przygotowania jest dokładne zapoznanie się z instrukcjami montażu dostarczonymi przez producenta klap przeciwpożarowych. Instrukcje te zawierają specyficzne wytyczne i zalecenia dotyczące konkretnego modelu klapy, które należy bezwzględnie przestrzegać.

Kroki Montażu Klap Przeciwpożarowych

Sam proces montażu klap przeciwpożarowych można podzielić na kilka podstawowych kroków. Należy pamiętać, że dokładne kroki mogą się różnić w zależności od typu klapy i specyfiki instalacji, dlatego zawsze należy odwoływać się do instrukcji producenta.

1. Wyznaczenie pozycji klapy: Na podstawie rysunków konstrukcyjnych i warunków na miejscu, dokładnie wyznacz miejsce montażu klapy przeciwpożarowej w kanale wentylacyjnym.
2. Przygotowanie otworu montażowego: W kanale wentylacyjnym należy przygotować otwór montażowy o odpowiednich wymiarach, umożliwiający umieszczenie klapy. Otwór powinien być starannie wykonany, aby zapewnić szczelne i stabilne osadzenie klapy.

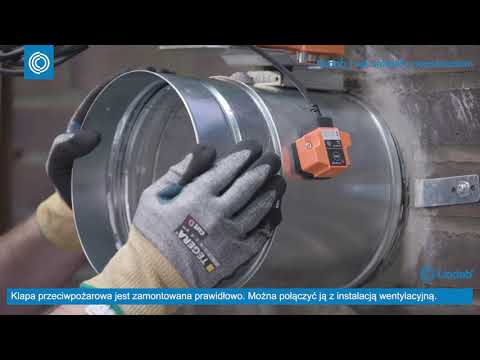

3. Montaż klapy w kanale: Umieść klapę przeciwpożarową w przygotowanym otworze montażowym. W zależności od typu połączenia, klapa może być mocowana za pomocą kołnierzy, śrub, nakrętek lub innych elementów złącznych. Upewnij się, że klapa jest prawidłowo wypoziomowana i stabilnie zamocowana.
4. Uszczelnienie połączenia: Po zamocowaniu klapy, dokładnie uszczelnij połączenie między klapą a kanałem wentylacyjnym. Użyj odpowiedniego uszczelniacza do kanałów wentylacyjnych, aby zapewnić szczelność ogniową i dymoszczelność.
5. Podłączenie mechanizmów sterujących (w przypadku klap z napędem): Jeśli klapa przeciwpożarowa jest wyposażona w napęd (np. elektryczny, pneumatyczny), należy prawidłowo podłączyć mechanizmy sterujące zgodnie z instrukcjami producenta i schematami elektrycznymi.
6. Instalacja drzwiczek rewizyjnych: Każda klapa przeciwpożarowa powinna być wyposażona w drzwiczki rewizyjne, umożliwiające dostęp do klapy w celu inspekcji, konserwacji i resetowania mechanizmów. Drzwiczki rewizyjne powinny być umieszczone w łatwo dostępnym miejscu, w pobliżu klapy.

Różne Typy Klap i Specyfika Montażu

W systemach HVAC stosuje się różne typy klap, a każdy z nich może mieć specyficzne wymagania montażowe:

Klapy Regulacyjne Przepływu Powietrza (VCD)

Klapy regulacyjne przepływu powietrza (VCD) służą do regulacji ilości powietrza przepływającego przez kanały wentylacyjne. Podczas ich montażu należy zwrócić szczególną uwagę na:

• Unikanie uszkodzeń wyściółki kanałów: W przypadku kanałów wyłożonych materiałem izolacyjnym, montaż VCD powinien być przeprowadzony w sposób, który nie uszkodzi wyściółki i nie spowoduje jej erozji.
• Umiejscowienie: VCD powinny być instalowane w punktach, gdzie odgałęzienia odchodzą od większych kanałów w systemach nawiewnych, wywiewnych i recyrkulacyjnych.

Klapy Zwrotne

Klapy zwrotne zapobiegają cofaniu się powietrza w kanałach wentylacyjnych. Montuje się je zazwyczaj:

• Na wlocie wentylatorów wyciągowych: Klapy zwrotne powinny być instalowane na wlocie wentylatorów wyciągowych lub kanałów wyciągowych, jak najbliżej wentylatorów, chyba że projekt wskazuje inaczej.

Klapy Przeciwpożarowe

Montaż klap przeciwpożarowych wymaga szczególnej staranności i zgodności z przepisami. Kluczowe aspekty to:

• Ściany i stropy przeciwpożarowe: Klapy przeciwpożarowe muszą być instalowane we wszystkich ścianach, stropach i przegrodach o klasie odporności ogniowej.
• Zgodność z normami: Montaż klap przeciwpożarowych powinien być zgodny z obowiązującymi normami lokalnymi i międzynarodowymi oraz zaleceniami producenta.
• Dostęp do inspekcji i resetowania: Każda klapa przeciwpożarowa musi być wyposażona w drzwiczki rewizyjne, umożliwiające inspekcję i resetowanie klapy oraz sąsiednich kanałów.

Klapy Przeciwpożarowo-Dymowe

Klapy przeciwpożarowo-dymowe łączą funkcje klap przeciwpożarowych i dymowych. Ich montaż jest podobny do klap przeciwpożarowych, ale dodatkowo należy zwrócić uwagę na:

• Integracja z systemem alarmu pożarowego: Należy zapewnić prawidłowe podłączenie okablowania interfejsowego klap przeciwpożarowo-dymowych do systemu alarmu pożarowego.

Klapy Z Napędem

Klapy z napędem, zarówno regulacyjne, jak i przeciwpożarowe, wymagają prawidłowego podłączenia elektrycznego i sterowania. Należy upewnić się, że:

• Zasilanie i sterowanie: Zasilanie i sterowanie napędem klapy jest zgodne ze specyfikacją techniczną.
• Zakres ruchu: Po instalacji należy sprawdzić pełen zakres ruchu napędu i samej klapy.

Drzwiczki Rewizyjne - Kluczowy Element Systemu

Drzwiczki rewizyjne są nieodzownym elementem instalacji klap przeciwpożarowych i innych elementów systemów wentylacyjnych, umożliwiającym regularne inspekcje, konserwację i ewentualne naprawy. Ich montaż i dobór rozmiaru jest również regulowany wytycznymi:

• Umiejscowienie drzwiczek: Drzwiczki rewizyjne powinny być instalowane w pobliżu klap regulacyjnych, klap z napędem, klap zwrotnych, klap przeciwpożarowych i dymowych. W przypadku klap przeciwpożarowych i dymowych, drzwiczki powinny być umieszczone na tyle blisko, aby umożliwić resetowanie lub ponowne zainstalowanie wkładek termotopliwych.
• Typ drzwiczek dla klap ppoż.: Drzwiczki rewizyjne do klap przeciwpożarowych i dymowych z wkładkami termotopliwymi powinny być typu odciążającego ciśnienie. Drzwiczki umieszczone przed klapą (od strony napływu powietrza) powinny otwierać się na zewnątrz, a drzwiczki umieszczone za klapą (od strony wypływu powietrza) – do wewnątrz.

Rozmiary Drzwiczek Rewizyjnych i Zawiasy

Rozmiar drzwiczek rewizyjnych powinien być dostosowany do wielkości kanału i rodzaju elementów, do których mają zapewniać dostęp. Ogólne wytyczne dotyczące rozmiarów i zawiasów:

Drzwiczki rewizyjne powinny być odpowiednio oznaczone, zgodnie ze specyfikacją projektu, aby wskazywały na cel dostępu (np. „Klapa przeciwpożarowa”, „VCD”, itp.).

Kontrola i Testowanie Po Montażu

Po zakończeniu montażu klap przeciwpożarowych, niezbędne jest przeprowadzenie kontroli i testów, aby upewnić się, że instalacja została wykonana prawidłowo i klapy działają zgodnie z przeznaczeniem:

• Kontrola wizualna: Sprawdź, czy każda klapa jest zgodna ze specyfikacją projektu i czy nie ma widocznych uszkodzeń. Upewnij się, że klapy są prawidłowo zamocowane i uszczelnione.
• Test ruchu: Ustaw klapy w pozycji całkowicie otwartej przed testowaniem i regulacją. Sprawdź, czy klapy przeciwpożarowe, dymowe i przeciwpożarowo-dymowe mają pełny zakres ruchu i czy prawidłowo zainstalowano czujnik termiczny (wkładkę termotopliwą). W przypadku klap z napędem zdalnym, sprawdź pełny zakres ruchu napędu i klapy.
• Test działania: Przeprowadź test działania klap przeciwpożarowych i dymowych, symulując warunki pożaru (np. za pomocą testu dymem). Upewnij się, że klapy zamykają się prawidłowo i szczelnie w odpowiedzi na sygnał alarmowy lub zadziałanie wkładki termotopliwej.
• Kontrola drzwiczek rewizyjnych: Sprawdź, czy drzwiczki rewizyjne są prawidłowo zainstalowane, łatwo dostępne i czy zamykają się szczelnie.
• Testy i regulacja przepływu powietrza: Dostosuj klapy regulacyjne przepływu powietrza (VCD) zgodnie z procedurami testowania i regulacji systemów wentylacyjnych, aby osiągnąć wymagany przepływ powietrza, zgodnie ze specyfikacją kontraktu i parametrami wydajności.
• Dokumentacja: Sporządź szczegółową dokumentację z przeprowadzonej kontroli i testów, w tym wyniki testów, wszelkie zauważone usterki i podjęte działania naprawcze.

Najczęściej Zadawane Pytania (FAQ)

Czy ściana o odporności ogniowej 1 godziny wymaga klapy przeciwpożarowej?

Zgodnie z normą NFPA 90A (wydanie z 1999 r.), przegrody o odporności ogniowej 1 godziny nie wymagają klap przeciwpożarowych w pełni kanałowych systemach HVAC, chyba że przegroda o odporności ogniowej 1 godziny jest szybem pionowym. Jeśli kanał powietrzny jest otworem transferu powietrza (co oznacza, że nie jest w pełni kanałowy) w przegrodzie przeciwpożarowej, wówczas kanał wymaga klapy przeciwpożarowej tam, gdzie również inne otwory muszą być chronione. Jednak przegrody o odporności ogniowej 2 godzin wymagają klap przeciwpożarowych w pełni kanałowych systemach HVAC. Fakt, czy obiekt jest w pełni wyposażony w instalację tryskaczową, czy nie, nie ma wpływu na wymagania dotyczące klap przeciwpożarowych. Ma to jednak wpływ na to, czy potrzebne są klapy dymowe.

Jak sterować klapami przeciwpożarowymi?

Sterowanie klapami przeciwpożarowymi może odbywać się na różne sposoby, w zależności od typu klapy i systemu bezpieczeństwa pożarowego budynku. Wyróżnia się sterowanie:

• Termiczne (automatyczne): Klapy przeciwpożarowe z wkładkami termotopliwymi zamykają się automatycznie po osiągnięciu określonej temperatury, bez konieczności zewnętrznego sygnału sterującego.
• Elektryczne (zdalne): Klapy z napędem elektrycznym mogą być sterowane zdalnie z centrali alarmowej pożarowej lub systemu zarządzania budynkiem (BMS). Sterowanie elektryczne umożliwia monitorowanie stanu klap i ich zdalne otwieranie/zamykanie.
• Pneumatyczne (zdalne): Klapy z napędem pneumatycznym są sterowane sprężonym powietrzem. Podobnie jak w przypadku sterowania elektrycznego, sterowanie pneumatyczne umożliwia zdalne sterowanie klapami z centrali alarmowej pożarowej.

Nowoczesne systemy sterowania klapami przeciwpożarowymi często integrują się z systemami alarmowymi i automatyki budynkowej, umożliwiając kompleksowe zarządzanie bezpieczeństwem pożarowym i optymalizację pracy systemów HVAC.

Podsumowanie

Prawidłowy montaż klap przeciwpożarowych jest kluczowy dla bezpieczeństwa pożarowego budynków. Przestrzeganie instrukcji producenta, norm i najlepszych praktyk, a także regularne inspekcje i testy, zapewniają skuteczność tych ważnych urządzeń w ochronie życia i mienia. Pamiętaj, że bezpieczeństwo jest najważniejsze, a właściwie zainstalowane i działające klapy przeciwpożarowe to inwestycja w ochronę przed tragicznymi skutkami pożaru.
