Ogrzewanie reaktorów: Kotły vs. SMR

Ogrzewanie reaktorów jest kluczowym procesem w wielu gałęziach przemysłu chemicznego. Efektywne i bezpieczne dostarczanie ciepła do reaktorów ma bezpośredni wpływ na wydajność produkcji i jakość finalnych produktów. Tradycyjnie, do ogrzewania reaktorów wykorzystywano kotły cieplne, ale w ostatnich latach coraz większą popularność zyskują małe reaktory modułowe (SMR) jako potencjalne źródło ciepła. W tym artykule przyjrzymy się bliżej obu tym rozwiązaniom, analizując ich zalety, wady i perspektywy zastosowania w kontekście polskiego przemysłu.

Tradycyjne metody ogrzewania reaktorów z wykorzystaniem kotłów

Kotły cieplne od lat stanowią podstawowe źródło ciepła w przemyśle chemicznym, w tym również do ogrzewania reaktorów. Istnieje kilka metod przekazywania ciepła z kotła do reaktora, z których najpopularniejsze to:

• Obudowy półrurowe (półokrągłe): Jest to jedna z najczęściej stosowanych metod, szczególnie w reaktorach o większych pojemnościach. Obudowy półrurowe, przylegające do zewnętrznej powierzchni reaktora, umożliwiają efektywną wymianę ciepła poprzez przewodzenie.
• Podwójne dna grzewcze: Rozwiązanie to stosuje się zazwyczaj w reaktorach o mniejszych rozmiarach. Ciepło jest przekazywane przez podwójne dno, co zapewnia równomierne ogrzewanie zawartości reaktora.
• Płaszcze grzewcze: Płaszcze otaczające reaktor tworzą przestrzeń, w której przepływa czynnik grzewczy, np. para wodna lub olej termalny. Płaszcze grzewcze są uniwersalne i mogą być stosowane w reaktorach o różnych kształtach i rozmiarach.
• Cewki umieszczone wewnątrz reaktora: W tej metodzie, cewki z czynnikiem grzewczym zanurzone są bezpośrednio w zawartości reaktora. Zapewnia to bardzo efektywną wymianę ciepła, ale może być trudniejsze w utrzymaniu i czyszczeniu.

Wybór konkretnej metody ogrzewania zależy od wielu czynników, takich jak rodzaj procesu chemicznego, wymagana temperatura, wielkość reaktora i dostępność mediów grzewczych. Kotły cieplne, opalane różnymi paliwami, takimi jak gaz ziemny, olej opałowy czy biomasa, są dobrze znaną i sprawdzoną technologią, szeroko stosowaną w przemyśle. Jednak w kontekście rosnących wymagań dotyczących redukcji emisji CO2 i poszukiwania bardziej zrównoważonych źródeł energii, coraz większą uwagę zwraca się na alternatywne technologie, takie jak SMR.

Małe reaktory modułowe (SMR) – nowa era w ogrzewaniu przemysłowym?

Małe reaktory modułowe (SMR) to zaawansowana technologia jądrowa, która zyskuje na popularności jako potencjalne źródło energii elektrycznej i ciepła. W Polsce, spółka ORLEN Synthos Green Energy aktywnie działa na rzecz przygotowania i komercjalizacji tej technologii. SMR charakteryzują się szeregiem zalet, które czynią je atrakcyjną alternatywą dla tradycyjnych kotłów cieplnych, zwłaszcza w kontekście ogrzewania reaktorów w przemyśle chemicznym:

• Efektywność i niski koszt produkcji energii: SMR, jak podkreśla ORLEN Synthos Green Energy, są jednymi z najefektywniejszych, najtańszych i najbezpieczniejszych technologii produkcji energii. Energia jądrowa, w przeciwieństwie do paliw kopalnych, nie generuje bezpośrednio emisji gazów cieplarnianych podczas produkcji energii.
• Bezpieczeństwo: Nowoczesne projekty SMR kładą duży nacisk na bezpieczeństwo. Reaktory te projektowane są z wykorzystaniem pasywnych systemów bezpieczeństwa, które minimalizują ryzyko awarii i skutki ewentualnych incydentów.
• Dywersyfikacja źródeł energii i niezależność energetyczna: Inwestycja w SMR wpisuje się w strategię dywersyfikacji źródeł wytwarzania energii przez ORLEN, co zwiększa bezpieczeństwo i niezależność energetyczną Polski oraz regionu. W kontekście geopolitycznym, uniezależnienie się od importowanych paliw kopalnych jest kluczowe dla stabilności gospodarczej kraju.
• Alternatywa bezemisyjna: SMR mogą stanowić bezemisyjną alternatywę dla obecnych aktywów energetycznych Grupy ORLEN, zwłaszcza w kontekście dynamicznego rozwoju morskiej energetyki wiatrowej i fotowoltaiki. Integracja SMR z odnawialnymi źródłami energii (OZE) może stworzyć stabilny i zrównoważony system energetyczny.

Potencjał synergii, jaki SMR otwierają przed ORLEN, jest znaczący. Wykorzystanie ciepła odpadowego z SMR do ogrzewania reaktorów w zakładach chemicznych mogłoby znacząco obniżyć koszty operacyjne i poprawić efektywność energetyczną całego procesu produkcyjnego.

Koszty i wyzwania związane z SMR

Pomimo obiecujących perspektyw, technologia SMR nie jest wolna od wyzwań, zwłaszcza w kontekście kosztów i czasu realizacji projektów. Raport Institute for Energy Economics and Financial Analysis (IEEFA) pod tytułem „Małe reaktory modułowe: Wciąż za drogie, zbyt wolno budowane i zbyt ryzykowne” rzuca cień sceptycyzmu na szybki i tani rozwój SMR.

Krytyka kosztów SMR:

• Przekroczenia budżetów: Doświadczenia z budowy SMR na świecie, jak pokazują przykłady z Chin (Shidao Bay 1), Rosji (Akademik Łomonosow) i Argentyny (CAREM 5), wskazują na znaczne przekroczenia planowanych kosztów, sięgające nawet kilkuset procent.
• Rosnące szacunki kosztów: Projekty SMR planowane w Polsce również borykają się z problemem rosnących szacunków kosztów. Przykładowo, koszt 1 kW mocy SMR NuScale wzrósł z 9,9 tys. dolarów w 2015 roku do 21,5 tys. dolarów w 2023 roku. Podobnie, szacunki kosztów dla reaktora BWRX-300, z którego chce korzystać Orlen Synthos Green Energy, również znacząco wzrosły.

Dlaczego SMR są tak drogie?

Analitycy IEEFA wskazują na kilka czynników, które przyczyniają się do wysokich kosztów SMR:

• Brak projektów referencyjnych: Technologia SMR jest stosunkowo nowa i brakuje projektów referencyjnych, do których inwestorzy mogliby się odnieść przy szacowaniu kosztów i ryzyka. Każdy projekt SMR jest w pewnym sensie prototypem (FOAK – First of a Kind).
• Długie procesy licencyjne i pozwolenia: Procedury uzyskiwania licencji i pozwoleń dla obiektów jądrowych są długotrwałe i skomplikowane, co generuje dodatkowe koszty i opóźnienia.
• Inflacja i sytuacja gospodarcza: Inflacja i zmiany w sytuacji gospodarczej wpływają na wzrost cen surowców i usług, co dodatkowo podnosi koszty budowy SMR.
• Brak efektu skali: Wbrew oczekiwaniom, efekt skali i standaryzacja, które miały obniżyć koszty SMR, nie przyniosły dotychczas znaczących rezultatów. Doświadczenia z przemysłu jądrowego w USA i Francji pokazują, że koszty budowy elektrowni jądrowych często rosły wraz z kolejnymi realizacjami, nawet przy standaryzacji projektów.

Ryzyko inwestycyjne i opóźnienia

Raport IEEFA podkreśla również ryzyko inwestycyjne związane z SMR oraz problem opóźnień w realizacji projektów. Żaden z działających SMR nie został oddany do użytku w planowanym terminie, a opóźnienia często sięgają 7-8 lat. Przykładem jest SMR Shidao Bay w Chinach, którego budowa trwała 12 lat, zamiast planowanych 4. Projekt NuScale, który miał być pierwszym komercyjnym zespołem SMR, został ostatecznie zwinięty z powodu braku zainteresowania inwestorów.

Perspektywy dla SMR w kontekście ogrzewania reaktorów

Pomimo wyzwań i krytyki, technologia SMR nadal ma potencjał, aby odegrać istotną rolę w przyszłości energetyki, w tym również w ogrzewaniu reaktorów przemysłowych. Ważne jest jednak realistyczne podejście do kosztów i harmonogramów realizacji projektów. Analitycy IEEFA zalecają, aby inwestorzy w SMR wymuszali na dostawcach technologii umowy ze stałą ceną, co ograniczyłoby ryzyko finansowe.

Podobnie jak w przypadku rozwoju fotowoltaiki, która potrzebowała dziesięcioleci, aby stać się konkurencyjną technologią, również SMR mogą wymagać czasu i dalszych inwestycji w badania i rozwój, aby osiągnąć pełną komercjalizację i obniżyć koszty. Niemniej jednak, w kontekście globalnych trendów dekarbonizacji i poszukiwania stabilnych i bezemisyjnych źródeł energii, SMR pozostają obiecującą opcją, która zasługuje na dalszą uwagę i rozwój.

Rodzaje reaktorów jądrowych

Warto również wspomnieć, że w elektrowniach jądrowych na świecie, w tym w Stanach Zjednoczonych, stosuje się głównie dwa typy reaktorów:

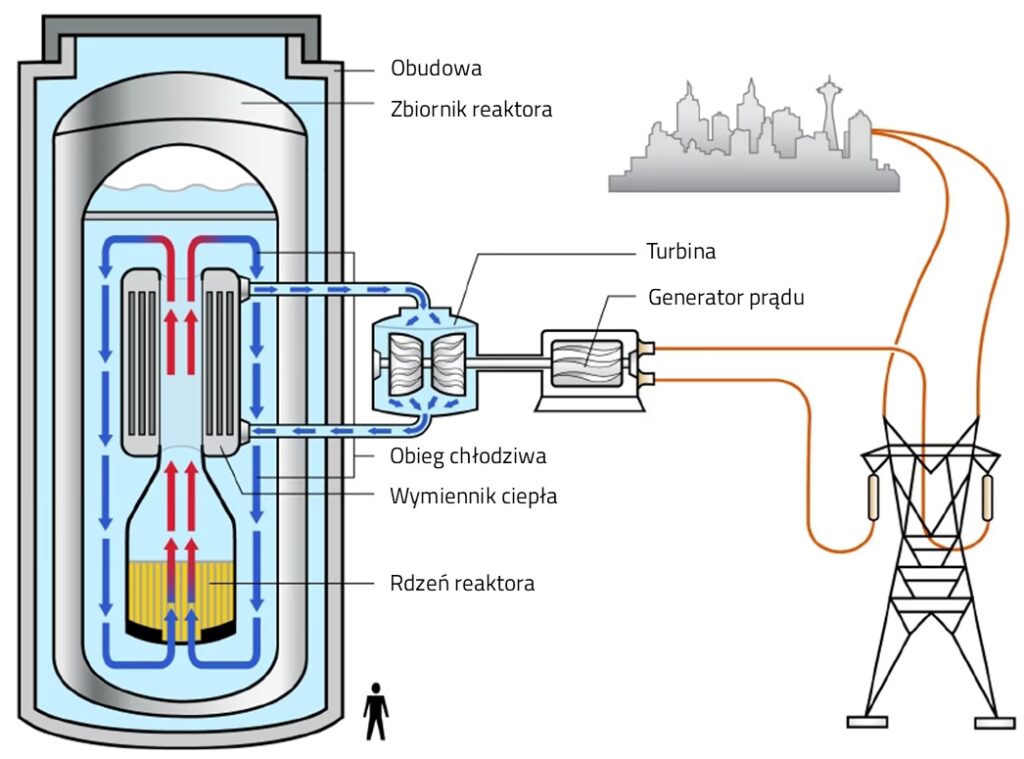

• Reaktor z wodą wrzącą (BWR - Boiling Water Reactor): W reaktorach BWR, woda chłodząca reaktor jest jednocześnie czynnikiem roboczym, który zamienia się w parę i napędza turbinę.
• Reaktor z wodą ciśnieniową (PWR - Pressurized Water Reactor): W reaktorach PWR, woda chłodząca reaktor utrzymywana jest pod wysokim ciśnieniem, aby zapobiec wrzeniu. Ciepło jest przekazywane do drugiego obiegu wody, która zamienia się w parę i napędza turbinę.

Zarówno reaktory BWR, jak i PWR, mogą być potencjalnie wykorzystane w technologii SMR, choć większość obecnie rozwijanych projektów SMR opiera się na reaktorach PWR ze względu na ich większą kompaktowość i bezpieczeństwo.

Podsumowanie

Ogrzewanie reaktorów w przemyśle chemicznym to złożony proces, który ewoluuje wraz z rozwojem technologii i zmieniającymi się wymaganiami środowiskowymi. Tradycyjne kotły cieplne, choć sprawdzone i powszechnie stosowane, mogą być mniej efektywne i mniej zrównoważone w kontekście długoterminowym. Małe reaktory modułowe (SMR) oferują obiecującą alternatywę, zapewniając bezemisyjne i efektywne źródło ciepła. Jednak wyzwania związane z kosztami, opóźnieniami i ryzykiem inwestycyjnym muszą zostać przezwyciężone, aby SMR mogły w pełni wykorzystać swój potencjał w ogrzewaniu reaktorów i szerzej w przemyśle.
