Instalacja elektryczna w podłodze: przepisy i porady

Czy kiedykolwiek zastanawiałeś się nad ukryciem kabli elektrycznych w swoim domu? Instalacja elektryczna w podłodze to rozwiązanie, które zyskuje coraz większą popularność w nowoczesnym budownictwie. Łączy w sobie estetykę, funkcjonalność i bezpieczeństwo, ale wymaga odpowiedniej wiedzy i planowania. W tym artykule przyjrzymy się bliżej temu rozwiązaniu, omówimy obowiązujące przepisy, rodzaje kanałów instalacyjnych, koszty oraz bezpieczeństwo. Sprawdzimy również, jak instalacja podłogowa współgra z ogrzewaniem podłogowym i odpowiemy na najczęściej zadawane pytania. Czytaj dalej, aby dowiedzieć się wszystkiego, co musisz wiedzieć o instalacji elektrycznej w podłodze!

Instalacja elektryczna w podłodze – przepisy, które musisz znać

Zanim zdecydujesz się na instalację elektryczną w podłodze, kluczowe jest zrozumienie obowiązujących przepisów. Regulacje te mają na celu zapewnienie bezpieczeństwa i zgodności z normami budowlanymi. Jednym z najważniejszych dokumentów jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Określa ono między innymi minimalną głębokość, na jakiej powinny znajdować się kable elektryczne w podłożu.

Zgodnie z przepisami, kable elektryczne w podłodze muszą być układane na głębokości nie mniejszej niż 50 mm od powierzchni podłogi. To minimalna wartość, która zapewnia ochronę przewodów przed uszkodzeniami mechanicznymi i obciążeniami. Ważne jest również, aby przewody były prowadzone w taki sposób, aby ich wymiana w przyszłości nie wymagała ingerencji w konstrukcję budynku. To oznacza, że należy zaplanować trasy kabli tak, aby były dostępne, na przykład poprzez kanały instalacyjne lub puszki podłogowe.

Kolejnym istotnym aspektem jest obciążenie podłogi. Przepisy określają maksymalne obciążenie, jakie może występować w pomieszczeniach, gdzie prowadzona jest instalacja podłogowa. Wartość ta nie powinna przekraczać 1500N. Należy również pamiętać, że instalację elektryczną w podłodze powinni wykonywać wykwalifikowani specjaliści z odpowiednimi uprawnieniami. Tylko profesjonalne wykonanie gwarantuje bezpieczeństwo i prawidłowe działanie instalacji.

Rodzaje kanałów instalacyjnych w podłodze

Decydując się na instalację elektryczną w podłodze, stajemy przed wyborem odpowiedniego rodzaju kanałów instalacyjnych. Wybór zależy od specyfiki pomieszczenia, rodzaju podłogi oraz preferencji estetycznych. Oto najpopularniejsze rozwiązania:

• Kanały całkowicie zalane wylewką betonową: To rozwiązanie charakteryzuje się całkowitym ukryciem instalacji, co zapewnia wyjątkowo estetyczny wygląd podłogi. Dostęp do przewodów jest możliwy jedynie poprzez specjalne puszki podłogowe. Jest to trwała i estetyczna opcja, ale mniej elastyczna w przypadku konieczności modyfikacji instalacji.
• Kanały współpoziome: Kanały te są umieszczone na równi z wylewką i przykryte ruchomą pokrywą. Dzięki temu zyskujemy dostęp do instalacji na całej długości kanału. To rozwiązanie jest bardziej elastyczne i ułatwia ewentualne naprawy, modernizacje czy dodawanie nowych przewodów. Kanały współpoziome są idealne w miejscach, gdzie przewiduje się częste zmiany w konfiguracji instalacji.
• Kanały do podłóg podwójnych i podniesionych: W tym przypadku instalacja prowadzona jest w wolnej przestrzeni pod płytami podłogowymi lub w specjalnie stworzonych korytarzach. Jest to szczególnie popularne w biurach i pomieszczeniach technicznych, gdzie dostęp do instalacji jest kluczowy. Podłogi podwójne ułatwiają zarządzanie kablami i umożliwiają szybki dostęp do instalacji bez konieczności naruszania struktury podłogi.
• Kanały napodłogowe: To rozwiązanie stosuje się, gdy prowadzenie instalacji w warstwie wylewki jest niemożliwe lub niepraktyczne. Kanały napodłogowe są umieszczane na powierzchni podłogi. Chociaż są mniej estetyczne niż inne opcje, mogą być odpowiednie w sytuacjach, gdzie modernizacja instalacji w istniejącym budynku jest utrudniona. Dostępne są różne typy kanałów napodłogowych, które można dopasować do wystroju wnętrza.

Niezależnie od wybranego rodzaju kanału, ważne jest, aby był on zajęty tylko w połowie swojej przestrzeni. Pozostawienie wolnego miejsca jest kluczowe dla przyszłej rozbudowy instalacji. Umożliwia to łatwe dodawanie nowych przewodów bez konieczności kucia podłogi.

Koszty i korzyści instalacji elektrycznej w podłodze – czy warto?

Instalacja elektryczna w podłodze wiąże się z pewnymi kosztami początkowymi, które mogą być wyższe niż w przypadku tradycyjnej instalacji ściennej. Cena montażu zależy od wielu czynników, takich jak wybrany rodzaj kanałów, jakość użytych materiałów, rozmiar pomieszczenia oraz stopień skomplikowania projektu. Znaczący wpływ na koszt ma również dostępność doświadczonej ekipy montażowej. Instalacje podłogowe wciąż są mniej popularne w Polsce, co może wpływać na cenę usług specjalistów.

Przed wyborem wykonawcy warto dokładnie sprawdzić jego kwalifikacje i referencje. Należy również pamiętać, że ewentualne naprawy instalacji podłogowej mogą być bardziej kosztowne niż naprawy instalacji ściennej. Wynika to z konieczności demontażu podłogi, co wiąże się z dodatkowym czasem i materiałami. Diagnostyka problemów w instalacji podłogowej również może być bardziej czasochłonna.

Mimo wyższych kosztów początkowych, instalacja elektryczna w podłodze oferuje szereg korzyści. Przede wszystkim jest to estetyka. Ukryte przewody i gniazdka podłogowe znacząco poprawiają wygląd pomieszczeń, eliminując widoczne kable i listwy przypodłogowe. To rozwiązanie jest szczególnie cenione w nowoczesnych wnętrzach, gdzie minimalizm i czystość linii są na pierwszym planie. Kolejną korzyścią jest funkcjonalność. Gniazdka podłogowe mogą być umieszczone w dowolnym miejscu pomieszczenia, co jest szczególnie przydatne w otwartych przestrzeniach biurowych, salonach czy kuchniach. Ułatwia to aranżację mebli i urządzeń elektrycznych, eliminując problem przedłużaczy i plączących się kabli.

Podsumowując, decyzja o instalacji elektrycznej w podłodze powinna być poprzedzona analizą kosztów i korzyści. W dłuższej perspektywie, estetyka i funkcjonalność mogą przewyższyć wyższe koszty początkowe, szczególnie w nowoczesnych domach i biurach, gdzie design i komfort użytkowania są priorytetem.

Bezpieczeństwo przede wszystkim – eksploatacja instalacji podłogowej

Bezpieczeństwo instalacji elektrycznej w podłodze jest kluczowe dla komfortu i bezpieczeństwa użytkowników. Przestrzeganie przepisów dotyczących głębokości układania kabli, stosowanie odpowiednich materiałów izolacyjnych oraz profesjonalny montaż to fundament bezpiecznej instalacji. Regularne przeglądy instalacji również są bardzo ważne, ponieważ pozwalają na wczesne wykrycie potencjalnych problemów i zapobiegnięcie awariom.

Ważny jest również dobór materiałów odpowiednich do przeznaczenia pomieszczenia. Na przykład, w łazienkach i kuchniach, gdzie występuje wilgoć, należy stosować elementy instalacji o podwyższonej wodoodporności. Wybierając przewody, puszki i gniazdka, należy zwrócić uwagę na ich stopień ochrony IP (Ingress Protection). Im wyższy stopień ochrony IP, tym lepsza ochrona przed wilgocią i pyłem.

Pamiętaj, że instalacja elektryczna w podłodze, jak każda instalacja elektryczna, powinna być chroniona wyłącznikami różnicowoprądowymi i zabezpieczeniami nadprądowymi. Te elementy chronią przed porażeniem prądem elektrycznym i przeciążeniami, które mogą prowadzić do pożaru. Dobór odpowiednich zabezpieczeń powinien być dokonany przez elektryka na etapie projektowania instalacji.

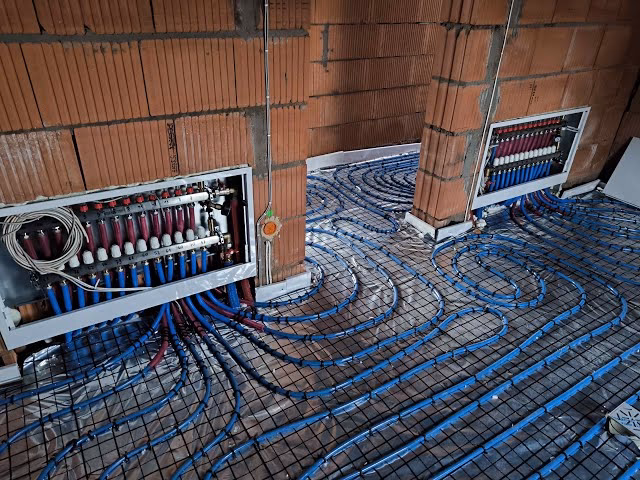

Instalacja elektryczna w podłodze a ogrzewanie podłogowe – duet idealny?

Wbrew pozorom, instalacja elektryczna w podłodze nie wyklucza możliwości zamontowania ogrzewania podłogowego, w tym popularnego ogrzewania elektrycznego z wykorzystaniem folii grzewczych. Kluczem do sukcesu jest właściwe planowanie i kolejność prac. Instalację elektryczną należy wykonać jako pierwszą, a następnie zalać przewody warstwą wylewki. Na tak przygotowaną podstawę można układać elementy systemu ogrzewania podłogowego, np. folie grzewcze.

Folie grzewcze są szczególnie polecane w połączeniu z instalacją podłogową, ponieważ są cienkie i nie podnoszą znacząco poziomu podłogi. Po ułożeniu folii grzewczej, przykrytej folią paroizolacyjną, można kłaść wybraną podłogę, np. panele winylowe SPC. Ważne jest, aby podczas montażu ogrzewania podłogowego nie uszkodzić instalacji elektrycznej. Należy precyzyjnie zaplanować rozmieszczenie folii grzewczych i unikać przecinania ich w miejscach, gdzie znajdują się przewody elektryczne lub puszki podłogowe.

Przy łączeniu obu systemów, warto skonsultować się z ekspertami, którzy pomogą w prawidłowym zaprojektowaniu i wykonaniu instalacji. Firmy specjalizujące się w ogrzewaniu podłogowym, jak np. TERMOFOL, oferują doradztwo i kompleksowe rozwiązania, uwzględniające zarówno instalację elektryczną, jak i ogrzewanie podłogowe.

Praktyczne wskazówki dotyczące instalacji elektrycznej w podłodze

Planując instalację elektryczną w podłodze, warto pamiętać o kilku praktycznych aspektach:

• Dokładny projekt: Kluczowy jest dobrze przemyślany projekt instalacji, uwzględniający potrzeby użytkowników, rozmieszczenie punktów zasilania, obciążenie elektryczne oraz rodzaj podłogi.
• Wybór materiałów: Należy stosować materiały wysokiej jakości, przeznaczone do instalacji podłogowych, o odpowiedniej izolacji i odporności na uszkodzenia mechaniczne.
• Profesjonalny wykonawca: Instalację powinien wykonywać wykwalifikowany elektryk z doświadczeniem w instalacjach podłogowych.
• Dostęp do instalacji: Należy zapewnić łatwy dostęp do instalacji w przyszłości, np. poprzez puszki podłogowe lub kanały współpoziome.
• Przyszła rozbudowa: Planując instalację, warto przewidzieć możliwość przyszłej rozbudowy i pozostawić rezerwę miejsca w kanałach instalacyjnych.
• Konsultacja z ekspertem: W przypadku wątpliwości, warto skonsultować się z ekspertem ds. instalacji elektrycznych i ogrzewania podłogowego.

Gdzie najlepiej układać przewody elektryczne – zasady podstawowe

Niezależnie od tego, czy instalacja jest prowadzona w podłodze, ścianie czy suficie, istnieją uniwersalne zasady dotyczące układania przewodów elektrycznych. Podstawą jest dokładny projekt instalacji, uwzględniający potrzeby użytkowników i przewidywane obciążenia. Ważny jest również dobór odpowiednich przewodów. Tradycyjnie stosowano przewody miedziane o przekrojach 3x1,5 mm² do oświetlenia i 3x2,5 mm² do gniazd wtyczkowych, ale w nowoczesnych domach, z większą liczbą urządzeń, często konieczne są przewody o większych przekrojach. Przekrój przewodu powinien być zawsze dopasowany do przewidywanego obciążenia. Zbyt mały przekrój może prowadzić do przeciążeń i wyłączeń zasilania, a w skrajnych przypadkach do przegrzania i uszkodzenia izolacji.

Układanie przewodów w pomieszczeniach powinno być wykonywane z należytą starannością. Należy unikać uszkodzeń izolacji przewodów, które mogą prowadzić do zwarć i awarii. Przy przeprowadzaniu przewodów przez ściany warto stosować rurki ochronne, które chronią przewody przed uszkodzeniami i ułatwiają ich wymianę w przyszłości. Przewody powinny być prowadzone wzdłuż linii prostych, równolegle do sufitu, ościeżnic i podłóg. Należy zachować odpowiednie odległości dla łączników i gniazd, zgodnie z obowiązującymi normami.

Czy elektryk jest niezbędny przy montażu ogrzewania podłogowego?

Zdecydowanie tak! Instalację i podłączanie elementów sterujących i termostatów ogrzewania podłogowego powinien wykonywać licencjonowany elektryk. Bezpieczeństwo jest najważniejsze, ponieważ podłoga będzie podłączona do prądu. Elementy sterujące i termostaty muszą być odpowiednio dobrane do systemu ogrzewania podłogowego i prawidłowo podłączone, aby zapewnić bezpieczną i efektywną pracę systemu.

Jaka instalacja elektryczna do ogrzewania podłogowego jest optymalna?

Każda instalacja elektryczna ogrzewania podłogowego powinna być oparta na projekcie, uwzględniającym moc obwodów grzewczych w każdym pomieszczeniu. Projekt powinien zawierać oddzielny przewód zasilający i bezpiecznik dla każdego obwodu grzewczego. To zapewnia bezpieczeństwo i umożliwia wyłączenie tylko jednego obwodu w przypadku awarii. Projekt instalacji elektrycznej ogrzewania podłogowego powinien uwzględniać również parametry termostatu pokojowego, w szczególności maksymalną moc wyjściową przekaźnika. Najczęściej termostaty mają przekaźniki o mocy od 12 do 16A. Przekroczenie tej wartości może uszkodzić termostat. W przypadku większych powierzchni, gdzie moc grzewcza przekracza możliwości termostatu, można zastosować dodatkowy stycznik pomocniczy lub podzielić obszar na mniejsze strefy grzewcze i zastosować więcej termostatów.

Wybierając przewód zasilający do termostatu podłogowego, należy uwzględnić moc obwodu grzewczego i długość przewodu. Dla obwodów o mocy do 3000W zazwyczaj wystarcza przewód o przekroju 1,5 mm², a dla obwodów 3000-4000W – 2,5 mm². Ważne jest, aby w puszce podtynkowej zastosować przewody typu linka o przekroju 1,5 mm², nawet jeśli przewód zasilający jest grubszy. Ułatwia to podłączenie do zacisków termostatu. Przy podłączaniu przewodów do termostatu, warto stosować tulejki zaciskowe (ferrul) przy zaciskach śrubowych, aby zapewnić pewne połączenie.

Podsumowanie – instalacja elektryczna w podłodze to nowoczesne i funkcjonalne rozwiązanie

Instalacja elektryczna w podłodze to nowoczesne i coraz popularniejsze rozwiązanie, które łączy w sobie estetykę, funkcjonalność i bezpieczeństwo. Wymaga jednak dokładnego planowania, znajomości przepisów i profesjonalnego wykonania. Oferuje wiele korzyści, takich jak ukrycie przewodów, zwiększenie estetyki wnętrz i większa swoboda w aranżacji przestrzeni. Może być z powodzeniem łączona z ogrzewaniem podłogowym, tworząc komfortowe i nowoczesne systemy. Pamiętaj, że bezpieczeństwo jest najważniejsze, dlatego instalację elektryczną w podłodze, jak i ogrzewanie podłogowe, należy powierzyć wykwalifikowanym specjalistom. Jeśli rozważasz takie rozwiązanie, skonsultuj się z ekspertami, aby uzyskać najlepsze rezultaty i cieszyć się komfortem i estetyką swojego domu przez lata.

FAQ – najczęściej zadawane pytania

Czy instalacja elektryczna w podłodze jest bezpieczna?

Tak, instalacja elektryczna w podłodze jest bezpieczna, pod warunkiem przestrzegania przepisów, stosowania odpowiednich materiałów i profesjonalnego wykonania.

Jak głęboko powinny być ułożone kable w podłodze?

Kable elektryczne w podłodze powinny być ułożone na głębokości nie mniejszej niż 50 mm od powierzchni podłogi.

Czy mogę połączyć instalację elektryczną w podłodze z ogrzewaniem podłogowym?

Tak, instalacja elektryczna w podłodze może być z powodzeniem łączona z ogrzewaniem podłogowym, pod warunkiem odpowiedniego planowania i kolejności prac.

Czy potrzebuję specjalnych kanałów do instalacji elektrycznej w podłodze?

Tak, istnieją różne rodzaje kanałów instalacyjnych przeznaczonych do instalacji podłogowych, takie jak kanały zalewane betonem, współpoziome, do podłóg podwójnych i napodłogowe. Wybór zależy od specyfiki pomieszczenia i preferencji.

Czy montaż instalacji elektrycznej w podłodze jest droższy niż tradycyjnej instalacji ściennej?

Tak, koszty początkowe instalacji elektrycznej w podłodze mogą być wyższe, ale korzyści estetyczne i funkcjonalne mogą przewyższyć te koszty w dłuższej perspektywie.
