Dopływ powietrza: Klucz do efektywnej wentylacji

Projektowanie efektywnej instalacji wentylacyjnej to zadanie wymagające uwzględnienia wielu czynników. Jednym z najważniejszych jest określenie właściwego dopływu powietrza. Niewystarczająca ilość świeżego powietrza może prowadzić do pogorszenia jakości powietrza wewnętrznego, wzrostu wilgotności, koncentracji zanieczyszczeń i w konsekwencji – problemów zdrowotnych. Z kolei nadmierny dopływ powietrza to niepotrzebne straty energii. Jak więc znaleźć złoty środek i prawidłowo obliczyć potrzebny dopływ powietrza? Ten artykuł przeprowadzi Cię przez kluczowe aspekty projektowania wentylacji, bazując na normach i przepisach.

Podstawy projektowania instalacji wentylacyjnych

Projektowanie instalacji wentylacyjnych to proces złożony, który wymaga holistycznego podejścia. Fundamentem są bezwzględnie obowiązujące normy, wytyczne i przepisy. Każdy projekt jest unikalny, dostosowany do specyficznych warunków i wymagań danego obiektu. Przykładowo, wentylacja w pomieszczeniach z substancjami chemicznymi musi gwarantować bezpieczeństwo personelu i budynku, podczas gdy w przypadku basenów kluczowe jest usuwanie nadmiaru wilgoci. Sale konferencyjne natomiast wymagają wentylacji zapewniającej świeże powietrze dla dużej liczby osób.

Obliczanie ilości powietrza wentylacyjnego

Ilość powietrza wentylacyjnego oblicza się na podstawie bilansu ciepła, wilgoci i emisji zanieczyszczeń. Zawsze przyjmuje się największą wartość wyliczoną dla różnych czynników. Obliczenia można przeprowadzić na podstawie:

• Obciążenia cieplnego pomieszczenia (zysków ciepła)
• Zysków pary wodnej
• Ilości wydzielanych zanieczyszczeń gazowych
• Wymaganej krotności wymian powietrza
• Ilości osób przebywających w pomieszczeniu

Obliczanie dopływu powietrza na podstawie ilości osób

Najprostsza metoda opiera się na ilości osób przebywających w pomieszczeniu. Wzór wygląda następująco:

V = n * Vi

Gdzie:

• n – ilość osób w pomieszczeniu
• Vi – ilość powietrza na osobę (m³/h), zazwyczaj 20-60 m³/h (wartości orientacyjne w Tabeli 1)

TABELA 1. Ilość powietrza wentylacyjnego ze względów higienicznych

Obliczanie dopływu powietrza na podstawie krotności wymian

Kolejna metoda uwzględnia kubaturę pomieszczenia i wymaganą krotność wymian powietrza:

V = n * Vp

Gdzie:

• n – krotność wymian powietrza (zależy od przeznaczenia pomieszczenia)
• Vp – kubatura pomieszczenia (m³)

Krotność wymian powietrza dobiera się w zależności od rodzaju pomieszczenia i jego przeznaczenia. Wartości referencyjne można znaleźć w normach i wytycznych.

Minimalny strumień powietrza w pomieszczeniach niemieszkalnych i mieszkalnych (PN-EN 15251:2007)

Norma PN-EN 15251:2007 definiuje minimalne strumienie powietrza dla pomieszczeń niemieszkalnych i mieszkalnych, uwzględniając zarówno liczbę osób, jak i emisyjność materiałów budowlanych.

Dla pomieszczeń niemieszkalnych:

V = n * VL + A * VA

Gdzie:

• n – zakładana ilość osób
• VL – wymagany strumień powietrza na osobę [l/s]
• A – powierzchnia pomieszczenia [m²]
• VA – wymagany jednostkowy strumień powietrza ze względu na emisyjność materiałów budowlanych [l/s x m²]

Dla pomieszczeń mieszkalnych:

V = n * VL + A * VA + Va

Gdzie:

• VL – wymagany strumień powietrza na osobę [l/s]
• A – powierzchnia pomieszczenia [m²]
• VA – wymagany jednostkowy strumień powietrza ze względu na emisyjność materiałów budowlanych [l/s x m²]
• n – zakładana maksymalna ilość osób lub sypialni
• Va – wymagany dodatkowy strumień powietrza [l/s x m²]

Szczegółowe wartości VL i VA dla różnych typów pomieszczeń znajdują się w normie PN-EN 15251:2007.

Obliczanie dopływu powietrza na podstawie zysków ciepła

W pomieszczeniach, gdzie dominującym czynnikiem jest obciążenie cieplne, dopływ powietrza można obliczyć na podstawie zysków ciepła:

V = Qmax / (ρ * cp * (tu - tn))

Gdzie:

• Qmax – największa sumaryczna wartość zysków ciepła w pomieszczeniu [W]
• ρ – gęstość powietrza (ok. 1,2 kg/m³)
• cp – ciepło właściwe powietrza (ok. 1,005 kJ/(kg×K))
• tn – temperatura powietrza nawiewanego [K]
• tu – temperatura powietrza usuwanego [K] (przy wysokości wywiewników do 4m można przyjąć tu = tp, gdzie tp to temperatura obliczeniowa pomieszczenia)

Obliczanie dopływu powietrza na podstawie zysków pary wodnej

W pomieszczeniach o dużej wilgotności (np. łazienki, kuchnie, baseny), obliczenia można oprzeć na zyskach pary wodnej:

V = W / (ρ * (Xu - Xn))

Gdzie:

• W – ilość wydzielanej pary wodnej [g/h]
• ρ – gęstość powietrza (ok. 1,2 kg/m³)
• Xu – ilość pary wodnej w powietrzu usuwanym [g/kg]
• Xn – ilość pary wodnej w powietrzu nawiewanym [g/kg]

Obliczanie dopływu powietrza na podstawie zanieczyszczeń

W pomieszczeniach, gdzie występują zanieczyszczenia gazowe, dopływ powietrza oblicza się na podstawie ich emisji i dopuszczalnych stężeń:

V = (Z / (cdop - cz)) * φ

Gdzie:

• Z – ogólna ilość wydzielanych zanieczyszczeń [g/h]
• cdop – dopuszczalne stężenie zanieczyszczenia w powietrzu zewnętrznym [g/m³]
• cz – stężenie zanieczyszczenia w powietrzu nawiewanym [g/m³]
• φ – współczynnik poprawkowy (1,2-1,4)

W przypadku wielu zanieczyszczeń, w zależności od ich charakteru (synergia lub niezależne działanie), stosuje się sumę strumieni powietrza dla każdego zanieczyszczenia lub wybiera maksymalną wartość.

Przepisy i normy regulujące projektowanie wentylacji

Projektowanie wentylacji regulują liczne przepisy i normy, w tym:

• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690) – kluczowy dokument określający wymagania dotyczące wentylacji i klimatyzacji w budynkach.
• Polska Norma PN-EN 15251:2007 – dotycząca kryteriów środowiska wewnętrznego, w tym minimalnych strumieni powietrza.
• Polska Norma PN-83/B-03430 – szczegółowo regulująca wentylację w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej.
• Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 29 listopada 2002 r. w sprawie najwyższych dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy (Dz. U. 2002 nr 217, poz. 1833) – określa dopuszczalne stężenia zanieczyszczeń w powietrzu, istotne przy obliczaniu wentylacji przemysłowej i pomieszczeń specjalnych.

Rozporządzenie Ministra Infrastruktury § 147 jasno określa, że wentylacja i klimatyzacja muszą zapewniać odpowiednią jakość środowiska wewnętrznego, w tym wielkość wymiany powietrza, jego czystość, temperaturę, wilgotność i prędkość ruchu. § 149 precyzuje, że strumień powietrza zewnętrznego dla pomieszczeń niebędących pomieszczeniami pracy powinien wynikać z normy PN dotyczącej wentylacji i wynosić nie mniej niż 20 m³/h na osobę w mieszkaniach.

Wentylacja w różnych typach budynków (PN-83/B-03430)

Polska Norma PN-83/B-03430 szczegółowo reguluje wentylację w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej.

Wentylacja w budynkach mieszkalnych

Dla mieszkań norma określa minimalne strumienie powietrza usuwanego z kuchni, łazienek, ustępów i pomieszczeń bez okien. Jednocześnie, zapewnia się dopływ powietrza do pokoi mieszkalnych i kuchni z oknem. Strumień powietrza wentylacyjnego dla mieszkania jest sumą strumieni usuwanych, np. dla kuchni z oknem i kuchenką elektryczną (dla więcej niż 3 osób) to 50 m³/h, dla łazienki 50 m³/h, a dla oddzielnego ustępu 30 m³/h.

W budynkach do 9 kondygnacji dopuszcza się wentylację grawitacyjną lub mechaniczną, w wyższych – mechaniczną wywiewną lub nawiewno-wywiewną. Dopływ powietrza zewnętrznego może być realizowany przez nawiewniki okienne lub otwory nawiewne wentylacji mechanicznej.

Wentylacja w budynkach zamieszkania zbiorowego

Dla budynków zamieszkania zbiorowego (np. hotele, akademiki) norma określa minimalny strumień powietrza na mieszkańca – 20 m³/h dla pokoi mieszkalnych i sypialni. Dla pokoi zbiorowego przebywania ludzi (świetlice, jadalnie) również 20 m³/h na osobę. W pomieszczeniach klimatyzowanych i bez otwieranych okien – 30 m³/h na osobę.

Podobnie jak w budynkach mieszkalnych, wybór rodzaju wentylacji zależy od wysokości budynku. Układ wentylacji powinien zapewniać dopływ powietrza do pokoi mieszkalnych i sypialni oraz odpływ bezpośredni lub pośredni (przez pomieszczenie pomocnicze).

Wentylacja w budynkach użyteczności publicznej

Dla budynków użyteczności publicznej norma określa minimalny dopływ powietrza na poziomie 20 m³/h na osobę w pomieszczeniach stałego i czasowego pobytu ludzi. W pomieszczeniach, gdzie dozwolone jest palenie – 30 m³/h na osobę. W żłobkach i przedszkolach dopuszcza się obniżenie do 15 m³/h na dziecko.

W budynkach do 25 m wysokości dopuszcza się wentylację grawitacyjną lub mechaniczną. Wentylacja mechaniczna powinna być uruchamiana okresowo, na czas użytkowania pomieszczeń. Dopływ powietrza może być realizowany podobnie jak w budynkach zamieszkania zbiorowego.

Wentylacja a proces spalania w kotłach gazowych

Chociaż głównym tematem jest dopływ powietrza w wentylacji ogólnej, warto wspomnieć o znaczeniu powietrza w procesie spalania w kotłach gazowych. Spalanie całkowite, opisane równaniem chemicznym CH₄+2O₂ ➔ CO₂ + 2H₂O, wymaga odpowiedniej ilości tlenu. W praktyce, dla kotłów gazowych stosuje się współczynnik nadmiaru powietrza λ (zazwyczaj 1,1-1,3), aby zapewnić zupełne spalanie i uniknąć powstawania tlenku węgla (czadu). Dostateczny dopływ powietrza jest kluczowy dla bezpiecznej i efektywnej pracy kotła gazowego.

Najczęściej zadawane pytania (FAQ)

1. Jak obliczyć dopływ powietrza wentylacyjnego do pomieszczenia?

Dopływ powietrza można obliczyć kilkoma metodami: na podstawie ilości osób, krotności wymian, zysków ciepła, zysków wilgoci lub emisji zanieczyszczeń. Wybiera się największą wartość wyliczoną z tych metod.

2. Jakie normy regulują dopływ powietrza w wentylacji?

Kluczowe normy i przepisy to Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690), PN-EN 15251:2007 oraz PN-83/B-03430.

3. Ile powietrza wentylacyjnego przypada na jedną osobę?

Zazwyczaj przyjmuje się 20 m³/h na osobę w pomieszczeniach mieszkalnych i użyteczności publicznej, ale wartość ta może się różnić w zależności od rodzaju pomieszczenia i przepisów.

4. Czy wentylacja grawitacyjna jest wystarczająca w każdym budynku?

Wentylacja grawitacyjna może być wystarczająca w budynkach niskich (do 9 kondygnacji mieszkalnych, do 25 m użyteczności publicznej). W wyższych budynkach zaleca się wentylację mechaniczną.

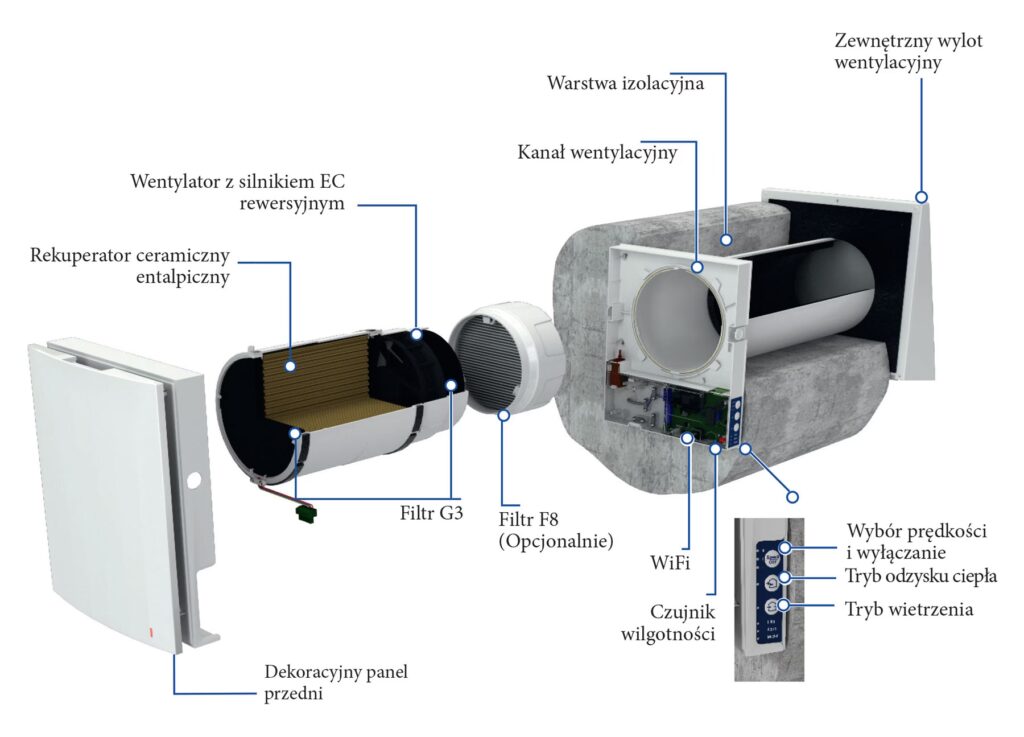

5. Jak zapewnić dopływ powietrza w szczelnych oknach?

W przypadku szczelnych okien, dopływ powietrza można zapewnić poprzez nawiewniki okienne lub system wentylacji mechanicznej nawiewnej.

Podsumowanie

Prawidłowe określenie dopływu powietrza jest fundamentalne dla skutecznej i bezpiecznej wentylacji. Projektując system wentylacyjny, należy uwzględnić specyfikę pomieszczeń, liczbę osób, potencjalne źródła zanieczyszczeń i obciążenia cieplne oraz bezwzględnie przestrzegać obowiązujących norm i przepisów. Właściwie zaprojektowana wentylacja to inwestycja w zdrowie, komfort i bezpieczeństwo użytkowników budynku.
