Ile gazu R134a w butli i co zabrać na montaż klimatyzacji?

W dzisiejszych czasach klimatyzacja stała się standardem w wielu domach i biurach, zapewniając komfort termiczny w upalne dni. Jeśli planujesz samodzielny montaż klimatyzacji lub po prostu chcesz poszerzyć swoją wiedzę na temat czynnika chłodniczego R134a i niezbędnych narzędzi, ten artykuł jest dla Ciebie. Przygotowanie to klucz do sukcesu, a odpowiednia wiedza i wyposażenie pozwolą Ci uniknąć problemów i zapewnić prawidłowe działanie systemu klimatyzacji.

Ile gazu R134a znajduje się w butli?

Czynnik chłodniczy R134a jest powszechnie stosowany w systemach klimatyzacji samochodowej i domowej. Jest to hydrofluorowęglowodór (HFC), który zastąpił starsze czynniki chłodnicze ze względu na mniejszy wpływ na warstwę ozonową. Jednak ważne jest, aby pamiętać, że R134a nadal przyczynia się do efektu cieplarnianego, dlatego należy z nim postępować odpowiedzialnie i unikać niekontrolowanych wycieków.

Kupując czynnik chłodniczy R134a, zazwyczaj spotkasz się z butlami o różnej pojemności. Nie podaje się pojemności gazu w litrach, a wagę czynnika chłodniczego w kilogramach lub funtach. Standardowe butle R134a dostępne na rynku mają najczęściej następujące pojemności:

• Małe butle jednorazowe: Zazwyczaj zawierają od 750g do 1kg czynnika R134a. Są one przeznaczone do jednorazowego użytku i często stosowane przy niewielkich doładowaniach lub serwisowaniu klimatyzacji samochodowej.
• Butle wielokrotnego użytku: Dostępne w różnych rozmiarach, najpopularniejsze to butle 12kg, 13.6kg i 50kg. Butle 12kg i 13.6kg są popularne wśród instalatorów klimatyzacji domowej i komercyjnej, ponieważ są stosunkowo poręczne i zawierają wystarczającą ilość czynnika do kilku instalacji. Butle 50kg są przeznaczone do większych instalacji przemysłowych lub dla firm, które zużywają duże ilości czynnika chłodniczego.

Warto zwrócić uwagę na to, że waga czynnika chłodniczego w butli jest wartością netto, czyli nie obejmuje wagi samej butli. Informacja o wadze netto czynnika R134a zawsze powinna być umieszczona na etykiecie butli.

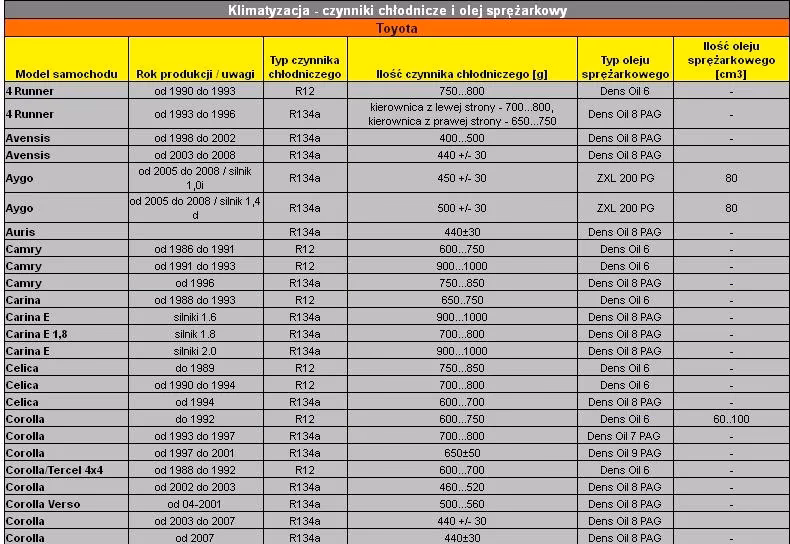

Poniższa tabela przedstawia przykładowe pojemności butli R134a i ich zawartość czynnika chłodniczego:

Co zabrać na montaż klimatyzacji? Niezbędnik montera

Montaż klimatyzacji to zadanie wymagające precyzji i odpowiednich narzędzi. Posiadanie kompletnego zestawu monterskiego jest kluczowe dla sprawnego i bezpiecznego przeprowadzenia instalacji. Oto lista niezbędnych narzędzi i materiałów, które powinieneś mieć przygotowane:

Narzędzia pomiarowe i diagnostyczne:

• Manometry: Zestaw manometrów jest niezbędny do monitorowania ciśnienia w układzie klimatyzacji podczas napełniania i diagnostyki. Pozwalają one na odczyt ciśnienia wysokiego i niskiego, co jest kluczowe dla prawidłowego napełnienia układu czynnikiem chłodniczym i diagnozowania ewentualnych problemów. Wybierz manometry przeznaczone do czynnika R134a.
• Pompa próżniowa: Pompa próżniowa służy do usunięcia powietrza i wilgoci z układu klimatyzacji przed napełnieniem go czynnikiem chłodniczym. Jest to kluczowy krok w procesie instalacji, ponieważ obecność powietrza i wilgoci w układzie może prowadzić do obniżenia wydajności, korozji i awarii sprężarki. Wybierz pompę o odpowiedniej wydajności, dostosowanej do wielkości instalacji.
• Waga elektroniczna: Precyzyjna waga elektroniczna jest niezbędna do dokładnego odmierzania ilości czynnika chłodniczego podczas napełniania układu. Przepełnienie lub niedopełnienie układu może negatywnie wpłynąć na jego wydajność i trwałość. Wybierz wagę z dokładnością do kilku gramów.
• Detektor nieszczelności: Detektor nieszczelności jest urządzeniem służącym do wykrywania wycieków czynnika chłodniczego w instalacji. Jest to ważne narzędzie zarówno podczas instalacji, jak i późniejszego serwisowania, pozwalające na szybkie zlokalizowanie i usunięcie nieszczelności. Dostępne są detektory elektroniczne i UV.
• Termometr: Termometr, najlepiej elektroniczny z sondą, przyda się do pomiaru temperatury rur i elementów klimatyzacji, co może być pomocne w diagnostyce i ocenie wydajności systemu.

Narzędzia do obróbki rur miedzianych:

• Zaginarka do rur: Zaginarka, kielicharka, służy do wykonywania kielichów na końcach rur miedzianych, które są niezbędne do połączenia rur z jednostkami klimatyzacji za pomocą złączek flare. Wybierz zaginarkę odpowiednią do średnic rur stosowanych w klimatyzacji.
• Obcinak do rur miedzianych: Obcinak do rur miedzianych, nożyce do rur, umożliwia precyzyjne i czyste cięcie rur miedzianych bez deformacji. Jest to lepsze rozwiązanie niż piłowanie rur, które może pozostawiać zadziory i zanieczyszczenia.
• Gratownik do rur miedzianych: Gratownik służy do usuwania zadziorów i ostrych krawędzi z końców rur miedzianych po cięciu. Usunięcie zadziorów jest kluczowe dla zapewnienia szczelnego połączenia flare i uniknięcia uszkodzenia uszczelek.
• Rozwiertak do rur miedzianych: Rozwiertak może być przydatny do kalibracji rur miedzianych, szczególnie jeśli rury uległy niewielkiemu zgnieceniu podczas transportu lub przechowywania.

Narzędzia montażowe i ogólne:

• Klucze dynamometryczne: Klucze dynamometryczne są niezbędne do dokręcania złączek flare z odpowiednim momentem obrotowym. Zbyt słabe dokręcenie może prowadzić do nieszczelności, a zbyt mocne do uszkodzenia złączek. Sprawdź w instrukcji montażu klimatyzacji zalecany moment dokręcania dla poszczególnych złączek.
• Klucze nastawne i płaskie: Zestaw kluczy nastawnych i płaskich o różnych rozmiarach będzie potrzebny do dokręcania i odkręcania różnych śrub i nakrętek podczas montażu jednostek klimatyzacji.
• Wkrętarka akumulatorowa lub wiertarka: Wkrętarka lub wiertarka z zestawem wierteł i bitów będzie niezbędna do montażu jednostek klimatyzacji na ścianie lub innej powierzchni.
• Poziomica: Poziomica jest niezbędna do prawidłowego wypoziomowania jednostki wewnętrznej i zewnętrznej klimatyzacji. Nieprawidłowe wypoziomowanie może prowadzić do problemów z odpływem kondensatu i głośniejszej pracy urządzenia.
• Miarka: Miarka, taśma miernicza, przyda się do dokładnego odmierzania odległości i wymiarów podczas montażu.
• Nożyk uniwersalny: Nożyk uniwersalny przyda się do cięcia izolacji rur, taśmy montażowej i innych materiałów pomocniczych.
• Zestaw wkrętaków: Zestaw wkrętaków krzyżakowych i płaskich o różnych rozmiarach będzie potrzebny do różnych czynności montażowych.
• Latarka: Latarka może być bardzo przydatna podczas pracy w słabo oświetlonych miejscach, np. przy podłączaniu rur za jednostką zewnętrzną.
• Rękawice ochronne i okulary ochronne: Bezpieczeństwo jest najważniejsze! Zawsze używaj rękawic ochronnych i okularów ochronnych podczas pracy z narzędziami i czynnikami chłodniczymi.

Materiały montażowe:

• Rury miedziane: Rury miedziane o odpowiedniej średnicy i grubości ścianki, przeznaczone do czynnika R134a, będą potrzebne do połączenia jednostki wewnętrznej i zewnętrznej. Sprawdź w specyfikacji klimatyzacji zalecane średnice rur.
• Izolacja termiczna do rur miedzianych: Izolacja termiczna jest niezbędna do izolacji rur miedzianych, aby zapobiec kondensacji i stratom energii. Wybierz izolację o odpowiedniej grubości i odporności na warunki atmosferyczne.
• Taśma montażowa: Taśma montażowa, bandaż elastyczny, przyda się do owijania izolacji rur i mocowania ich do ściany lub innych elementów konstrukcyjnych.
• Kable elektryczne: Kable elektryczne o odpowiednim przekroju i ilości żył będą potrzebne do podłączenia jednostek klimatyzacji do zasilania i komunikacji. Sprawdź w schemacie elektrycznym klimatyzacji wymagane parametry kabli.
• Wsporniki montażowe: Wsporniki montażowe, uchwyty, będą potrzebne do zamocowania jednostki zewnętrznej na ścianie lub dachu. Wybierz wsporniki odpowiednie do wagi i rozmiarów jednostki zewnętrznej.
• Kołki rozporowe i śruby: Kołki rozporowe i śruby o odpowiedniej długości i średnicy będą potrzebne do zamocowania wsporników montażowych i jednostek klimatyzacji.
• Przewód odprowadzający skropliny: Przewód odprowadzający skropliny będzie potrzebny do odprowadzenia wody skraplającej się na jednostce wewnętrznej.
• Złączki flare: Złączki flare o odpowiednich rozmiarach będą potrzebne do połączenia rur miedzianych z jednostkami klimatyzacji. Upewnij się, że masz odpowiedni typ złączek (np. SAE 45 stopni).
• Czynnik chłodniczy R134a: Oczywiście, nie zapomnij o butli z czynnikiem chłodniczym R134a o odpowiedniej pojemności.

Checklista narzędzi i materiałów na montaż klimatyzacji:

Aby ułatwić Ci przygotowania, przygotowaliśmy krótką checklistę:

• [x] Manometry do R134a
• [x] Pompa próżniowa
• [x] Waga elektroniczna
• [x] Detektor nieszczelności
• [x] Termometr
• [x] Zaginarka do rur miedzianych
• [x] Obcinak do rur miedzianych
• [x] Gratownik do rur miedzianych
• [ ] Rozwiertak do rur miedzianych (opcjonalnie)
• [x] Klucze dynamometryczne
• [x] Klucze nastawne i płaskie
• [x] Wkrętarka/Wiertarka
• [x] Poziomica
• [x] Miarka
• [x] Nożyk uniwersalny
• [x] Zestaw wkrętaków
• [x] Latarka
• [x] Rękawice ochronne
• [x] Okulary ochronne
• [x] Rury miedziane
• [x] Izolacja termiczna do rur
• [x] Taśma montażowa
• [x] Kable elektryczne
• [x] Wsporniki montażowe
• [x] Kołki i śruby
• [x] Przewód odprowadzający skropliny
• [x] Złączki flare
• [x] Butla z czynnikiem R134a

FAQ - Najczęściej zadawane pytania

Czy mogę samemu zamontować klimatyzację?

Samodzielny montaż klimatyzacji jest możliwy, ale wymaga wiedzy technicznej, odpowiednich narzędzi i ostrożności. Nieprawidłowy montaż może prowadzić do problemów z działaniem klimatyzacji, wycieków czynnika chłodniczego, a nawet uszkodzenia urządzenia. Jeśli nie masz doświadczenia, zaleca się skorzystanie z usług profesjonalnego instalatora.

Gdzie kupić czynnik chłodniczy R134a?

Czynnik chłodniczy R134a można kupić w specjalistycznych sklepach z artykułami chłodniczymi i klimatyzacyjnymi, hurtowniach HVACR (Ogrzewanie, Wentylacja, Klimatyzacja i Chłodnictwo) oraz niektórych sklepach internetowych. Upewnij się, że kupujesz czynnik chłodniczy od sprawdzonego dostawcy.

Jak bezpiecznie przechowywać i transportować butlę z R134a?

Butle z czynnikiem chłodniczym R134a należy przechowywać w chłodnym, suchym i dobrze wentylowanym miejscu, z dala od źródeł ciepła i ognia. Podczas transportu butlę należy zabezpieczyć przed uszkodzeniem i przewróceniem, najlepiej w pozycji pionowej i odpowiednio zamocowaną. Przestrzegaj przepisów dotyczących transportu materiałów niebezpiecznych.

Co zrobić z pustą butlą po R134a?

Pustą butlę po czynniku R134a należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów niebezpiecznych. Nie wolno wyrzucać pustych butli do zwykłych śmieci. Skontaktuj się z lokalną firmą zajmującą się odbiorem odpadów niebezpiecznych lub punktem zbiórki surowców wtórnych, aby dowiedzieć się, jak prawidłowo zutylizować pustą butlę.

Podsumowanie

Przygotowanie odpowiedniego zestawu narzędzi i materiałów, a także wiedza na temat czynnika chłodniczego R134a to kluczowe elementy udanego montażu klimatyzacji. Pamiętaj o bezpieczeństwie i, jeśli nie jesteś pewien swoich umiejętności, skorzystaj z pomocy profesjonalistów. Mając odpowiednie narzędzia i wiedzę, możesz cieszyć się komfortem klimatyzowanego powietrza w swoim domu lub biurze.
