Manometr: Kluczowy element systemów HVAC

W systemach hydraulicznych i pneumatycznych, kluczową rolę odgrywa precyzyjne monitorowanie ciśnienia. Te zamknięte układy wymagają nie tylko ustawienia właściwego ciśnienia pracy, ale także jego ciągłej kontroli, aby zapobiegać awariom i zapewnić efektywne działanie. W tym kontekście, manometr staje się niezastąpionym narzędziem. Ale jak wybrać odpowiedni manometr i jak prawidłowo go używać? Ten artykuł rozwieje wszelkie wątpliwości.

Co to jest manometr i do czego służy?

Manometr, na pierwszy rzut oka przypominający zegar z przyłączem, to precyzyjny miernik przeznaczony do pomiaru i kontroli ciśnienia w układach hydraulicznych i pneumatycznych. Mierzy ciśnienie medium w odniesieniu do ciśnienia atmosferycznego. Najczęściej spotykamy manometry w aplikacjach związanych z pomiarem ciśnienia oleju hydraulicznego i powietrza, ale z powodzeniem mogą być stosowane do mierzenia ciśnienia różnorodnych cieczy i gazów. Jego podstawowym zadaniem jest zapewnienie bezpieczeństwa i optymalnej pracy systemów poprzez ciągłe monitorowanie kluczowego parametru, jakim jest ciśnienie.

Rodzaje manometrów – przegląd dostępnych opcji

Manometry, w zależności od swojej konstrukcji i przeznaczenia, dzielą się na różne typy. Podział ze względu na budowę obejmuje:

• Manometry membranowe: Charakteryzują się wysoką dokładnością i są odporne na korozję. Idealne do pomiaru niskich ciśnień i mediów agresywnych.
• Manometry z rurką Bourdona: Najpopularniejszy typ manometrów, wykorzystujący sprężystą rurkę do pomiaru ciśnienia. Są wszechstronne i stosunkowo niedrogie.
• Manometry puszkowe: Przeznaczone do pomiaru bardzo niskich ciśnień, wykorzystują puszkę ciśnieniową, która reaguje na zmiany ciśnienia.

Ze względu na przeznaczenie, manometry możemy podzielić na:

• Manometry do powietrza: Standardowe manometry, często wykonane z mosiądzu lub stali, przeznaczone do pomiaru ciśnienia powietrza w instalacjach pneumatycznych.
• Manometry do oleju: Odporne na działanie oleju hydraulicznego, często wyposażone w dodatkowe uszczelnienia.
• Manometry do wody: Wykonane z materiałów odpornych na korozję, przeznaczone do instalacji wodnych i systemów grzewczych.
• Manometry do gazów: Specjalistyczne manometry, dostosowane do pomiaru ciśnienia różnych gazów, w tym gazów technicznych i paliwowych.

Jak działa manometr z rurką Bourdona?

Manometr z rurką Bourdona, znany również jako manometr sprężynowy lub rurkowy, to jeden z najczęściej stosowanych typów manometrów. Jego mechanizm opiera się na prostej, ale skutecznej zasadzie. Sercem manometru jest rurka Bourdona – metalowa rurka o przekroju owalnym lub spłaszczonym, wygięta w kształt litery „C” lub spirali. Jeden koniec rurki jest zamocowany do obudowy manometru i połączony z przyłączem, przez które doprowadzane jest ciśnienie. Drugi koniec rurki jest zamknięty i połączony z mechanizmem wskazującym.

Gdy ciśnienie medium dostaje się do wnętrza rurki Bourdona, rurka, dążąc do przekroju okrągłego, prostuje się lub rozgina. To odkształcenie, proporcjonalne do mierzonego ciśnienia, jest przekazywane za pomocą układu dźwigni i przekładni na wskazówkę manometru. Wskazówka porusza się po tarczy z wyskalowaną skalą, wskazując aktualną wartość ciśnienia. Prostota i niezawodność tego mechanizmu sprawiają, że manometry z rurką Bourdona są powszechnie stosowane w wielu aplikacjach.

Dobór manometru – kluczowe aspekty

Wybór odpowiedniego manometru do konkretnego układu to kluczowy krok do zapewnienia precyzyjnych pomiarów i bezpiecznej pracy. Przy doborze manometru należy wziąć pod uwagę kilka istotnych czynników:

Kompatybilność medium

Pierwszym krokiem jest upewnienie się, że materiały, z których wykonany jest manometr, są kompatybilne z medium, którego ciśnienie ma być mierzone. Większość standardowych manometrów jest wykonana ze stopu mosiądzu. Należy sprawdzić, czy medium w układzie nie będzie negatywnie oddziaływać na ten stop. W przypadku mediów agresywnych, korozyjnych lub o wysokiej temperaturze, konieczne może być zastosowanie manometrów wykonanych ze stali nierdzewnej lub innych specjalistycznych materiałów.

Zakres temperatur pracy

Kolejnym ważnym aspektem jest zakres temperatur, w jakim manometr będzie pracował. Standardowe manometry zazwyczaj są przeznaczone do pracy w temperaturach od -20°C do +60°C. Manometry nierdzewne mogą pracować w szerszym zakresie temperatur, od -40°C do +200°C, a nawet więcej. Należy upewnić się, że wybrany manometr jest odpowiedni do panujących warunków temperaturowych w miejscu instalacji.

Zakres ciśnień

Dobór odpowiedniego zakresu ciśnień jest kluczowy dla dokładności pomiarów. Należy pamiętać, że im mniejsze ciśnienie mierzymy w stosunku do pełnego zakresu manometru, tym wskazania są dokładniejsze. Manometr nigdy nie powinien pracować na pełnym zakresie swoich wskazań. Idealnie, maksymalne ciśnienie w układzie powinno znajdować się w około 70% tarczy manometru, natomiast ciśnienie robocze powinno mieścić się w 1/3 zakresu wskazań manometru. Taki dobór zakresu zapewnia optymalną dokładność i długotrwałą pracę manometru.

Dodatkowe parametry

Przy wyborze manometru warto również zwrócić uwagę na dodatkowe parametry, takie jak:

• Średnica tarczy: Większa tarcza ułatwia odczyt wskazań.
• Klasa dokładności: Określa dopuszczalny błąd pomiaru.
• Rodzaj przyłącza: Tylne (osiowe) lub dolne (radialne).
• Dodatkowe funkcje: np. funkcja alarmowa, możliwość zdalnego odczytu.

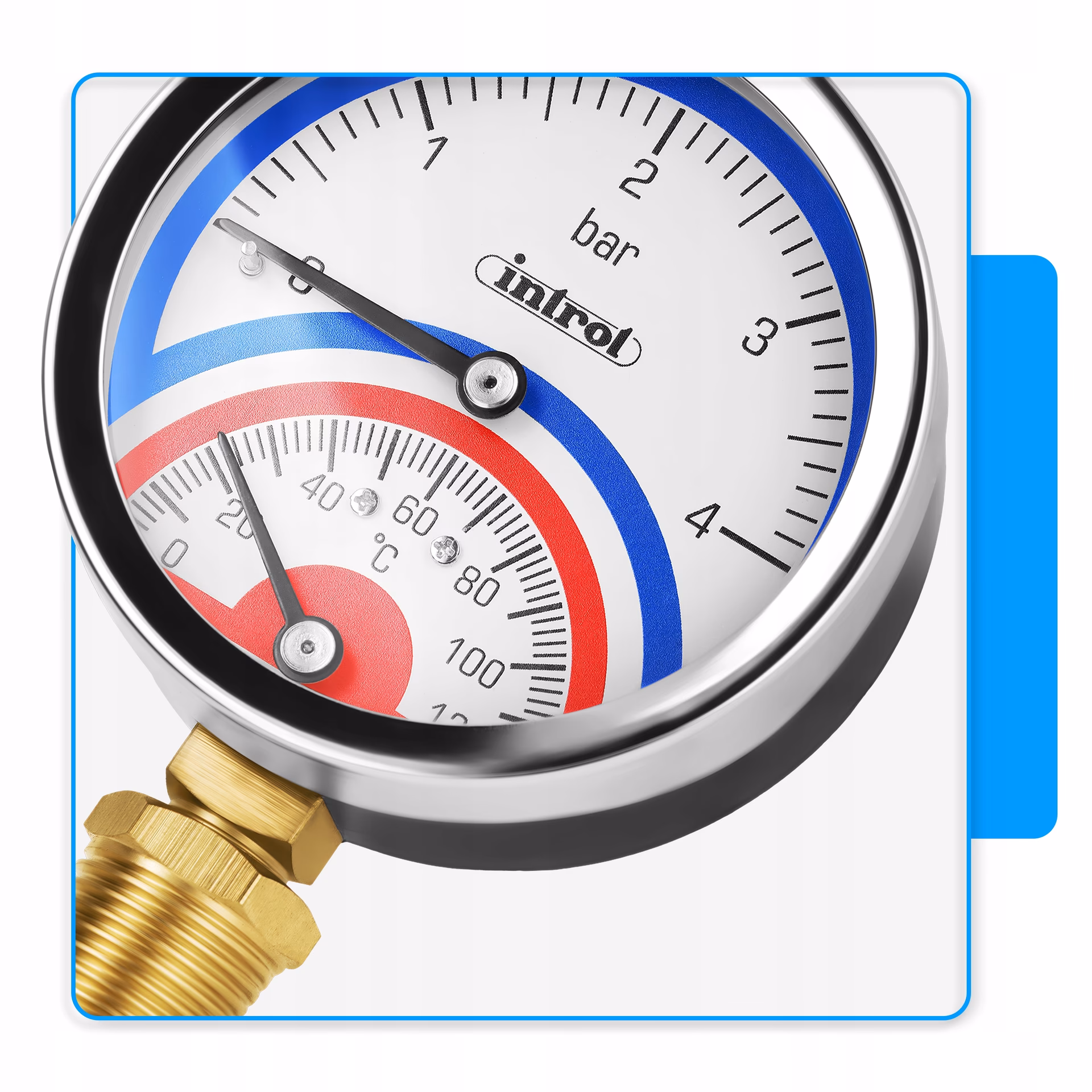

Manometr grzewczy – specyfika zastosowania

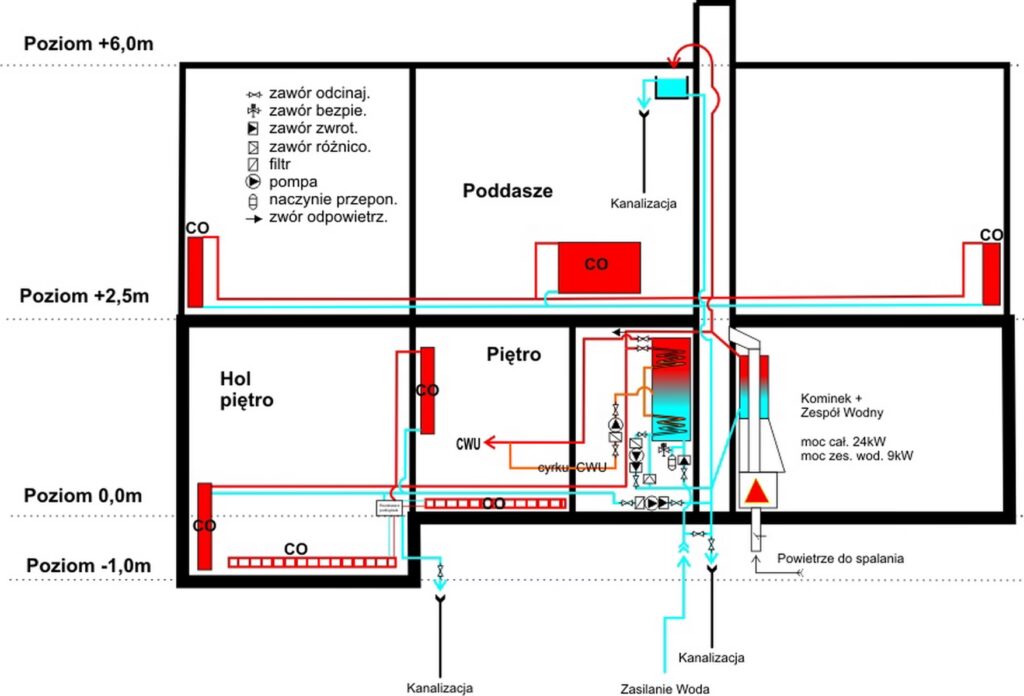

W kontekście systemów grzewczych, manometry odgrywają istotną rolę w monitorowaniu ciśnienia wody lub innego czynnika grzewczego w instalacji. Manometry grzewcze zazwyczaj są dostosowane do zakresów ciśnień i temperatur występujących w instalacjach centralnego ogrzewania. Często posiadają dodatkowe oznaczenia, np. kolorowe strefy na tarczy, wskazujące prawidłowy zakres ciśnienia pracy instalacji.

Manometry wysokociśnieniowe, przeznaczone do mierzenia bardzo wysokich ciśnień, znajdują zastosowanie w specjalistycznych aplikacjach w ciepłownictwie, takich jak testy wytrzymałościowe czy badania wysokociśnieniowe. W standardowych instalacjach grzewczych zazwyczaj wystarczają manometry o zakresach ciśnień do kilku lub kilkunastu barów.

Legalizacja manometrów – kiedy jest wymagana?

Legalizacja manometrów to proces potwierdzający, że dany przyrząd pomiarowy spełnia określone wymagania prawne i metrologiczne. W przypadku manometrów, obowiązkowej legalizacji podlegają jedynie manometry do pomiaru ciśnienia w oponach samochodowych, zgodnie z rozporządzeniem Ministra Gospodarki.

Dla większości manometrów stosowanych w systemach HVAC, legalizacja nie jest obowiązkowa. Jednak w przypadku zastosowań, gdzie precyzja pomiaru jest kluczowa, warto rozważyć zakup manometrów z świadectwem wzorcowania, które potwierdza ich dokładność i spójność pomiarową.

Warto pamiętać, że nawet manometry niepodlegające legalizacji, powinny być regularnie sprawdzane i kalibrowane, aby zapewnić wiarygodność wskazań i uniknąć błędnych odczytów, które mogą prowadzić do nieprawidłowej pracy systemu lub nawet awarii.

Podsumowanie

Manometr to niezbędny element systemów HVAC, umożliwiający precyzyjne monitorowanie ciśnienia i zapewnienie bezpiecznej oraz efektywnej pracy instalacji. Wybór odpowiedniego manometru, uwzględniający rodzaj medium, zakres temperatur, zakres ciśnień i inne parametry, jest kluczowy dla uzyskania wiarygodnych pomiarów. Pamiętając o regularnej kontroli i ewentualnej kalibracji manometrów, możemy cieszyć się sprawnie działającym i bezpiecznym systemem HVAC.
