Bezpieczniki są kluczowym elementem każdego pojazdu, chroniącym instalację elektryczną przed przeciążeniami i potencjalnymi uszkodzeniami. W Honda Civic VIII, jak w większości samochodów, znajdziemy kilka skrzynek bezpiecznikowych. Wiedza o ich lokalizacji i funkcji poszczególnych bezpieczników może okazać się nieoceniona w przypadku awarii elektrycznej. W tym artykule szczegółowo omówimy rozmieszczenie bezpieczników w Honda Civic VIII, abyś mógł szybko zlokalizować i ewentualnie wymienić przepalony bezpiecznik.
Gdzie znajdują się skrzynki bezpiecznikowe w Honda Civic VIII?
W Honda Civic VIII znajdziemy dwie główne skrzynki bezpiecznikowe:
- Skrzynka bezpiecznikowa pod deską rozdzielczą: Umiejscowiona jest po stronie kierowcy, w dolnej części deski rozdzielczej, na wysokości kolan. Aby uzyskać do niej dostęp, należy się schylić i zlokalizować plastikową osłonę.
- Skrzynka bezpiecznikowa pod maską silnika: Znajduje się w komorze silnika, po prawej stronie (patrząc od przodu samochodu). Jest to czarna plastikowa skrzynka z zatrzaskami.
Poniżej przedstawiamy szczegółowy opis zawartości obu skrzynek bezpiecznikowych.

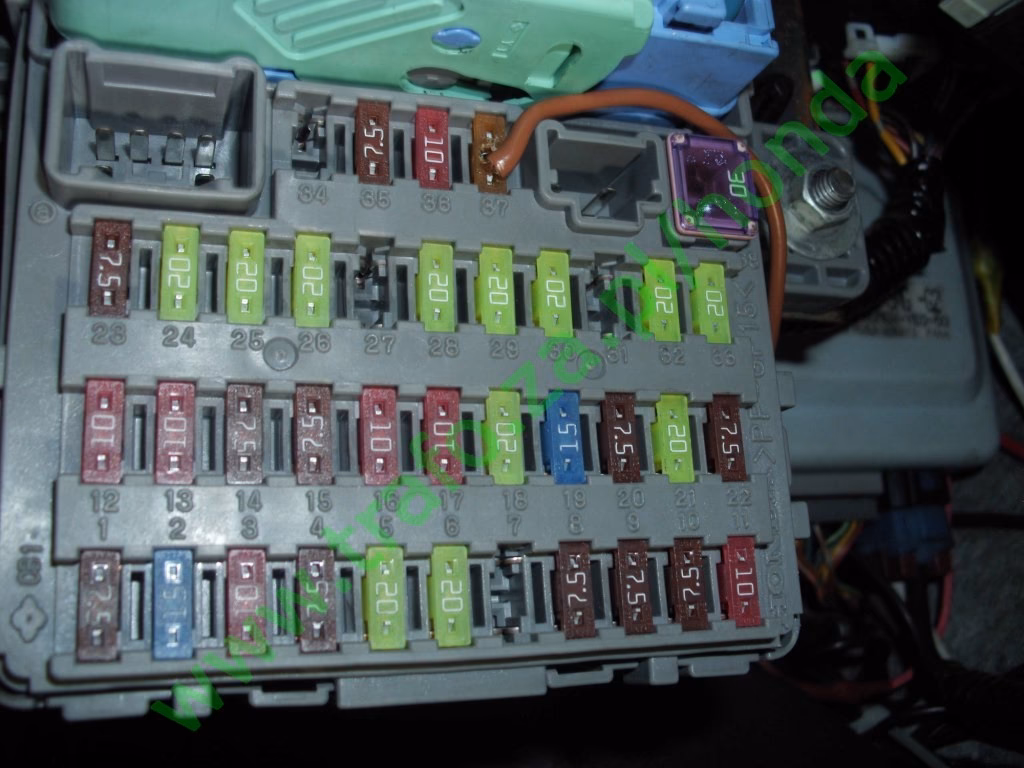

Skrzynka bezpiecznikowa pod deską rozdzielczą - Szczegółowy opis

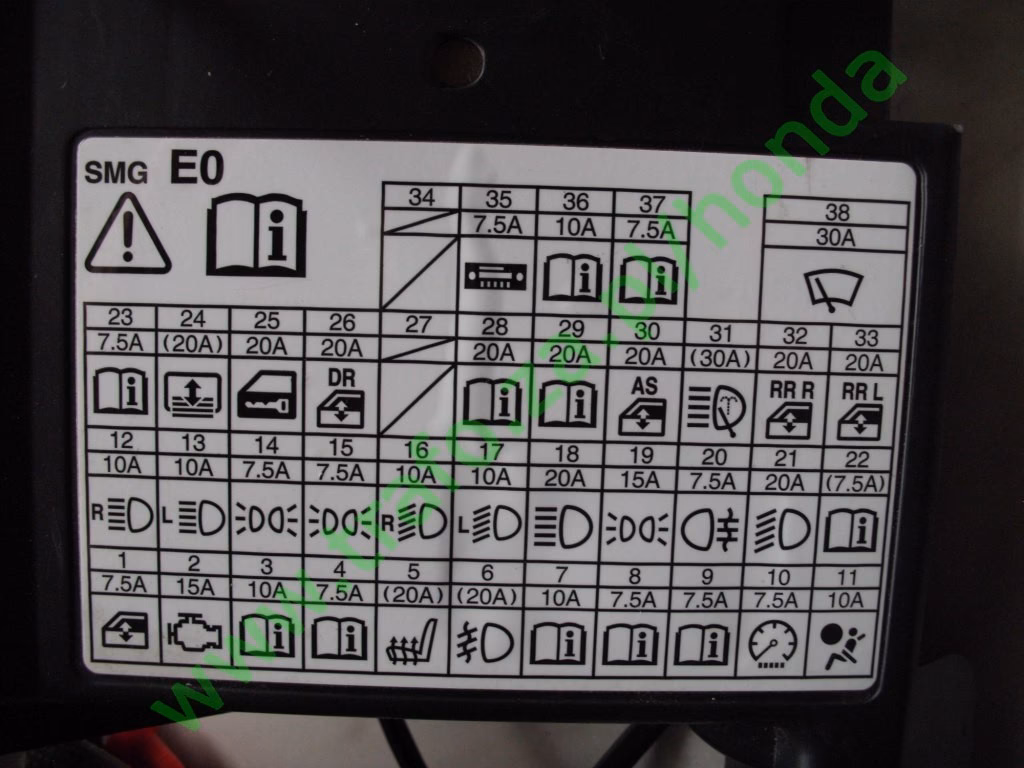

Skrzynka bezpiecznikowa pod deską rozdzielczą jest łatwo dostępna po stronie kierowcy. Aby ją otworzyć, zazwyczaj nie są potrzebne żadne narzędzia. Wystarczy zlokalizować osłonę i ją otworzyć. Wewnątrz znajdziesz listę bezpieczników, a czasami również narzędzie do wyciągania bezpieczników.
Poniższa tabela przedstawia szczegółowy opis bezpieczników znajdujących się w skrzynce pod deską rozdzielczą Honda Civic VIII. Informacje pochodzą z instrukcji obsługi i serwisówki pojazdu.
| Numer | Amperaż | Obwody (wg Instrukcji) | Obwody (wg Serwisówki) |
|---|---|---|---|
| 1 | - | Szyby sterowane elektrycznie | Czujnik oświetlenia automatycznego/deszczu, wyłącznik klimatyzacji po stronie pasażera z przodu, moduł sterujący regulatorem reflektorów, silniki regulatora reflektorów, przełącznik regulatora reflektorów, oświetlenie przełącznika lusterek sterowanych elektrycznie, przełącznik główny szyb sterowanych elektrycznie |
| 2 | - | Pompa paliwowa | ECM, moduł zdalnego sterowania zamkami/immobilizer, MICU |
| 3 | - | IG1 ACG | Alternator, ECM, drugi HO2S, cewka blokady biegu wstecznego |
| 4 | - | Moduł ABS | Moduł sterujący EPS, modulator-moduł sterujący VSA, modulator-moduł sterujący ABS, czujnik obrotu pojazdu |
| 5 | - | Podgrzewanie siedzeń | Ogrzewanie siedzeń |
| 6 | - | Przednie światła przeciwmgielne | Przednie światła przeciwmgielne, przekaźnik przednich świateł przeciwmgielnych |
| 7 | - | Światła do jazdy dziennej | Przednie światła pozycyjne (KS) |
| 8 | - | IG1 START | Przełącznik uruchamiania silnika, przekaźnik blokady |
| 9 | - | ODS (układ wykrywania zajętego miejsca) | Moduł SRS (VA) |
| 10 | - | Wskaźniki | Wyłącznik światła cofania, moduł zestawu wskaźników (obrotomierz), moduł zestawu wskaźników (szybkościomierz) |
| 11 | - | SRS | Moduł SRS (VB) |
| 12 | - | Światło drogowe prawego reflektora | MICU |
| 13 | - | Światło drogowe lewego reflektora | Lewy reflektor (wysoki) |
| 14 | - | Oświetlenie wnętrza | Oświetlenie otoczenia, moduł audio, oświetlenie głównego wyłącznika tempomatu/przełącznika SET/RESUME/CANCEL, oświetlenie schowka w desce rozdzielczej, oświetlenie wyłącznika świateł awaryjnych, oświetlenie przełącznika regulatora reflektorów, panel sterowania ogrzewaniem/sterowanie HVAC/moduł sterujący klimatem, moduł wyświetlacza systemu nawigacji, moduł nawigacji, oświetlenie przełącznika dachowej osłony przeciwsłonecznej, oświetlenie wyłącznika ogrzewania siedzeń, oświetlenie przełącznika wyboru/resetowania/informacji, oświetlenie wyłącznika VSA |
| 15 | - | Światła pozycyjne | Przekaźnik świateł dziennych (KS), przednie światła pozycyjne (z wyjątkiem wersji KS), oświetlenie tablicy rejestracyjnej, światła tylne |
| 16 (z HID) | - | Światła mijania prawego reflektora | Moduł sterujący spryskiwaczem reflektorów, reflektor prawy (nisko) |
| 16 (bez HID) | - | Światła mijania prawego reflektora | Moduł sterujący spryskiwaczem reflektorów, reflektor prawy (nisko) |
| 17 (z HID) | - | Światła mijania lewego reflektora | Lewy reflektor (niski) |
| 17 (bez HID) | - | Światła mijania lewego reflektora | Lewy reflektor (niski) |
| 18 | - | Główny - światła drogowe reflektorów | MICU |
| 19 | - | Główny - światła pozycyjne | MICU |
| 20 | - | Tylne światło przeciwmgielne | MICU |
| 21 (z HID) | - | Główny - światła mijania reflektorów | MICU |
| 21 (bez HID) | - | Główny - światła mijania reflektorów | MICU |
| 22 | - | - zmiana biegów AMT | Nieużywane |
| 23 | - | Sygnał rozruchu | ECM |
| 24 | - | Osłony przeciwsłoneczne | Silnik osłony przeciwsłonecznej |
| 25 | - | Zamek drzwi | Siłowniki blokady Super Lock (KE), przekaźnik blokady Super Lock (KE) |
| 26 | - | Elektrycznie sterowana szyba kierowcy | Przełącznik główny szyb sterowanych elektrycznie |
| 27 | - | - | Nieużywany |
| 28 | - | Tylne dodatkowe gniazdo zasilania | Dodatkowe gniazdo zasilania |
| 29 | - | Akcesoria | Zapalniczka |
| 30 | - | Elektrycznie sterowana przednia szyba pasażera | Przełącznik szyby po stronie pasażera z przodu |
| 31 | - | Spryskiwacze reflektorów | moduł sterujący spryskiwaczem reflektorów, silnik spryskiwacza reflektorów |
| 32 | - | Elektrycznie sterowana prawa tylna szyba | Przełącznik prawej tylnej szyby |
| 33 | - | Elektrycznie sterowana lewa tylna szyba | Wyłącznik lewego tylnego okna |
| 34 | - | - | Nieużywany |
| 35 | - | Akcesoria, radio | Gniazdo zasilania dodatkowego, moduł audio, pokrętło regulacji interfejsu, zapalniczka, moduł sterujący zestawu głośnomówiącego, moduł wyświetlacza systemu nawigacji, moduł nawigacji |
| 36 | - | IG2 HAC | Przekaźnik sprzęgła sprężarki A/C, przekaźnik silnika dmuchawy, moduł sterujący klimatem, siłownik lusterek sterowanych elektrycznie, ogrzewanie lusterek sterowanych elektrycznie, ogrzewanie siedzeń, przekaźnik wentylatora chłodnicy, przekaźnik ogrzewania szyby tylnej |
| 37 | - | Światła do jazdy dziennej | MICU |
| 38 | - | Przednie wycieraczki | MICU |
Ważna informacja: Bezpiecznik numer 37, jak wspomina jeden z użytkowników, może być wykorzystywany do podawania +12V po przekręceniu kluczyka do różnych obwodów. Warto to sprawdzić w swoim modelu Civic VIII, jeśli planujesz modyfikacje elektryczne.
Skrzynka bezpiecznikowa pod maską silnika - Lokalizacja i opis
Dostęp do skrzynki bezpiecznikowej pod maską silnika uzyskuje się po otwarciu maski. Znajduje się ona po prawej stronie komory silnika (patrząc od przodu pojazdu). Skrzynka jest chroniona plastikową pokrywą, którą należy zdjąć. Zazwyczaj pokrywa jest mocowana na zatrzaski, które należy nacisnąć, aby ją otworzyć. Wewnątrz, podobnie jak w skrzynce pod deską rozdzielczą, znajdziesz listę bezpieczników.
Poniższa tabela szczegółowo opisuje bezpieczniki znajdujące się w skrzynce bezpiecznikowej pod maską silnika Honda Civic VIII. Informacje ponownie pochodzą z instrukcji obsługi i serwisówki.
| Numer | Amperaż | Obwody (wg Instrukcji) | Obwody (wg Serwisówki) |
|---|---|---|---|
| 1 (R18A2) | 100 A (BAT) | Akumulator - bezpiecznik główny | Akumulator, rozdział mocy |
| 1 (L13A7) | 80 A (BAT) | Akumulator - bezpiecznik główny | Akumulator, rozdział mocy |
| 1 | 70 A (EPS) | EPS | Moduł sterujący EPS |
| 2 | 50 A (IG) | Wyłącznik zapłonu (stacyjka), główny | Wyłącznik zapłonu |
| 2 | 60 A (H/L) | Główny - reflektory | Bezpieczniki od nr. 18 do nr. 21 w skrzynce bezpieczników pod deską rozdzielczą |
| 3 | 40 A (ABS MTR) | Silnik VSA / silnik ABS | Moduł sterujący-modulator VSA lub moduł sterujący-modulator ABS |
| 3 | 20 A (ABS FSR) | VSA F/S / ABS F/S | Moduł sterujący-modulator VSA lub moduł sterujący-modulator ABS |
| 4 | 80 A (OP) | Opcja, główny | Bezpieczniki od nr. 5 do nr. 7, od nr. 27 do nr. 29 oraz nr 31 w skrzynce bezpieczników pod deską rozdzielczą |
| 5 | - | - | Nieużywany |
| 6 | - | (P/W) Szyby sterowane elektrycznie, główny | Bezpieczniki nr 24 do nr 26 i nr 30 w skrzynce bezpieczników pod deską rozdzielczą, przekaźnik szyb sterowanych elektrycznie |
| 7 | - | Sprzęgło MG | Sprzęgło sprężarki A/C (przez przekaźnik sprzęgła sprężarki A/C) |
| 8 | - | Przekaźnik sterowania przepustnicą | ECM (przez przekaźnik ETCS) |
| 9 | - | Zasilanie zapłonu | Czujnik CKP (przez 1. przekaźnik główny PGM-FI), czujnik CMP (przez 1. przekaźnik główny PGM-FI), przekaźnik ETCS (przez 1. przekaźnik główny PGM-FI), wtryskiwacze paliwa (przez 1. przekaźnik główny PGM-FI), 2. przekaźnik główny PGM-FI (przez 1. przekaźnik główny PGM-FI) |
| 10 (L13A7) | - | Cewka zapłonowa 1 | Cewki zapłonowe (przednie) |
| 11 (L13A7) | - | Cewka zapłonowa 2 | Cewki zapłonowe (tylne) |
| 12 | - | Odmrażanie tylnej szyby | Ogrzewanie szyby tylnej (przez przekaźnik ogrzewania szyby tylnej), kondensator przeciwzakłóceniowy (przez przekaźnik ogrzewania szyby tylnej) |
| 13 | - | Czujnik LAF | Czujnik składu mieszanki (przez przekaźnik dodatkowy PGM-FI), bezpiecznik nr 20 (7,5 A) w skrzynce bezpieczników pod pokrywą silnika (przez przekaźnik dodatkowy PGM-FI) |
| 14 (R18A2) | - | Cewka zapłonowa | Cewki zapłonowe (przez przekaźnik cewki zapłonowej) |
| 14 (L13A7) | - | Cewka zapłonowa | Przekaźnik cewki zapłonowej, bezpieczniki nr 10 i nr 11 w skrzynce bezpieczników pod pokrywą silnika |
| 15 (R18A2) | - | Wentylator dodatkowy | Silnik wentylatora skraplacza A/C (przez przekaźnik wentylatora skraplacza A/C) |
| 15 (L13A7) | - | Wentylator dodatkowy | Silnik wentylatora skraplacza A/C (przez przekaźnik wentylatora skraplacza A/C) |
| 16 | - | Podtrzymanie pamięci | MICU, moduł zdalnego sterowania zamkami/immobilizer, moduł zestawu wskaźników (obrotomierz), moduł zestawu wskaźników (szybkościomierz), moduł sterujący zestawu głośnomówiącego |
| 17 | - | Oświetlenie wnętrza | Czujnik oświetlenia automatycznego/deszczu, oświetlenie bagażnika, oświetlenie sufitowe, oświetlenie punktowe, oświetlenie stacyjki, oświetlenie lusterka w osłonie przeciwsłonecznej |
| 18 | - | Wentylator główny | Silnik wentylatora chłodnicy (przez przekaźnik silnika wentylatora) |
| 19 | - | Dmuchawa | Silnik dmuchawy (przez przekaźnik silnika dmuchawy) |
| 20 | - | Czujnik poziomu oleju | Czujnik poziomu oleju silnikowego |
| 21 | - | Sygnał dźwiękowy, światła STOP | Czujnik położenia pedału hamulca, sygnały dźwiękowe, przekaźnik sygnału dźwiękowego, MICU |
| 22 | - | Światła awaryjne | MICU |
| 23 | - | - | Nieużywany |
| 24 | - | - | Nieużywany |
| 25 | - | - | Nieużywany |
| 26 | - | - | Nieużywany |
| 27 | - | - | Nieużywany |
| 28 | - | - | Nieużywany |
Jak sprawdzić i wymienić bezpiecznik?
Jeśli podejrzewasz, że przepalił się bezpiecznik, wykonaj następujące kroki:
- Zlokalizuj odpowiednią skrzynkę bezpiecznikową: Skorzystaj z informacji zawartych w tym artykule, aby znaleźć skrzynkę bezpiecznikową odpowiedzialną za obwód, który sprawia problem.
- Sprawdź bezpiecznik: Wyjmij podejrzany bezpiecznik. Najlepiej użyć do tego specjalnego narzędzia do wyciągania bezpieczników, które często znajduje się w skrzynce bezpiecznikowej lub w zestawie narzędzi samochodowych. Możesz też użyć małych szczypiec, ale rób to ostrożnie, aby nie uszkodzić bezpiecznika.
- Oceń stan bezpiecznika: Przepalony bezpiecznik zazwyczaj ma przerwany drucik wewnątrz przezroczystej obudowy. Porównaj go z dobrym bezpiecznikiem, jeśli nie jesteś pewien.
- Wymień bezpiecznik: Jeśli bezpiecznik jest przepalony, wymień go na nowy o takim samym amperażu. Informacja o amperażu jest zazwyczaj umieszczona na bezpieczniku. Nigdy nie wymieniaj bezpiecznika na bezpiecznik o wyższym amperażu, ponieważ może to spowodować poważne uszkodzenia instalacji elektrycznej, a nawet pożar.
- Sprawdź działanie obwodu: Po wymianie bezpiecznika sprawdź, czy obwód, za który odpowiadał, działa prawidłowo. Jeśli bezpiecznik ponownie się przepali, może to oznaczać poważniejszy problem z instalacją elektryczną i konieczność wizyty u elektryka samochodowego.
Podsumowanie
Znajomość lokalizacji skrzynek bezpiecznikowych i funkcji poszczególnych bezpieczników w Honda Civic VIII jest bardzo przydatna dla każdego właściciela tego samochodu. W razie problemów z elektryką, szybka identyfikacja i wymiana przepalonego bezpiecznika może zaoszczędzić czas i pieniądze, pozwalając na samodzielne usunięcie drobnej usterki. Pamiętaj jednak, że w przypadku powtarzających się problemów z bezpiecznikami, konieczna może być konsultacja z mechanikiem samochodowym specjalizującym się w elektryce samochodowej.
