Rodzaje Głowic do Kaloryferów: Przegląd i Porady

Wybór odpowiednich zaworów termostatycznych i głowic do kaloryferów jest kluczowy dla komfortu cieplnego w domu, efektywności energetycznej i prawidłowego działania całej instalacji grzewczej. Podobnie jak dobór grzejnika o odpowiedniej mocy, tak i armatura regulacyjna ma bezpośredni wpływ na temperaturę w pomieszczeniach, równowagę cieplną w budynku oraz koszty ogrzewania. W tym artykule przyjrzymy się bliżej rodzajom głowic do kaloryferów, typom zaworów termostatycznych i podpowiemy, jak dokonać najlepszego wyboru.

Rodzaje Zaworów Termostatycznych

Zawory termostatyczne to elementy instalacji centralnego ogrzewania, które regulują przepływ czynnika grzewczego do grzejnika, a tym samym – temperaturę w pomieszczeniu. Dostępnych jest wiele rodzajów zaworów, różniących się konstrukcją, parametrami i funkcjami.

Figura Zaworu

Figura zaworu odnosi się do jego kształtu i sposobu przyłączenia do instalacji. Najpopularniejsze typy to:

• Zawory proste: Montowane w instalacjach, gdzie rury doprowadzające i odprowadzające czynnik grzewczy biegną w jednej linii.

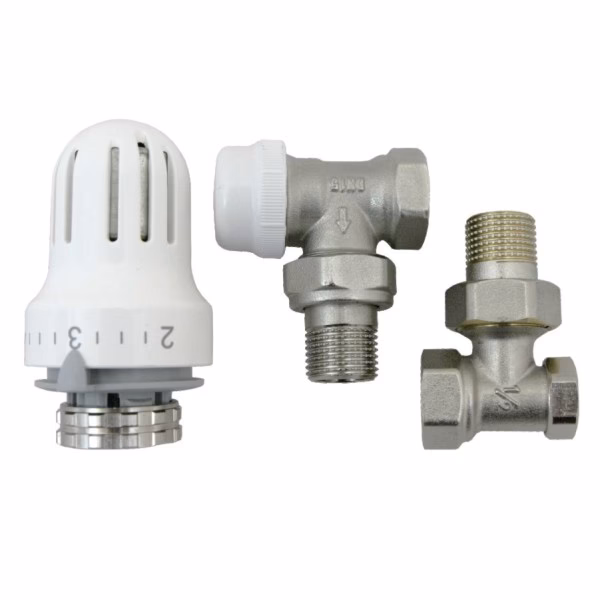

• Zawory kątowe: Stosowane, gdy rury doprowadzające i odprowadzające biegną pod kątem 90 stopni. Są to zawory najczęściej spotykane w domowych instalacjach grzewczych.
• Zawory trójosiowe: Umożliwiają przyłączenie rur z trzech różnych kierunków, co bywa przydatne w bardziej skomplikowanych instalacjach.
• Zawory UK: Charakterystyczne dla instalacji w Wielkiej Brytanii, z odmiennymi standardami przyłączy.
• Zawory kątowe boczne i kolanowo-kątowe: Rozwiązania specjalistyczne, stosowane w specyficznych konfiguracjach instalacji, np. przy nietypowym ułożeniu rur.

Warto pamiętać, że nazewnictwo figur zaworów może się różnić w zależności od producenta, dlatego zawsze warto dokładnie sprawdzić specyfikację techniczną.

Rodzaj Przyłącza Montażowego

Sposób, w jaki zawór łączy się z rurami instalacji, to kolejna istotna cecha. Dostępne są zawory z przyłączami:

• Gwintowanymi: Najbardziej tradycyjne i popularne rozwiązanie, szczególnie w instalacjach stalowych. Przyłącza gwintowane mogą różnić się standardami gwintów (np. metryczne, calowe), dlatego należy upewnić się o kompatybilności z instalacją.
• Zaciskowymi: Przeznaczone do łączenia z rurami z tworzyw sztucznych (np. PEX, PP). Zapewniają szybki i szczelny montaż bez konieczności lutowania czy spawania.
• Lutowanymi: Stosowane głównie w instalacjach miedzianych. Wymagają lutowania twardego lub miękkiego, co zapewnia trwałe i szczelne połączenie.
• Klejonymi: Rzadziej spotykane, przeznaczone do specyficznych typów rur z tworzyw sztucznych, wymagających klejenia.

Dobór rodzaju przyłącza zależy od materiału rur w instalacji grzewczej.

Średnica i Rodzaj Przyłącza Głowicy

Kluczowe jest również przyłącze głowicy termostatycznej do zaworu. Najczęściej spotykane są przyłącza gwintowane:

• M30 x 1,5: Najbardziej rozpowszechniony standard w Europie.
• M28 x 1,5: Również popularny standard, często oferowany jako alternatywa dla M30 x 1,5.
• M23,5 x 1,5: Spotykane głównie w wkładkach zaworowych, które montuje się bezpośrednio w grzejnikach dolnozasilanych.
• M30 x 1,0: Mniej popularny standard, ale nadal spotykany.
• Przyłącza zaciskowe: Rzadziej spotykane, ale istnieją głowice z przyłączami zaciskowymi, dedykowane do konkretnych typów zaworów.

Oprócz rodzaju gwintu, istotny jest również kształt i wysokość elementu sterującego zaworu oraz skok grzybka zaworu. Nie wszystkie głowice są kompatybilne ze wszystkimi zaworami, nawet jeśli mają to samo przyłącze gwintowane. Zaleca się dobieranie zaworów i głowic od tego samego producenta lub sprawdzenie ich kompatybilności w specyfikacji technicznej.

Przepustowość Zaworu (Kv)

Przepustowość zaworu, wyrażana współczynnikiem Kv (w m³/h), określa, jaką ilość wody przepływa przez zawór przy danym spadku ciśnienia. Im wyższa wartość Kv, tym większy przepływ i moc grzewczą zawór może obsłużyć. Dobór zaworu o odpowiedniej przepustowości jest istotny, aby zapewnić prawidłowe ogrzewanie pomieszczenia. Zbyt mała przepustowość spowoduje niedogrzanie, a zbyt duża – niepotrzebne straty energii i potencjalne problemy z równowagą hydrauliczną instalacji.

Nastawa Wstępna

Nastawa wstępna to funkcja zaworu termostatycznego, która umożliwia dławienie przepływu czynnika grzewczego. Pozwala to na ograniczenie przepustowości zaworu i dostosowanie jej do zapotrzebowania cieplnego danego grzejnika. Nastawa wstępna jest kluczowa dla równoważenia hydraulicznego instalacji, czyli zapewnienia, że wszystkie grzejniki w systemie otrzymują odpowiednią ilość ciepła.

Dostępne są zawory z:

• Ciągłą nastawą wstępną: Umożliwiają płynne ustawienie przepustowości w szerokim zakresie. Często nazywane zaworami precyzyjnej regulacji.
• Stopniowaną (dyskretną) nastawą wstępną: Przepustowość ustawia się skokowo, na predefiniowanych poziomach.

Nastawa wstępna może być widoczna (numer nastawy widoczny na zaworze) lub ukryta (numer nastawy niewidoczny, wymaga specjalnego narzędzia do zmiany). Ukryta nastawa chroni przed nieautoryzowaną zmianą ustawień, co jest istotne w budynkach wielorodzinnych, gdzie nieprawidłowe ustawienia w jednym mieszkaniu mogą zaburzyć działanie całej instalacji.

Istnieją również zawory termostatyczne bez nastawy wstępnej, które nie pozwalają na ograniczenie maksymalnej przepustowości. Regulacja przepływu odbywa się wyłącznie za pomocą głowicy termostatycznej, w sposób bieżący.

Zawory z nastawą wstępną nazywane są zaworami podwójnej regulacji, a zawory bez nastawy – zaworami pojedynczej regulacji. Regulacja hydrauliczna drugiego stopnia (za pomocą głowicy) jest dostępna w obu typach zaworów, natomiast regulacja hydrauliczna pierwszego stopnia (nastawa wstępna) – tylko w zaworach podwójnej regulacji.

Zawory Pojedynczej i Podwójnej Regulacji - Kiedy Które Stosować?

Zawory pojedynczej regulacji są prostsze i tańsze w konstrukcji. Charakteryzują się wyższą przepustowością niż zawory podwójnej regulacji, co może być korzystne w instalacjach z obiegiem grawitacyjnym (naturalnym), gdzie ciśnienie czynnika grzewczego jest niskie, a opory hydrauliczne muszą być minimalne.

Jednak brak możliwości nastawy wstępnej w zaworach pojedynczej regulacji jest poważną wadą z punktu widzenia równoważenia hydraulicznego i efektywności energetycznej instalacji. W nowoczesnych instalacjach centralnego ogrzewania, z obiegiem wymuszonym (pompą), zdecydowanie zaleca się stosowanie zaworów podwójnej regulacji. Pozwalają one na precyzyjne dostrojenie przepływu czynnika grzewczego do zapotrzebowania każdego grzejnika, co przekłada się na komfort cieplny i oszczędności energii.

Rodzaje Głowic do Kaloryferów

Głowice grzejnikowe to elementy montowane na zaworach termostatycznych, umożliwiające regulację temperatury w pomieszczeniu. Najpopularniejsze typy głowic to:

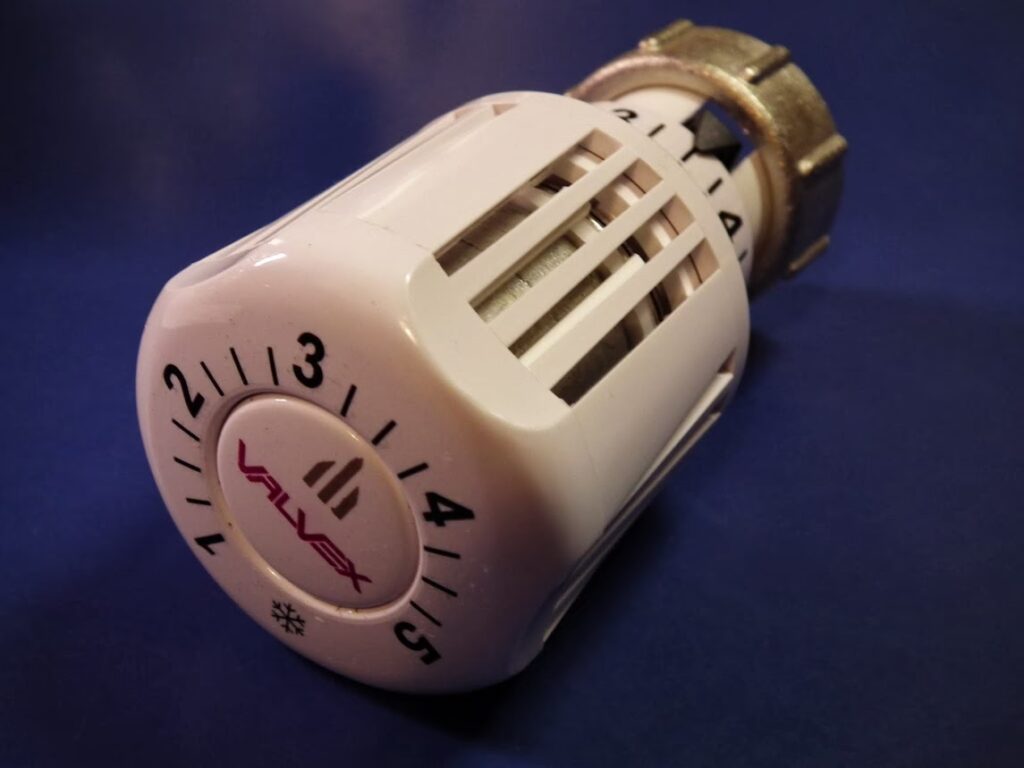

Głowice Termostatyczne

Głowice termostatyczne to najczęściej stosowane rozwiązanie. Ich działanie opiera się na zjawisku rozszerzalności cieplnej substancji (cieczy, ciała stałego lub gazu) w czujniku głowicy. Zmiana temperatury otoczenia powoduje zmianę objętości lub ciśnienia substancji w czujniku, co z kolei przekłada się na ruch popychacza, który reguluje otwarcie zaworu. Im wyższa temperatura w pomieszczeniu, tym bardziej głowica przymyka zawór, ograniczając przepływ czynnika grzewczego i obniżając temperaturę grzejnika.

Rodzaje Głowic Termostatycznych ze względu na Budowę

• Głowice z czujnikiem i zadajnikiem wbudowanym: Najprostsze i najtańsze rozwiązanie. Czujnik temperatury i pokrętło do ustawiania temperatury znajdują się w jednej obudowie, montowanej bezpośrednio na zaworze. Wymagają swobodnego przepływu powietrza wokół głowicy, aby pomiar temperatury był dokładny.
• Głowice z czujnikiem zdalnym (wyniesionym): Stosowane, gdy głowica z wbudowanym czujnikiem byłaby narażona na zakłócenia pomiaru temperatury, np. przez zasłonięcie grzejnika, bliskość zasłon, źródeł ciepła lub chłodu. Czujnik zdalny umieszcza się w miejscu reprezentatywnym dla temperatury pomieszczenia i łączy z głowicą za pomocą kapilary.
• Głowice z wyniesionym czujnikiem i zadajnikiem: Zarówno czujnik, jak i pokrętło do ustawiania temperatury są umieszczone zdalnie, połączone z zaworem za pomocą kapilary. Umożliwia to wygodne sterowanie temperaturą z dogodnego miejsca, nawet jeśli zawór jest trudno dostępny.
• Głowice z zadajnikiem zdalnym: Pokrętło do ustawiania temperatury jest umieszczone zdalnie, a czujnik temperatury jest wbudowany w głowicę.
• Głowice zdalne (wyniesione): Zarówno czujnik, jak i zadajnik są umieszczone zdalnie, połączone z głowicą za pomocą kapilary.

Czujniki w Głowicach Termostatycznych - Cieczowe, Gazowe/Parowe

Czujniki w głowicach termostatycznych mogą wykorzystywać różne substancje:

• Czujniki cieczowe: Najbardziej popularne i ekonomiczne. Wykorzystują rozszerzalność cieczy. Są uniwersalne, ale mogą charakteryzować się nieco większą bezwładnością cieplną, czyli wolniejszą reakcją na zmiany temperatury.
• Czujniki gazowe/parowe: Droższe, ale oferują lepsze parametry. Wykorzystują zmianę prężności pary lub gazu. Charakteryzują się większą czułością i mniejszą bezwładnością cieplną niż czujniki cieczowe, co przekłada się na szybszą reakcję i dokładniejszą stabilizację temperatury. Głowice z czujnikami parowymi są uważane za bardziej energooszczędne.

Głowice Elektroniczne

Głowice elektroniczne to bardziej zaawansowane rozwiązanie, oferujące szereg dodatkowych funkcji i korzyści. Działają na innej zasadzie niż głowice termostatyczne – zamiast mechanicznego czujnika, wykorzystują elektroniczny czujnik temperatury i silnik elektryczny do sterowania zaworem.

Zalety Głowic Elektronicznych

• Precyzyjna regulacja temperatury: Głowice elektroniczne umożliwiają dokładniejszą regulację i stabilizację temperatury niż tradycyjne głowice termostatyczne.
• Programowanie czasowe: Pozwalają na ustawienie różnych temperatur w różnych porach dnia i tygodnia, np. obniżenie temperatury w nocy lub podczas nieobecności domowników, co generuje oszczędności energii.
• Wykrywanie otwartego okna: Niektóre modele posiadają funkcję wykrywania otwartego okna, automatycznie przymykając zawór, aby uniknąć niepotrzebnych strat ciepła.
• Sterowanie zdalne: Zaawansowane głowice elektroniczne mogą być sterowane zdalnie za pomocą smartfona lub tabletu, co umożliwia wygodne zarządzanie ogrzewaniem z dowolnego miejsca.
• Funkcje dodatkowe: Niektóre modele oferują dodatkowe funkcje, np. tryb wakacyjny, tryb ochrony przed zamarzaniem, blokadę rodzicielską.
• Większy komfort cieplny i oszczędności: Dzięki precyzyjnej regulacji i funkcjom programowania, głowice elektroniczne przyczyniają się do zwiększenia komfortu cieplnego i obniżenia kosztów ogrzewania.

Wady Głowic Elektronicznych

• Wyższa cena: Głowice elektroniczne są zazwyczaj droższe niż głowice termostatyczne.
• Zasilanie bateryjne: Wymagają zasilania, najczęściej bateryjnego (baterie należy regularnie wymieniać).
• Potencjalna awaryjność elektroniki: Elementy elektroniczne mogą być bardziej podatne na awarie niż proste mechanizmy głowic termostatycznych.

Głowice Elektryczne i Głowice z Napędami Termicznymi

Oprócz głowic termostatycznych i elektronicznych, istnieją również głowice elektryczne i głowice z napędami termicznymi. Są to rozwiązania zazwyczaj stosowane w bardziej zaawansowanych systemach sterowania ogrzewaniem, np. w automatyce budynkowej lub inteligentnych domach. Głowice elektryczne i termiczne pozwalają na zdalne sterowanie zaworami za pomocą sygnałów elektrycznych, co umożliwia integrację z centralnym systemem zarządzania budynkiem.

Jak Wybrać Odpowiedni Zawór Termostatyczny i Głowicę?

Dobierając zawór termostatyczny i głowicę, warto kierować się następującymi wskazówkami:

• Zawór podwójnej regulacji: Zdecydowanie zaleca się wybór zaworu podwójnej regulacji (z nastawą wstępną), aby zapewnić równowagę hydrauliczną instalacji i optymalną pracę ogrzewania.
• Głowica o wysokiej czułości i szybkiej reakcji: W przypadku głowic termostatycznych, najlepszym wyborem są głowice z czujnikiem gazowym/parowym, które charakteryzują się większą czułością i mniejszą bezwładnością cieplną. Jeszcze lepszym rozwiązaniem są głowice elektroniczne, oferujące precyzyjną regulację i dodatkowe funkcje.
• Certyfikat TELL: Warto wybierać termoregulatory z certyfikatem TELL (Thermostatic Efficiency Label), o jak najwyższej klasie energetycznej, co gwarantuje ich efektywność i oszczędność energii.
• Kompatybilność: Upewnij się, że zawór i głowica są kompatybilne pod względem wymiarów gwintów montażowych, skoku grzybka zaworu i wysokości elementu montażowego. Najlepiej dobierać komplet od jednego producenta lub sprawdzić kompatybilność w specyfikacji technicznej.

Najczęściej Zadawane Pytania (FAQ)

Pamiętaj, że prawidłowy dobór zaworów termostatycznych i głowic to inwestycja w komfort cieplny, efektywność energetyczną i długotrwałe, bezproblemowe działanie instalacji grzewczej.
