Lokalizacja Czujnika Temperatury Silnika Ford Mondeo MK4 2.0 TDCi

Czujnik temperatury silnika jest kluczowym elementem systemu zarządzania silnikiem w każdym samochodzie, w tym w Ford Mondeo MK4 2.0 TDCi. Jego zadaniem jest monitorowanie temperatury płynu chłodzącego, a tym samym temperatury silnika. Informacje te są niezbędne dla komputera sterującego silnikiem (ECU), aby mógł on optymalnie dostosować różne parametry pracy silnika, takie jak dawka paliwa, kąt wyprzedzenia zapłonu, czy praca wentylatora chłodnicy. Prawidłowe działanie tego czujnika jest fundamentalne dla uniknięcia przegrzania silnika, zapewnienia optymalnej wydajności i minimalizacji emisji spalin.

Gdzie Znajduje Się Czujnik Temperatury Silnika w Ford Mondeo MK4 2.0 TDCi?

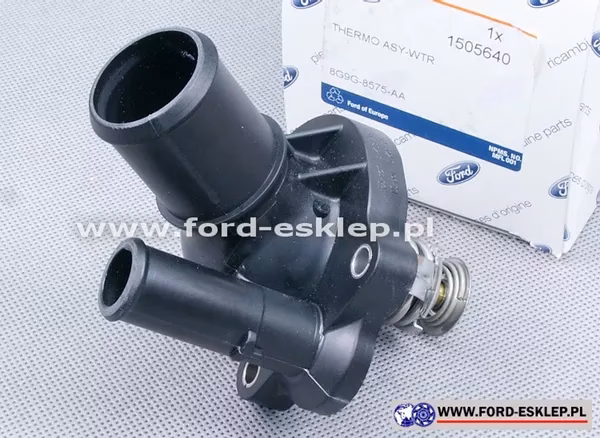

W Ford Mondeo MK4 z silnikiem 2.0 TDCi, czujnik temperatury silnika zazwyczaj znajduje się w obudowie termostatu lub w jej bezpośrednim sąsiedztwie. Obudowa termostatu jest elementem układu chłodzenia, przez który przepływa płyn chłodzący, zanim trafi do chłodnicy. Jest to strategiczne miejsce, ponieważ pozwala na dokładny pomiar temperatury płynu chłodzącego opuszczającego silnik.

Aby dokładnie zlokalizować czujnik, postępuj zgodnie z poniższymi wskazówkami:

1. Otwórz maskę silnika i upewnij się, że silnik jest zimny. Nigdy nie pracuj przy układzie chłodzenia, gdy silnik jest gorący lub pod ciśnieniem.
2. Zlokalizuj obudowę termostatu. W Ford Mondeo MK4 2.0 TDCi, obudowa termostatu zazwyczaj znajduje się w pobliżu głowicy cylindrów, często w miejscu, gdzie górny wąż chłodnicy łączy się z silnikiem. Może być wykonana z plastiku lub metalu.
3. Szukaj czujnika z wtyczką elektryczną. Czujnik temperatury silnika wygląda jak niewielki element z gwintem, wkręcony w obudowę termostatu lub rurę. Charakterystyczna jest dla niego wtyczka elektryczna, do której podłączone są przewody. Zazwyczaj czujnik ma dwa lub trzy piny w złączu.
4. Zidentyfikuj czujnik temperatury płynu chłodzącego (ECT Sensor). W obudowie termostatu może znajdować się więcej niż jeden czujnik. Czujnik temperatury silnika (ECT - Engine Coolant Temperature sensor) jest tym, który przekazuje informacje o temperaturze płynu chłodzącego do ECU silnika. Może on różnić się wizualnie od innych czujników, np. czujnika temperatury powietrza dolotowego (IAT) czy czujnika ciśnienia. Zazwyczaj czujnik temperatury płynu chłodzącego będzie zanurzony bezpośrednio w płynie chłodzącym.

Charakterystyka Czujnika Temperatury Silnika

Czujniki temperatury silnika, w większości przypadków, to termistory NTC (Negative Temperature Coefficient). Oznacza to, że ich opór elektryczny maleje wraz ze wzrostem temperatury. ECU silnika mierzy ten opór i na jego podstawie oblicza temperaturę płynu chłodzącego. Dzięki temu komputer sterujący silnikiem ma ciągłą informację o temperaturze i może odpowiednio reagować.

Czujnik zazwyczaj ma metalową obudowę z gwintem, co umożliwia jego wkręcenie w obudowę termostatu. Na końcu czujnika znajduje się złącze elektryczne, które łączy go z instalacją elektryczną samochodu. Kolorystyka wtyczki i przewodów może się różnić, ale zazwyczaj jest to złącze dwu- lub trzypinowe.

Dlaczego Czujnik Temperatury Silnika Jest Tak Ważny?

Czujnik temperatury silnika odgrywa kluczową rolę w prawidłowym funkcjonowaniu silnika. Jego odczyty wpływają na wiele aspektów pracy samochodu, w tym:

• Dawkowanie paliwa: Przy zimnym silniku, komputer sterujący silnikiem wzbogaca mieszankę paliwowo-powietrzną, aby ułatwić rozruch i zapewnić stabilną pracę silnika. Informacja o temperaturze silnika pochodzi właśnie z tego czujnika.
• Kąt wyprzedzenia zapłonu: Temperatura silnika wpływa na optymalny kąt wyprzedzenia zapłonu. ECU dostosowuje go w zależności od temperatury, aby zapewnić efektywne spalanie i uniknąć spalania stukowego.
• Praca wentylatora chłodnicy: Na podstawie odczytów z czujnika temperatury, ECU decyduje o włączeniu wentylatora chłodnicy, aby zapobiec przegrzaniu silnika, szczególnie w warunkach dużego obciążenia lub w korkach.
• Recyrkulacja spalin (EGR): W systemach EGR, temperatura silnika jest jednym z parametrów wpływających na pracę zaworu recyrkulacji spalin.
• Diagnostyka: Nieprawidłowe odczyty z czujnika temperatury silnika mogą prowadzić do wyświetlenia kontrolki "check engine" na desce rozdzielczej i zapisania kodów błędów w pamięci ECU, co ułatwia diagnostykę problemów z układem chłodzenia i silnikiem.

Objawy Uszkodzonego Czujnika Temperatury Silnika

Uszkodzony czujnik temperatury silnika może powodować szereg problemów. Niektóre z typowych objawów to:

• Nieprawidłowe wskazania temperatury na desce rozdzielczej: Wskaźnik temperatury może pokazywać nieprawidłowe wartości, np. ciągle zimny silnik, przegrzewanie lub chaotyczne zmiany wskazań.
• Problemy z rozruchem silnika: Szczególnie trudności z rozruchem zimnego silnika, lub przeciwnie, problemy z rozruchem ciepłego silnika.
• Nierówna praca silnika na biegu jałowym: Silnik może pracować nierówno, falować obroty, a nawet gasnąć.
• Zwiększone zużycie paliwa: Nieprawidłowe odczyty mogą powodować, że komputer sterujący silnikiem podaje zbyt bogatą mieszankę paliwową, co skutkuje wyższym zużyciem paliwa.
• Przegrzewanie silnika: W skrajnych przypadkach, uszkodzony czujnik może nieprawidłowo informować ECU o temperaturze, co może prowadzić do przegrzania silnika, ponieważ wentylator chłodnicy może nie zostać włączony na czas.
• Świecąca się kontrolka "check engine": Błąd czujnika temperatury zazwyczaj jest rejestrowany przez system diagnostyczny i sygnalizowany kontrolką "check engine".

Diagnostyka i Wymiana Czujnika Temperatury Silnika

Jeśli podejrzewasz, że czujnik temperatury silnika w Twoim Ford Mondeo MK4 2.0 TDCi jest uszkodzony, pierwszym krokiem jest diagnostyka komputerowa. Za pomocą skanera OBD-II można odczytać kody błędów zapisane w ECU. Kody błędów związane z czujnikiem temperatury zazwyczaj wskazują na problem z obwodem czujnika, jego wartością poza zakresem, lub brakiem sygnału.

Możesz również spróbować sprawdzić oporność czujnika za pomocą multimetru. Odłącz wtyczkę od czujnika i zmierz oporność pomiędzy pinami. Wartość oporności powinna zmieniać się w zależności od temperatury. Porównaj zmierzone wartości z danymi technicznymi dla konkretnego czujnika (jeśli są dostępne) lub z wartościami oporności dla nowego, sprawnego czujnika.

Wymiana czujnika temperatury silnika jest zazwyczaj stosunkowo prosta i można ją wykonać samodzielnie, jeśli posiadasz podstawowe narzędzia i umiejętności. Pamiętaj o kilku ważnych krokach:

1. Odłącz akumulator: Przed rozpoczęciem jakichkolwiek prac elektrycznych, odłącz ujemny biegun akumulatora.
2. Spuść trochę płynu chłodzącego: Aby uniknąć wycieku płynu chłodzącego po wykręceniu czujnika, warto upuścić nieco płynu z układu chłodzenia. Można to zrobić, odkręcając korek spustowy chłodnicy (jeśli jest dostępny) lub odkręcając korek zbiornika wyrównawczego i delikatnie odkręcając odpowietrznik (jeśli jest).
3. Odłącz wtyczkę elektryczną od czujnika.
4. Wykręć stary czujnik: Użyj odpowiedniego klucza (zazwyczaj nasadowego lub płaskiego) aby wykręcić czujnik z obudowy termostatu. Czasami czujnik może być mocno dokręcony, więc może być potrzebne użycie większej siły.
5. Wkręć nowy czujnik: Przed wkręceniem nowego czujnika, upewnij się, że gwint jest czysty i w dobrym stanie. Możesz nałożyć niewielką ilość pasty teflonowej na gwint, aby ułatwić montaż i zapewnić szczelność. Dokręć czujnik z umiarkowaną siłą, zgodnie z zaleceniami producenta (jeśli są dostępne). Nie dokręcaj zbyt mocno, aby nie uszkodzić obudowy termostatu.
6. Podłącz wtyczkę elektryczną do nowego czujnika.
7. Uzupełnij poziom płynu chłodzącego.
8. Podłącz akumulator.
9. Uruchom silnik i sprawdź, czy wskaźnik temperatury działa prawidłowo. Obserwuj, czy nie ma wycieków płynu chłodzącego w miejscu montażu czujnika.
10. Usuń kody błędów: Za pomocą skanera OBD-II usuń kody błędów związane z czujnikiem temperatury, które mogły zostać zapisane w ECU.

Podsumowanie

Czujnik temperatury silnika jest istotnym elementem w Ford Mondeo MK4 2.0 TDCi, odpowiedzialnym za monitorowanie temperatury płynu chłodzącego i przekazywanie tych informacji do komputera sterującego silnikiem. Jego prawidłowa lokalizacja to zazwyczaj obudowa termostatu. Znajomość jego umiejscowienia i funkcji jest przydatna w diagnostyce i ewentualnej wymianie. Regularne sprawdzanie stanu układu chłodzenia i reagowanie na niepokojące objawy, takie jak nieprawidłowe wskazania temperatury czy kontrolka "check engine", pozwala na utrzymanie silnika w dobrej kondycji i uniknięcie poważniejszych problemów.

Często Zadawane Pytania (FAQ)

Czy mogę jeździć z uszkodzonym czujnikiem temperatury silnika?

Nie jest to zalecane. Uszkodzony czujnik może powodować nieprawidłową pracę silnika, zwiększone zużycie paliwa, a nawet przegrzanie silnika, co może prowadzić do poważnych uszkodzeń.

Czy czujnik temperatury silnika i czujnik temperatury płynu chłodzącego to to samo?

Tak, terminy te są często używane zamiennie i odnoszą się do tego samego czujnika, który mierzy temperaturę płynu chłodzącego w silniku.

Jak często należy wymieniać czujnik temperatury silnika?

Czujnik temperatury silnika zazwyczaj nie ma określonego interwału wymiany. Wymienia się go, gdy ulegnie uszkodzeniu lub wykazuje nieprawidłowe odczyty.

Czy do wymiany czujnika temperatury silnika potrzebne są specjalistyczne narzędzia?

Do wymiany zazwyczaj wystarczą podstawowe narzędzia, takie jak klucze nasadowe lub płaskie, multimetr (opcjonalnie do diagnostyki) i ewentualnie skaner OBD-II do usunięcia kodów błędów.

Gdzie mogę kupić nowy czujnik temperatury silnika do Ford Mondeo MK4 2.0 TDCi?

Nowy czujnik można kupić w sklepach motoryzacyjnych, hurtowniach części samochodowych, autoryzowanych serwisach Forda lub w sklepach internetowych oferujących części zamienne do samochodów.
