Regulacja szczeliny sprzęgła klimatyzacji

Klimatyzacja samochodowa to niezastąpiony komfort, szczególnie podczas upalnych letnich dni. Jednak, jak każde urządzenie mechaniczne, system klimatyzacji wymaga regularnej kontroli i konserwacji. Jednym z elementów, który ma kluczowy wpływ na prawidłowe działanie klimatyzacji, jest sprzęgło sprężarki. W szczególności, istotna jest szczelina pomiędzy kołem pasowym a tarczą sprzęgła. Zbyt duża przerwa może prowadzić do problemów z załączaniem sprężarki, a w konsekwencji do nieefektywnego chłodzenia wnętrza pojazdu.

Problem zbyt dużej szczeliny sprzęgła klimatyzacji

Zbyt duża szczelina sprzęgła jest częstą przyczyną nieprawidłowej pracy sprężarki klimatyzacji. Problem ten nasila się zazwyczaj w gorące dni, kiedy elementy metalowe, nagrzewając się, rozszerzają się, co może dodatkowo powiększyć przerwę. W efekcie, elektromagnes odpowiedzialny za załączanie sprzęgła może nie być w stanie prawidłowo i całkowicie docisnąć tarczy sprzęgła do koła pasowego. Prowadzi to do ślizgania sprzęgła, co uniemożliwia efektywne przekazywanie napędu na sprężarkę.

Praca sprężarki z ślizgającym się sprzęgłem jest nie tylko nieefektywna, ale również szkodliwa. Okładziny cierne tarczy sprzęgła ulegają szybszemu zużyciu, co w dłuższej perspektywie może prowadzić do konieczności wymiany całego sprzęgła. Ponadto, w przypadku zbyt niskiego ciśnienia czynnika chłodniczego, sterownik klimatyzacji może nie wyłączać cewki elektromagnesu, próbując załączyć sprężarkę. Długotrwała praca cewki w takich warunkach może doprowadzić do jej przegrzania i uszkodzenia.

Jak sprawdzić szczelinę sprzęgła sprężarki?

Sprawdzenie szczeliny sprzęgła sprężarki klimatyzacji jest stosunkowo proste i można je wykonać samodzielnie, bez konieczności wizyty w warsztacie. W większości przypadków, dostęp do sprzęgła jest możliwy z komory silnika, choć czasami wygodniej jest wykonać kontrolę od spodu pojazdu, po zdjęciu dolnej osłony silnika.

Do sprawdzenia szczeliny potrzebny będzie szczelinomierz. Jest to zestaw blaszek o różnej grubości, pozwalający na precyzyjny pomiar niewielkich przerw. Procedura sprawdzenia jest następująca:

1. Zlokalizuj sprężarkę klimatyzacji w komorze silnika. Zazwyczaj jest ona napędzana paskiem klinowym lub wielorowkowym i znajduje się w przedniej części silnika.

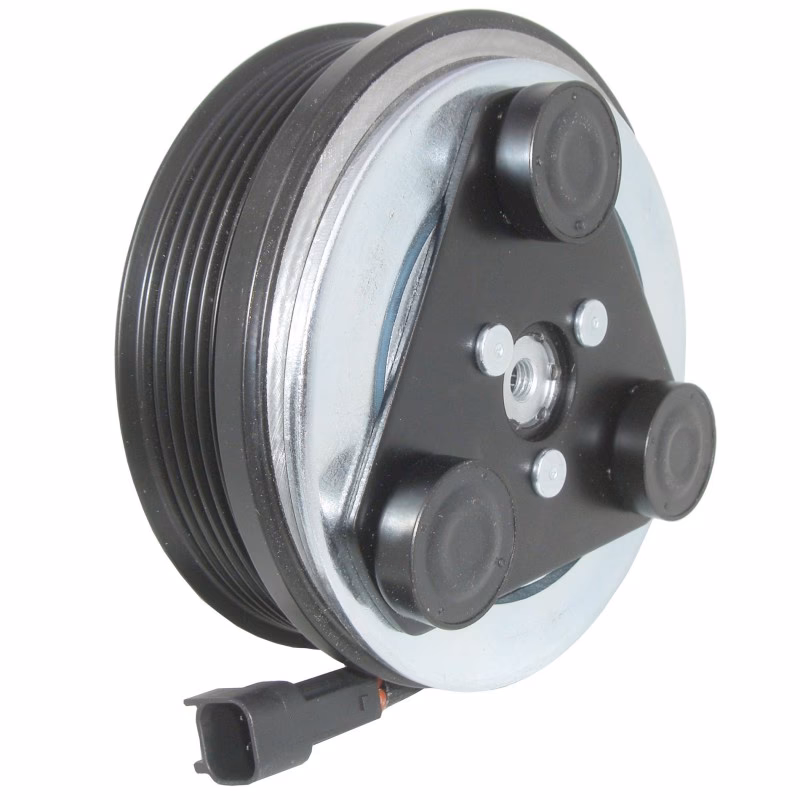

2. Zidentyfikuj sprzęgło sprężarki. Składa się ono z koła pasowego, tarczy sprzęgła i elektromagnesu. Szczelina, którą chcemy zmierzyć, znajduje się pomiędzy kołem pasowym a tarczą sprzęgła.
3. Wybierz szczelinomierz o grubościach z zakresu 0,35-0,65 mm. Jest to zalecany zakres szczeliny dla większości sprężarek klimatyzacji.
4. Wsuń poszczególne blaszki szczelinomierza w szczelinę pomiędzy kołem pasowym a tarczą sprzęgła.
5. Sprawdź, która blaszka wchodzi z lekkim oporem, a która już nie mieści się w szczelinie.
6. Jeśli blaszka o grubości 0,35 mm wchodzi swobodnie, a blaszka 0,65 mm nie mieści się lub wchodzi z dużym oporem, szczelina jest prawidłowa.
7. Jeśli blaszka 0,65 mm wchodzi swobodnie, a blaszka 0,7 mm (lub grubsza) również wchodzi, szczelina jest zbyt duża i wymaga regulacji.

Warto zaznaczyć, że dokładny zakres prawidłowej szczeliny może się różnić w zależności od modelu sprężarki i zaleczeń producenta. Informacje na temat prawidłowej szczeliny można znaleźć w instrukcji serwisowej samochodu lub w dokumentacji technicznej sprężarki.

Regulacja szczeliny sprzęgła sprężarki

Jeśli pomiar szczeliny wykaże, że jest ona zbyt duża, konieczna jest regulacja. Regulacja szczeliny sprzęgła sprężarki klimatyzacji polega na zmianie grubości podkładek ustalających, znajdujących się pomiędzy tarczą sprzęgła a osią sprężarki.

Zgodnie z instrukcjami serwisowymi, regulacja polega na dodawaniu lub odejmowaniu podkładek o odpowiedniej grubości, tak aby uzyskać prawidłową szczelinę w zakresie 0,35-0,65 mm. Podkładki ustalające szczelinę można zazwyczaj zakupić w zestawach, zawierających podkładki o różnych grubościach (np. 0.1, 0.2, 0.4, i 0.5 mm).

Kroki regulacji szczeliny sprzęgła

Regulacja szczeliny sprzęgła, choć może wydawać się skomplikowana, w rzeczywistości jest stosunkowo prosta i można ją wykonać przy użyciu podstawowych narzędzi. Poniżej przedstawiamy kroki, które należy wykonać, aby wyregulować szczelinę:

1. Przygotowanie narzędzi: Będziesz potrzebował klucza nasadowego lub płaskiego (zwykle rozmiar 14 mm), klucza do szlifierek kątowych lub klucza typu „żaba” do zablokowania tarczy sprzęgła, szczelinomierza oraz zestawu podkładek regulacyjnych.
2. Dostęp do sprzęgła: W zależności od modelu samochodu, dostęp do sprzęgła może być łatwiejszy od góry komory silnika lub od dołu, po zdjęciu osłony silnika. Czasami konieczne może być również zdjęcie koła, aby uzyskać lepszy dostęp.
3. Zablokowanie tarczy sprzęgła: Aby odkręcić śrubę mocującą tarczę sprzęgła, konieczne jest zablokowanie tarczy przed obracaniem się. Można to zrobić za pomocą specjalnego klucza do szlifierek kątowych, wkładając bolce w otwory w tarczy, lub za pomocą klucza typu „żaba”, zaciskając tarczę wraz z kołem pasowym.
4. Odkręcenie śruby mocującej tarczę sprzęgła: Za pomocą klucza nasadowego lub płaskiego odkręć śrubę mocującą tarczę sprzęgła. Zazwyczaj jest to śruba na klucz 14 mm.
5. Zdjecie tarczy sprzęgła: Po odkręceniu śruby, zdejmij tarczę sprzęgła. Zwróć uwagę na położenie podkładek ustalających szczelinę.
6. Regulacja szczeliny:
   • Zbyt duża szczelina: Aby zmniejszyć szczelinę, należy usunąć jedną lub więcej podkładek ustalających. Zacznij od usunięcia najgrubszej podkładki i sprawdź szczelinę ponownie.
   • Zbyt mała szczelina: (rzadziej spotykane) Aby zwiększyć szczelinę, należy dodać podkładkę ustalającą.
7. Montaż tarczy sprzęgła: Po wyregulowaniu szczeliny, załóż tarczę sprzęgła z powrotem na miejsce, upewniając się, że podkładki ustalające są prawidłowo umieszczone.
8. Dokręcenie śruby mocującej: Dokręć śrubę mocującą tarczę sprzęgła z odpowiednim momentem. Informacje o momencie dokręcania można znaleźć w instrukcji serwisowej.
9. Sprawdzenie szczeliny: Ponownie sprawdź szczelinę za pomocą szczelinomierza, aby upewnić się, że mieści się w prawidłowym zakresie (0,35-0,65 mm).
10. Montaż osłon: Jeśli zdejmowałeś osłony silnika lub koło, zamontuj je z powrotem na miejsce.

Narzędzia potrzebne do regulacji

Do regulacji szczeliny sprzęgła sprężarki klimatyzacji potrzebne będą następujące narzędzia:

• Szczelinomierz: Do precyzyjnego pomiaru szczeliny.
• Klucz nasadowy lub płaski (rozmiar 14 mm): Do odkręcania i dokręcania śruby mocującej tarczę sprzęgła.
• Klucz do szlifierek kątowych lub klucz typu „żaba”: Do zablokowania tarczy sprzęgła podczas odkręcania śruby.
• Zestaw podkładek regulacyjnych: Do regulacji grubości szczeliny. Można zakupić zestaw podkładek o różnych grubościach.
• Opcjonalnie: Kanał lub podnośnik samochodowy – ułatwiają dostęp do sprzęgła od spodu pojazdu.

Podsumowanie

Regulacja szczeliny sprzęgła sprężarki klimatyzacji jest prostym, ale istotnym zabiegiem konserwacyjnym, który może znacząco poprawić wydajność systemu klimatyzacji w Twoim samochodzie. Regularne sprawdzanie szczeliny i jej korekta w razie potrzeby pozwala uniknąć problemów z załączaniem sprężarki, ślizganiem sprzęgła i kosztownymi naprawami. Wykonanie regulacji samodzielnie jest możliwe przy użyciu podstawowych narzędzi i może zaoszczędzić wizyty w warsztacie.

Często zadawane pytania (FAQ)

Jaka jest prawidłowa szczelina sprzęgła klimatyzacji?

Prawidłowa szczelina sprzęgła sprężarki klimatyzacji zazwyczaj mieści się w zakresie 0,35-0,65 mm. Dokładny zakres może się różnić w zależności od modelu sprężarki.

Jakie są objawy zbyt dużej szczeliny sprzęgła klimatyzacji?

Objawami zbyt dużej szczeliny mogą być: słaba wydajność klimatyzacji, szczególnie w upalne dni, przerywana praca klimatyzacji, brak reakcji klimatyzacji na włączenie, dziwne dźwięki dochodzące ze sprężarki.

Czy mogę samodzielnie wyregulować szczelinę sprzęgła klimatyzacji?

Tak, regulacja szczeliny sprzęgła jest stosunkowo prosta i można ją wykonać samodzielnie przy użyciu podstawowych narzędzi. Warto jednak zachować ostrożność i postępować zgodnie z instrukcjami.

Gdzie mogę kupić podkładki regulacyjne do sprzęgła klimatyzacji?

Podkładki regulacyjne można zazwyczaj kupić w sklepach motoryzacyjnych, hurtowniach części samochodowych lub zamówić online. Czasami dostępne są zestawy podkładek o różnych grubościach. Warto poszukać zestawu o numerze OEM 38912-PE1-702.
