Filtry Tkaninowe: Klucz do Czystego Powietrza

W dzisiejszych czasach, kiedy jakość powietrza staje się coraz ważniejsza, filtry tkaninowe odgrywają kluczową rolę w wielu gałęziach przemysłu i systemach HVAC. Znane również jako filtry workowe, te urządzenia są niezawodnym rozwiązaniem w usuwaniu cząstek stałych z gazów, zapewniając czystsze i zdrowsze środowisko. Ale czym dokładnie są filtry tkaninowe i jak działają?

Co to jest Filtr Tkaninowy?

Filtr tkaninowy, często nazywany workiem filtracyjnym, to urządzenie filtrujące, które wykorzystuje tkaninę filtracyjną do oddzielania cząstek stałych od strumienia zanieczyszczonego gazu. Proces ten polega na osadzaniu się cząstek na materiale tkaniny. Co ciekawe, zdolność filtra do wychwytywania małych cząstek, nawet submikrometrowych, wynika nie tyle z samej tkaniny, co z nagromadzonego na niej ciasta pyłowego. Filtry te zazwyczaj przyjmują formę cylindrycznych worków tkaninowych, stąd nazwy „filtr tkaninowy” lub „filtr workowy”, ale mogą również występować w postaci kartridży wykonanych z tkaniny, spiekanego metalu lub porowatej ceramiki. Generalnie, filtry tkaninowe charakteryzują się skutecznością zbierania przekraczającą 99 procent.

Rodzaje Filtrów Tkaninowych

Istnieją trzy główne typy filtrów tkaninowych, różniące się metodą czyszczenia materiału filtracyjnego. W miarę gromadzenia się pyłu na powierzchni filtra, spadek ciśnienia na filtrze wzrasta. Aby uniknąć nadmiernie wysokich spadków ciśnienia, materiał filtracyjny jest okresowo czyszczony. Najpopularniejsze metody czyszczenia to:

• Wstrząsanie (Shaker)
• Przepływ zwrotny powietrza (Reverse Air)
• Impulsowy strumień powietrza (Pulse Jet)

Filtry Wstrząsowe (Shaker)

Filtry wstrząsowe czyszczą worki poprzez delikatne wstrząsanie nimi. Konstrukcja filtra wstrząsowego zawiera płytę sitową pomiędzy pionową obudową a lejkiem. Otwarte dna cylindrycznych worków przymocowane są do otworów w płycie sitowej, a zamknięte wierzchołki worków do mechanizmu wstrząsającego w górnej części obudowy. Zanieczyszczony strumień gazu wpływa do leja, przepływa przez otwory w płycie sitowej i do wnętrza pionowych worków. Ponieważ worki są zamknięte u góry, strumień gazu przepływa przez worki, pozostawiając ciasto pyłowe wewnątrz. Okresowo, przepływ gazu przez kolektor lub komorę jest zatrzymywany, a worki są wstrząsane w celu ich oczyszczenia. Odłączone ciasto pyłowe opada do leja i jest usuwane z kolektora.

Filtry z Przepływem Zwrotnym Powietrza (Reverse Air)

Filtry z przepływem zwrotnym powietrza są podobne do filtrów wstrząsowych. Filtr z przepływem zwrotnym powietrza również posiada płytę sitową między obudową a lejkiem. Dna worków przymocowane są do otworów w płycie sitowej, jednak zamknięte wierzchołki worków przymocowane są do struktury nośnej w górnej części obudowy, która utrzymuje worki w naprężeniu. Zanieczyszczony strumień gazu wpływa do leja, przepływa do worków i przez nie, ponownie pozostawiając ciasto pyłowe wewnątrz. Aby oczyścić worki, przepływ gazu przez komorę jest zatrzymywany i wprowadzany jest inny strumień gazu, który przepływa w kierunku przeciwnym. Strumień ten jest zazwyczaj pobierany z oczyszczonego strumienia gazu odprowadzanego z pracujących komór. Aby worki nie zapadały się całkowicie podczas przepływu zwrotnego powietrza, w worki wszyte są w regularnych odstępach sztywne pierścienie. Ciasto pyłowe oderwane przez przepływ zwrotny powietrza opada do leja i jest usuwane z kolektora.

Filtry Impulsowe (Pulse Jet)

Filtry impulsowe czyszczą worki za pomocą krótkotrwałych impulsów sprężonego powietrza. Filtr ten posiada płytę sitową umieszczoną w pobliżu górnej części pionowej obudowy, a worki zwisają z otworów w płycie sitowej. Wewnątrz worków znajduje się klatka z siatki drucianej, która zapobiega ich zapadaniu się. Zanieczyszczony strumień gazu wpływa przez bok lub lej filtra i przepływa do worków i w górę przez płytę sitową, pozostawiając ciasto pyłowe na zewnątrz worków. Czyszczenie odbywa się poprzez skierowanie impulsu sprężonego powietrza na jeden lub kilka rzędów worków, podczas gdy pozostałe worki nadal zapewniają filtrację. Kolektor zazwyczaj nie jest wyłączany ani odizolowywany od przepływu podczas czyszczenia. Ciasto pyłowe oderwane impulsem sprężonego powietrza opada do leja i jest usuwane z kolektora.

Tabela Porównawcza Typów Filtrów Tkaninowych

Jak Działają Filtry Workowe? Szczegółowo

Skuteczność filtracji workowej opiera się na kilku kluczowych mechanizmach i aspektach konstrukcyjnych.

Mechanizm Filtracji

Istnieją dwa podstawowe mechanizmy, dzięki którym cząstki mogą być usuwane ze strumienia gazu przepływającego przez porowatą tkaninę. Pierwszym i najbardziej oczywistym jest mechanizm przesiewania, w którym cząstki zbyt duże, aby przejść przez oczka tkaniny, są wyłapywane i zatrzymywane na powierzchni filtra. Zatrzymane cząstki stopniowo tworzą ciasto pyłowe na powierzchni tkaniny, co powoduje, że labiryntowy charakter ścieżki przepływu gazu stale się zwiększa, a efektywny rozmiar oczek zmniejsza. Skuteczność zbierania filtra będzie zatem miała tendencję do poprawy wraz z użytkowaniem, ale spadek ciśnienia na filtrze oczywiście wzrośnie, dlatego regularne czyszczenie jest niezbędne do utrzymania spadku ciśnienia na poziomie operacyjnym. Mniej oczywistym, ale dla bardzo drobnych cząstek ważniejszym, mechanizmem filtracji jest ten, w którym cząstki są wyłapywane przez uderzenie o włókna wewnątrz tkaniny filtracyjnej. Jest to często określane jako filtracja wgłębna, aby odróżnić ją od przesiewania. Z tego powodu filtry zazwyczaj składają się z maty włóknistej, zwanej filcem igłowanym, a nie z pojedynczego tkanego sita. Rzeczywiste ścieżki przepływu, którymi podąża gaz przepływający przez filtr wgłębny, są zatem niezwykle kręte, a cząstka niezdolna do podążania tymi ścieżkami otrzymuje trajektorię, która prędzej czy później doprowadzi ją do kontaktu z włóknem, gdzie przylega, głównie w wyniku sił van der Waalsa.

Metody Regeneracji

Regeneracja filtra, czyli czyszczenie worków filtracyjnych, jest kluczowym elementem utrzymania wydajności filtra workowego. Wybór metody regeneracji ma istotny wpływ na skuteczność odpylania. Do najpopularniejszych metod należą:

• Wyłączenie i włączenie procesu filtracji (lub przerwanie procesu filtracji)
• Wstrząsanie mechaniczne lub akustyczne worków bez przerywania filtracji
• Przepływ rewersyjny powietrza
• Kombinacja impulsu strumienia i przepływu rewersyjnego powietrza

Regeneracja Impulsowo-Rewersyjna (Jet-Pulse)

Najlepsze wyniki daje indywidualne oczyszczanie każdego worka przez uderzeniową falę sprężonego powietrza o wysokim ciśnieniu, tzw. regeneracja impulsowo-rewersyjna (ang. jet-pulse). Strumień czyszczącego powietrza ma za zadanie wywołać nadciśnienie wewnątrz worka filtracyjnego na całej jego długości, w wyniku którego następuje odkształcenie materiału i odrzucenie placka filtracyjnego. Impuls sprężonego powietrza, kontrolowany przez przekaźnik czasowy sprzęgnięty z zaworem magnetycznym, jest bardzo krótki i zazwyczaj trwa 0,004-0,1 s i powtarzany jest co 10-30 min. Porcja powietrza wtryśnięta w kierunku przeciwnym (rewersyjnym) do przepływu odpylanego gazu, wędrując w dół z ciśnieniem na zewnętrznej stronie fali 250-1000 kPa, powoduje rozdęcie worka i zrzucenie placka pyłu jaki zebrał się na zewnętrznej powierzchni filtracyjnej worka do leja zamkniętego zaworem celkowym. Bardzo ważne jest tu, aby strumień sprężonego powietrza trafiał centralnie do przekroju worka, dlatego najwłaściwsze jest rozwiązanie, w którym do każdego z worków przypisana jest jedna zamontowana na stałe dysza sprężonego powietrza. Kolejną ważną sprawą dotyczącą regeneracji jest, aby odolejone i osuszone powietrze o ciśnieniu około 0,6 MPa zostało doprowadzone do układu w ilości dostosowanej do ilości, wielkości i częstotliwości strzepywania worków. W takim sposobie oczyszczania opór aerodynamiczny odpylacza workowego waha się w zakresie od 800 do 1200 Pa, zaś jednostkowe obciążenie materiału filtracyjnego dochodzi do 500 m³/m²/h. Regenerację taką w praktyce przeprowadza się dla worków wykonanych z filcu igłowanego. Zaletą stosowania tej metody jest długi okres życia worków filtracyjnych i ich mniejsze rozmiary. Jest to wynik małego przemieszczania się worków podczas czyszczenia, a w konsekwencji mniejsze ich ścieranie się w porównaniu z innymi metodami regeneracji, a ponadto większa jest też prędkość regeneracji zawierająca się przeważnie w granicach 4-5 cm/s (2,4-3,0 m/min).

Prędkość Filtracji

O skuteczności filtracji decydować będzie również jej prędkość. Generalnie, im mniejsza jest prędkość filtracji (czyli zapylony gaz dłużej przepływa przez filtr), tym wyższa jest osiągana skuteczność filtracji spalin. Ograniczenie dolnej wartości prędkości filtracji jest wynikiem uwarunkowań ekonomicznych. Przyjęcie zbyt małej prędkości będzie powodować konieczność znacznej rozbudowy powierzchni filtracyjnej, co zwiększa koszt inwestycyjny urządzenia. Ponadto wraz ze spadkiem prędkości rosną opory przepływu, co przekłada się na wzrost kosztów eksploatacji urządzenia. Typowe prędkości filtracji zależą zarówno od konstrukcji, jak i typu materiału i są mniejsze dla tkanin tkanych, a większe dla filcowych.

Wybór Mediów Filtracyjnych

Poprawna praca filtra uzależniona będzie od wyboru materiału filtracyjnego o parametrach technicznych dostosowanych do obsługiwanego procesu technicznego. Rodzaj materiału worka uzależniony jest od wielkości i kształtu cząstek oraz właściwości fizyko-chemicznych odpylanego gazu. W zależności od obsługiwanego procesu technologicznego materiał filtracyjny o dużej zdolności do zatrzymywania cząstek powinien być odporny na chemiczne działanie strumienia gazu, wpływ temperatury oraz oddziaływanie mechaniczne związane z regeneracją. Wszystkie te właściwości powinny być udokumentowane stosownym certyfikatem dostarczonym przez producenta. Dzięki stosowaniu coraz doskonalszych materiałów filtry osiągnęły w ostatnich latach bardzo wysoki poziom techniczny. O tym, jak szerokie może być zastosowanie materiałów filtracyjnych świadczy możliwość oczyszczania tą metodą spalin kotłowych. Przykładem może być oferowane przez niemiecką firmę NOELL-KPC urządzenie o skuteczności oczyszczania 99,99% dla przepływu spalin do 5 mln m³/h, w temperaturze z przedziału -40 °C do 550 °C i ciśnieniu od -1 kPa do +3 MPa. Parametry takie osiągają filce igłowane z włókien syntetycznych (takich jak poliamidy lub politetrafluoretylen) i one właśnie są najczęściej stosowane do odpylania spalin z kotłów energetycznych. Filc igłowany nie ma budowy jednorodnej i składa się z trzech lub większej liczby warstw. Właściwą odporność, sprężystość i stabilność formy zapewnia tkanina nośna, przeszywana olbrzymią liczbą igieł zarówno od strony napływu, jak i po stronie odpływu gazu. Warstwa filtracyjna po stronie odpływu stanowi mechaniczną ochronę tkaniny nośnej podczas czyszczenia filtra. Co bardzo istotne, powierzchnia warstwy od strony napływu spalin powinna zostać wygładzana przez opalanie i prasowanie. Oczywiście gładka powierzchnia jest mniej przepuszczalna dla gazu, ale równocześnie poprawiają się jej możliwości oczyszczania i uwalniania warstwy pyłu (placka filtracyjnego) .

Ponieważ dla filtrów igłowanych szczególnie groźna jest obecność pary wodnej, która wpływa na skrócenie żywotności materiału, wykonując urządzenie tego typu należy pamiętać o zapewnieniu odpowiedniej izolacji cieplnej, awaryjnego ogrzewania przestrzeni worków filtracyjnych oraz o wykonaniu otwieranych automatycznie przewodów obejściowych. Działania te nie pozwolą na niebezpieczny spadek temperatury w filtrze poniżej temperatury punktu rosy. Filce igłowane mają bardzo dobre parametry pracy zarówno w odniesieniu do wysokiej temperatury pracy (220–260 °C, a nawet 500 °C – tkaniny ze spieczonych włókien stali stopowej), jak i w zakresie obciążenia powierzchni filtracyjnej (100–180 m³/m²/h). Dla takich parametrów pracy gwarantowana żywotność omawianych tkanin wynosi 20 000 - 24 000 godzin, jednak w praktyce czas ten może wynieść nawet 5 lat.

Gdzie Stosuje się Filtry Tkaninowe?

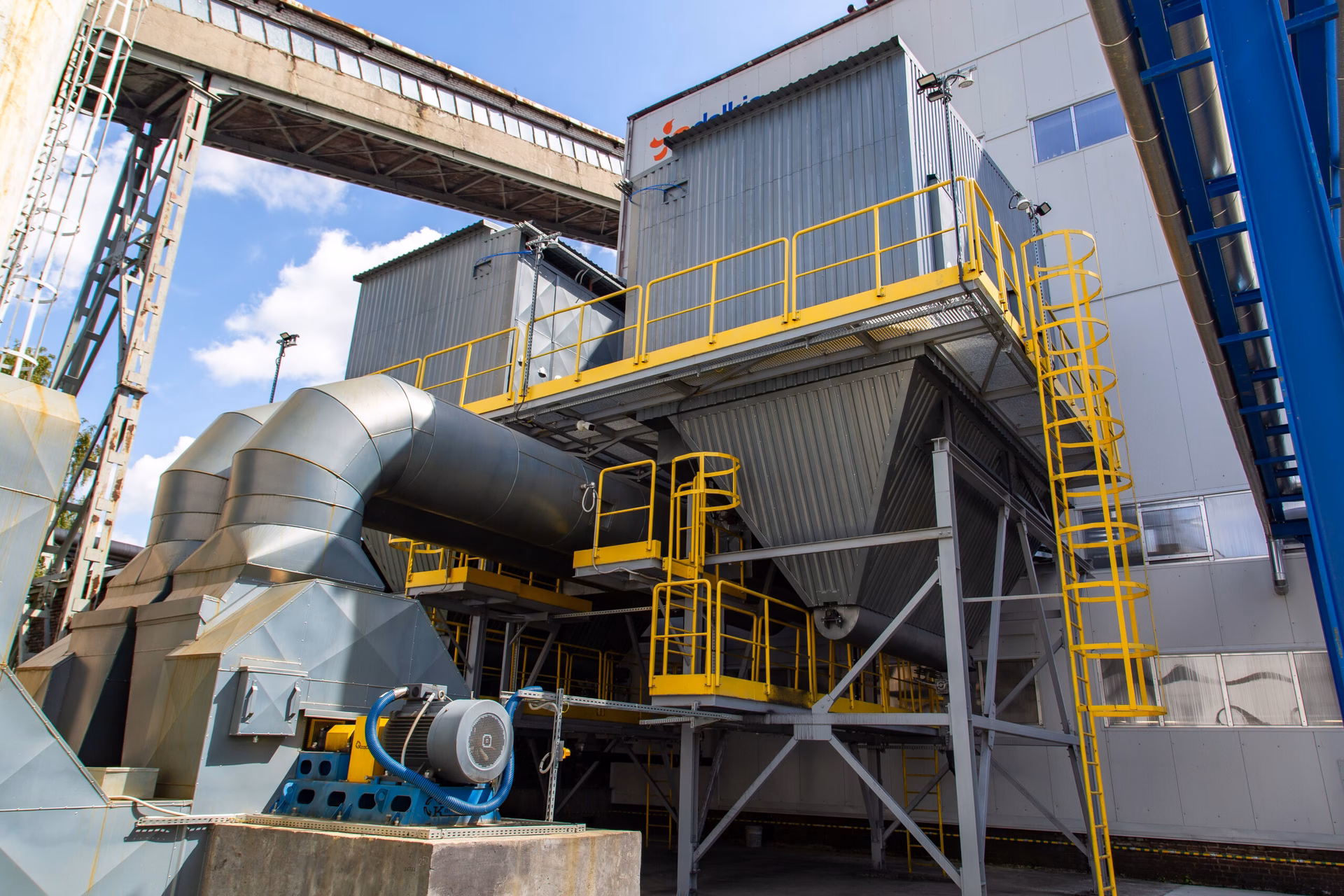

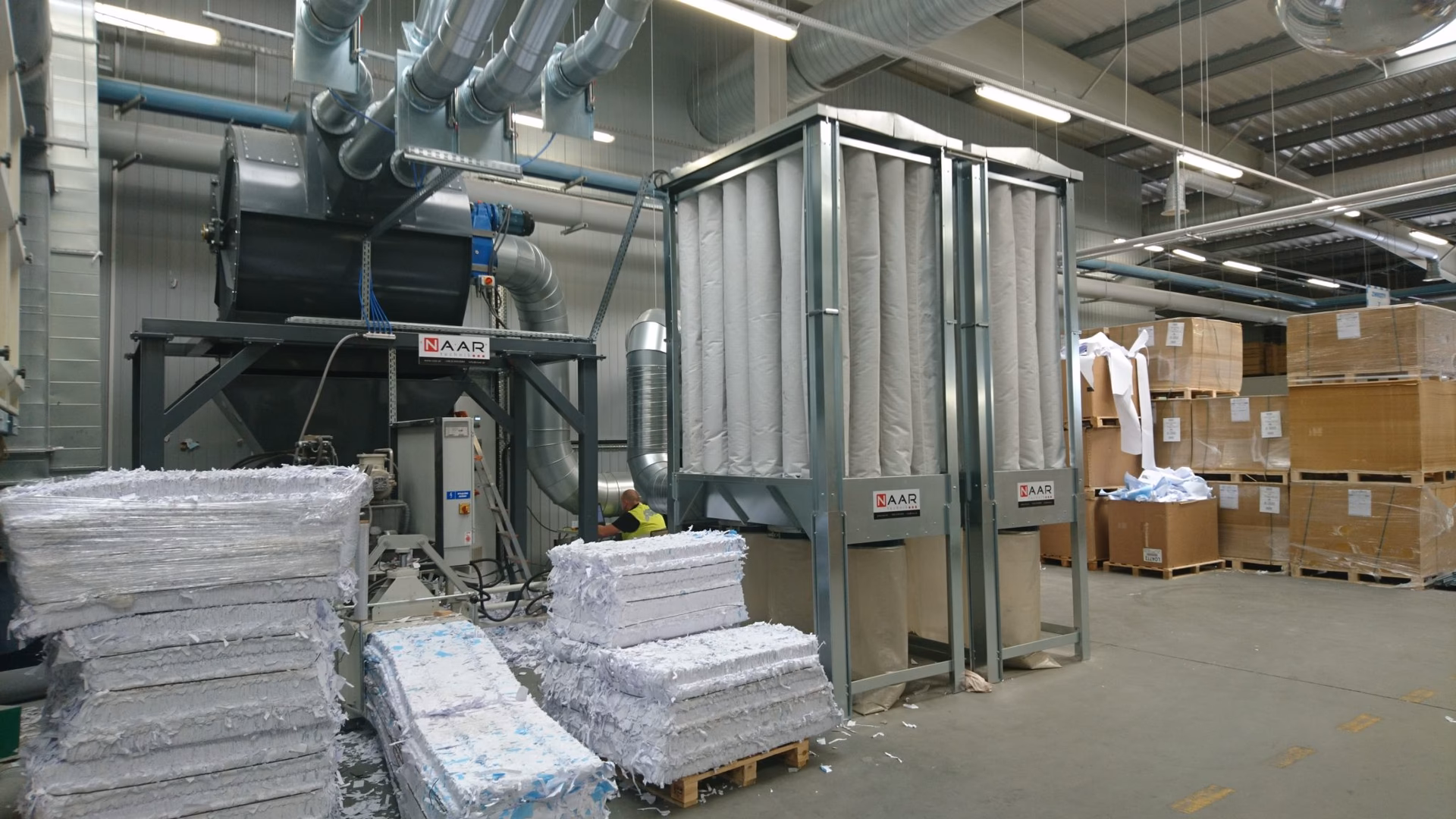

Filtry tkaninowe są standardem przemysłowym w systemach transportu pneumatycznego do separacji gazów i ciał stałych, szczególnie tam, gdzie w transportowanym materiale występuje pył. Znajdują zastosowanie jako odpowietrzniki zbiorników w sytuacjach, gdy cały zebrany materiał stały jest wdmuchiwany do zasobnika, a czyste powietrze jest odprowadzane u góry przez jednostkę filtrującą, podczas gdy zebrany materiał jest odprowadzany z podstawy zasobnika przez odpowiednią śluzę powietrzną.

Są one wszechobecne w wielu gałęziach przemysłu, w tym:

• Elektrownie węglowe
• Zakłady produkcyjne cementu
• Huty stali
• Zakłady chemiczne
• Przemysł spożywczy

Wszędzie tam, gdzie konieczne jest usuwanie pyłów i cząstek stałych z gazów procesowych lub wentylacyjnych, filtry tkaninowe okazują się niezawodnym i skutecznym rozwiązaniem.

Czynniki Wpływające na Wydajność Filtrów Tkaninowych

Wydajność filtrów tkaninowych może być wpływana przez warunki, na które narażona jest tkanina, oraz częstotliwość czyszczenia. Szczególnie ważna jest minimalna temperatura pracy, zwłaszcza gdy w strumieniu gazu spodziewane są gazy kwaśne. Niższe temperatury oznaczają, że gazy kwaśne mogą się skraplać i korodować obudowę filtra tkaninowego i inne metalowe części. Kondensacja może również powodować ślepotę worków, co blokuje przepływ powietrza przez worek. Filtry tkaninowe są również podatne na uszkodzenia spowodowane wysokimi temperaturami.

Monitorowanie Wydajności Filtrów Tkaninowych

Najlepszymi wskaźnikami wydajności filtra tkaninowego jest stężenie pyłu na wylocie, które można zmierzyć za pomocą ciągłego systemu monitorowania emisji pyłu (CEMS) lub systemu wykrywania nieszczelności worków używanego do monitorowania pęknięć i nieszczelności worków. Monitorowanie optyczne jest również wskaźnikiem wydajności filtra tkaninowego. Inne wskaźniki wydajności obejmują różnicę ciśnień, temperaturę wlotową, różnicę temperatur, natężenie przepływu gazów wydechowych, działanie mechanizmu czyszczącego i prąd wentylatora.

Koszty Filtrów Tkaninowych

Koszty filtrów tkaninowych mogą się różnić w zależności od wielu czynników, takich jak rozmiar filtra, typ tkaniny filtracyjnej, metoda czyszczenia i wymagania instalacyjne. Koszty te obejmują zarówno koszty kapitałowe (zakup i instalacja), jak i koszty operacyjne (energia, konserwacja, wymiana worków). Dostępne są narzędzia i modele kosztowe, które pomagają w oszacowaniu tych kosztów, uwzględniając specyficzne zastosowania i parametry pracy.

Czy Filtry Workowe są Praktyką Regulacyjną?

Chociaż filtry workowe nie są praktyką regulacyjną ani paliwami alternatywnymi, odgrywają kluczową rolę w kontroli zanieczyszczeń, co jest rzeczywiście powiązane z praktykami ochrony środowiska. Poprzez redukcję emisji szkodliwych cząstek stałych pomagają chronić jakość powietrza i przyczyniają się do ogólnych celów środowiskowych. W wielu krajach i regionach istnieją normy emisji, które wymagają stosowania skutecznych systemów kontroli zanieczyszczeń, takich jak filtry tkaninowe, w określonych gałęziach przemysłu.

Często Zadawane Pytania (FAQ)

1. Jak często należy wymieniać worki filtracyjne?
   Żywotność worków filtracyjnych zależy od wielu czynników, w tym rodzaju tkaniny, warunków pracy i częstotliwości czyszczenia. W praktyce, worki mogą wytrzymać od kilku miesięcy do kilku lat. Regularne inspekcje i monitorowanie spadku ciśnienia pomagają w określeniu, kiedy wymiana jest konieczna.
2. Czy filtry tkaninowe są skuteczne w usuwaniu bardzo drobnych cząstek?
   Tak, filtry tkaninowe są bardzo skuteczne w usuwaniu cząstek o rozmiarach mikrometrowych i submikrometrowych. Dzięki mechanizmowi filtracji wgłębnej i tworzeniu ciasta pyłowego, są w stanie wychwytywać nawet bardzo drobne cząstki z wysoką skutecznością.
3. Jakie są zalety stosowania filtrów tkaninowych?
   Zaletami filtrów tkaninowych są wysoka skuteczność filtracji, możliwość pracy w różnych warunkach temperaturowych i chemicznych (w zależności od rodzaju tkaniny), elastyczność w projektowaniu i stosunkowo niskie koszty eksploatacji w porównaniu do innych technologii odpylania.
4. Czy filtry tkaninowe mogą być stosowane w systemach wentylacji i klimatyzacji (HVAC)?
   Tak, filtry tkaninowe mogą być stosowane w systemach HVAC, szczególnie w zastosowaniach przemysłowych i komercyjnych, gdzie wymagana jest wysoka jakość powietrza i skuteczne usuwanie pyłów.

Podsumowanie

Filtry tkaninowe są nieocenionym rozwiązaniem w dziedzinie odpylania gazów i ochrony powietrza. Ich wysoka skuteczność, różnorodność typów i możliwość dostosowania do różnych warunków pracy czynią je kluczowym elementem w wielu procesach przemysłowych i systemach HVAC. Właściwy dobór, eksploatacja i konserwacja filtrów tkaninowych zapewniają czystsze powietrze, chroniąc zdrowie ludzi i środowisko naturalne.
