ET22: Legendarna Polska Lokomotywa Elektryczna

Lokomotywa elektryczna serii ET22, znana również jako „byk”, to prawdziwy symbol polskiego kolejnictwa. Produkowana w latach 1969–1989 przez wrocławski Pafawag, stała się jedną z najliczniejszych i najbardziej rozpoznawalnych lokomotyw towarowych w Polsce. Jej solidna konstrukcja i niezawodność sprawiły, że przez dziesięciolecia dominowała na polskich szlakach kolejowych, przewożąc tony towarów i przyczyniając się do rozwoju gospodarczego kraju. W tym artykule przyjrzymy się bliżej historii, konstrukcji i eksploatacji tej legendarnej maszyny.

Geneza i rozwój projektu ET22

W latach 50. i 60. XX wieku Polska przeżywała intensywny rozwój elektryfikacji linii kolejowych. Wzrost tempa elektryfikacji, połączony z dynamicznym wzrostem przewozów towarowych, szybko ujawnił niedobór lokomotyw elektrycznych przeznaczonych do ciężkiego ruchu towarowego. Istniejące lokomotywy, takie jak seria ET21, nie były wystarczające, co skłoniło Centralne Biuro Konstrukcyjne Przemysłu Taboru Kolejowego (CBK PTK) do rozpoczęcia prac nad nowym modelem.

Prace projektowe nad nową, sześcioosiową lokomotywą elektryczną ruszyły w 1964 roku. Założeniem było wykorzystanie zunifikowanych podzespołów z lokomotywy typu 4E oraz tych samych silników trakcyjnych i układów napędowych. Początkowo projektanci planowali lokomotywę uniwersalną, oznaczaną serią EU22, jednak ostatecznie PKP zdecydowały się na wersję czysto towarową, która otrzymała oznaczenie ET22.

Prace nad lokomotywą, pierwotnie oznaczoną typem 7E, trwały do 1966 roku. Pierwsze dwa prototypy, oznaczone już typem 201E i serią ET22-001 i 002, powstały pod koniec 1969 roku. Testy prototypów rozpoczęły się w czerwcu 1971 roku, a produkcja seryjna ruszyła w kolejnych latach, osiągając rekordowy poziom 94 sztuk w 1978 roku. Łącznie w latach 1969–1989 wyprodukowano imponującą liczbę 1184 lokomotyw ET22 dla PKP oraz 23 sztuki dla kolei marokańskich ONCF.

Konstrukcja i budowa lokomotywy ET22

Konstrukcja lokomotywy ET22 opiera się na spawanej, samonośnej ostoi, tworzącej szkielet całej maszyny. Nadwozie zostało zaprojektowane z uwzględnieniem skrajni UIC, co było nowością w porównaniu do wcześniejszych konstrukcji. Po obu stronach lokomotywy umieszczono drzwi wejściowe prowadzące do przedziałów maszynowych.

Na dachu lokomotywy zamontowano pantografy, odłączniki i urządzenia odgromowe. Dach nad przedziałami elektrycznymi składa się z segmentów, co ułatwia demontaż aparatury podczas napraw i konserwacji.

Wnętrze lokomotywy podzielono na pięć głównych przedziałów: dwie kabiny maszynisty na końcach, dwa przedziały maszynowe nad wózkami oraz centralny przedział wysokiego napięcia. W każdym przedziale maszynowym znajdował się główny agregat sprężarkowy, przetwornica, szafa niskiego napięcia oraz aparatura pneumatyczna. W przedziale wysokiego napięcia umieszczono wyłącznik szybki i szafy z aparaturą, w tym szafę oporów rozruchowych.

Lokomotywa ET22 opiera się na dwóch trzyosiowych wózkach, których ramy wykonano z profili zamkniętych. Zestawy kołowe są prowadzone bezluzowo za pomocą cięgieł poziomych systemu Alsthoma. Zawieszenie pudła stanowią skośne wieszaki połączone z belkami poprzecznymi opartymi na ramie wózka za pomocą bloków gumowych.

Układ napędowy lokomotywy ET22 jest identyczny z zastosowanym w lokomotywie typu 4E. Sześć silników trakcyjnych typu EE541 o łącznej mocy ciągłej 3 MW napędza każdą oś poprzez jednostronną przekładnię zębatą.

Eksploatacja i modernizacje ET22

Lokomotywy ET22 od początku swojej eksploatacji były przeznaczone do ciężkiego ruchu towarowego. Pierwsze egzemplarze trafiły do Lokomotywowni Kraków Prokocim, a następnie do DOKP Lublin, gdzie zastąpiły lokomotywy ET21 na trudnej linii Strzemieszyce – Sędziszów – Skarżysko – Dęblin.

Z biegiem lat lokomotywy ET22 stały się podstawowym typem lokomotywy towarowej w PKP, a później w PKP Cargo. Eksploatowano je we wszystkich Dyrekcjach Okręgowych Kolei Państwowych, doceniając ich niezawodność i uniwersalność. Niektóre egzemplarze zostały dopuszczone do ruchu w Czechach i na Słowacji, co umożliwiło PKP Cargo prowadzenie przewozów transgranicznych.

Wraz z upływem czasu i postępem technologicznym, lokomotywy ET22 poddawano modernizacjom. Powstały różne warianty, takie jak 201Ea, 201Ec/202E, 201Em (ET22-2000), 201Ek, 201El i 201Eo. Modernizacje miały na celu poprawę warunków pracy maszynistów, zwiększenie niezawodności, obniżenie kosztów eksploatacji i dostosowanie lokomotyw do zmieniających się wymagań rynku.

Oprócz PKP Cargo, lokomotywy ET22 były eksploatowane również przez Przewozy Regionalne (w ruchu pasażerskim interREGIO), Koleje Śląskie (krótkoterminowo) oraz licznych prywatnych przewoźników, którzy docenili ich solidność i dostępność na rynku wtórnym.

Mimo upływu lat, wiele lokomotyw ET22 nadal pozostaje w eksploatacji, choć ich liczba systematycznie maleje. Są one jednak nieodłącznym elementem krajobrazu polskiej kolei i symbolem minionej epoki.

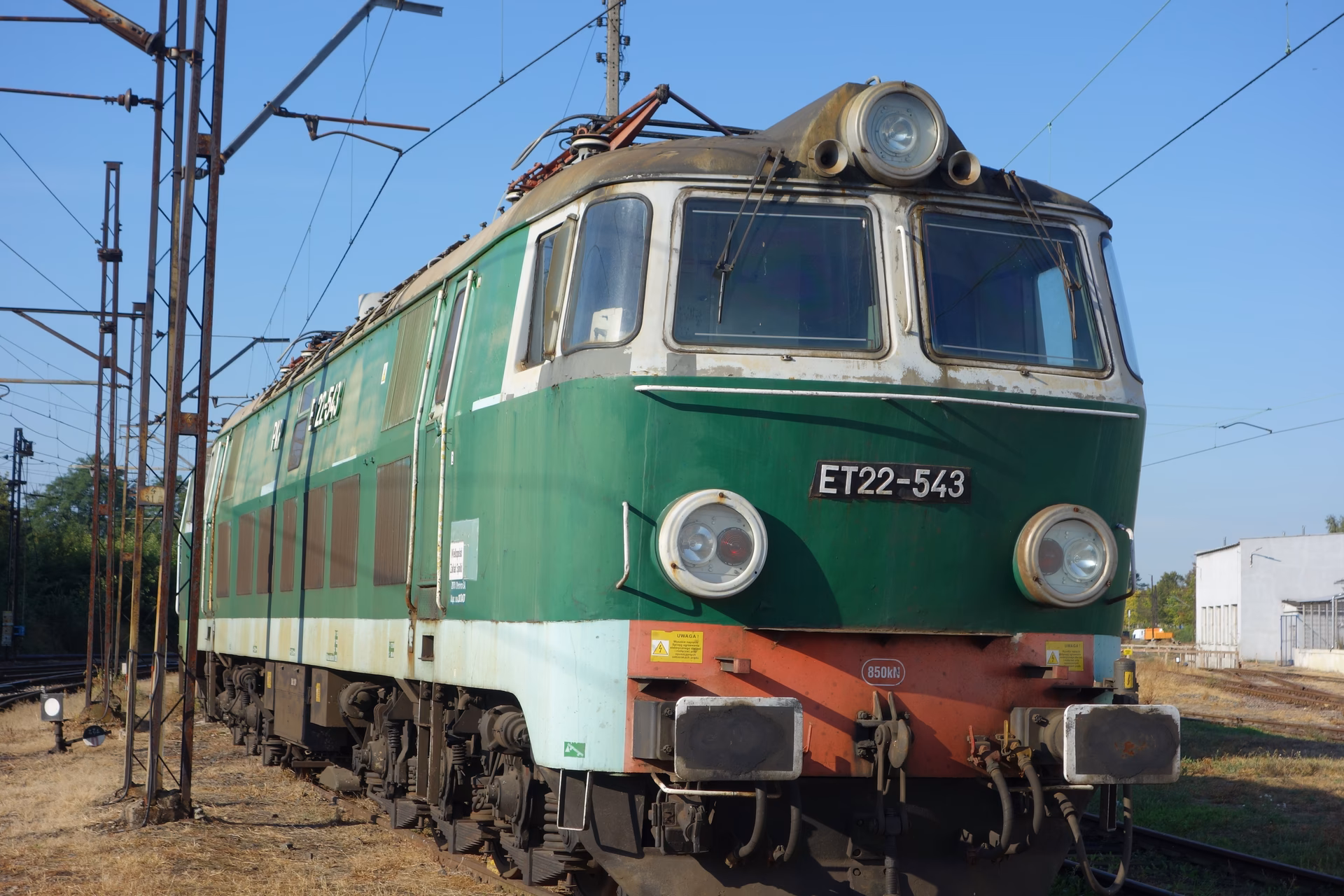

Prędkość maksymalna ET22

Informacje zawarte w tekście nie podają jednoznacznie maksymalnej prędkości bazowej lokomotywy ET22. Wspomniane są jednak wersje 201Ec o prędkości 125 km/h i 201Ed o prędkości 160 km/h. Należy jednak pamiętać, że ET22 była projektowana przede wszystkim jako lokomotywa towarowa, a jej konstrukcja była zoptymalizowana pod kątem siły pociągowej i niezawodności w ciężkim ruchu towarowym, a niekoniecznie pod kątem osiągania wysokich prędkości. Realna prędkość maksymalna eksploatacyjna dla standardowej ET22 w ruchu towarowym prawdopodobnie oscylowała w granicach około 100 km/h do 120 km/h, co jest typowe dla tego typu lokomotyw.

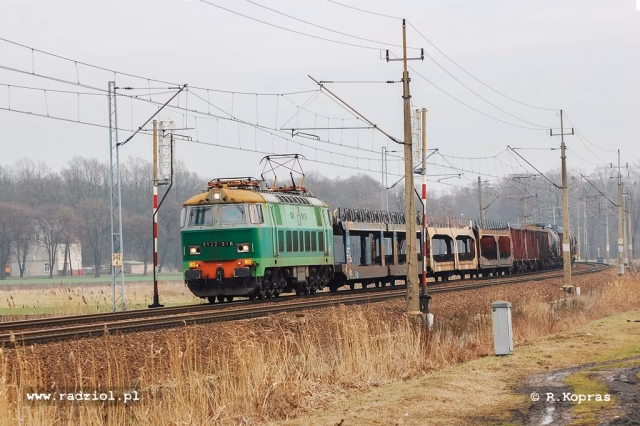

Uruchamianie lokomotywy ET22

Tekst źródłowy nie zawiera szczegółowych informacji na temat procedury uruchamiania lokomotywy ET22. Uruchomienie tak zaawansowanej maszyny elektrycznej jest procesem złożonym i wymaga przestrzegania ściśle określonych procedur bezpieczeństwa. Zazwyczaj obejmuje on szereg czynności, takich jak:

• Sprawdzenie stanu technicznego lokomotywy.
• Podniesienie pantografów i pobranie prądu z sieci trakcyjnej.
• Włączenie odpowiednich obwodów elektrycznych.
• Uruchomienie sprężarek i uzyskanie odpowiedniego ciśnienia powietrza w układzie hamulcowym.
• Sprawdzenie działania hamulców.
• Uruchomienie silników trakcyjnych i rozruch lokomotywy.

Szczegółowe procedury uruchamiania lokomotywy ET22 były regulowane instrukcjami i przepisami obowiązującymi w PKP i PKP Cargo, a maszyniści przechodzili specjalistyczne szkolenia w tym zakresie.

Producent lokomotywy ET22

Lokomotywa elektryczna serii ET22 była produkowana w Państwowej Fabryce Wagonów, znanej powszechnie jako Pafawag, we Wrocławiu. Zakłady Pafawag były jednym z największych i najważniejszych producentów taboru kolejowego w Polsce. Oprócz lokomotyw elektrycznych, Pafawag produkował również wagony osobowe, wagony towarowe i tramwaje. Lokomotywa ET22 jest jednym z najbardziej znanych i udanych produktów Pafawagu, a sama fabryka zapisała się trwale w historii polskiego przemysłu kolejowego.

Pytania i odpowiedzi (FAQ)

Jaka jest maksymalna prędkość lokomotywy elektrycznej serii ET22?

Standardowa lokomotywa ET22 była przeznaczona do ruchu towarowego i jej prędkość maksymalna eksploatacyjna wynosiła prawdopodobnie około 100-120 km/h. Istniały wersje 201Ec (125 km/h) i 201Ed (160 km/h), ale nie weszły do masowej produkcji.

Kto produkował lokomotywy ET22?

Lokomotywy ET22 były produkowane przez zakłady Pafawag we Wrocławiu.

W jakich latach produkowano ET22?

Produkcja lokomotyw ET22 trwała w latach 1969–1989.

Ile lokomotyw ET22 wyprodukowano?

Łącznie wyprodukowano 1184 lokomotyw dla PKP i 23 dla kolei marokańskich ONCF.

Gdzie obecnie eksploatowane są lokomotywy ET22?

Lokomotywy ET22 są nadal eksploatowane przez PKP Cargo oraz prywatnych przewoźników w Polsce. Niektóre egzemplarze PKP Cargo mogą poruszać się po sieci kolejowej w Czechach i na Słowacji.

Lokomotywa ET22 to bez wątpienia ważny element polskiej historii kolejnictwa. Jej długoletnia służba na polskich torach i niezliczone tony przewiezionych towarów świadczą o jej solidności i znaczeniu dla rozwoju kraju. Mimo upływu lat, „byk” nadal budzi respekt i sentyment wśród miłośników kolei i pozostaje trwałym symbolem polskiej inżynierii.
