Element grzejny HVAC: Budowa, rodzaje i konserwacja

Element grzejny jest sercem każdego systemu grzewczego, od prostego tostera po zaawansowane systemy HVAC (ogrzewanie, wentylacja i klimatyzacja) w naszych domach i miejscach pracy. To właśnie ten niepozorny komponent odpowiada za przemianę energii elektrycznej w ciepło, które zapewnia nam komfort w chłodne dni. W tym artykule przyjrzymy się bliżej budowie elementu grzejnego, jego zasadzie działania, różnym typom oraz kluczowym aspektom konserwacji i bezpieczeństwa.

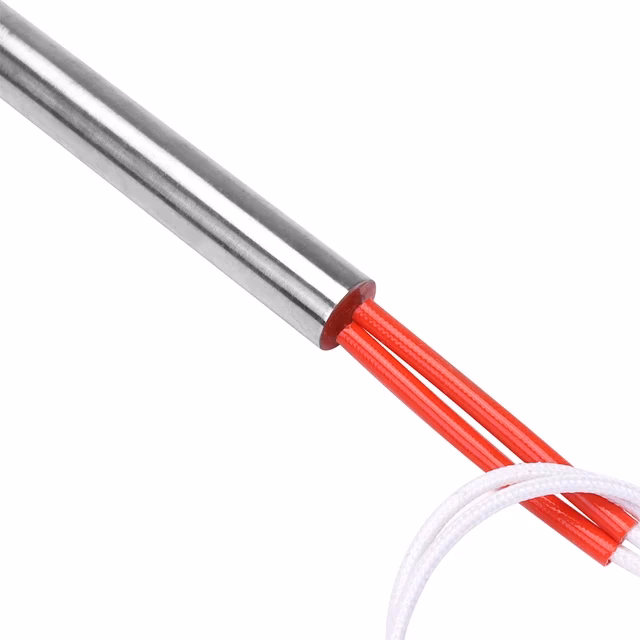

Jak zbudowany jest element grzejny?

Element grzejny, w swojej najprostszej formie, to materiał oporowy, przez który przepływa prąd elektryczny. Zjawisko oporu elektrycznego powoduje, że energia elektryczna jest zamieniana na ciepło. Im większy opór materiału, tym więcej ciepła generuje on przy przepływie prądu o danej wartości. Zrozumienie podstawowych zasad działania jest kluczowe do docenienia różnorodności i złożoności współczesnych elementów grzejnych.

Zasady działania: Opór i oporność

Kluczowym pojęciem w zrozumieniu działania elementu grzejnego jest oporność elektryczna, która jest miarą zdolności materiału do przeciwstawiania się przepływowi prądu elektrycznego. Materiały używane do produkcji elementów grzejnych charakteryzują się stosunkowo wysoką opornością. Opór elektryczny konkretnego elementu, wykonanego z danego materiału, opisuje prawo Pouilleta:

R = ρ * (ℓ / A)

Gdzie:

• R – opór elektryczny
• ρ – oporność właściwa materiału
• ℓ – długość elementu
• A – pole przekroju poprzecznego elementu

Z tego wzoru wynika, że opór elementu jest proporcjonalny do jego długości i oporności materiału, a odwrotnie proporcjonalny do jego pola przekroju poprzecznego. Normy ASTM i DIN definiują opór na metr długości drutu grzejnego (Ω/m), określając tolerancje dla różnych średnic drutów.

Gęstość mocy

Wydajność elementu grzejnego często charakteryzuje się gęstością mocy, która definiowana jest jako moc wyjściowa elementu (P) podzielona przez jego powierzchnię grzewczą (A):

Φ = P / A

Gęstość mocy (Φ), wyrażana najczęściej w watach na milimetr kwadratowy (W/mm²) lub watach na cal kwadratowy (W/in²), jest miarą strumienia ciepła. Elementy o niskiej gęstości mocy są zazwyczaj droższe, ale cechują się dłuższą żywotnością niż elementy o wysokiej gęstości mocy. Wyższa gęstość mocy oznacza większe obciążenie materiału i szybsze zużycie.

Komponenty elementu grzejnego

Typowy element grzejny składa się z kilku kluczowych komponentów, które współpracują, aby efektywnie generować i rozprowadzać ciepło:

Grzałka oporowa

Grzałka oporowa to serce elementu grzejnego, odpowiedzialna za generowanie ciepła. Może przyjmować różne formy:

Drut oporowy

Drut oporowy to najczęściej stosowana forma grzałki. Jest to długi i cienki drut o okrągłym przekroju, wykonany z materiału o wysokiej oporności. Średnica drutu jest często mierzona za pomocą systemów miar, takich jak American Wire Gauge (AWG). Drut oporowy jest zwijany w spiralę, aby zwiększyć powierzchnię grzewczą w kompaktowej przestrzeni, jak widać w tosterach.

Taśma oporowa

Taśma oporowa powstaje przez spłaszczenie drutu oporowego, nadając mu prostokątny przekrój z zaokrąglonymi rogami. Taśmy są zazwyczaj szersze niż druty i mogą generować ciepło szybciej i taniej ze względu na większy stosunek powierzchni do objętości. Taśmy są często nawijane na kartę mikową lub umieszczane po jej stronie.

Spirala

Spiralą oporową jest drut oporowy zwinięty w kształt spirali. Spirale są nawijane bardzo ciasno, a następnie rozprężają się do nawet 10 razy swojej pierwotnej długości podczas użytkowania. Spirale klasyfikuje się według średnicy i skoku, czyli liczby zwojów na jednostkę długości.

Izolator

Izolatory elementów grzejnych służą do elektrycznej i termicznej izolacji grzałki oporowej od otoczenia i obcych obiektów. W przypadku elementów pracujących w temperaturach powyżej 600°C zazwyczaj stosuje się izolatory ceramiczne. Tlenek glinu, dwutlenek krzemu i tlenek magnezu to powszechnie stosowane związki w ceramicznych izolatorach elementów grzejnych. W niższych temperaturach stosuje się szerszą gamę materiałów.

Przewody doprowadzające

Przewody doprowadzające służą do podłączenia elementu grzejnego do źródła zasilania. Zazwyczaj wykonane są z materiałów przewodzących, takich jak miedź, które nie mają tak wysokiej odporności na utlenianie jak aktywny materiał oporowy.

Zaciski

Zaciski elementów grzejnych służą do odizolowania aktywnego materiału oporowego od przewodów. Zaciski są zaprojektowane tak, aby miały niższy opór niż materiał aktywny, dzięki niższej oporności i/lub większej średnicy. Mogą również charakteryzować się niższą odpornością na utlenianie niż materiał aktywny.

Rodzaje elementów grzejnych

Elementy grzejne można sklasyfikować na kilka sposobów, najczęściej wyróżnia się trzy główne typy konstrukcji:

Zawieszone

W konstrukcji zawieszonej grzałka oporowa jest przymocowana w dwóch lub więcej punktach do izolatora, zazwyczaj ceramicznego lub mikowego. Zawieszone grzałki oporowe mogą przenosić ciepło poprzez konwekcję i promieniowanie, ale nie przewodzenie, ponieważ są otoczone powietrzem. Znajdują zastosowanie w suszarkach do włosów i niektórych typach grzejników.

Zatopione

W zatopionym elemencie grzejnym grzałka oporowa jest całkowicie zamknięta w izolatorze. W tym przypadku ciepło może być przenoszone tylko poprzez przewodzenie do izolatora. Przykładem są elementy grzejne stosowane w grzejnikach elektrycznych olejowych.

Wsparte

Wsparte elementy grzejne stanowią połączenie konstrukcji zawieszonej i zatopionej. W tych zespołach grzałka oporowa może przenosić ciepło poprzez przewodzenie, konwekcję lub promieniowanie. Są to bardzo wszechstronne elementy, stosowane w wielu aplikacjach.

Rury (Calrods®)

Elementy rurowe, znane również pod nazwą handlową Calrods®, składają się z drobnej spirali drutu oporowego otoczonej izolatorem elektrycznym i metalową rurką ochronną. Izolacją jest zazwyczaj proszek tlenku magnezu, a rurka ochronna jest zazwyczaj wykonana ze stopu miedzi lub stali. Aby chronić higroskopijny izolator przed wilgocią, końce są zabezpieczone koralikami z materiału izolacyjnego, takiego jak ceramika lub guma silikonowa, lub kombinacją obu. Rura jest przeciągana przez matrycę, aby ścisnąć proszek i zmaksymalizować przewodzenie ciepła. Mogą to być proste pręty (jak w tosterach) lub wygięte w kształt, aby objąć ogrzewaną powierzchnię (jak w kuchenkach elektrycznych, piekarnikach i ekspresach do kawy).

Elementy drukowane sitodrukiem

Metalowo-ceramiczne ścieżki drukowane sitodrukiem na metalowych (zazwyczaj stalowych) płytach izolowanych ceramiką znalazły szerokie zastosowanie jako elementy w czajnikach i innych urządzeniach gospodarstwa domowego od połowy lat 90. XX wieku. Pozwalają na precyzyjne rozmieszczenie ciepła i szybką reakcję termiczną.

Elementy promiennikowe

Promiennikowe elementy grzejne (lampy grzejne) to lampy żarowe dużej mocy, które pracują z mniejszą niż maksymalna mocą, aby emitować głównie promieniowanie podczerwone zamiast światła widzialnego. Zazwyczaj znajdują się w promiennikowych grzejnikach przestrzeni i podgrzewaczach do żywności, przyjmując długą, rurową formę lub formę lampy reflektorowej R40. Styl lampy reflektorowej jest często barwiony na czerwono, aby zminimalizować wytwarzane światło widzialne; forma rurowa występuje w różnych formatach:

• Złocone – lampy kwarcowe HeLeN na podczerwień, pierwotnie opatentowane i produkowane przez firmę Philips. Wewnątrz osadzona jest złota dichroiczna warstwa, która redukuje światło widzialne i przepuszcza większość krótkich i średnich fal podczerwieni. Te rurowe lampy kwarcowe są przeznaczone do zastosowań innych niż oświetlenie.
• Pokryte rubinem – ta sama funkcja co lampy złocone, ale za ułamek ceny. Oślepiający blask widzialny jest znacznie wyższy niż w wariancie złotym.
• Przezroczyste – bez powłoki i stosowane głównie w procesach produkcyjnych.

Wyjmowane elementy z rdzeniem ceramicznym

Wyjmowane elementy z rdzeniem ceramicznym wykorzystują spiralny drut oporowy ze stopu, przewleczony przez jeden lub więcej cylindrycznych segmentów ceramicznych, aby uzyskać wymaganą długość (związaną z mocą wyjściową), z lub bez pręta centralnego. Ten typ elementu, wkładany do metalowej osłony lub rury uszczelnionej na jednym końcu, umożliwia wymianę lub naprawę bez przerywania procesu, zazwyczaj ogrzewania cieczy pod ciśnieniem.

Elementy z folii trawionej

Elementy z folii trawionej są zazwyczaj wykonane z tych samych stopów co elementy z drutu oporowego, ale są produkowane w procesie subtraktywnego fototrawienia, który rozpoczyna się od ciągłego arkusza folii metalowej, a kończy na złożonym wzorze oporowym. Elementy te są powszechnie stosowane w precyzyjnych zastosowaniach grzewczych, takich jak diagnostyka medyczna i przemysł lotniczy. Umożliwiają bardzo precyzyjne sterowanie temperaturą i rozkładem ciepła.

Polimerowe elementy grzejne PTC

Polimerowe elementy grzejne PTC (o dodatnim współczynniku temperaturowym) wykonane z przewodzących gum PTC charakteryzują się wykładniczym wzrostem oporności wraz ze wzrostem temperatury. Taki grzejnik wytwarza dużą moc, gdy jest zimny, i szybko nagrzewa się do stałej temperatury. Ze względu na wykładniczo rosnącą oporność, grzejnik nigdy nie może nagrzać się do temperatury wyższej niż ta temperatura. Powyżej tej temperatury guma działa jak izolator elektryczny. Temperaturę można wybrać podczas produkcji gumy. Typowe temperatury wynoszą od 0 do 80 °C. Jest to punktowo samoregulujący się i samoczynnie ograniczający się grzejnik. Samoregulujący się oznacza, że każdy punkt grzejnika niezależnie utrzymuje stałą temperaturę bez potrzeby stosowania elektroniki regulacyjnej. Samoczynnie ograniczający się oznacza, że grzejnik nigdy nie może przekroczyć określonej temperatury w żadnym punkcie i nie wymaga zabezpieczenia przed przegrzaniem.

Grzejniki grubowarstwowe

Grzejniki grubowarstwowe to rodzaj grzejnika oporowego, który można drukować na cienkim podłożu. Grzejniki grubowarstwowe wykazują różne zalety w porównaniu z konwencjonalnymi elementami oporowymi w osłonie metalowej. Ogólnie rzecz biorąc, elementy grubowarstwowe charakteryzują się niskoprofilową formą, lepszą jednolitością temperatury, szybką odpowiedzią termiczną ze względu na niską masę termiczną, wysoką gęstością energii i szerokim zakresem kompatybilności napięcia. Zazwyczaj grzejniki grubowarstwowe są drukowane na płaskich podłożach, a także na rurach w różnych wzorach grzejnych. Grzejniki te mogą osiągać gęstość mocy do 100 W/cm² w zależności od warunków wymiany ciepła. Wzory grzejników grubowarstwowych można w dużym stopniu dostosować w zależności od oporności powierzchniowej drukowanej pasty rezystorowej. Grzejniki te można drukować na różnych podłożach, w tym metalowych, ceramicznych, szklanych i polimerowych, przy użyciu past grubowarstwowych z dodatkiem metalu lub stopu. Najczęściej stosowanymi podłożami do drukowania grzejników grubowarstwowych są aluminium 6061-T6, stal nierdzewna oraz arkusze miki muskowitowej lub flogopitowej. Zastosowania i charakterystyki operacyjne tych grzejników różnią się znacznie w zależności od wybranych materiałów podłoża. Wynika to przede wszystkim z właściwości termicznych podłoży. Istnieje kilka konwencjonalnych zastosowań grzejników grubowarstwowych. Mogą być stosowane w płytach grillowych, gofrownicach, elektrycznym ogrzewaniu płyt kuchennych, nawilżaczach, czajnikach, urządzeniach do zgrzewania, podgrzewaczach wody, żelazkach i parownicach do ubrań, prostownicach do włosów, bojlerach, podgrzewanych stołach drukarek 3D, termicznych głowicach drukujących, pistoletach do kleju, laboratoryjnym sprzęcie grzewczym, suszarkach do ubrań, grzejnikach przypodłogowych, tacach grzewczych, wymiennikach ciepła, urządzeniach do odladzania i odparowywania szyb samochodowych, lusterek bocznych, odszraniania lodówek itp. W większości zastosowań wydajność termiczna i rozkład temperatury są dwoma kluczowymi parametrami projektowymi. Aby utrzymać jednolity rozkład temperatury na podłożu, projekt obwodu można zoptymalizować, zmieniając lokalną gęstość mocy obwodu rezystorowego. Zoptymalizowana konstrukcja grzejnika pomaga kontrolować moc grzewczą i modulować lokalne temperatury na podłożu grzejnika. W przypadkach, gdy istnieje zapotrzebowanie na dwie lub więcej stref grzewczych o różnej gęstości mocy na stosunkowo małej powierzchni, grzejnik grubowarstwowy można zaprojektować tak, aby uzyskać strefowy wzór grzewczy na pojedynczym podłożu. Grzejniki grubowarstwowe można w dużej mierze scharakteryzować w dwóch podkategoriach – materiałów o ujemnym współczynniku temperaturowym (NTC) i dodatnim współczynniku temperaturowym (PTC) – w zależności od wpływu zmian temperatury na opór elementu. Grzejniki typu NTC charakteryzują się spadkiem oporu wraz ze wzrostem temperatury grzejnika, a tym samym mają wyższą moc w wyższych temperaturach przy danym napięciu wejściowym. Grzejniki PTC zachowują się w sposób odwrotny – wraz ze wzrostem oporu i zmniejszaniem mocy grzejnika w podwyższonych temperaturach. Ta charakterystyka grzejników PTC czyni je samoregulującymi się, ponieważ ich moc stabilizuje się w stałych temperaturach. Z drugiej strony, grzejniki typu NTC zazwyczaj wymagają termostatu lub termopary w celu kontrolowania rozbiegania się grzejnika. Grzejniki te są stosowane w aplikacjach, które wymagają szybkiego wzrostu temperatury grzejnika do zadanej wartości, ponieważ zazwyczaj działają szybciej niż grzejniki typu PTC.

Ciekłe

Elektrodowe kotły grzewcze wykorzystują przepływ prądu elektrycznego przez strumienie wody do wytwarzania pary. Napięcia robocze wynoszą zazwyczaj od 240 do 600 woltów, jednofazowe lub trójfazowe prądu przemiennego.

Laserowe

Grzejniki laserowe to elementy grzejne stosowane do osiągania bardzo wysokich temperatur w specjalistycznych zastosowaniach przemysłowych i naukowych.

Materiały stosowane w elementach grzejnych

Materiały stosowane do produkcji elementów grzejnych muszą charakteryzować się wysoką opornością, odpornością na wysokie temperatury i utlenianie. Do najczęściej stosowanych materiałów należą:

• Stopy niklowo-chromowe (Ni-Cr): Znane z doskonałej odporności na korozję i wysoką temperaturę, często stosowane w tosterach, suszarkach do włosów i grzejnikach przemysłowych.
• Stopy żelazowo-chromowo-aluminiowe (Fe-Cr-Al): Bardziej ekonomiczne niż Ni-Cr, oferują dobrą odporność na utlenianie w wysokich temperaturach, stosowane w piekarnikach przemysłowych i domowych.
• Stopy miedzi i niklu (Cu-Ni): Stosowane w aplikacjach o niższych temperaturach, gdzie wymagana jest precyzyjna kontrola temperatury.
• Węglik krzemu (SiC): Ceramiczny materiał o bardzo wysokiej oporności i odporności na ekstremalne temperatury, używany w piecach przemysłowych i aplikacjach wysokotemperaturowych.
• Molibden (Mo): Metal o bardzo wysokiej temperaturze topnienia, stosowany w specjalistycznych piecach próżniowych i wysokotemperaturowych aplikacjach.

Zastosowania elementów grzejnych

Elementy grzejne znajdują szerokie zastosowanie w różnych sektorach:

Urządzenia gospodarstwa domowego

Powszechne urządzenia domowe, takie jak piekarniki, tostery, kuchenki elektryczne, podgrzewacze wody i grzejniki przestrzeni, wykorzystują elementy grzejne do wytwarzania ciepła niezbędnego do ich działania. Od prostych tosterów po zaawansowane piekarniki konwekcyjne, elementy grzejne są wszechobecne w naszych kuchniach i domach.

Procesy przemysłowe

W przemyśle elementy grzejne są integralną częścią procesów, takich jak wytapianie metali, formowanie plastiku i reakcje chemiczne, które wymagają kontrolowanej temperatury. Od ogrzewania dużych pieców przemysłowych po precyzyjne systemy kontroli temperatury w laboratoriach chemicznych, elementy grzejne są niezbędne w wielu gałęziach przemysłu.

Instrumenty naukowe

Laboratoria wykorzystują elementy grzejne w różnym sprzęcie, w tym inkubatorach, piecach i instrumentach analitycznych. Precyzyjna kontrola temperatury, jaką oferują elementy grzejne, jest kluczowa dla eksperymentów naukowych i badań.

Przemysł motoryzacyjny

Elementy grzejne są wykorzystywane w pojazdach do zastosowań takich jak ogrzewane fotele, odmrażacze tylnej szyby i podgrzewacze bloków silnika. Zapewniają komfort i bezpieczeństwo jazdy w chłodne dni.

Cykl życia elementu grzejnego

Żywotność elementu grzejnego określa, jak długo ma on działać w danym zastosowaniu. Zazwyczaj elementy grzejne w urządzeniach gospodarstwa domowego są oceniane na od 500 do 5000 godzin użytkowania, w zależności od rodzaju produktu i sposobu jego użytkowania. Cieńszy drut lub taśma zawsze będą miały krótszą żywotność niż grubsze przy tej samej temperaturze. Standardowe testy żywotności materiałów oporowych opisuje ASTM International. Przyspieszone testy żywotności stopów Ni-Cr(Fe) i Fe-Cr-Al przeznaczonych do ogrzewania elektrycznego służą do pomiaru cyklicznej odporności materiałów na utlenianie.

Bezpieczeństwo

Ogólne wymagania bezpieczeństwa dla elementów grzejnych stosowanych w urządzeniach gospodarstwa domowego określa Międzynarodowa Komisja Elektrotechniczna (IEC). Norma określa limity parametrów, takich jak wytrzymałość izolacji, droga upływu i prąd upływu. Określa również tolerancje dotyczące mocy znamionowej elementu grzejnego.

Co się dzieje, gdy element grzejny przestaje działać?

Awaria elementu grzejnego może znacząco wpłynąć na komfort cieplny w Twoim domu, szczególnie w systemach HVAC. Objawy awarii mogą być różne:

Objawy uszkodzonego elementu grzejnego

• Niewystarczające ogrzewanie: Najbardziej oczywistym objawem jest spadek wydajności ogrzewania. Powietrze wydobywające się z nawiewów jest chłodniejsze niż zwykle, a temperatura w pomieszczeniach trudniej osiąga ustawioną wartość.
• Długi czas nagrzewania: System grzewczy działa dłużej niż zwykle, aby osiągnąć zadaną temperaturę.
• Całkowity brak ogrzewania: W skrajnych przypadkach, element grzejny może przestać działać całkowicie, co skutkuje brakiem ciepła.
• Wyłączanie się systemu: Uszkodzony element grzejny może powodować wyłączanie się systemu grzewczego z powodu przegrzania lub przeciążenia.
• Nieprzyjemne zapachy: Czasami uszkodzeniu elementu grzejnego towarzyszy zapach spalenizny.

Przyczyny awarii elementu grzejnego

Kilka czynników może przyczynić się do przedwczesnego zużycia elementu grzejnego:

• Wadliwe okablowanie: Problemy z okablowaniem mogą prowadzić do niedostatecznego zasilania elementu grzejnego, powodując jego przegrzanie i przepalenie.
• Korozja: Korozja, choć początkowo niegroźna, może z czasem prowadzić do powstawania mikropęknięć, które osłabiają strukturę materiału i przyspieszają awarię.
• Przeciążenie systemu: Ustawianie termostatu na zbyt wysoką temperaturę zmusza system grzewczy do intensywnej pracy, co zwiększa obciążenie elementu grzejnego i skraca jego żywotność.
• Zużycie eksploatacyjne: Jak każdy komponent, element grzejny ulega naturalnemu zużyciu w trakcie eksploatacji. Po pewnym czasie, w wyniku cykli nagrzewania i chłodzenia, materiał może ulec osłabieniu i przepaleniu.

Koszt wymiany elementu grzejnego

Koszt wymiany elementu grzejnego może się różnić w zależności od kilku czynników, takich jak:

• Rodzaj i moc systemu grzewczego.
• Marka i model urządzenia.
• Rodzaj elementu grzejnego.
• Koszty robocizny.

Ceny samych elementów grzejnych zazwyczaj zaczynają się od około 100 złotych, ale mogą sięgać 300 złotych i więcej. Do tego należy doliczyć koszty usługi wymiany. Zawsze warto skonsultować się z profesjonalnym technikiem HVAC, aby uzyskać dokładną wycenę i pewność prawidłowej wymiany.

Kiedy wezwać specjalistę HVAC?

Jeśli zauważysz jakiekolwiek niepokojące objawy związane z działaniem Twojego systemu grzewczego, nie zwlekaj z wezwaniem specjalisty HVAC. Samodzielna naprawa elementów grzejnych może być niebezpieczna i prowadzić do dalszych uszkodzeń. Profesjonalny technik szybko zdiagnozuje problem, wymieni uszkodzony element i przywróci sprawność Twojemu systemowi grzewczemu, zapewniając komfort i bezpieczeństwo w Twoim domu.

Często zadawane pytania (FAQ)

Jak sprawdzić, czy element grzejny w piecu jest uszkodzony?

Najprostszym sposobem jest sprawdzenie temperatury powietrza wydobywającego się z nawiewów. Jeśli powietrze jest chłodne lub letnie, pomimo ustawienia termostatu na ogrzewanie, element grzejny prawdopodobnie jest uszkodzony. Jednak ze względów bezpieczeństwa, nie zaleca się samodzielnego diagnozowania problemów z elementami grzejnymi. Zawsze skonsultuj się z wykwalifikowanym technikiem HVAC.

Co powoduje przepalenie elementu grzejnego?

Najczęstsze przyczyny to wadliwe okablowanie, korozja, przeciążenie systemu (ustawianie zbyt wysokiej temperatury) oraz naturalne zużycie eksploatacyjne.

Czy mogę samodzielnie wymienić element grzejny?

Nie zaleca się samodzielnej wymiany elementu grzejnego. Prace te powinny być wykonywane przez wykwalifikowanego technika HVAC, który posiada odpowiednią wiedzę i narzędzia, aby bezpiecznie i prawidłowo przeprowadzić wymianę.

Jak długo wytrzymuje element grzejny?

Żywotność elementu grzejnego zależy od wielu czynników, takich jak rodzaj elementu, jakość materiałów, warunki pracy i sposób użytkowania. W urządzeniach domowych zazwyczaj wynosi od 500 do 5000 godzin pracy.

Jak dbać o element grzejny, aby przedłużyć jego żywotność?

Aby przedłużyć żywotność elementu grzejnego, należy unikać przeciążania systemu (nie ustawiać termostatu na zbyt wysoką temperaturę), dbać o regularne przeglądy i konserwację systemu HVAC przez specjalistę, oraz wymieniać filtry powietrza zgodnie z zaleceniami producenta.

Pamiętaj, że sprawny element grzejny to klucz do komfortu cieplnego w Twoim domu. Regularna konserwacja i szybka reakcja na pierwsze objawy awarii pozwolą Ci cieszyć się ciepłem i uniknąć kosztownych napraw.
