Kolory kabli elektrycznych: Co oznaczają i jak je identyfikować?

Kolory przewodów elektrycznych to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwo i funkcjonalność instalacji. Dzięki nim możemy szybko i łatwo zidentyfikować funkcję każdego przewodu, co jest kluczowe podczas prac konserwacyjnych, naprawczych, czy montażu nowego sprzętu. W tym artykule kompleksowo omówimy znaczenie kolorów kabli elektrycznych, obowiązujące normy oraz praktyczne wskazówki dotyczące ich identyfikacji i łączenia.

Co oznaczają kolory kabli elektrycznych?

Kolory izolacji przewodów elektrycznych stanowią swoisty kod, informujący o roli danego przewodu w instalacji. Standardowe oznaczenia kolorystyczne zostały wprowadzone, aby zapewnić jednoznaczność i ułatwić pracę elektrykom oraz użytkownikom. Dzięki nim, nawet w nieznanej instalacji, możemy z dużą dozą pewności określić, który przewód jest fazowy, neutralny, a który ochronny.

Dlaczego kolory kabli elektrycznych są tak istotne?

Prawidłowe oznaczenie kolorami przewodów elektrycznych ma fundamentalne znaczenie z kilku powodów:

• Bezpieczeństwo: Kolorystyka ułatwia identyfikację przewodów, minimalizując ryzyko porażenia prądem podczas prac elektrycznych. Uniknięcie pomyłek w połączeniach to podstawa bezpieczeństwa.
• Prawidłowe działanie instalacji: Właściwe podłączenie przewodów o odpowiednich funkcjach gwarantuje poprawne działanie wszystkich urządzeń i elementów instalacji elektrycznej. Błędy w połączeniach mogą prowadzić do uszkodzeń sprzętu, a nawet pożaru.
• Ułatwienie prac konserwacyjnych i naprawczych: Standardowe kolory przewodów znacznie przyspieszają i ułatwiają diagnozowanie problemów oraz przeprowadzanie napraw w instalacjach elektrycznych.
• Zgodność z normami: Stosowanie się do norm kolorystycznych jest wymogiem prawnym i gwarantuje, że instalacja elektryczna jest wykonana zgodnie z obowiązującymi standardami bezpieczeństwa.

Normy i oznaczenia kolorów przewodów elektrycznych

W Polsce, podobnie jak w większości krajów europejskich, obowiązuje norma PN-HD 308 S2:2007, która określa kolory izolacji przewodów elektrycznych. Norma ta jest zgodna z europejską normą HD 308 S2. Warto jednak pamiętać, że w starszych instalacjach, wykonanych przed rokiem 2007, a także w instalacjach wykonanych niestarannie lub samodzielnie przez osoby bez kwalifikacji, kolory przewodów mogą odbiegać od standardowych.

Kolory przewodów w instalacjach prądu zmiennego (AC)

W instalacjach prądu zmiennego, które są standardem w domach i budynkach, wyróżniamy kilka podstawowych rodzajów przewodów, oznaczonych różnymi kolorami:

Przewody fazowe (L)

Przewody fazowe odpowiadają za dostarczanie prądu elektrycznego do odbiorników. Ich kolor zależy od rodzaju instalacji:

• Instalacja jednofazowa: Zgodnie z normą, przewód fazowy powinien być koloru brązowego. Dopuszczalne są również kolory czarny i szary. W starszych instalacjach można spotkać przewody fazowe w kolorach: czerwonym, białym, fioletowym, pomarańczowym, różowym, zielonym lub żółtym. Nigdy nie powinien to być kolor niebieski ani żółto-zielony!
• Instalacja trójfazowa: W instalacjach trójfazowych, zgodnie z obecnymi normami, kolory przewodów fazowych są następujące:
  • L1 (pierwsza faza) - brązowy
  • L2 (druga faza) - czarny
  • L3 (trzecia faza) - szary

W starszych instalacjach trójfazowych kolory faz mogły być inne, np.: L1 - żółty, L2 - zielony, L3 - czerwony, lub L1 - pomarańczowy, L2 - zielony, L3 - czerwony. Dlatego zawsze należy zachować ostrożność i dokładnie identyfikować przewody przed rozpoczęciem pracy.

Przewód neutralny (N)

Przewód neutralny, często nazywany również zerowym, zawsze ma kolor niebieski. Jest to kolor jednoznacznie przypisany do tego przewodu. Jeśli brakuje przewodu w kolorze niebieskim, należy oznaczyć początek i koniec przewodu kolorem niebieskim, np. za pomocą taśmy izolacyjnej.

Przewód ochronny (PE)

Przewód ochronny, potocznie nazywany uziemieniem lub bolcem uziemiającym, jest zawsze oznaczony kolorem żółto-zielonym. Jest to kombinacja pasków żółtych i zielonych. Przewód ochronny ma kluczowe znaczenie dla bezpieczeństwa, ponieważ odprowadza prąd upływowy do ziemi w przypadku awarii, chroniąc przed porażeniem.

Przewody ochronno-neutralne (PEN)

W starszych instalacjach, szczególnie w systemie TN-C, można spotkać przewody ochronno-neutralne (PEN). Powinny one mieć izolację w kolorze żółto-zielonym z niebieską końcówką. W starszych instalacjach przewody PEN mogły mieć wyłącznie niebieską izolację. System TN-C jest obecnie rzadko stosowany w nowych instalacjach ze względu na kwestie bezpieczeństwa.

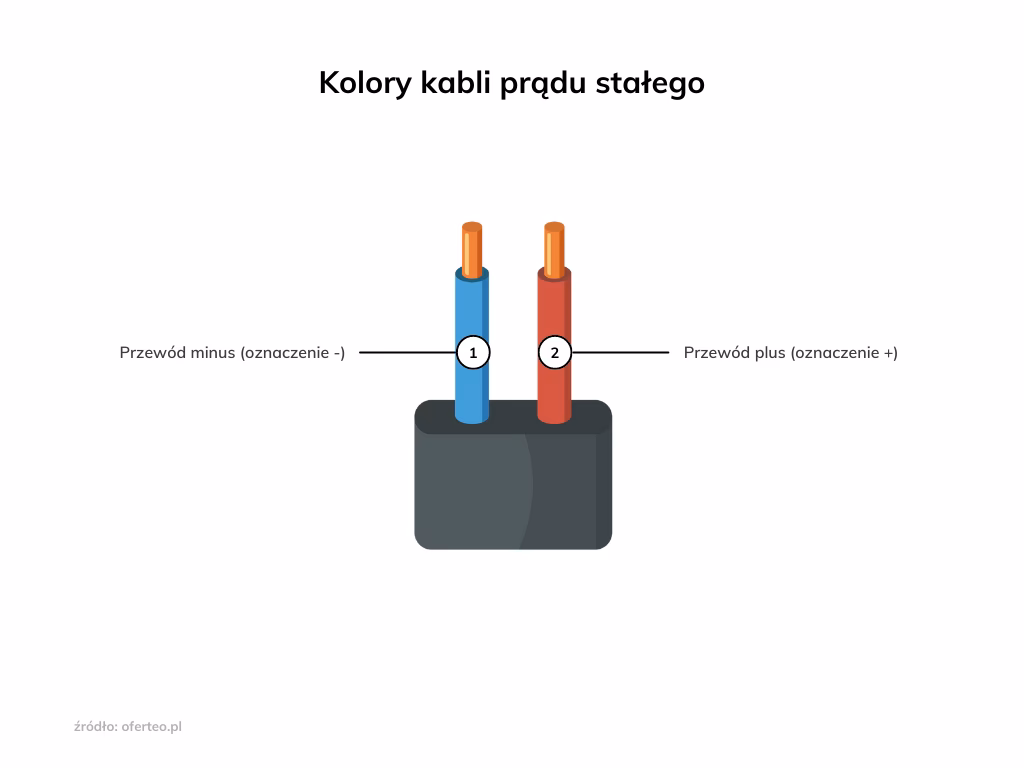

Kolory przewodów w instalacjach prądu stałego (DC)

W instalacjach i urządzeniach zasilanych prądem stałym (DC), np. w instalacjach fotowoltaicznych czy samochodowych, stosuje się inne oznaczenia kolorów kabli:

• Potencjał dodatni (+): Najczęściej oznaczany kolorem czerwonym.
• Potencjał ujemny (-): Najczęściej oznaczany kolorem czarnym lub niebieskim. W przypadku przewodów w jednym kolorze (zwykle czarnym), potencjał ujemny może być oznaczony przerywaną linią.
• Masa (GND): Do masy (GND) podłączany jest przewód ujemny - najczęściej czarny lub niebieski.

Co zrobić, gdy oznaczenia kolorów kabli są nieprawidłowe?

Niestety, nie zawsze instalacje elektryczne są wykonane zgodnie z normami. W starszych budynkach, instalacjach amatorskich lub po nieprofesjonalnych modyfikacjach, możemy spotkać się z sytuacją, gdy kolory przewodów nie odpowiadają standardom. W takim przypadku kluczowa jest ostrożność i dokładna identyfikacja przewodów przed rozpoczęciem jakichkolwiek prac.

Jeśli oznaczenia kolorów kabli są nieprawidłowe lub niejasne, należy:

• Dokładnie sprawdzić instalację: Jeśli to możliwe, należy prześledzić przebieg przewodów i spróbować zidentyfikować ich funkcje na podstawie schematów lub dokumentacji instalacji.
• Wykorzystać miernik elektryczny: Za pomocą miernika elektrycznego (multimetru) można sprawdzić, który przewód jest fazowy, neutralny, a który ochronny. Należy to jednak robić z zachowaniem maksymalnej ostrożności i przy wyłączonym zasilaniu, chyba że pomiar wymaga obecności napięcia (np. identyfikacja fazy).
• Oznaczyć przewody zastępczo: Jeśli kolory są nieprawidłowe, należy własnoręcznie oznaczyć przewody, używając np. taśmy izolacyjnej w odpowiednich kolorach, etykiet kablowych lub koszulek termokurczliwych. Dokumentacja wykonanych oznaczeń jest bardzo ważna dla przyszłych prac.
• Skonsultować się z elektrykiem: W przypadku wątpliwości lub braku pewności co do identyfikacji przewodów, najlepiej skonsultować się z wykwalifikowanym elektrykiem. Praca z elektrycznością bez odpowiedniej wiedzy i doświadczenia jest niebezpieczna.

Jak łączyć kable kolorami? Praktyczne wskazówki przy montażu oświetlenia

Podłączanie oświetlenia, takiego jak żyrandole czy lampy, często wymaga ingerencji w instalację elektryczną. Prawidłowe łączenie kabli zgodnie z kolorami jest kluczowe dla bezpieczeństwa i poprawnego działania oświetlenia.

Zanim rozpoczniesz pracę, bezwzględnie wyłącz zasilanie! Upewnij się, że prąd jest odcięty, np. za pomocą próbnika napięcia.

Podstawowe zasady łączenia kabli kolorami:

• Brązowy/Czarny/Szary (L) - Przewód fazowy: Łączymy z przewodem fazowym lampy (zazwyczaj oznaczonym symbolem L lub w kolorze brązowym/czarnym).
• Niebieski (N) - Przewód neutralny: Łączymy z przewodem neutralnym lampy (zazwyczaj oznaczonym symbolem N lub w kolorze niebieskim).
• Żółto-zielony (PE) - Przewód ochronny: Łączymy z przewodem ochronnym lampy (zazwyczaj oznaczonym symbolem PE lub żółto-zielonym). Jeśli lampa nie ma przewodu ochronnego (klasa II ochrony), przewód ochronny z instalacji należy zaizolować i nie podłączać. Nigdy nie pomijaj podłączenia przewodu ochronnego, jeśli lampa go posiada!

Przykłady łączenia żyrandoli:

Żyrandol 1-żarówkowy

Z żyrandola wychodzą dwa przewody. Jeden z nich (zazwyczaj brązowy lub czarny) łączymy z przewodem fazowym (brązowy/czarny/szary) z sufitu. Drugi przewód (zazwyczaj niebieski) łączymy z przewodem neutralnym (niebieski) z sufitu. Jeśli z sufitu wychodzi również przewód żółto-zielony (ochronny), należy go podłączyć do przewodu ochronnego żyrandola, o ile taki posiada. Jeśli żyrandol nie ma przewodu ochronnego, przewód ochronny z sufitu należy zaizolować.

Żyrandol 2-żarówkowy

Sposób podłączenia jest podobny jak w przypadku żyrandola 1-żarówkowego. Kable fazowe, neutralne i ochronne (jeśli występują) łączymy kolorami do odpowiednich przewodów z sufitu.

Żyrandol 3-żarówkowy (i więcej)

W przypadku żyrandoli wielożarówkowych, zazwyczaj z lampy wychodzi więcej przewodów. Przewody neutralne z lampy (niebieskie) łączymy razem i podłączamy do przewodu neutralnego (niebieskiego) z sufitu. Podobnie robimy z przewodami ochronnymi (żółto-zielonymi). Przewody fazowe (brązowe/czarne/szare) z lampy łączymy razem i podłączamy do przewodu fazowego (brązowego/czarnego/szarego) z sufitu, jeśli chcemy, aby wszystkie żarówki zapalały się jednocześnie. Jeśli chcemy podzielić oświetlenie na obwody (np. 2+1 żarówki zapalane oddzielnie), należy odpowiednio rozdzielić przewody fazowe z lampy i podłączyć je do oddzielnych przewodów fazowych z sufitu (jeśli instalacja na to pozwala - np. posiada dwa wyłączniki).

Pamiętaj! Jeśli nie masz pewności co do swoich umiejętności, zawsze lepiej skorzystać z pomocy wykwalifikowanego elektryka. Bezpieczeństwo jest najważniejsze!

Często zadawane pytania (FAQ)

Który kabel jest prądowy: niebieski czy brązowy?

Brązowy (lub czarny, szary) kabel jest przewodem fazowym, czyli "prądowym". Niebieski kabel to przewód neutralny, który nie przewodzi prądu roboczego, ale jest niezbędny do zamknięcia obwodu elektrycznego.

Jakie znaczenie mają kolory przewodów fazowych?

Kolory przewodów fazowych (brązowy, czarny, szary) w instalacjach trójfazowych pozwalają na identyfikację poszczególnych faz (L1, L2, L3). W instalacjach jednofazowych przewód fazowy jest zazwyczaj brązowy (lub czarny/szary).

Który to plus - N czy L?

W instalacjach prądu zmiennego (AC) nie mówimy o "plusie" i "minusie". Mamy przewód fazowy (L), który dostarcza napięcie, i przewód neutralny (N), który jest punktem odniesienia. W uproszczeniu, przewód fazowy odpowiada "plusowi", a neutralny "minusowi" w obwodzie prądu stałego (DC), ale to nie jest dokładne porównanie. W instalacjach prądu stałego (DC) czerwony przewód jest zazwyczaj oznaczony jako plus (+), a czarny lub niebieski jako minus (-).

Mamy nadzieję, że ten artykuł pomógł Ci zrozumieć znaczenie kolorów kabli elektrycznych i ułatwił bezpieczną pracę z instalacją elektryczną. Pamiętaj o bezpieczeństwie i w razie wątpliwości skonsultuj się ze specjalistą!
