Rozjazd kolejowy: Kluczowe elementy i ich funkcje

Rozjazdy kolejowe to niezbędne elementy infrastruktury kolejowej, umożliwiające pociągom zmianę toru jazdy. Bez nich, ruch kolejowy byłby ograniczony do jazdy po jednej linii prostej. Rozjazd, choć na pierwszy rzut oka może wydawać się prostą konstrukcją, w rzeczywistości jest złożonym systemem, składającym się z wielu precyzyjnie wykonanych i współpracujących ze sobą części. Zrozumienie budowy rozjazdu jest kluczowe dla każdego, kto interesuje się kolejnictwem, zarówno profesjonalnie, jak i hobbystycznie.

Główne Części Rozjazdu Kolejowego

Rozjazd kolejowy można podzielić na kilka głównych sekcji, z których każda pełni specyficzną funkcję. Poniżej przedstawiamy szczegółowy opis najważniejszych komponentów:

1. Zwrotnica

Zwrotnica to serce rozjazdu, element odpowiedzialny za kierowanie ruchem pociągu na właściwy tor. Składa się z:

• Iglic (iglic szynowych): Są to ruchome, zwężające się szyny, które fizycznie kierują koła pociągu na wybrany tor. Iglica przylega do szyny kierującej, tworząc płynne przejście dla kół. W rozjeździe typowo znajdują się dwie iglice, pracujące symetrycznie.
• Szyn Kierujących (opornic): Są to szyny stałe, do których przylegają iglice. Szyny kierujące wyznaczają główny tor jazdy i stanowią punkt odniesienia dla iglic.
• Płozy (ślizgowe płyty): Umieszczone pod iglicami i szynami kierującymi, umożliwiają ich ślizgowy ruch podczas przestawiania zwrotnicy. Zapewniają płynne i precyzyjne przesuwanie iglic.
• Łączniki (drągi wiązarowe): Łączą obie iglice ze sobą, zapewniając ich synchroniczny ruch. Dzięki łącznikom, iglice zawsze przestawiają się jednocześnie i w prawidłowej relacji do siebie.
• Napęd Zwrotnicowy: To mechanizm odpowiedzialny za fizyczne przestawianie iglic. Napędy mogą być ręczne (dźwignie, korby) lub elektryczne/elektrohydrauliczne (sterowane zdalnie z nastawni). Napęd zwrotnicowy jest kluczowy dla bezpieczeństwa i efektywności działania rozjazdu.

2. Krzyżownica

Krzyżownica to element rozjazdu, gdzie tory przecinają się. Umożliwia przejazd kół pociągu przez skrzyżowanie torów bez wykolejenia. Krzyżownica składa się z:

• Serce Krzyżownicy (dziób krzyżownicy): Jest to centralna, najbardziej narażona na zużycie część krzyżownicy, gdzie tory faktycznie się przecinają. Serce krzyżownicy musi być wykonane z bardzo wytrzymałego materiału, aby wytrzymać ciągłe obciążenia.
• Skrzydła Krzyżownicy: Prowadzą koła pociągu przez serce krzyżownicy, zapewniając płynne przejście. Skrzydła krzyżownicy stopniowo rozszerzają się, aby umożliwić kołom wjazd i wyjazd z serca krzyżownicy.
• Szyny Skrzydłowe (doprowadzające): To odcinki szyn prowadzące do skrzydeł krzyżownicy, ukierunkowujące koła w stronę serca krzyżownicy.
• Kierownice (odbojniki): Umieszczone naprzeciwko serca krzyżownicy, po wewnętrznej stronie toru. Kierownice zapobiegają wjechaniu kół na niewłaściwy tor podczas przejazdu przez krzyżownicę, kierując je prawidłowo przez serce krzyżownicy.

3. Szyny Prowadzące i Torowe

Oprócz specyficznych elementów zwrotnicy i krzyżownicy, rozjazd składa się również ze standardowych szyn prowadzących i torowych, które stanowią przedłużenie torów w kierunku rozjazdu i za nim. Są to:

• Szyny Proste i Łukowe: Dostosowane do geometrii rozjazdu, prowadzą tor w odpowiednim kierunku.
• Szyny Przejściowe: Odcinki szyn łączące różne typy szyn lub dostosowujące rozstaw szyn do specyfiki rozjazdu.

4. Podkłady i Mocowania

Wszystkie elementy rozjazdu, zarówno zwrotnica, krzyżownica jak i szyny, są osadzone na podkładach kolejowych. Podkłady mogą być drewniane, betonowe lub stalowe. Do podkładów szyny mocowane są za pomocą różnego rodzaju mocowań, takich jak:

• Przytwierdzenia Szynowe: Klipsy, śruby, łubki i inne elementy mocujące szyny do podkładów. Muszą zapewniać stabilność toru i wytrzymałość na obciążenia dynamiczne.
• Podkładki Podszynowe: Umieszczane pomiędzy szyną a podkładem, amortyzują drgania i rozkładają nacisk.

Tabela Porównawcza Części Rozjazdu

Najczęściej Zadawane Pytania (FAQ)

P: Jak często należy konserwować rozjazdy kolejowe?

O: Konserwacja rozjazdów kolejowych jest procesem ciągłym i regularnym. Częstotliwość konserwacji zależy od wielu czynników, takich jak natężenie ruchu, typ rozjazdu, warunki atmosferyczne i rodzaj nawierzchni. Regularne inspekcje, smarowanie ruchomych części, wymiana zużytych elementów oraz regulacja geometrii toru są kluczowe dla zapewnienia bezpieczeństwa i niezawodności rozjazdów.

P: Z jakich materiałów wykonuje się części rozjazdów kolejowych?

O: Części rozjazdów kolejowych wykonuje się z wysokiej jakości stali, często stali manganowej, szczególnie te elementy narażone na duże obciążenia i zużycie, jak serce krzyżownicy i iglice. Podkłady mogą być wykonane z drewna impregnowanego, betonu sprężonego lub stali. Mocowania szynowe również wykonuje się ze stali, a podkładki podszynowe z elastycznych materiałów, np. gumy lub tworzyw sztucznych.

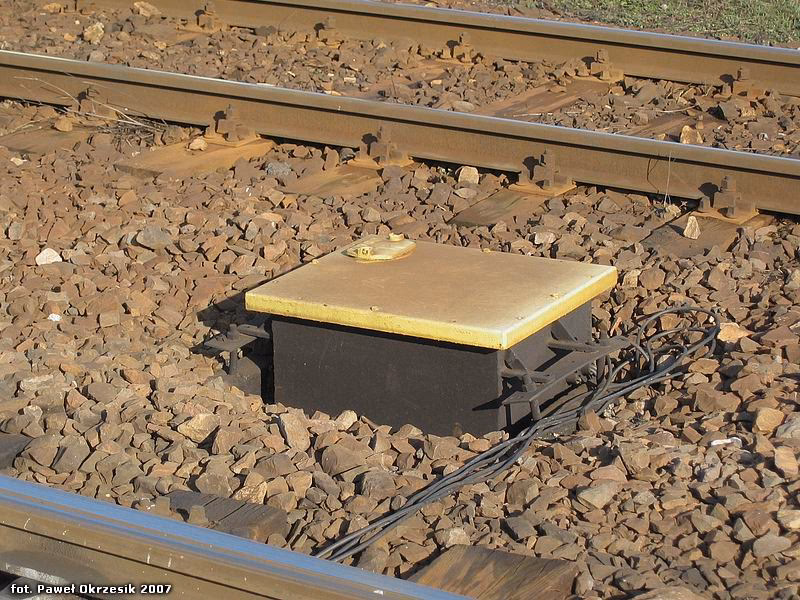

P: Jakie są rodzaje napędów zwrotnicowych?

O: Napędy zwrotnicowe można podzielić na ręczne i mechaniczne (automatyczne). Napędy ręczne wykorzystują dźwignie lub korby obsługiwane przez pracownika. Napędy mechaniczne, najczęściej elektryczne lub elektrohydrauliczne, są sterowane zdalnie z nastawni, co zwiększa efektywność i bezpieczeństwo ruchu kolejowego. Nowoczesne systemy często wykorzystują napędy elektromechaniczne, które charakteryzują się wysoką precyzją i niezawodnością.

P: Co to jest numer rozjazdu?

O: Numer rozjazdu, zwany również skosem rozjazdu, określa kąt odchylenia toru bocznego od toru głównego. Numer rozjazdu ma wpływ na prędkość, z jaką pociąg może przejechać przez rozjazd na tor boczny. Rozjazdy o niższych numerach (mniejszym kącie odchylenia) pozwalają na przejazd z większą prędkością. Numer rozjazdu jest ważnym parametrem projektowym, dobieranym w zależności od przeznaczenia i lokalizacji rozjazdu.

Rozjazdy kolejowe są niezwykle istotnym elementem systemu kolejowego. Ich prawidłowa konstrukcja, eksploatacja i konserwacja są kluczowe dla bezpieczeństwa i płynności ruchu pociągów. Zrozumienie budowy i funkcji poszczególnych części rozjazdu pozwala docenić złożoność i precyzję inżynierii kolejowej.
