Rozjazdy kolejowe to nieodłączny element infrastruktury szynowej, umożliwiający pociągom zmianę toru jazdy. Kluczową rolę w ich funkcjonowaniu odgrywają napędy zwrotnicowe i zamknięcia nastawcze. Te precyzyjne mechanizmy zapewniają bezpieczne i płynne przejazdy, kierując ruch pociągów po właściwych torach. W tym artykule przyjrzymy się bliżej różnym rodzajom napędów zwrotnicowych oraz zamknięć nastawczych, ich budowie, zasadom działania i zastosowaniu.
Rodzaje Napędów Zwrotnicowych
Napędy zwrotnicowe to urządzenia odpowiedzialne za przestawianie iglic zwrotnicy, umożliwiając tym samym zmianę kierunku jazdy pociągu. Wyróżnia się kilka podstawowych rodzajów napędów, różniących się konstrukcją i sposobem sterowania:
1. Napędy Zwrotnicowe Mechaniczne Ręczne
Napędy ręczne to najprostszy typ napędów, stosowany głównie na bocznicach i liniach o mniejszym natężeniu ruchu. Charakteryzują się prostotą konstrukcji i niezawodnością, jednak wymagają ręcznej obsługi przez pracownika kolei.
Głównym elementem napędu ręcznego jest dźwignia napędowa z przeciwwagą. Przestawienie dźwigni powoduje ruch cięgien napędowych, które z kolei przesuwają iglice zwrotnicy. Przeciwwaga zapewnia docisk iglic do opornic i utrzymuje zwrotnicę w nastawionym położeniu. Położenie przeciwwagi, oznaczone kolorami (biały i czarny), informuje o ustawieniu zwrotnicy (położenie zasadnicze lub zwrotne).
Napędy ręczne często wyposażone są we wskaźniki zwrotnicowe, które dodatkowo wizualnie potwierdzają położenie zwrotnicy. W przypadku konieczności zabezpieczenia zwrotnicy przed nieuprawnionym przestawieniem, stosuje się zamki trzpieniowe lub ryglowe.
2. Napędy Zwrotnicowe Mechaniczne Scentralizowane
Napędy mechaniczne scentralizowane stanowią bardziej zaawansowane rozwiązanie, umożliwiające sterowanie zwrotnicami z odległości, z nastawni. Były powszechnie stosowane na liniach głównych, obecnie są stopniowo wypierane przez napędy elektryczne.
Sterowanie odbywa się za pomocą dźwigni zwrotnicowych umieszczonych na ławie dźwigniowej w nastawni. Każda dźwignia odpowiada konkretnej zwrotnicy. Ruch dźwigni przenoszony jest na napęd zwrotnicowy za pomocą pędni – elastycznych cięgien. Pędnie biegną wzdłuż torów, a ich prawidłowe działanie zapewnia naprężacz, utrzymujący stałe naprężenie drutów pędnych.
Napędy mechaniczne scentralizowane, choć umożliwiają zdalne sterowanie, są bardziej skomplikowane w instalacji i utrzymaniu niż napędy ręczne. Wymagają regularnej konserwacji pędni i naprężaczy, aby zapewnić niezawodne działanie.
3. Napędy Zwrotnicowe Automatyczne Elektryczne
Napędy elektryczne to najnowocześniejszy i najczęściej stosowany typ napędów zwrotnicowych, szczególnie na liniach o dużym natężeniu ruchu i wysokich prędkościach. Charakteryzują się szybkością działania, precyzją i możliwością zdalnego sterowania z pulpitu nastawczego lub komputera.
Napęd elektryczny składa się z silnika elektrycznego, przekładni, sprzęgła oraz zespołu urządzeń kontrolnych. Silnik elektryczny, sterowany sygnałami z nastawni, poprzez przekładnię i cięgna napędowe, przestawia iglice zwrotnicy. Zespół urządzeń kontrolnych monitoruje położenie iglic i docisk do opornic, zapewniając bezpieczeństwo ruchu.
Napędy elektryczne mogą być rozpruwalne lub nierozpruwalne. Napędy rozpruwalne, w przypadku nieprawidłowego ustawienia zwrotnicy i najazdu pociągu od strony krzyżownicy, ulegają przestawieniu bez uszkodzenia. Napędy nierozpruwalne charakteryzują się większą siłą docisku iglic i są stosowane tam, gdzie wymagana jest wyższa niezawodność i bezpieczeństwo, szczególnie przy dużych prędkościach.
W nowoczesnych rozwiązaniach, zwłaszcza na liniach dużych prędkości, stosuje się rozjazdy wielonapędowe, gdzie kilka napędów elektrycznych działa równocześnie, zapewniając precyzyjne i pewne przestawienie długich i ciężkich iglic.
Rodzaje Zamknięć Nastawczych
Zamknięcia nastawcze to kluczowe elementy mechanizmów zwrotnicowych, zapewniające prawidłowe przyleganie iglicy do opornicy i uniemożliwiające samoczynne odsunięcie się iglicy pod wpływem przejeżdżającego pociągu. Wyróżnia się dwa podstawowe rodzaje zamknięć nastawczych:
1. Zamknięcia Nastawcze Suwakowe
Zamknięcia suwakowe są szeroko stosowane w rozjazdach z szynami typu S49 i UIC 60. Składają się z prowadnicy, klamry i suwaka. Klamry połączone są z iglicami, a suwak – z cięgnem napędu zwrotnicowego.
Podczas przestawiania zwrotnicy, ruch cięgna napędowego przesuwa suwak, który poprzez klamry, powoduje ruch iglic. W końcowym położeniu, ząbek klamry zaklinowuje się w wycięciu suwaka, blokując iglicę w dociśniętej pozycji. Zamknięcie suwakowe zapewnia pewne i stabilne przyleganie iglicy do opornicy.
2. Zamknięcia Nastawcze Hakowe
Zamknięcia hakowe są starszym typem zamknięć, stosowanym głównie w rozjazdach z szynami typu S42. Składają się z haków, opórek i łapek iglicowych. Hak połączony jest z cięgnem napędowym, opórka przymocowana do szyny, a łapka iglicowa – do iglicy.
Podczas przestawiania zwrotnicy, ruch cięgna napędowego obraca hak, który obejmuje opórkę, blokując iglicę w dociśniętej pozycji. Zamknięcia hakowe, choć starsze, również zapewniają skuteczne zabezpieczenie iglic przed samoczynnym odsunięciem.
Inne Rodzaje Zamknięć i Zabezpieczeń
Oprócz zamknięć nastawczych suwakowych i hakowych, w systemach kolejowych stosuje się również inne rozwiązania zabezpieczające i kontrolujące pracę zwrotnic:
Zamki Trzpieniowe i Ryglowe
Zamki trzpieniowe i ryglowe to dodatkowe mechaniczne zabezpieczenia, stosowane w sytuacjach awaryjnych lub w rozjazdach torów bocznych bez zamknięć nastawczych. Zamki te ręcznie blokują iglice w określonym położeniu, uniemożliwiając ich przestawienie. Zamki ryglowe, w przeciwieństwie do trzpieniowych, zamykają obie iglice jednocześnie.
Kontrola Położenia Iglic i Blokada Zwrotnicy
W napędach elektrycznych stosuje się zaawansowane systemy kontroli położenia iglic, które monitorują prawidłowe ustawienie i docisk iglic. W przypadku wykrycia nieprawidłowości, system może zablokować zwrotnicę i uniemożliwić ruch pociągów, zwiększając poziom bezpieczeństwa.
Stabilizatory Iglic
Stabilizatory iglic to mechanizmy stosowane w rozjazdach na liniach dużych prędkości. Ich zadaniem jest dodatkowe dociskanie iglicy do opornicy i odciąganie iglicy odsuniętej, zapobiegając odkształceniom iglic i zapewniając stabilność toru przy dużych prędkościach.
Podsumowanie
Napędy zwrotnicowe i zamknięcia nastawcze to niezbędne elementy każdego rozjazdu kolejowego. Wybór odpowiedniego rodzaju napędu i zamknięcia zależy od wielu czynników, takich jak natężenie ruchu, prędkość pociągów, typ linii kolejowej i wymagania bezpieczeństwa. Dzięki ciągłemu rozwojowi technologii, systemy napędów i zamknięć zwrotnicowych stają się coraz bardziej niezawodne, precyzyjne i bezpieczne, przyczyniając się do sprawnego i bezpiecznego funkcjonowania transportu kolejowego.
Pytania i Odpowiedzi (FAQ)
P: Jakie są podstawowe rodzaje napędów zwrotnicowych?
O: Podstawowe rodzaje napędów to: mechaniczne ręczne, mechaniczne scentralizowane i automatyczne elektryczne.
P: Co to są zamknięcia nastawcze i jaką pełnią funkcję?
O: Zamknięcia nastawcze to mechanizmy zapewniające prawidłowe przyleganie iglicy do opornicy i uniemożliwiające jej samoczynne odsunięcie pod wpływem przejeżdżającego pociągu. Wyróżnia się zamknięcia suwakowe i hakowe.
P: Co to jest rozprucie zwrotnicy?
O: Rozprucie zwrotnicy to sytuacja, w której pociąg, jadąc od strony krzyżownicy na źle ustawioną zwrotnicę, przestawia iglice obrzeżami kół. Napędy rozpruwalne są tak skonstruowane, aby nie uległy uszkodzeniu podczas rozprucia.
P: Gdzie stosuje się ogrzewanie rozjazdów?

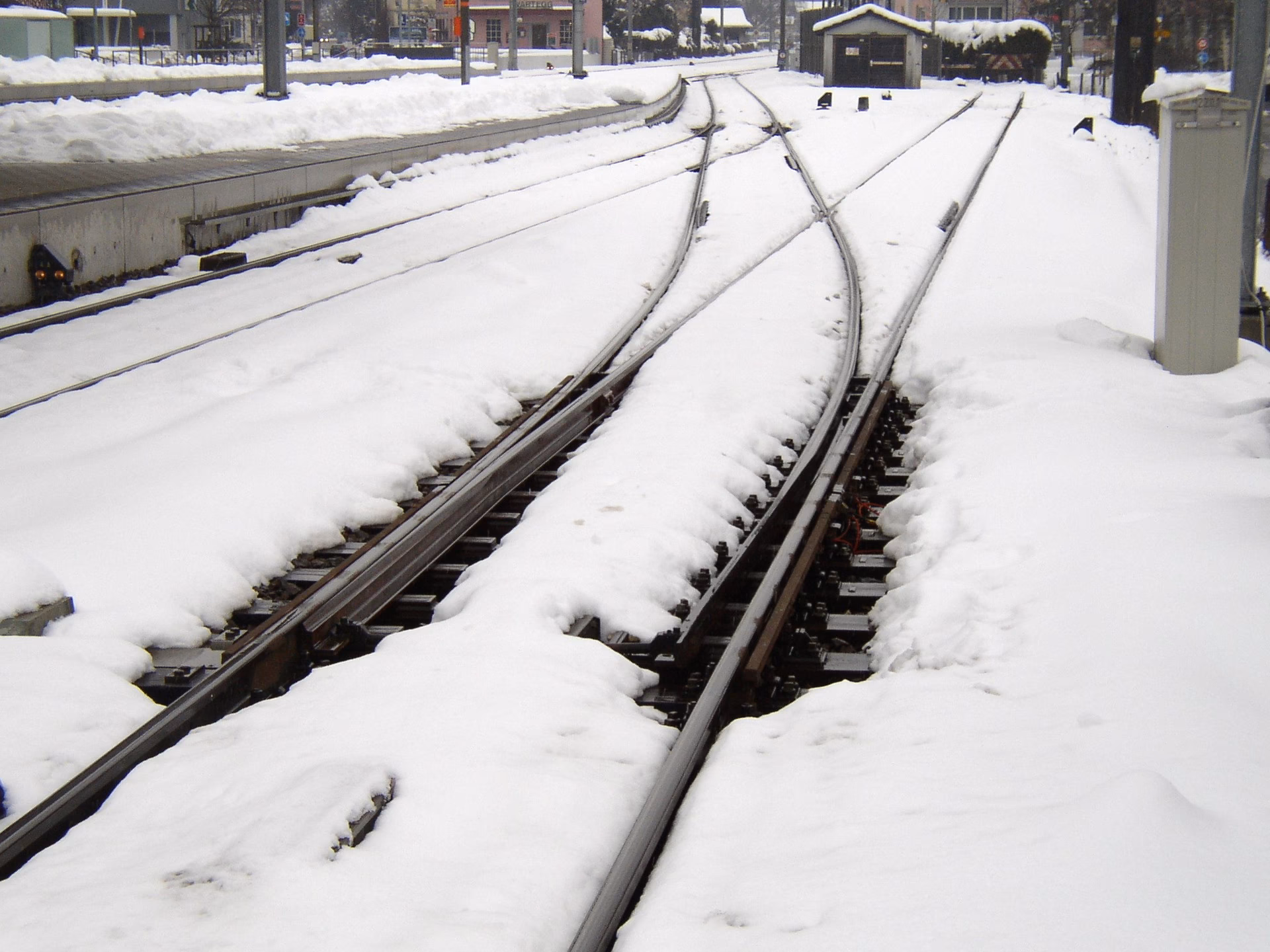

O: Ogrzewanie rozjazdów stosuje się głównie na torach głównych, aby zapobiec zamarzaniu i blokowaniu mechanizmów zwrotnicowych przez śnieg i lód w niskich temperaturach.
P: Co to są wskaźniki zwrotnicowe?
O: Wskaźniki zwrotnicowe to urządzenia wizualnie informujące o położeniu zwrotnicy (kierunku przejazdu). Stosowane są głównie przy napędach mechanicznych ręcznych i scentralizowanych.
