W dzisiejszym świecie automatyzacji i precyzyjnej kontroli przepływów, zawory elektromagnetyczne odgrywają kluczową rolę. Są to wszechstronne urządzenia, które umożliwiają zdalne sterowanie przepływem cieczy i gazów w szerokim spektrum zastosowań. W tym artykule przyjrzymy się bliżej zaworom elektromagnetycznym Burkert, ich zasadzie działania, różnym typom, zastosowaniom oraz praktycznym aspektom, takim jak rozwiązywanie problemów i konserwacja.
- Czym jest zawór elektromagnetyczny?
- Jak działa zawór elektromagnetyczny?
- Dlaczego stosuje się zawory elektromagnetyczne?
- Gdzie stosuje się zawory elektromagnetyczne?
- Zawory elektromagnetyczne NAMUR
- Typowe problemy z zaworami elektromagnetycznymi i ich rozwiązania
- Ręczne resetowanie zaworów elektromagnetycznych
- Wymiana zaworów elektromagnetycznych i kryteria doboru
- Gdzie kupić zawory elektromagnetyczne Burkert?
- Często zadawane pytania (FAQ)
- Podsumowanie
Czym jest zawór elektromagnetyczny?
Zawór elektromagnetyczny, znany również jako zawór solenoidowy, to elektromechaniczne urządzenie sterujące przepływem cieczy lub gazu. Składa się z dwóch głównych elementów: elektromagnesu (solenoidu) i zaworu. Elektromagnes generuje pole magnetyczne po przyłożeniu napięcia elektrycznego, co powoduje ruch elementu wykonawczego, który z kolei otwiera lub zamyka zawór, regulując przepływ medium.

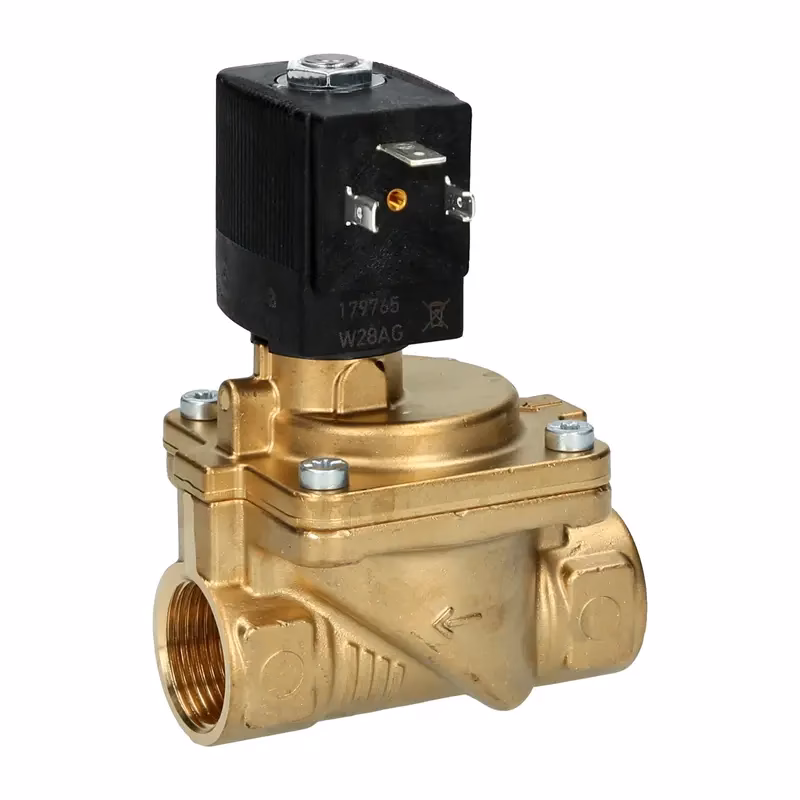

Jak działa zawór elektromagnetyczny?
Zasada działania zaworu elektromagnetycznego opiera się na wykorzystaniu siły elektromagnetycznej. Kluczowymi elementami są cewka, rdzeń (tłoczek) i korpus zaworu. W uproszczeniu, gdy prąd elektryczny przepływa przez cewkę, generowane jest pole magnetyczne. To pole magnetyczne przyciąga lub odpycha rdzeń, który jest ruchomym elementem wewnątrz cewki. Ruch rdzenia jest następnie wykorzystywany do otwierania lub zamykania przepływu w korpusie zaworu.
Wyróżniamy dwa główne typy zaworów elektromagnetycznych ze względu na ich zasadę działania:
- Zawory elektromagnetyczne bezpośredniego działania (bezpośredniego sterowania): W tych zaworach rdzeń elektromagnesu bezpośrednio otwiera lub zamyka główne gniazdo zaworu, czyli jedyną drogę przepływu. Są one stosowane w systemach o mniejszych przepływach lub przy niskiej różnicy ciśnień na zaworze.
- Zawory elektromagnetyczne pośredniego działania (sterowane pilotem): Są to bardziej powszechne zawory, które wykorzystują ciśnienie linii systemowej do otwierania i zamykania głównego gniazda w korpusie zaworu. Elektromagnes steruje tutaj mniejszym zaworem pilotowym, który kontroluje ciśnienie w komorze sterującej, co z kolei wpływa na ruch głównego elementu zamykającego.
W zaworach normalnie zamkniętych (NC), sprężyna dociska rdzeń do gniazda, blokując przepływ. Po zasileniu cewki, pole magnetyczne pokonuje siłę sprężyny, podnosi rdzeń i umożliwia przepływ. W zaworach normalnie otwartych (NO), sytuacja jest odwrotna - zasilenie cewki powoduje zamknięcie przepływu.
Dlaczego stosuje się zawory elektromagnetyczne?
Zawory elektromagnetyczne są szeroko stosowane ze względu na szereg zalet, które czynią je idealnymi do wielu zastosowań związanych z kontrolą przepływu:
- Szybkie i bezpieczne przełączanie: Zawory elektromagnetyczne charakteryzują się szybkim czasem reakcji, co jest kluczowe w aplikacjach wymagających precyzyjnej i dynamicznej kontroli.
- Długa żywotność i wysoka niezawodność: Solidna konstrukcja i prosta zasada działania przekładają się na długą żywotność i minimalizują ryzyko awarii.
- Zdalne sterowanie: Sterowanie elektryczne umożliwia łatwą integrację z systemami automatyki i zdalne sterowanie zaworami z centralnego punktu.
- Niskie zużycie energii sterującej: W porównaniu do zaworów sterowanych pneumatycznie lub hydraulicznie, zawory elektromagnetyczne wymagają znacznie mniej energii do sterowania.
- Kompaktowa konstrukcja: Zawory elektromagnetyczne są zazwyczaj kompaktowe i łatwe w instalacji, nawet w ograniczonych przestrzeniach.
Gdzie stosuje się zawory elektromagnetyczne?
Zastosowania zaworów elektromagnetycznych są niezwykle różnorodne i obejmują szeroki zakres sektorów przemysłu i życia codziennego. Oto kilka przykładów:
- Zaopatrzenie w wodę i gospodarka wodno-ściekowa: Sterowanie przepływem wody pitnej, oczyszczanie ścieków, systemy nawadniania.
- Inżynieria maszyn i urządzeń: Układy chłodzenia, smarowania, dozowania, sprężarki, systemy paliwowe.
- Technika budowlana: Duże systemy grzewcze, klimatyzacja, systemy bezpieczeństwa (ochrona przeciwpożarowa, ochrona sieci wodociągowych).
- Przemysł chemiczny i farmaceutyczny: Kontrola procesów, dozowanie substancji, chromatografia gazowa, instrumenty do analizy krwi.
- Przemysł spożywczy i napojów: Sterowanie procesami produkcyjnymi, dozowanie składników, systemy czyszczenia.
- Automatyka przemysłowa: Ogólne sterowanie włącz/wyłącz, pętle sterowania w zakładach, systemy sterowania procesami.
- Urządzenia OEM (Original Equipment Manufacturer): Szeroki zakres aplikacji wbudowanych w urządzenia producentów oryginalnego sprzętu.
Zawory Burkert znajdują zastosowanie praktycznie w każdej branży. Od robotów spawalniczych po stacje uzdatniania wody, od odpylania w górnictwie po regulację ciśnienia w kabinach samolotów – z zaworami Burkert, jako niezawodnym elementem systemu, wszystko jest możliwe.
Zawory elektromagnetyczne NAMUR
NAMUR to akronim od Normen-Arbeitsgemeinschaft für Mess- und Regeltechnik in der Chemischen Industrie, co w tłumaczeniu oznacza Stowarzyszenie Użytkowników Technologii Automatyzacji w Przemyśle Procesowym. Standard NAMUR definiuje standardowe interfejsy dla montażu napędów, co ma na celu obniżenie kosztów produkcji i instalacji zaworów elektromagnetycznych. Zawory elektromagnetyczne NAMUR charakteryzują się standaryzowanymi wymiarami i połączeniami, co ułatwia ich wymianę i integrację z różnymi typami napędów pneumatycznych.
Firma Bürkert oferuje szeroki wybór zaworów elektromagnetycznych NAMUR, spełniających te standardy, co zapewnia kompatybilność i łatwość integracji w systemach automatyki przemysłowej.
Typowe problemy z zaworami elektromagnetycznymi i ich rozwiązania
Chociaż zawory elektromagnetyczne są stosunkowo proste w konstrukcji, mogą czasami występować problemy. Do najczęstszych należą:
- Zawór nie otwiera się/nie zamyka prawidłowo
- Wycieki
- Przegrzewanie się
- Zbyt niska różnica ciśnień (dla zaworów pośredniego działania)
Problemy te często wynikają z zanieczyszczeń, uszkodzonych części lub problemów elektrycznych. Poniższa tabela przedstawia typowe problemy i sposoby ich rozwiązywania:
Rozwiązywanie problemów z zaworami elektromagnetycznymi
| Problem | Prawdopodobna przyczyna | Rozwiązanie |
|---|---|---|
| Zawór nie otwiera się | Brak zasilania cewki | Sprawdź zasilanie, napięcie na cewce, bezpieczniki, przekaźniki, okablowanie. Upewnij się, że napięcie i częstotliwość zasilania zgadzają się ze specyfikacją zaworu. |
| Spalona cewka | Sprawdź cewkę omomierzem. Wymień cewkę. | |
| Zbyt wysoka różnica ciśnień | Sprawdź specyfikację zaworu i różnicę ciśnień. Zmniejsz różnicę ciśnień, jeśli to możliwe. | |
| Zbyt niska różnica ciśnień (dla zaworów pośredniego działania) | Sprawdź specyfikację zaworu. Zastosuj zawór bezpośredniego działania lub półpośredniego działania. | |
| Uszkodzony lub zdeformowany zawór | Wymień zawór. | |
| Zanieczyszczenia na membranie lub gnieździe zaworu | Wyczyść membranę i zawór. Wymień uszkodzone części. | |
| Korozja | Wymień skorodowane części. | |
| Brakujące elementy po demontażu | Zamontuj brakujące elementy. | |
| Zawór otwiera się częściowo | Zbyt niskie ciśnienie | Sprawdź specyfikację zaworu i minimalne ciśnienie. Zastosuj zawór działający od 0 bar, np. bezpośredniego działania. |
| Uszkodzona rurka rdzenia | Wymień zawór. | |
| Zanieczyszczenia na membranie lub gnieździe zaworu | Wyczyść membranę i zawór. Wymień uszkodzone części. | |
| Korozja | Wymień skorodowane części. | |
| Brakujące elementy po demontażu | Zamontuj brakujące elementy. | |
| Zawór buczy | Buczenie cewek AC | Zabezpiecz wibrujące elementy. Zastosuj prostownik (moduł oszczędzania energii). |
| Uderzenie hydrauliczne | Zwiększ średnicę rury. Zastosuj zawór redukcyjny ciśnienia. Zastosuj elastyczny przewód lub bufor przed zaworem. Użyj zaworu o dłuższym czasie reakcji. | |
| Zbyt wysoka różnica ciśnień i/lub pulsacja w linii zasilania | Sprawdź specyfikację zaworu i ciśnienie. Wymień zawór na odpowiedni. Sprawdź instalację. | |
| Spalona cewka | Nieprawidłowe napięcie/częstotliwość | Sprawdź specyfikację cewki. Wymień cewkę na odpowiednią. Sprawdź schemat elektryczny. Sprawdź wahania napięcia. |
| Zwarcie cewki (możliwe zalanie) | Sprawdź instalację pod kątem zwarć. Sprawdź połączenia cewki. Wymień cewkę. Upewnij się, że do połączeń nie dostaje się wilgoć. | |
| Rdzeń porusza się z dużym tarciem (zanieczyszczenia, uszkodzenia, zgięcie) | Wymień uszkodzone części i usuń zanieczyszczenia. | |
| Zbyt wysoka temperatura medium | Sprawdź specyfikację zaworu. Wymień zawór na odpowiedni. | |
| Zbyt wysoka temperatura otoczenia | Przenieś zawór w chłodniejsze miejsce. Sprawdź specyfikację zaworu. Zwiększ wentylację wokół cewki i zaworu. |
Ręczne resetowanie zaworów elektromagnetycznych
Większość zaworów elektromagnetycznych to zawory z automatycznym resetem, co oznacza, że zmieniają stan bez zewnętrznej ingerencji operatora. Jest to idealne rozwiązanie dla automatyzacji procesów.
Jednak w niektórych sytuacjach, ze względów bezpieczeństwa, wymagane jest, aby zawór nie mógł być sterowany zdalnie przez system sterowania bez dodatkowej interwencji człowieka bezpośrednio przy zaworze. W takich przypadkach stosuje się zawory z ręcznym resetem. Aby zawór zmienił stan z pozycji spoczynkowej, cewka musi być zasilana, a dźwignia lub pokrętło musi zostać pociągnięte do pozycji całkowicie otwartej. Jeśli zawór jest zasilany bez ręcznej interwencji, nie otworzy się.
Istnieją różne typy ręcznego resetowania, charakteryzujące się odmiennymi właściwościami działania:
- Ręczne zatrzaskiwanie (Manual Latching): Zawór jest otwierany ręcznie i pozostaje otwarty do momentu zasilenia cewki, która powoduje jego zamknięcie. Jest to również znane jako wyzwalanie elektryczne (electrical trip) lub zwalnianie elektryczne (electrical release).
- Automatyczna dźwignia zatrzaskowa (Automatic Latching Lever): Działa prawie odwrotnie. Zawór jest zasilany, aby zmienić stan, co zwalnia dźwignię. Dźwignia opada pod wpływem grawitacji i utrzymuje zawór w pozycji otwartej, niezależnie od tego, czy cewka jest zasilana. Aby zamknąć zawór, dźwignię należy obsłużyć ręcznie.
Wymiana zaworów elektromagnetycznych i kryteria doboru
Aby zawory elektromagnetyczne działały prawidłowo i precyzyjnie, muszą być odpowiednio skonfigurowane i dobrane do konkretnego zastosowania. Najważniejszymi parametrami przy doborze zaworu elektromagnetycznego są współczynnik Kv (podawany w metrach sześciennych na godzinę) oraz zakres ciśnień aplikacji.
Im mniejsze gniazdo zaworu lub im mocniejsza cewka, tym wyższe ciśnienie zawór może odciąć. Na podstawie obliczonego współczynnika Kv i zakresu ciśnień planowanej aplikacji można dobrać odpowiedni typ zaworu i jego wymagane gniazdo.
Gdzie kupić zawory elektromagnetyczne Burkert?
Zawory Burkert można znaleźć praktycznie w każdej branży. Firma oferuje szeroki wybór wysokiej jakości zaworów elektromagnetycznych, bloków zaworowych i rozwiązań dostosowanych do indywidualnych potrzeb klienta. Produkty Burkert charakteryzują się:
- Wysoką elastycznością dzięki modułowej konstrukcji
- Szerokim wyborem materiałów
- Wysoką niezawodnością i długą żywotnością
- Niskim wpływem na środowisko
Zawory Burkert można zakupić w sklepie internetowym eShop firmy Burkert lub kontaktując się bezpośrednio z przedstawicielami firmy.
Często zadawane pytania (FAQ)

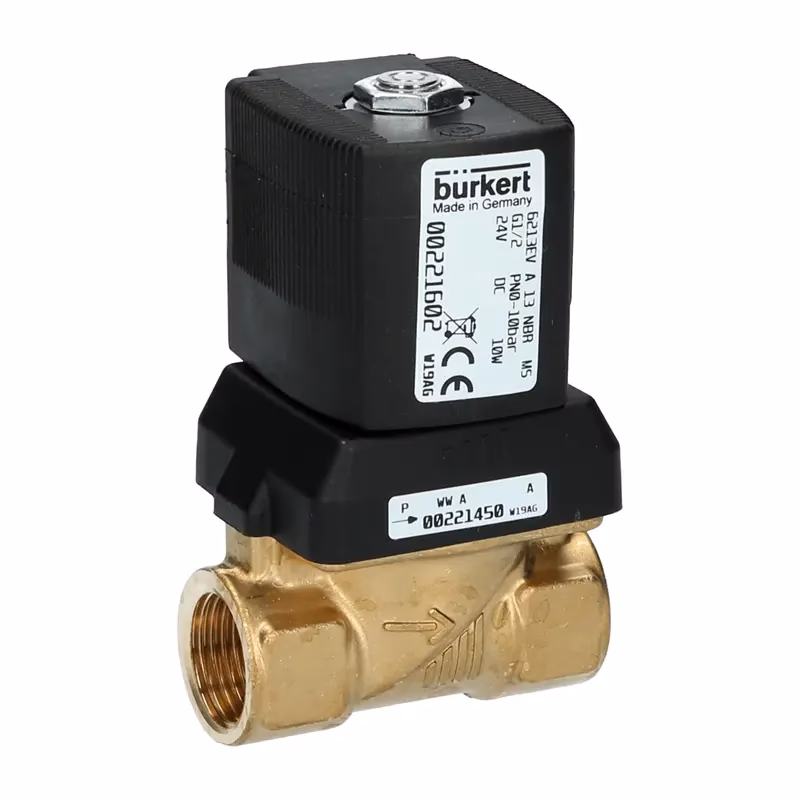

Jak naprawić zablokowany zawór elektromagnetyczny?
Aby naprawić zablokowany zawór elektromagnetyczny, najpierw odłącz zasilanie. Sprawdź i wyczyść zanieczyszczenia. Sprawdź i nasmaruj tłoczek. Sprawdź połączenia elektryczne i prawidłowe napięcie. Wymień uszkodzone części.
Jakie są typowe problemy z zaworami elektromagnetycznymi?
Typowe problemy to nieprawidłowe otwieranie/zamykanie, wycieki, przegrzewanie się i zbyt niskie ciśnienie różnicowe dla zaworów pośredniego działania.
Co powoduje zablokowanie zaworu elektromagnetycznego?
Zawór elektromagnetyczny może się zablokować z powodu zanieczyszczeń, korozji, uszkodzonych elementów wewnętrznych lub problemów elektrycznych.
Jak zresetować zawór elektromagnetyczny?
Większość zaworów elektromagnetycznych resetuje się automatycznie po odłączeniu zasilania. Zawory z ręcznym resetem wymagają ręcznej interwencji zgodnie z instrukcją producenta.
Podsumowanie
Zawory elektromagnetyczne Burkert to niezawodne i wszechstronne urządzenia, które odgrywają kluczową rolę w szerokim spektrum zastosowań związanych z kontrolą przepływu. Zrozumienie ich zasady działania, typów, zastosowań i metod rozwiązywania problemów jest kluczowe dla efektywnego wykorzystania tych komponentów w systemach HVAC i wielu innych gałęziach przemysłu. Wybierając zawory Burkert, zyskujesz gwarancję wysokiej jakości, niezawodności i wsparcia technicznego, co przekłada się na sprawność i bezpieczeństwo działania Twoich systemów.
