Efekt Venturiego w HVAC: Jak to Działa?

Efekt Venturiego to zjawisko fizyczne, które odgrywa istotną rolę w wielu dziedzinach inżynierii, w tym w systemach klimatyzacji, ogrzewania i wentylacji (HVAC). Zrozumienie tego efektu jest kluczowe dla projektowania efektywnych i energooszczędnych systemów wentylacyjnych oraz dla optymalizacji przepływu powietrza w budynkach. W tym artykule przyjrzymy się bliżej temu zjawisku, wyjaśnimy, na czym polega efekt Venturiego, jak działa w kontekście wentylacji, i jakie są jego praktyczne zastosowania.

Czym Jest Efekt Venturiego?

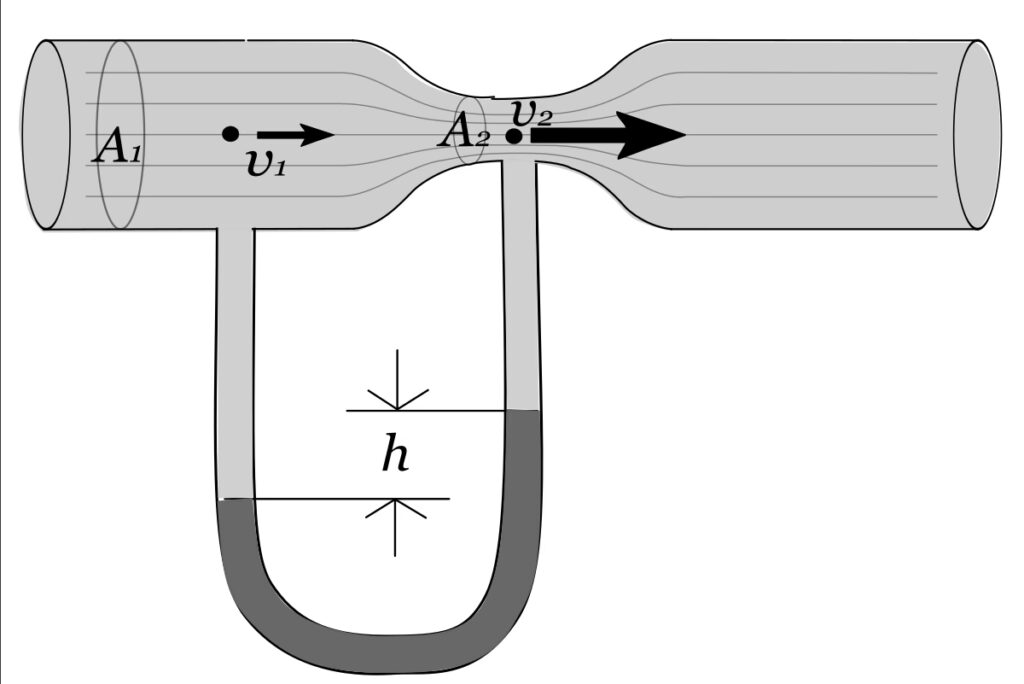

Efekt Venturiego opisuje zjawisko, w którym prędkość płynu, takiego jak powietrze lub woda, wzrasta, gdy przepływa przez zwężenie w rurze lub kanale. Jednocześnie, w obszarze zwężenia, ciśnienie płynu maleje. Zjawisko to zostało nazwane na cześć włoskiego fizyka Giovanniego Battisty Venturiego, który opisał je w XVIII wieku.

Podstawą efektu Venturiego jest prawo zachowania masy i zasada Bernoulliego. Prawo zachowania masy mówi, że masa płynu przepływającego przez rurę w jednostce czasu musi być stała. Jeśli przekrój poprzeczny rury się zmniejsza, to aby zachować stały przepływ masy, prędkość płynu musi wzrosnąć.

Zasada Bernoulliego natomiast łączy prędkość płynu z jego ciśnieniem. Mówi ona, że w płynie idealnym (o zerowej lepkości) suma ciśnienia statycznego, ciśnienia dynamicznego (związanego z prędkością) i ciśnienia potencjalnego (związanego z wysokością) jest stała wzdłuż linii prądu. W uproszczeniu, w kontekście efektu Venturiego, gdy prędkość płynu wzrasta, jego ciśnienie statyczne musi zmaleć, aby całkowita energia pozostała stała (zakładając, że zmiany wysokości są pomijalne).

Efekt Venturiego w Wentylacji

W systemach wentylacyjnych efekt Venturiego wykorzystuje się do zwiększenia przepływu powietrza i poprawy cyrkulacji. Zwężenia w kanałach wentylacyjnych, specjalnie zaprojektowane elementy konstrukcyjne budynków, a nawet ukształtowanie terenu wokół budynku mogą być wykorzystane do wywołania tego efektu.

Wyobraźmy sobie kanał wentylacyjny, który w pewnym miejscu się zwęża. Gdy powietrze przepływa przez to zwężenie, jego prędkość wzrasta. To zwiększenie prędkości powoduje spadek ciśnienia w zwężonym odcinku. Różnica ciśnień, która powstaje między obszarem przed zwężeniem a samym zwężeniem, może być wykorzystana do wspomagania przepływu powietrza, np. do zasysania powietrza z zewnątrz lub z innych pomieszczeń.

Praktyczne Zastosowania Efektu Venturiego w HVAC

Efekt Venturiego znajduje szerokie zastosowanie w systemach HVAC i wentylacji. Oto kilka praktycznych przykładów:

• Systemy Wentylacji Mechanicznej: W systemach wentylacji mechanicznej efekt Venturiego może być wykorzystywany w specjalnie zaprojektowanych dyszach Venturiego umieszczonych w kanałach wentylacyjnych. Dysze te, poprzez zwężenie przekroju kanału, zwiększają prędkość przepływającego powietrza i wspomagają jego mieszanie. Może to być przydatne w dystrybucji powietrza nawiewanego w pomieszczeniu lub w efektywnym usuwaniu powietrza wywiewanego.
• Wentylacja Naturalna: Efekt Venturiego jest szczególnie cenny w wentylacji naturalnej. Odpowiednio zaprojektowane otwory wentylacyjne, umieszczone w miejscach, gdzie naturalny przepływ powietrza (np. wiatr) jest przyspieszany przez efekt Venturiego, mogą znacznie poprawić skuteczność wentylacji bez użycia wentylatorów mechanicznych. Przykładowo, odpowiednie ukształtowanie dachu lub umieszczenie otworów wentylacyjnych w strefach podciśnienia generowanych przez wiatr opływający budynek, może wspomóc naturalny ruch powietrza wewnątrz.
• Systemy Ogrzewania z Rozprowadzeniem Powietrza: W systemach ogrzewania z rozprowadzeniem powietrza, zwężenia w kanałach mogą pomóc w bardziej równomiernym rozprowadzeniu ciepłego powietrza po pomieszczeniach. Strategicznie umieszczone zwężenia mogą wspomagać zasysanie powietrza z różnych części budynku, zapewniając bardziej jednolitą temperaturę.
• Mierniki Przepływu (Venturimetr):Venturimetr, to urządzenie pomiarowe wykorzystujące efekt Venturiego do mierzenia przepływu płynów, w tym powietrza. Mierzy się różnicę ciśnień przed i w zwężeniu, a na podstawie tej różnicy, znając charakterystykę urządzenia, wyznacza się przepływ.

Efekt Venturiego a Wentylacja Naturalna i Efekt Kominowy

Efekt Venturiego często współdziała z innymi zjawiskami fizycznymi wspomagającymi wentylację naturalną, takimi jak efekt kominowy (ciąg kominowy). Efekt kominowy wykorzystuje różnicę gęstości powietrza spowodowaną różnicą temperatur. Cieplejsze powietrze wewnątrz budynku jest lżejsze od chłodniejszego powietrza na zewnątrz, co powoduje jego unoszenie się i wypływanie przez górne otwory wentylacyjne. Na jego miejsce napływa chłodniejsze powietrze przez dolne otwory.

Połączenie efektu Venturiego i efektu kominowego może znacząco zwiększyć skuteczność wentylacji naturalnej. Na przykład, dysze Venturiego umieszczone w górnej części budynku, w połączeniu z odpowiednio umieszczonymi dolnymi otworami wentylacyjnymi, mogą wspomagać zarówno przepływ powietrza wywołany różnicą ciśnień (efekt Venturiego), jak i ruch powietrza wynikający z różnicy temperatur (efekt kominowy).

Symulacje CFD i Optymalizacja Efektu Venturiego

Projektowanie systemów wentylacyjnych wykorzystujących efekt Venturiego wymaga precyzyjnego zrozumienia przepływu powietrza i jego interakcji z geometrią kanałów i budynków. Symulacje CFD (Computational Fluid Dynamics), czyli obliczeniowa mechanika płynów, są niezwykle pomocne w analizie i optymalizacji efektu Venturiego w kontekście wentylacji.

Symulacje CFD pozwalają na modelowanie przepływu powietrza wokół i wewnątrz budynków, uwzględniając różne warunki wiatrowe, geometrię budynku i kanałów wentylacyjnych. Dzięki temu inżynierowie mogą analizować, jak różne konfiguracje zwężeń, umiejscowienie otworów wentylacyjnych i kształt budynku wpływają na przepływ powietrza i efektywność wentylacji. Symulacje CFD umożliwiają optymalizację projektu w celu maksymalizacji efektu Venturiego i zapewnienia skutecznej wentylacji naturalnej lub wspomaganej mechanicznie.

Podsumowanie

Efekt Venturiego to cenne zjawisko fizyczne, które ma szerokie zastosowanie w systemach HVAC i wentylacji. Zrozumienie jego zasad działania pozwala na projektowanie bardziej efektywnych i energooszczędnych systemów wentylacyjnych, zarówno mechanicznych, jak i naturalnych. Wykorzystanie efektu Venturiego, w połączeniu z innymi technikami, takimi jak efekt kominowy i symulacje CFD, może przyczynić się do poprawy jakości powietrza w pomieszczeniach, komfortu cieplnego i redukcji zużycia energii w budynkach.
