Zawory mieszające w ogrzewaniu podłogowym: Klucz do komfortu i efektywności

Ogrzewanie podłogowe zyskuje coraz większą popularność jako komfortowy i efektywny sposób ogrzewania domów. Kluczowym elementem dobrze zaprojektowanego systemu ogrzewania podłogowego jest solidny układ regulacji. Jego głównym zadaniem jest modulowanie i ograniczanie temperatury wody, aby zmaksymalizować efektywność i zapobiec przegrzaniu podłóg. Jedną z najważniejszych metod kontroli i modulacji temperatury wody są zawory mieszające.

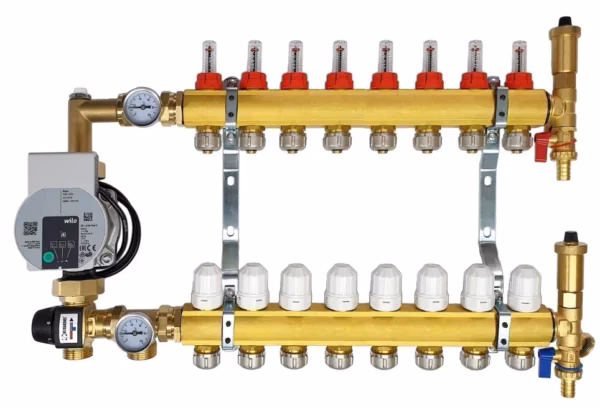

Dlaczego zawory mieszające są tak ważne w ogrzewaniu podłogowym?

Ogrzewanie podłogowe charakteryzuje się niskotemperaturowym systemem grzewczym. Oznacza to, że woda krążąca w pętlach podłogowych powinna mieć znacznie niższą temperaturę niż w tradycyjnych systemach grzejnikowych. Zbyt wysoka temperatura wody w podłodze może prowadzić do niekomfortowego przegrzania pomieszczeń, nierównomiernego rozprowadzania ciepła, a nawet uszkodzenia materiałów wykończeniowych podłogi. Ponadto, kotły kondensacyjne, które są coraz częściej stosowane ze względu na swoją wysoką efektywność, najlepiej pracują przy niskich temperaturach powrotu wody. Zawory mieszające pozwalają na precyzyjne regulowanie temperatury wody zasilającej ogrzewanie podłogowe, dostosowując ją do aktualnych potrzeb i warunków zewnętrznych.

Rodzaje zaworów mieszających: 3-drogowe i 4-drogowe

Na rynku dostępne są dwa główne rodzaje zaworów mieszających: 3-drogowe i 4-drogowe. Oba typy służą do obniżania temperatury wody wpływającej do pętli podłogowych, ale różnią się konstrukcją i zastosowaniem.

Zawory 3-drogowe

Zawór 3-drogowy posiada trzy przyłącza rur: gorące (z kotła), zimne (powrót z podłogi) i port mieszający (zasilanie do podłogi). Działa on na zasadzie mieszania gorącej wody z kotła z chłodniejszą wodą powracającą z pętli podłogowych. W ten sposób zawór obniża temperaturę wody kierowanej do ogrzewania podłogowego.

Zawory 3-drogowe są wystarczające w wielu instalacjach, szczególnie gdy:

• Stosowany jest kocioł kondensacyjny wykonany ze stali nierdzewnej lub aluminium. Kotły kondensacyjne nie wymagają ochrony przed niską temperaturą wody powrotnej, a wręcz zwiększają swoją efektywność im niższa jest temperatura powrotu.
• System wykorzystuje kocioł o dużej masie i znacznej objętości wody. Przykładem może być kocioł Viessmann Vitola 200.
• Zastosowano system orurowania pierwotno-wtórnego. Pętla pierwotna, zwana również „pętlą gorącą”, chroni kocioł.
• W systemie dwutemperaturowym, gdzie udział ogrzewania „niskotemperaturowego” (ogrzewanie podłogowe) jest niewielki w stosunku do stref „wysokotemperaturowych” (grzejniki).

Zawory 4-drogowe

Zawór 4-drogowy, podobnie jak 3-drogowy, obniża temperaturę wody zasilającej ogrzewanie podłogowe. Dodatkowo jednak posiada czwarty port, który zapewnia powrót gorętszej wody z obiegu grzewczego bezpośrednio do kotła. Ma to na celu ochronę kotła przed szokiem termicznym, który może być szkodliwy dla kotłów żeliwnych. Zawory 4-drogowe są zalecane w instalacjach z kotłami tradycyjnymi, które są wrażliwe na niską temperaturę wody powrotnej.

Sterowanie zaworami mieszającymi

Zarówno zawory 3-drogowe, jak i 4-drogowe modulują temperaturę wody za pomocą siłownika, który jest bezpośrednio podłączony do zaworu. Siłownik otwiera i zamyka zawór, regulując temperaturę wody przepływającej przez pętle podłogowe. Sterowanie siłownikiem odbywa się za pomocą elektronicznego regulatora.

Ważne jest, aby pamiętać, że siłowniki są projektowane specjalnie do konkretnych modeli zaworów mieszających. Nie można stosować zamienników różnych producentów. Na przykład, do zaworu mieszającego Honeywell należy użyć siłownika Honeywell.

Rodzaje zaworów mieszających z napędem

Wyróżnia się dwa główne style zaworów mieszających z napędem:

• Zawory rozdzielające (diverting): Są prostsze i zazwyczaj tańsze. Działają jak zawór bramowy z trzema pozycjami: otwarty, zamknięty i mieszanie. W pozycji otwartej woda jest gorąca, w zamkniętej - zimna, a w pozycji środkowej - mieszana. Zawory rozdzielające są dobrym wyborem, gdy budżet jest ograniczony lub powierzchnia ogrzewania podłogowego jest stosunkowo niewielka. Przykładem są zawory firmy Oventrop.
• Zawory obrotowe (rotary): Stosowane, gdy wymagana jest większa precyzja w regulacji temperatury wody, szczególnie przy dużych powierzchniach ogrzewania podłogowego. Zawór obrotowy wykorzystuje wewnętrzną „łopatkę”, która miesza wodę w pełnym zakresie temperatur. Przykłady producentów: Viessmann, DISMY (Danfoss), Rehau, Viega i Tekmar.

Sterowniki do zaworów mieszających

Niezależnie od rodzaju zastosowanego zaworu mieszającego, jego efektywność w dużej mierze zależy od sterownika. Jednym z wiodących producentów sterowników do zaworów mieszających jest firma Tekmar. Ich sterowniki, takie jak model 360, doskonale współpracują z zaworami mieszającymi, oferując funkcję kompensacji pogodowej. W przypadku bardziej rozbudowanych systemów, z wieloma zaworami mieszającymi lub dodatkowymi funkcjami (np. przygotowanie ciepłej wody użytkowej), dostępne są bardziej zaawansowane sterowniki Tekmar. Sterowniki Tekmar są kompatybilne z zaworami mieszającymi większości producentów.

Ciekawym rozwiązaniem są również sterowniki Viessmann HK 1M Universal. Sterownik jest zintegrowany z obudową siłownika, co nadaje systemowi estetyczny wygląd. Zawory mieszające Viessmann, zarówno 3-drogowe, jak i 4-drogowe, są cenione za wysoką jakość, trwałość i precyzję.

Dla prostych i ekonomicznych rozwiązań dostępne są również zawory i sterowniki Taco i-Series. Stanowią one opłacalne rozwiązanie dla mniejszych aplikacji ogrzewania podłogowego, gdzie bardzo precyzyjna modulacja temperatury nie jest priorytetem.

Alternatywa dla zaworów mieszających: systemy iniekcyjne

Alternatywą dla zaworów mieszających są systemy iniekcyjne. Zamiast zaworu mieszającego, systemy iniekcyjne wykorzystują pompę obiegową o zmiennej prędkości do „wtryskiwania” gorącej wody z kotła do systemu ogrzewania podłogowego. Systemy iniekcyjne wymagają jednak zastosowania dodatkowych pomp (przynajmniej trzech, a zazwyczaj więcej), co czyni je bardziej skomplikowanymi w prostych instalacjach.

Systemy iniekcyjne zazwyczaj wymagają orurowania pierwotno-wtórnego, co wiąże się z dodatkowymi pompami: pompą pierwotną przy kotle, pompą wtórną dla głównej pętli dystrybucyjnej i pompami strefowymi. Pompa iniekcyjna znajduje się pomiędzy pętlą pierwotną i wtórną.

Mimo pewnych wad, systemy iniekcyjne mogą być korzystne w większych instalacjach komercyjnych lub bardzo rozbudowanych domach, gdzie system staje się bardziej zaawansowany.

Unikaj tanich, termostatycznych zaworów mieszających

Częstym błędem, szczególnie wśród wykonawców i osób samodzielnie instalujących ogrzewanie podłogowe, jest zastępowanie modulujących zaworów mieszających tanimi termostatycznymi lub stałymi zaworami mieszającymi przeznaczonymi do instalacji wodociągowych. Chociaż mogą one ograniczyć temperaturę wody zasilającej, nie modulują jej i nie przynoszą korzyści energetycznych, jakie oferują zawory z napędem. Mogą być stosowane w małych, izolowanych pętlach ogrzewania podłogowego, np. podłoga w łazience.

Nie zaleca się stosowania tanich, stałych zaworów mieszających do ogrzewania całego domu lub płyt betonowych. Płyty betonowe mają dużą masę, długo się nagrzewają, ale równie długo stygną, jeśli zostaną przegrzane. W przypadku płyt betonowych, modulujące zawory mieszające z kompensacją pogodową są niezbędne.

Podsumowanie

Zawory mieszające są kluczowym elementem systemów ogrzewania podłogowego, zapewniając precyzyjną kontrolę temperatury wody, komfort cieplny i efektywność energetyczną. Wybór odpowiedniego rodzaju zaworu mieszającego (3-drogowego lub 4-drogowego) oraz sterownika zależy od specyfiki instalacji i wymagań użytkownika. Inwestycja w wysokiej jakości zawór mieszający i sterownik to gwarancja komfortu i oszczędności w długoterminowej eksploatacji systemu ogrzewania podłogowego.

FAQ - Najczęściej zadawane pytania

1. Czy zawory mieszające są konieczne w każdym systemie ogrzewania podłogowego?
   Tak, zawory mieszające są bardzo zalecane w większości systemów ogrzewania podłogowego, szczególnie w połączeniu z kotłami kondensacyjnymi i płytami betonowymi.
2. Jaki jest główny cel stosowania zaworów mieszających?
   Głównym celem jest regulacja i obniżenie temperatury wody zasilającej ogrzewanie podłogowe, aby zapewnić komfort, efektywność i bezpieczeństwo systemu.
3. Czym różni się zawór 3-drogowy od 4-drogowego?
   Zawór 4-drogowy dodatkowo chroni kocioł przed szokiem termicznym, kierując gorętszą wodę powrotną bezpośrednio do kotła. Jest zalecany do kotłów tradycyjnych.
4. Jak wybrać odpowiedni zawór mieszający?
   Wybór zależy od rodzaju kotła, wielkości instalacji, budżetu i preferencji użytkownika. Warto skonsultować się ze specjalistą.
5. Czy mogę zastosować tańszy, termostatyczny zawór mieszający zamiast modulującego?
   Nie jest to zalecane, szczególnie w większych instalacjach i przy płytach betonowych. Modulujące zawory mieszające zapewniają lepszą kontrolę temperatury i efektywność.
