Wymiana i naprawa wentylatorów HVAC i samochodowych

Wentylatory są kluczowym elementem systemów HVAC (ogrzewanie, wentylacja, klimatyzacja) oraz samochodowych układów wentylacyjnych. Odpowiadają za cyrkulację powietrza, co jest niezbędne dla komfortu termicznego i jakości powietrza w pomieszczeniach oraz pojazdach. Zarówno w domu, jak i w samochodzie, sprawny wentylator to gwarancja odpowiedniej temperatury i świeżego powietrza. Czasami jednak wentylatory ulegają awarii, generują nieprzyjemne dźwięki lub przestają działać z pełną wydajnością. W takich sytuacjach, zamiast od razu wzywać specjalistę, warto rozważyć samodzielną naprawę lub wymianę. W tym artykule przyjrzymy się bliżej procesowi wymontowywania, smarowania i wymiany wentylatorów, zarówno w kontekście systemów HVAC, jak i wentylacji samochodowej.

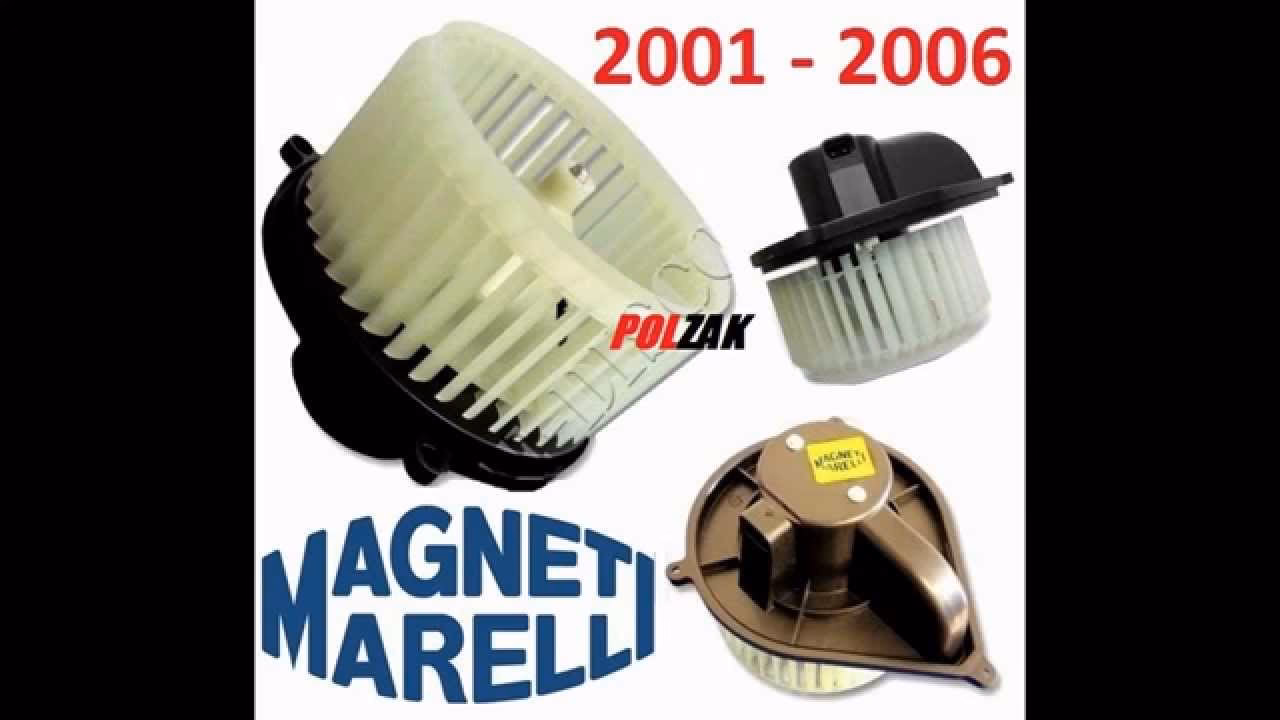

Wymontowanie i smarowanie wentylatora nawiewu w samochodzie

Częstym problemem w samochodowych systemach wentylacyjnych jest hałasujący wentylator nawiewu. Zazwyczaj przyczyną jest wyschnięcie smaru w łożyskach wentylatora. W wielu przypadkach, zamiast kosztownej wymiany, wystarczy wymontować wentylator, nasmarować łożyska i zamontować go z powrotem. Poniżej przedstawiamy krok po kroku, jak wymontować wentylator nawiewu, bazując na doświadczeniach użytkowników.

Krok po kroku: demontaż i smarowanie wentylatora nawiewu

1. Przygotowanie narzędzi i miejsca pracy: Zanim zaczniesz, upewnij się, że masz odpowiednie narzędzia. Będziesz potrzebować latarki, lusterka (małe lusterko kosmetyczne lub samochodowe będzie idealne), klucza Torx (zazwyczaj w rozmiarze pasującym do śrub w samochodzie – warto sprawdzić w instrukcji pojazdu lub metodą prób i błędów), oraz smaru do łożysk. Przygotuj sobie również wygodne miejsce pracy, najlepiej po stronie pasażera, gdzie zazwyczaj znajduje się wentylator nawiewu.
2. Dostęp do wentylatora: Wentylator nawiewu w wielu samochodach, w tym w popularnych modelach, jest dostępny od strony schowka pasażera, od dołu. Nie ma potrzeby demontowania schowka. Zlokalizuj osłonę pod schowkiem.
3. Demontaż osłony: Osłona jest zazwyczaj przykręcona za pomocą kilku śrub Torx. Zlokalizuj śruby (zazwyczaj 3-4) na krawędzi osłony, bliżej siedzenia pasażera. Odkręć śruby i zdejmij osłonę. Pamiętaj, że do osłony mogą być przymocowane przewody, na przykład do oświetlenia lub czujnika temperatury. Delikatnie wypnij żarówkę oświetlenia i odłącz przewód czujnika temperatury, jeśli są obecne.
4. Odłączenie wtyczek elektrycznych: Po zdjęciu osłony, zobaczysz wentylator. Na obudowie wentylatora znajdują się wtyczki elektryczne. Użyj lusterka i latarki, aby dokładnie zlokalizować zatrzaski wtyczek. Przed odłączeniem wtyczek, delikatnie naciśnij zatrzaski palcami (nie używaj śrubokręta, aby nie uszkodzić wtyczek). Następnie odłącz wtyczki.

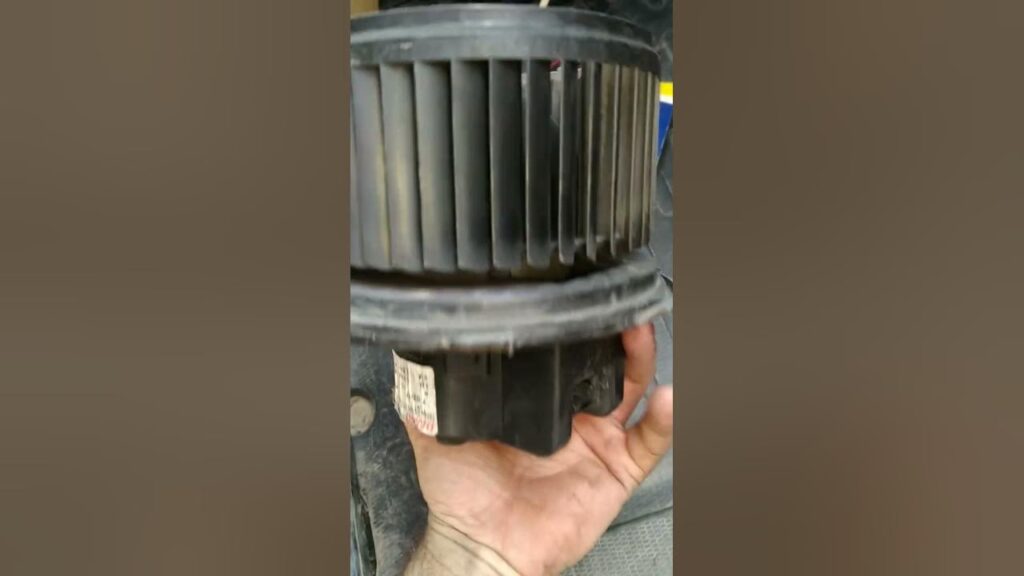

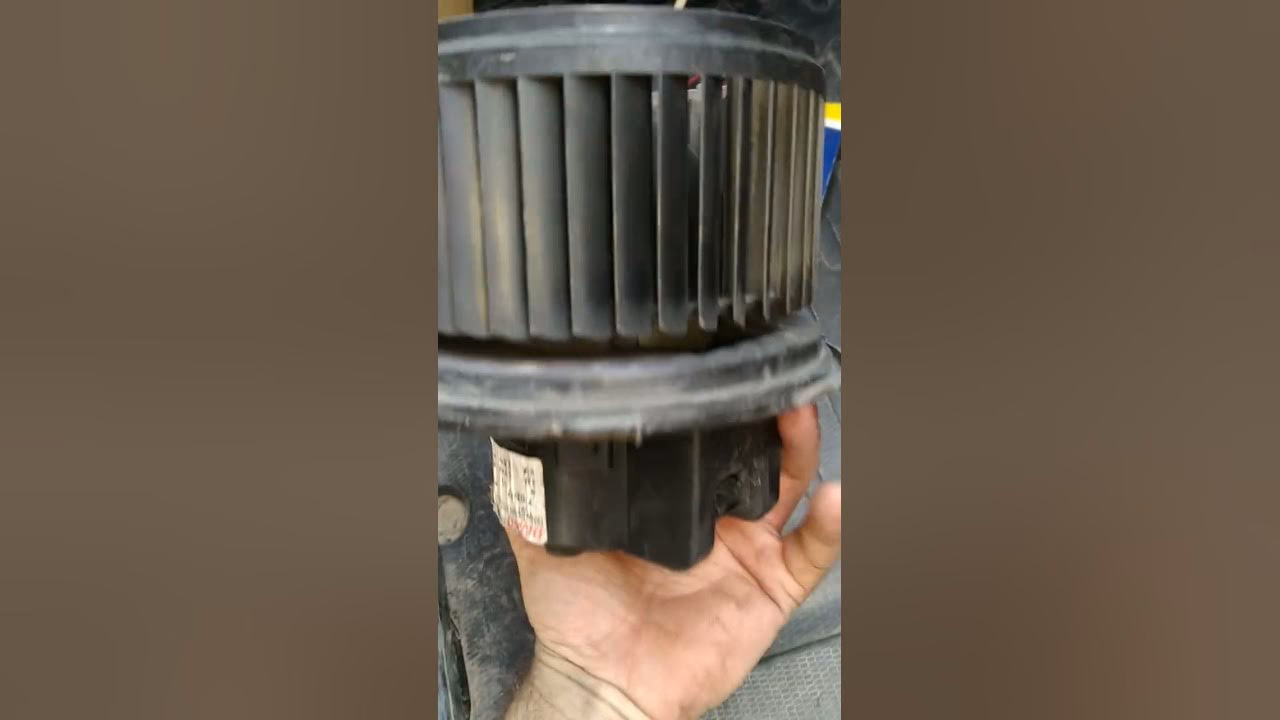

5. Wymontowanie wentylatora: Na obudowie wentylatora znajdziesz strzałkę wskazującą kierunek obrotu potrzebny do jego wymontowania. Zazwyczaj jest to ruch zgodny z ruchem wskazówek zegara. Przed przekręceniem wentylatora, zlokalizuj i odchyl zapadkę (zazwyczaj na początku strzałki). Odchyl zapadkę do siebie i przekręć wentylator w kierunku wskazanym strzałką. Wentylator powinien wysunąć się z obudowy.
6. Dostęp do łożysk i smarowanie: Po wymontowaniu wentylatora, zdejmij klapkę przykrywającą przewody elektryczne do silnika. Jest ona przykręcona zazwyczaj dwiema śrubami Torx (takimi samymi jak wcześniej). Odkręć śruby i zdejmij klapkę. Teraz masz dostęp do silnika wentylatora. Wentylator samochodowy zazwyczaj ma dwa łożyska zamknięte. Teoretycznie są one bezobsługowe i nienaprawialne. Jednak w praktyce, często pomaga usunięcie zewnętrznej korozji i nasmarowanie łożysk. Jedno łożysko jest łatwo dostępne, drugie jest trudniej dostępne (często pod łopatkami wentylatora). Nasmaruj oba łożyska olejem lub smarem do łożysk. Jeśli jedno łożysko jest trudno dostępne, spróbuj nasmarować je „na ślepo”, aplikując smar w okolicę łożyska.
7. Montaż wentylatora i osłony: Po nasmarowaniu łożysk, zamontuj wentylator i osłonę w odwrotnej kolejności do demontażu. Upewnij się, że wszystkie wtyczki są prawidłowo podłączone, a osłona jest solidnie przykręcona.

Ważne wskazówki:

• Przed przystąpieniem do pracy, wyłącz zapłon samochodu.
• Jeśli nie jesteś pewien swoich umiejętności, lepiej zlecić naprawę profesjonalnemu mechanikowi.
• Pamiętaj, że wentylatory samochodowe mają łożyska zamknięte, więc smarowanie jest rozwiązaniem tymczasowym i może nie przynieść trwałej poprawy. W przypadku poważnego zużycia łożysk, konieczna może być wymiana wentylatora.

Wymiana silnika wentylatora skraplacza w systemie HVAC

W systemach HVAC, wentylator skraplacza odgrywa kluczową rolę w odprowadzaniu ciepła na zewnątrz budynku. Awaria silnika wentylatora skraplacza może prowadzić do spadku wydajności klimatyzacji lub całkowitego jej unieruchomienia. Wymiana silnika wentylatora skraplacza jest zadaniem stosunkowo prostym dla techników HVAC, ale warto znać kroki, aby upewnić się, że wszystko zostanie wykonane prawidłowo i bezpiecznie.

Bezpieczeństwo przede wszystkim: odłącz zasilanie!

Najważniejszą rzeczą jest bezpieczeństwo. Zawsze odłącz zasilanie systemu HVAC przed rozpoczęciem jakichkolwiek prac. Wyłącz zasilanie na panelu elektrycznym i dodatkowo wyjmij bezpiecznik lub wyłącznik jednostki zewnętrznej. Upewnij się za pomocą multimetru lub testera napięcia, że w obwodzie nie ma napięcia.

Krok po kroku: wymiana silnika wentylatora skraplacza

1. Demontaż starego silnika:
   • Po odłączeniu zasilania, zdejmij górną kratkę skraplacza, która osłania wentylator. Zazwyczaj jest ona przykręcona śrubami.
   • Przed odłączeniem przewodów, zrób zdjęcia lub zanotuj ich położenie. To ułatwi prawidłowe podłączenie nowego silnika.
   • Odłącz przewody silnika od stycznika, płytki sterującej (w przypadku pompy ciepła) i kondensatora. Uwaga: Pamiętaj o rozładowaniu kondensatora, aby uniknąć porażenia prądem.
   • Wyjmij przewody z miejsca połączenia i odłącz je od rurki ochronnej prowadzącej do silnika.
   • Zdejmij kratkę skraplacza i odwróć ją. Sprawdź, czy łopatki wentylatora nie są uszkodzone.
   • Odkręć śrubę mocującą łopatki wentylatora do silnika i zdejmij łopatki. Jeśli są uszkodzone, wymień je na nowe, upewniając się, że mają taką samą liczbę łopatek, średnicę i kąt nachylenia.
   • Odwróć kratkę i odkręć nakrętki mocujące silnik do kratki. Zdejmij stary silnik, pamiętając o położeniu przewodów i rurki ochronnej.
2. Montaż nowego silnika:
   • Sprawdź, czy nowy silnik jest odpowiedni do twojego systemu HVAC (typ mocowania, moc, obroty). Najczęściej stosuje się mocowanie na cztery śruby przelotowe do kratki skraplacza.
   • Zamontuj nowy silnik na kratce, pamiętając o położeniu rurki ochronnej. Zawsze przeprowadzaj przewody przez rurkę ochronną.
   • Silniki zamienne często mają przewód uziemiający. Można go użyć, jeśli jest potrzebny, ale większość jednostek jest uziemiona przez kratkę skraplacza.
   • Pamiętaj o wyjęciu korków spustowych z osłony końcowej silnika, które są skierowane w dół po zamontowaniu.
   • Sprawdź kierunek obrotów. Kierunek obrotów silnika można zmienić, zamieniając miejscami przewody nawrotne. Upewnij się, że przewody te są bezpiecznie umieszczone i nie przeszkadzają w pracy wentylatora.
   • Zamontuj sprawdzone lub nowe łopatki wentylatora, upewniając się, że znajdują się w tej samej pozycji w osłonie, co wcześniej.
   • Umieść kratkę z silnikiem na skraplaczu. Przeprowadź przewody z powrotem do puszki elektrycznej jednostki.
3. Podłączenie nowego silnika:
   • Silniki jednobiegowe mają zazwyczaj trzy lub cztery przewody. Silniki OEM (oryginalne) mają często trzy przewody, a silniki zamienne cztery.
   • Kolory przewodów:
     • Czarny (wysokie napięcie): Podłącz do zacisku L1 stycznika lub płytki sterującej (pompa ciepła).
     • Biały lub żółty (wspólny): Podłącz do zacisku L2 stycznika lub zacisku wspólnego kondensatora.
     • Brązowy (kondensator): Podłącz do zacisku wentylatora kondensatora.
     • Brązowy z białym paskiem (kondensator - nieużywany w konfiguracji z jednym kondensatorem): Zaizoluj i nie używaj.
   • Kondensator: Najlepiej zawsze wymienić kondensator przy wymianie silnika. Upewnij się, że wartość mikrofaradów (µF) kondensatora pasuje do wymagań silnika i sprężarki.
   • Można również użyć oddzielnego kondensatora tylko dla silnika wentylatora, ale upewnij się, że jest on zamontowany w miejscu chronionym przed warunkami atmosferycznymi.
   • Ponownie zamocuj osłonę skraplacza.
4. Testowanie i weryfikacja:
   • Włącz zasilanie jednostki i sprawdź działanie. Upewnij się, że powietrze jest wydmuchiwane do góry, a nie zasysane z powrotem.
   • Sprawdź pobór prądu silnika i upewnij się, że mieści się w granicach 10% wartości znamionowej podanej na tabliczce znamionowej silnika.

Tabela porównawcza: Silnik wentylatora OEM vs. Zamiennik

Najczęściej zadawane pytania (FAQ)

Czy mogę samodzielnie wymienić wentylator nawiewu w samochodzie?

Tak, w wielu przypadkach jest to możliwe, jeśli masz podstawowe umiejętności manualne i odpowiednie narzędzia. Nasz poradnik krok po kroku powinien Ci pomóc. Pamiętaj o bezpieczeństwie i odłączeniu zapłonu.

Jak często należy smarować wentylator nawiewu?

Smarowanie wentylatora nawiewu zazwyczaj wykonuje się, gdy zaczyna on hałasować. Nie ma regularnego harmonogramu smarowania. Jeśli smarowanie nie pomaga, konieczna może być wymiana wentylatora.

Czy wymiana silnika wentylatora skraplacza jest trudna?

Dla technika HVAC jest to stosunkowo proste zadanie. Dla osoby bez doświadczenia, wymaga ostrożności i przestrzegania zasad bezpieczeństwa, szczególnie przy pracy z elektrycznością. Nasz przewodnik krok po kroku powinien ułatwić zadanie. Jeśli nie czujesz się pewnie, lepiej zlecić wymianę profesjonalistom.

Jak rozpoznać, że silnik wentylatora skraplacza jest uszkodzony?

Najczęstsze objawy to brak pracy wentylatora, głośna praca, wibracje, przegrzewanie się silnika, wyłączanie się klimatyzacji. Dokładną diagnozę najlepiej postawić za pomocą multimetru i sprawdzenia napięcia oraz oporności silnika.

Czy muszę wymieniać kondensator przy wymianie silnika wentylatora skraplacza?

Zaleca się wymianę kondensatora przy każdej wymianie silnika wentylatora. Kondensator jest ważnym elementem układu i jego awaria może skrócić żywotność nowego silnika.

Podsumowanie

Sprawne wentylatory są niezbędne dla komfortu i prawidłowego działania systemów HVAC i samochodowych. Samodzielne wymontowanie, smarowanie lub wymiana wentylatora może być oszczędnym i satysfakcjonującym rozwiązaniem. Pamiętaj jednak o bezpieczeństwie i dokładnym przestrzeganiu instrukcji. Jeśli nie jesteś pewien swoich umiejętności, zawsze warto skonsultować się z profesjonalistą. Regularna konserwacja i szybka reakcja na pierwsze oznaki problemów z wentylatorami pozwolą Ci cieszyć się komfortową temperaturą i świeżym powietrzem przez długi czas.
