Rzuty i wymiarowanie na rysunku technicznym: przewodnik

Rysunek techniczny jest podstawowym narzędziem komunikacji w inżynierii, architekturze i wielu innych dziedzinach. Pozwala na precyzyjne przedstawienie obiektów, maszyn i konstrukcji, umożliwiając ich produkcję, montaż i analizę. Kluczowym elementem każdego rysunku technicznego są rzuty i wymiarowanie. Zrozumienie tych koncepcji jest niezbędne do poprawnego odczytywania i interpretacji dokumentacji technicznej. W tym artykule przyjrzymy się bliżej zasadom rzutowania i wymiarowania, abyś mógł z łatwością poruszać się po świecie rysunków technicznych.

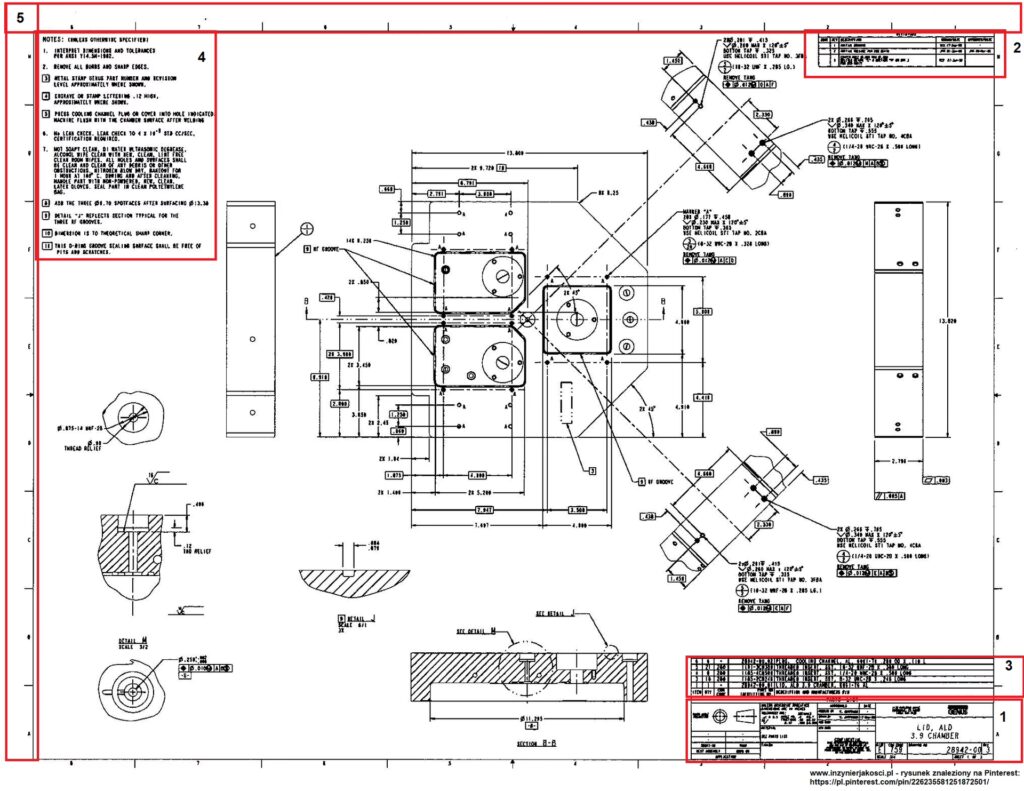

Czym są rzuty na rysunku technicznym?

Rzuty na rysunku technicznym to sposób przedstawienia trójwymiarowego obiektu na płaskiej powierzchni. Wykorzystuje się różne metody rzutowania, aby wiernie odwzorować kształt i wymiary obiektu. Najczęściej stosowane są dwa rodzaje rzutów: rzut aksonometryczny i rzut prostokątny.

Rzut aksonometryczny

Rzut aksonometryczny to rodzaj rzutu równoległego, który ma na celu odwzorowanie przestrzeni na płaszczyźnie z zachowaniem, przynajmniej w jednym kierunku, prawdziwych wymiarów obiektu. Charakterystyczną cechą aksonometrii jest dążenie do minimalizacji zniekształceń wymiarów i kątów, co ułatwia wizualizację przestrzenną obiektu.

Podział aksonometrii ze względu na kierunek rzutowania:

• Aksonometria prostokątna: Kierunek rzutowania jest prostopadły do rzutni. Jest to najczęściej stosowany rodzaj aksonometrii w rysunkach technicznych, ceniony za prostotę i czytelność.
• Aksonometria ukośna: Kierunek rzutowania nie jest prostopadły do rzutni. Rzadziej stosowana w rysunkach technicznych, ale czasami wykorzystywana w celach poglądowych, szczególnie w rysunkach CAD.

Podział aksonometrii ze względu na kierunek rzutowanych osi układu prostokątnego:

• Izometria: Wszystkie trzy osie układu prostokątnego tworzą jednakowy kąt z rzutnią, co skutkuje ich równomiernym skróceniem na rzutni. Obraz trzech osi tworzy kąty 120° między sobą. W rysunkach izometrycznych często pomija się wpływ skrótu, co upraszcza rysowanie.
• Dimetria: Dwie z osi układu prostokątnego tworzą z rzutnią jednakowe kąty (często są do niej równoległe), a trzecia oś tworzy inny kąt. Skrócenie wymiarów jest różne dla dwóch osi i inne dla trzeciej.
• Anizometria (trimetria): Każda z osi układu prostokątnego tworzy z rzutnią inny kąt i podlega innemu skróceniu. Ten rodzaj aksonometrii jest najmniej intuicyjny, ale pozwala na największą elastyczność w przedstawianiu obiektów.

W rzutach aksonometrycznych obiekty trójwymiarowe są odwzorowywane za pomocą figur płaskich. Odcinki pozostają odcinkami (mogą zmieniać długość lub zostać zredukowane do punktu), odcinki równoległe nadal pozostają równoległe i są jednakowo skracane lub wydłużane. Rzutem okręgu jest elipsa lub okrąg, jeśli leży w płaszczyźnie równoległej do rzutni.

Rzut prostokątny (ortogonalny)

Rzut prostokątny jest najczęściej stosowaną metodą rzutowania w rysunkach technicznych. Powstaje poprzez rzutowanie obiektu na rzutnię za pomocą linii rzutujących prostopadłych do tej rzutni.

Zasady tworzenia rzutu prostokątnego:

1. Przedmiot ustawia się równolegle do rzutni, między obserwatorem a rzutnią.
2. Patrzy się na przedmiot prostopadle do płaszczyzny rzutni.
3. Z każdego widocznego punktu przedmiotu prowadzi się linię prostopadłą do rzutni.
4. Punkty przecięcia tych linii z rzutnią łączy się odpowiednimi odcinkami, uzyskując rzut prostokątny.

Zasady rzutowania na rysunkach technicznych

Aby rysunki techniczne były czytelne i jednoznaczne, stosuje się szereg zasad dotyczących rzutowania:

1. Minimalna liczba rzutów: Liczba rzutów powinna być wystarczająca do jednoznacznego przedstawienia kształtu przedmiotu, ale nie powinna być nadmierna. Nadmiar rzutów może utrudnić zrozumienie rysunku.
2. Rzut główny:Rzut główny (widok z przodu) powinien dostarczać jak najwięcej informacji o kształcie przedmiotu, uwzględniając jego funkcję i sposób obróbki.
3. Unikanie rzutów niecharakterystycznych: Należy unikać rzutów, które nie wnoszą istotnych informacji o kształcie przedmiotu.
4. Rodzaje rzutów: Rzut może przedstawiać widok, kład lub przekrój.
• Widok: Rzut przedstawiający widoczną część przedmiotu, a także (w razie potrzeby) jego zarysy niewidoczne, oznaczane liniami kreskowymi.
• Kład: Przedstawienie rysunkowe pokazujące zarysy przedmiotu leżące w jednej lub kilku płaszczyznach przekroju.
• Przekrój: Kład przedstawiający dodatkowo zarysy przedmiotu leżące poza płaszczyzną przekroju, uwidaczniający wewnętrzną budowę obiektu.

>

5. Widoki pomocnicze i cząstkowe: W przypadku małych fragmentów rysunku, które wymagają szczegółowego przedstawienia, stosuje się widoki pomocnicze lub cząstkowe. Widoki pomocnicze mogą być przesunięte lub obrócone, a widoki cząstkowe nie są ograniczone linią od strony nienarysowanej części przedmiotu.
6. Skala: Rzuty mogą być rysowane w skali, co musi być wyraźnie zaznaczone obok skalowanego rzutu.
7. Przesunięcie widoku: Jeśli nie można umieścić widoku zgodnie z zasadami rzutowania, można go przesunąć na dowolne miejsce arkusza, wprowadzając odpowiednie oznaczenie.
8. Ułożenie przedmiotu: Przedmiot rzutowany umieszcza się tak, aby jego charakterystyczne płaszczyzny i krawędzie były równoległe lub prostopadłe do rzutni, co ułatwia rysowanie i wymiarowanie.
9. Rzut ukośny: W razie potrzeby stosowania rzutu ukośnego (widoku lub przekroju), umieszcza się go z oznaczeniem kierunku rzutowania.
10. Widoki rozwinięte: Stosuje się do przedstawienia budowy przedmiotów walcowych, stożkowych i wyginanych z blachy.

Wymiarowanie rysunków technicznych

Wymiarowanie to proces nanoszenia na rysunek techniczny informacji o wymiarach obiektu. Jest to kluczowe dla możliwości wykonania obiektu zgodnie z projektem. Wymiarowanie rysunków technicznych podlega ścisłym zasadom, aby zapewnić jednoznaczność i czytelność.

Elementy wymiarowania

Wymiar rysunkowy składa się z:

• Linii wymiarowej: Cienka linia ciągła, ograniczona znakami ograniczającymi (groty, kreski lub kropki).
• Znaki ograniczające: Groty zaczernione, groty niezaczernione, kropki lub ukośne kreski, umieszczane na końcach linii wymiarowej. Groty powinny mieć długość minimum 2,5mm, a kreski ukośne 45° i długość minimum 3,5mm.
• Liczby wymiarowej: Wartość wymiaru, umieszczana nad linią wymiarową, w pobliżu środka jej długości. Wymiary liniowe podaje się w milimetrach, bez oznaczenia "mm". Liczby wpisuje się zawsze nad kreską wymiarową, pisząc od lewej do prawej lub (na liniach pionowych) od dołu do góry.
• Pomocniczych linii wymiarowych: Cienkie linie ciągłe, prostopadłe do linii wymiarowej, wyznaczające zakres wymiarowania.

Najczęściej zadawane pytania (FAQ)

Jakie są podstawowe rodzaje rzutów stosowane w rysunku technicznym?

Podstawowe rodzaje rzutów to rzut aksonometryczny i rzut prostokątny.

Czym różni się izometria od dimetrii?

W izometrii wszystkie osie układu prostokątnego są skracane jednakowo, natomiast w dimetrii tylko dwie osie są skracane w ten sam sposób, a trzecia inaczej.

Co to jest rzut główny?

Rzut główny (widok z przodu) to rzut, który przedstawia najwięcej informacji o kształcie i funkcji przedmiotu.

W jakich jednostkach podaje się wymiary na rysunku technicznym?

Wymiary liniowe na rysunku technicznym podaje się zazwyczaj w milimetrach, bez oznaczania jednostki "mm".

Co oznaczają groty na linii wymiarowej?

Groty na linii wymiarowej to znaki ograniczające, które wskazują zakres wymiarowania.

Podsumowanie

Zrozumienie rzutów i wymiarowania jest fundamentalne dla każdego, kto pracuje z rysunkami technicznymi. Znajomość zasad rzutowania, rodzajów rzutów oraz elementów wymiarowania pozwala na poprawne odczytywanie i tworzenie dokumentacji technicznej. Mamy nadzieję, że ten artykuł pomógł Ci zrozumieć podstawy czytania rzutów i wymiarów na rysunkach technicznych. Pamiętaj, że praktyka czyni mistrza, więc im więcej rysunków przeanalizujesz, tym łatwiej będzie Ci je interpretować.
