Wymagania materiałowe i urządzeniowe wentylacji oddymiającej

Wentylacja oddymiająca jest kluczowym elementem systemów bezpieczeństwa pożarowego w budynkach. Jej zadaniem jest usuwanie dymu i gorących gazów pożarowych, co umożliwia bezpieczną ewakuację ludzi i ułatwia działania ekip ratowniczych. Właściwie zaprojektowany i wykonany system wentylacji oddymiającej znacząco zwiększa bezpieczeństwo obiektu i osób w nim przebywających. W tym artykule omówimy szczegółowo wymagania dotyczące materiałów i urządzeń stosowanych w wentylacji oddymiającej, opierając się na obowiązujących przepisach i normach.

Systemy oddymiania - podział i charakterystyka

Systemy oddymiania można podzielić na kilka rodzajów, w zależności od sposobu działania i konstrukcji:

• Systemy grawitacyjne: Wykorzystują naturalne zjawisko konwekcji, czyli unoszenia się gorącego dymu. Opierają się na różnicy gęstości pomiędzy dymem a chłodniejszym powietrzem.
• Systemy mechaniczne: Stosują urządzenia mechaniczne, takie jak wentylatory, do wymuszonego usuwania dymu. Są bardziej efektywne niż systemy grawitacyjne, szczególnie w dużych obiektach.
• Systemy mieszane (hybrydowe): Łączą elementy systemów grawitacyjnych i mechanicznych, wykorzystując zalety obu rozwiązań.
• Systemy nadciśnieniowe: Zapobiegają zadymieniu dróg ewakuacyjnych poprzez utrzymanie wyższego ciśnienia powietrza w tych strefach.

Dodatkowo, systemy oddymiania można podzielić ze względu na sposób rozprowadzania dymu:

• Oddymianie kanałowe: Dym jest usuwany pionowo za pomocą systemu kanałów wyciągowych.
• Oddymianie bezkanałowe (strumieniowe): Powietrze wraz z dymem jest przetłaczane poziomo, często z wykorzystaniem wentylatorów strumieniowych.

Komponenty systemów wentylacji oddymiającej

Tradycyjny kanałowy system wentylacji pożarowej składa się z szeregu kluczowych elementów, których właściwy dobór i montaż są niezbędne dla jego skutecznego działania:

• Czujki dymu: Wykrywają dym we wczesnej fazie pożaru i inicjują uruchomienie systemu oddymiania.
• Centrale sterujące: Odbierają sygnały z czujek i sterują pracą urządzeń wykonawczych systemu oddymiania. Muszą posiadać niezależne zasilanie awaryjne.
• Klapy oddymiające: Otwierają się w przypadku pożaru, umożliwiając odprowadzenie dymu na zewnątrz budynku.
• Wentylatory oddymiające: Wymuszają przepływ powietrza i dymu w systemie, zapewniając skuteczne usuwanie zanieczyszczeń.
• Przewody wentylacyjne oddymiające: Służą do transportu dymu i gazów pożarowych. Muszą być wykonane z materiałów ognioodpornych i dymoszczelnych.
• Kurtyny dymowe: Dzielą przestrzeń na strefy dymowe, ograniczając rozprzestrzenianie się dymu.
• Nawiewniki powietrza kompensacyjnego: Dostarczają świeże powietrze do budynku, wyrównując ciśnienie i wspomagając proces oddymiania.

Wymagania przepisów dotyczących instalacji oddymiających

Przepisy budowlane i przeciwpożarowe szczegółowo regulują wymagania dla instalacji oddymiających. Kluczowe aspekty wynikające z przepisów to:

• Intensywność oddymiania: System musi usuwać dym z intensywnością zapewniającą, że drogi ewakuacyjne pozostaną wolne od dymu i temperatury uniemożliwiającej bezpieczną ewakuację w wymaganym czasie.
• Dopływ powietrza kompensacyjnego: Należy zapewnić stały dopływ powietrza zewnętrznego, uzupełniającego powietrze usuwane wraz z dymem.
• Klatki schodowe: W budynkach średniowysokich i wysokich klatki schodowe muszą być wyposażone w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu.
• Garaże: W garażach zamkniętych bez bezpośredniego wjazdu/wyjazdu lub o powierzchni powyżej 1500 m² wymagana jest instalacja wentylacji oddymiającej uruchamiana systemem wykrywania dymu.
• Wyjścia ewakuacyjne: Ze strefy pożarowej garażu o dużej liczbie stanowisk lub powierzchni, należy zapewnić co najmniej dwa wyjścia ewakuacyjne.

Wymagania te wynikają z Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Należy pamiętać, że przepisy mogą ulegać zmianom, dlatego zawsze należy odnosić się do aktualnych wersji dokumentów.

Wymagania dotyczące materiałów i urządzeń wentylacji oddymiającej

Materiały i urządzenia stosowane w wentylacji oddymiającej muszą spełniać rygorystyczne wymagania dotyczące odporności ogniowej i dymoszczelności. Dotyczy to wszystkich komponentów systemu, w tym przewodów wentylacyjnych, klap odcinających, wentylatorów i klap dymowych.

Przewody wentylacyjne oddymiające

Przewody wentylacyjne oddymiające muszą charakteryzować się odpowiednią klasą odporności ogniowej i dymoszczelności, określoną w normach PN-EN 13501-4+A1:2016. Wymagania zależą od liczby stref pożarowych obsługiwanych przez przewód:

• Przewody obsługujące jedną strefę pożarową: Klasa odporności ogniowej co najmniej E₆₀₀S, o odporności ogniowej co najmniej równej klasie odporności ogniowej stropu. Dopuszczalna klasa dymoszczelności E₃₀₀ S, jeśli temperatura dymu nie przekracza 300°C.
• Przewody obsługujące więcej niż jedną strefę pożarową: Klasa odporności ogniowej co najmniej E_IS, o odporności ogniowej co najmniej równej klasie odporności ogniowej stropu.

Najczęściej przewody oddymiające wykonuje się z blachy stalowej. Ważne jest stosowanie kompensatorów i elastycznych wkładek w instalacji, aby zniwelować rozszerzalność cieplną materiałów pod wpływem wysokiej temperatury i zachować szczelność systemu.

Klapy odcinające w przewodach wentylacji oddymiającej

Klapy odcinające w systemach oddymiania również muszą spełniać wymagania dotyczące odporności ogniowej i dymoszczelności. Klasy odporności ogniowej klap odcinających są analogiczne do wymagań dla przewodów wentylacyjnych, różnią się jednak oznaczeniem AA:

• Klapy obsługujące jedną strefę pożarową: Klasa odporności ogniowej co najmniej E₆₀₀S AA, o odporności ogniowej co najmniej równej klasie odporności ogniowej stropu. Dopuszczalna klasa dymoszczelności E₃₀₀ S AA, jeśli temperatura dymu nie przekracza 300°C.
• Klapy obsługujące więcej niż jedną strefę pożarową: Klasa odporności ogniowej co najmniej E_IS AA, o odporności ogniowej co najmniej równej klasie odporności ogniowej stropu.

Klapy odcinające powinny być uruchamiane automatycznie w przypadku pożaru, a także mogą być sterowane zdalnie.

Wentylatory oddymiające

Wentylatory oddymiające muszą być przystosowane do pracy w ekstremalnych warunkach pożarowych, w wysokiej temperaturze i w środowisku zadymienia. Wymagane klasy wentylatorów oddymiających to:

• Klasa F₆₀₀ 60: Jeżeli przewidywana temperatura dymu przekracza 400°C. Oznacza to, że wentylator musi pracować przez 60 minut w temperaturze 600°C.
• Klasa F₄₀₀ 120: W pozostałych przypadkach, jeżeli analiza obliczeniowa temperatury dymu i bezpieczeństwa ekip ratowniczych na to pozwala. Wentylator musi pracować przez 120 minut w temperaturze 400°C.

Wentylatory oddymiające muszą być wykonane z materiałów ognioodpornych i zapewniać niezawodną pracę w warunkach pożaru.

Klapy dymowe w grawitacyjnej wentylacji oddymiającej

Klapy dymowe, stosowane w systemach grawitacyjnych, również muszą spełniać odpowiednie wymagania klasyfikacyjne:

• Klasa B₃₀₀ 30: Dla klap otwieranych automatycznie.
• Klasa B₆₀₀ 30: Dla klap otwieranych wyłącznie ręcznie.

Klapy dymowe powinny zapewniać skuteczne odprowadzenie dymu i być odporne na działanie wysokiej temperatury.

Konserwacja systemów oddymiających

Regularna konserwacja systemów oddymiających jest kluczowa dla ich niezawodności i skuteczności. Przeglądy i konserwacje powinny być przeprowadzane zgodnie z zaleceniami producentów, jednak nie rzadziej niż raz w roku. Elementy hydrantów wewnętrznych powinny być konserwowane co 5 lat.

Konserwację systemów oddymiających mogą wykonywać wyłącznie osoby właściwie przeszkolone i posiadające odpowiednie kwalifikacje. Przeglądy obejmują sprawdzenie wszystkich komponentów systemu, w tym czujek dymu, centrali sterujących, klap oddymiających, wentylatorów, przewodów wentylacyjnych i zasilania awaryjnego.

Rezerwowe źródła zasilania urządzeń przeciwpożarowych

Niezawodność systemów oddymiających jest ściśle związana z pewnością zasilania. Dlatego systemy wentylacji oddymiającej, jako urządzenia przeciwpożarowe, muszą posiadać rezerwowe źródło zasilania. Podstawowym źródłem zasilania jest sieć energetyczna, natomiast rezerwowe źródło zasilania może stanowić:

• Baterie akumulatorów: Zapewniają zasilanie awaryjne w przypadku zaniku zasilania podstawowego.

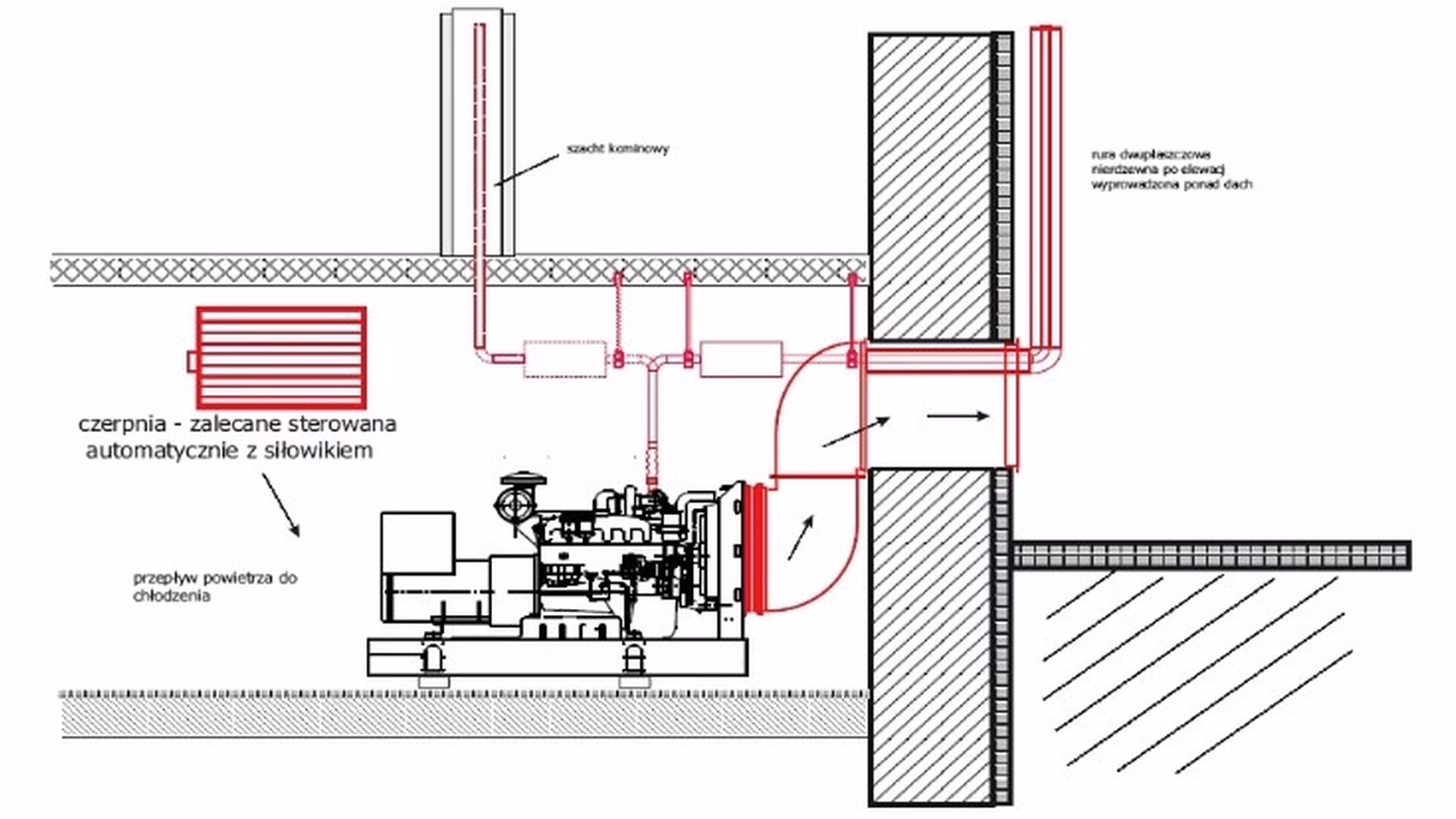

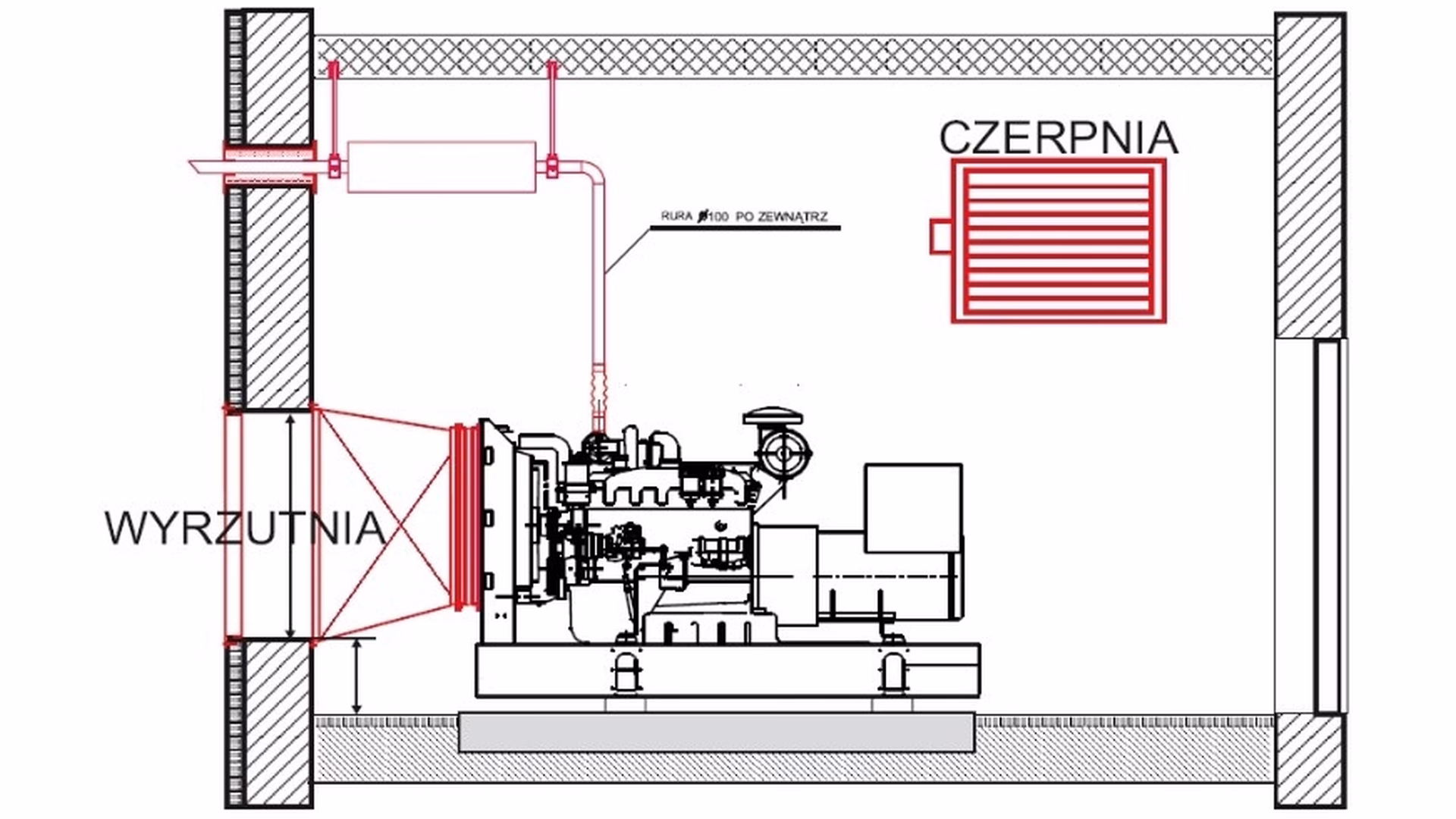

• Zespoły prądotwórcze: Niezależne od sieci energetycznej, uruchamiane automatycznie w przypadku awarii zasilania podstawowego.
• Oddzielna linia sieci zasilającej: Całkowicie niezależna od linii zasilania podstawowego, zwiększa pewność zasilania.

Przełączanie zasilania podstawowego na rezerwowe powinno następować samoczynnie. Źródła zasilania powinny być umieszczone w pomieszczeniach wydzielonych pożarowo i zabezpieczone przed nieuprawnionym odłączeniem.

Podsumowanie i kluczowe aspekty

Wymagania dotyczące materiałów i urządzeń wentylacji oddymiającej są ściśle określone w przepisach i normach. Kluczowe aspekty, o których należy pamiętać przy projektowaniu i wykonaniu systemów oddymiania to:

• Odporność ogniowa i dymoszczelność materiałów i urządzeń.
• Niezawodność działania wszystkich komponentów systemu w warunkach pożaru.
• Skuteczność oddymiania zapewniająca bezpieczną ewakuację.
• Regularna konserwacja i przeglądy systemu.
• Pewność zasilania, w tym dostępność rezerwowego źródła zasilania.

Spełnienie tych wymagań jest niezbędne dla zapewnienia bezpieczeństwa pożarowego budynków i ochrony życia ludzkiego. Właściwie zaprojektowana i wykonana wentylacja oddymiająca to inwestycja w bezpieczeństwo, która może uratować życie i mienie.
